Nhờ các bác chỉ cho e cách tăng giảm số vòng dây để có được điện áp chuẩn nhất ạ.

nó có ghi 5k đó bác, em ráp thực tế thì chạy 3 cực 2k5 là đẹp nhất. công suất ra cao nhất, nhưng cũng chỉ 6wat thôi nhé bác.



Bác còn sơ đồ mạch không cho em xin với



mai em xuống tiệm mới có cho bác, 6sl9+4p1l+fd422. cái này em nghiên cứu xong rồi rã ra chứ không có để nghe nên không có thông số điện áp cho bác nhe. nghe SE em thấy bass không đủ đô nên em chuyển qua nghe pushpull rồi.



E quấn opt theo sơ đồ trang 1 ở xưởng chế tác có khả thi k các bác nhỉ?
Nếu e xài fe 42 thì phải làm thế nào các bác?
E lùng sục cả buổi chiều mà vẫn chưa tìm được fe 38 các bác ạ.



Thấy có cái này bác tham khảo, OPT 3.4K/8 ôm
Fe 32
Bác tìm Fe32 cho dễ, xếp dày 5cm, ngoài chợ có sẵn khuôn nhựa



Dạ, nhưng khuôn nhựa chỗ e bán là dày 6cm, vậy thì phải chêm thanh gỗ vào 2 đầu à bác



Bác cứ đùa dai, có nhiều khuôn nhựa 3.2x5 mà



Chắc chổ bác ấy không có thiệt chứ chêm 2 miếng gổ cũng cực chứ bộ.



Chỗ e k có bác ạ, để mai e tìm các tiệm khác xem sao.
E ở tỉnh lẻ nên khó tìm fe lắm bác ạ
Đây đồng lại tăng giá 200k 1kg.
Dây .65 mà e thay bằng dây .60 được k bác nhỉ?



Cái này liên quan đến dòng điện ra loa, chiều dài lưỡi Fe và đường kính dây, bác thay đổi ảnh hưởng đến công suất và nhất là việc quấn dây trở nên khó khăn hơn ( ví dụ: với dây 0.65 chiều dài Fe là 40mm thì khi đó quấn 55 vòng cho cuộn thứ cấp nó sẽ vừa đủ hết 1 lớp, sau này bác lót cách điện và quấn tiếp cuộn sơ cấp sẽ trở nên dễ dàng hơn)



Bác ơi, nếu quấn Opt theo sơ đồ này thì đầu UL lấy ở giữa cuộn P2 là 50% hay là chia cuộn P2 như thế nào để lấy UL cho đèn EL34



nếu mà chổ bác khó kiếm fe vậy thì bác cứ cuốn cái nguồn trước đã. lấy kinh nghiệm lót giấy, ra dây, quấn dây chặt lỏng..v..v.

rồi thi công cái chassis. cái này tốn kha khá thời gian(trong lúc rảnh thì suy nghỉ thêm về OPT). tìm mua cọc loa. giắc RCA, volume, công tắc on-off.
lấy size tiêu chuẩn 43cm hoặc 45cm. sâu 33cm hoặc 35cm.

tìm mua chân đèn, ngon bổ rẻ thôi chứ đẹp nữa thì bộn tiền. sau khi mua chân đèn thì có thông số để khoét lổ. khoan ốc bắt chân đèn vào.

sau khi gắn đèn vào rồi thì gắn nguồn vào, câu dây đốt tim vô đèn,

tối đi làm về bật lên ngắm. tới đây bác sẽ tìm ra FE để quấn OPT sau bao ngày vất vả.



UL có thể lấy bất cứ đầu ra dây nào nằm giữa hai đầu dây. thường thường lấy 43%, tính làm sao dây đang ở ngài bìa thì cho ra luôn, từ 40-50% là ok. nó cũng không quan trọng lắm đâu.



Xưa em cũng quấn theo các bác trên diễn đàn hướng dẫn, đầu tiên thì chưa đủ số vòng dây thì đã hết cửa sổ để quấn, sau đó quấn lại phải bớt ít vòng cho phù hợp với cái lõi, lâu lắm mới được 1 cái, xong rồi đánh mất tờ giấy ghi thông số vòng, lớp dây thế là lại bỏ đi quấn lại, tự nhủ là mình tập quấn vậy



Em có thắc mắc là 43% thì tính từ đầu B+ hay từ anod đèn, mà thấy nói el34 phải lắp thành 3 cực nghe mới hay?



tính từ B+. gần B+ thì hồi tiếp ít, công suất hơn tí. gần anode thì giống 3 cực , công suất ít.



Nguồn thì e quấn xong rồi bác ạ, chỉ là chưa có cái bóng đèn xe máy 10w để xem cuộn đốt tim có chuẩn k.
Nếu muốn e có thể quấn thêm 1 cục nguồn mữa lấy kinh nghiệm.
Nhưng chỗ e thì fe 32 và fe42 thì nhiều, còn lõi thì e sẽ đi tìm sau.
Còn vỏ thì e làm vỏ gỗ
Chân đèn e có đầy đủ cả
Tụ thì cũng đủ rồi
Trở thì thiếu tùm lum bác ạ, e cũng k biết mua trở 2w và 5w ở đâu.
Công tắc cầu chi e có cả rồi.
Giờ chỉ thiếu là 1 cặp opt và mấy cặp bóng nữa thôi.



Bác new be ơi. Nếu fe32 mà quấn dây .65 mà cả mấy cuộn hơn 700vòng có đủ k bác?
Trình độ tay quấn e còn kém lắm.



Trở xịn thì bác vào shop của vnav mà tìm, chứ trở trung quốc và khuôn quấn 32X50 em còn dư biếu bác nếu bác cần

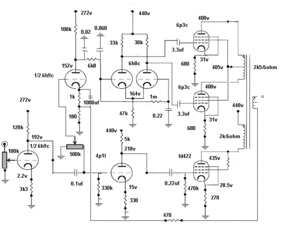

em gởi bác cái sơ đồ FD422.

3 cực nghe hay nhưng công suất nhỏ, bass lừ đừ lắm em nghe không hạp. em nghe nhạc vàng với rock, cỡ metallica trở xuống, hơn nữa nghe hông nổi. nên em chuyển qua push pull. em có làm cái amp vừa pushpull bass, SE trung treble.
mỗi tội tốn điện quá mà chỉ có được 10wat, mặc dù nghe không chê cái gì được.
cái sơ đồ này đây, FD422 gởi bác. lấy phần SE thôi nhe, opt 2k5 là đẹp.



Thanks bác nhiều nha



Nếu được vậy thì tốt quá, e tính xài đồ trung quốc trước cho đỡ chi phí, sau rồi nâng cấp lên sau.



Fe 42 có lớn quá k các bác nhỉ?



cũng lớn, fe32 vừa đẹp, bác mua fe 32x60 đi cho bác dễ tính,

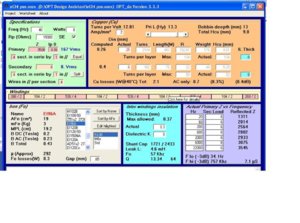

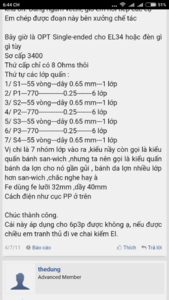

gởi bác cái hình....



FE 32x60

dây sơ 0.25 dây thứ 0.6

sơ quấn mỗi lớp 134 vòng, x 16 lớp.

thứ 102 vòng (2 lớp) x 4 lớp.

sơ 2-4-4-4-2
thứ 2-2-2-2
