Nhờ các bác chỉ cho e cách tăng giảm số vòng dây để có được điện áp chuẩn nhất ạ.

E mới tập quấn bác làm thế này thì chít e.
Bác cho e thứ tự quấn các cuộn được k ạ.
E k hiểu nên k biết nên quấn xen kẽ như thế nào ạ?



gởi bác, không hiểu thì hỏi thêm...



Chỗ 134vòng 1 lớp x2 e k hiểu bác ạ. Hay là mỗi lớp là 134 vòng mà mỗi cuộn phải quấn 2 lớp à bác

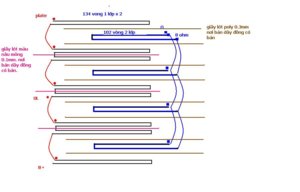

Dao ở trên chú thích là 134 vòng 1lớp x2
Mà ở cuộn đầu tiên lại là 102vòng x2lớp vậy bác



bác quấn từ trái qua phải là 1 lớp 136 vòng, nhỏ keo 4 góc bobin hai bên, sau đó đi ngược lại 132 vòng, cắt dây ra.

sau này bác cứ gọi là 5 cuộn sơ cấp, 4 cuộn thứ cấp,

5 cuộn gồm 2 lớp 4 lớp 4 lớp 4 lớp 2 lớp...(ai trên này cũng gọi vậy nên dễ hiểu hơn.).



nó là cuộn dây hết đó bác.

màu đen là dây sơ cấp, màu xanh là dây thứ cấp. màu cam là lớp lót, em mới up lại hình đó.



Cái này trở kháng là 3.5k, sau này lắp 300b cũng được bác nhỉ



đúng rồi bác, các đèn thông dụng nữa.



Quấn xen kẽ 5 sơ 4 thứ



Dạ, nhưng mà khi quấn 2lớp thì xong 1 lớp nhỏ keo quấn ngược lại thì chỗ uốn cong vẫn để tron ở trong rồi quấn lớp khác chồng lên chứ bác?
Còn 4 lớp thì quấn 2 lớp xong có quay ngược lại k bác?



Không phải là quấn ngược lại dây, mà là vẫn quấn theo chiều đó nhưng rải dây ngược lại, bác hình dung là sau khi quấn hết 1 lớp theo chiều > thì rải dây theo chiều < để quấn tiếp chứ



Dạ, nhưng cái vụ quấn ngược lại e k hiểu lắm bác ạ



bác quấn nguồn rồi mà còn hỏi em cái này.

cuộn 4 lớp thì trái qua phải 1 lớp. nhỏ keo, dây đi ngược lại, lót giấy, tiếp qua phải, nhỏ keo, đi ngược lại, ra dây.

mời bác:



Ý bác ấy nói là sau khi quấn hết một lớp từ trái qua phải thì nhỏ keo đợi khô rồi tiếp tục quấn theo chiều từ phải qua trái... cứ thế mà tiếp tục đến khi nào đủ số vòng số lớp thì cắt dây



Dạ, bây giờ não e mới thông bác ạ.
Mai e đi mua fe về tiến hành thi công.
E nóng lòng lắm rồi.
Còn về vụ vào fe E một bên I một bên đúng k bác? Còn lớp giấy aird gap gì gì đó là lớp cách điện giữa e và i à bác.
Còn đấu dây sec ra thi e để dành hỏi các bác sau



Ghép E một bên I một bên, 2 lá E ngoài cùng lắp bên I để giữ I. Lót airgap bằng giấy 0,2mm. Rồi siết ốc.

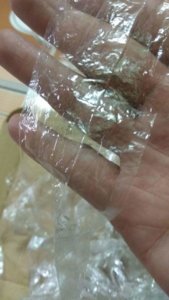

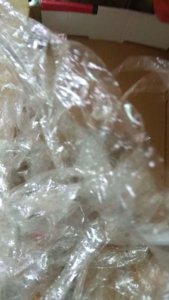

Và đây là sản phẩm sau khi cưa tụ dầu của Nga để lấy cách điện quấn biến áp xuất âm



Dạ, chỗ báccó bán tụ à.
Mỗi quả bao nhiêu tiền bác?
1 quả như vậy tháo ra có được nhiều k bác nhỉ?
Chỗ e thì chỉ có loại 0,2mm và 0,3mm bác ạ
Còn 0,1mm thì lại k có.
Chỗ bán bác nhiều k ? Bác mua giúp e vài quả với nhé



Mình mở 1 topic khác về biến áp xuất âm được k bác?
Để ae đi sau họ dễ tìm bác nhỉ.
Mở topic opt cho những người ráp rập khuôn , ráp máy móc theo sơ đồ có sẵn chứ k cần tính toán gì hết cả cho đầu óc thoải mái để ae mình ncó thời gian nghĩ đến mấy e chân dài bê cà fê nữa chứ bác.
Chứ e sang bên topic xuỏng chế tác và topic quấn opt dễ ẹc thì toàn là công thức tính toán .
Mà như e lại là dân ít bấm máy tính nên chỉ biết theo sơ đồ đã cho của các bác chứ e chả biết tính toán gì hết cả.
Mong bác newbie cho e ý kiến được k ạ



1 quả có thể lót cho hàng trăm cái biến áp mà không hết ấy chứ, bác thử cưa cái tụ dầu trung quốc mà họ bán để thay cho điều hòa ấy, có 30~40k/quả, có lẽ cũng được, cái này là em làm theo các bác trên diễn đàn VNAV bày cho đó



Báo cáo với bác là chỗ e chả có chỗ nào bán tụ dầu mới khổ bác ạ.hix
E tìm cả tp.vinh mà k ra bác ạ, hay là e tìm sót.



Bác new bi ơi, cục biến của e nó ra 0-6v mà mạch của e nó gi là 3,15-3,15v
Đốt tim cho 6sn7 và el34 đó bác.
Vậy là e phải tháo ra quấn lại à bác



3.15

-3.15 là có điểm rút giữa nối mass để xử lý ù hum bác ạ, vẫn sử dụng được không phải quấn lại



Dạ, mà opt thì loại 0,1mm chỗ e k có bán thì làm thế nào được bác
