Nhờ các bác giúp em lắp máy đo kiểm đèn điện tử đơn giản. Em có vài đèn điện tử cũ, có ý định lắp âmpli nhưng không chắc các đèn còn dùng được. Em cũng đã tìm đọc chủ đề này: http://www.vnav.vn/forum/viewtopic.php? ... 9&start=50 tuy nhiên thấy mấy chiếc máy đo phức tạp quá và Hi-End quá nên có dự định làm một chiếc đơn giản, có thể đo được các thông số cơ bản của một vài loại đèn thông dụng. Những khó khăn hiện tại em nhờ các bác: 1. Sơ đồ mạch cần lắp; 2. Các linh kiện, vật tư cần chuẩn bị; 3. Kinh nghiệm khi lắp; ... Em nhờ bác "Trà Vĩnh Cửu" chủ của topic: http://www.vnav.vn/forum/memberlist.php?mode=viewprofile&u=35017 có qua đây thì dừng lại ít ngày giúp em. Cảm ơn bác nhiều! Dự định là vậy nhưng hiện tại em chưa có thông tin gì về thiết bị này nên rất mong các bác giúp đỡ. Tks các bác.

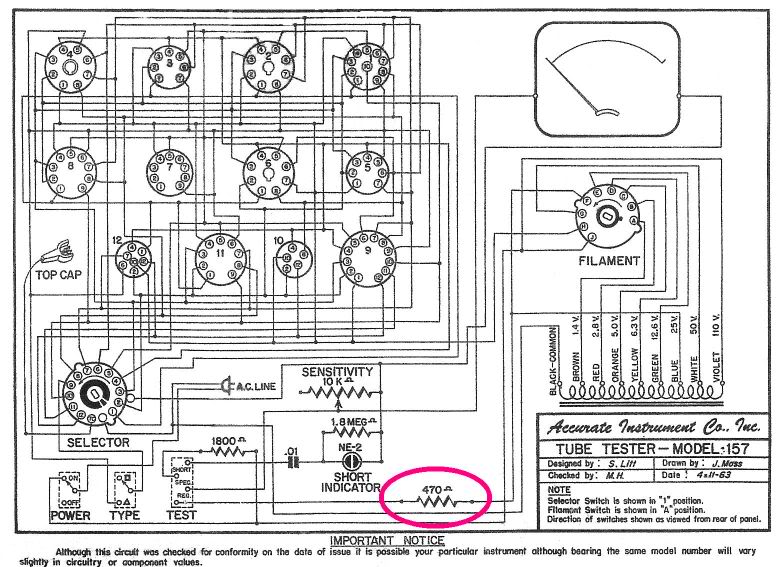

Re: Nhờ các bác giúp em lắp máy đo kiểm đèn điện tử đơn giản Món này em cũng sưu tầm được vài cái. Theo em bác nên lắp theo mạch đơn giản đã. Khó khăn đầu tiên là cuốn biến áp. :mrgreen: Khó khăn cuối cùng: Lắp xong rồi thì nghe các cao thủ phán rằng: Bóng cỏ khỏi thử, bóng quý đừng thử :lol:
Re: Nhờ các bác giúp em lắp máy đo kiểm đèn điện tử đơn giản Em sẽ thực hiện như định hướng bác chỉ dẫn, những khó khăn: - Khó khăn đầu tiên: em tự làm nếu không đạt sẽ chuyển qua mấy bác chuyên làm điện cơ; - Khó khăn cuối cùng: em làm để đo kiểm mấy bóng cỏ và cơ bản là để nhìn thôi mà! Em đã xem sơ đồ mạch bác gửi: như vậy sẽ cần chuẩn bị các chân đèn, biến áp nguồn, các chuyển mạch... Dự định về thời gian thực hiện là một hai tháng (12) nên em sẽ từ từ... Em lại nhờ bác "Trà Vĩnh Cửu" tiếp: trong các bóng công suất thông dụng thì điện áp và công suất dùng cho đốt tim cần tối đa là bao nhiêu? Vì em định căn cứ vào đó để làm biến áp đốt tim riêng. Tks bác!

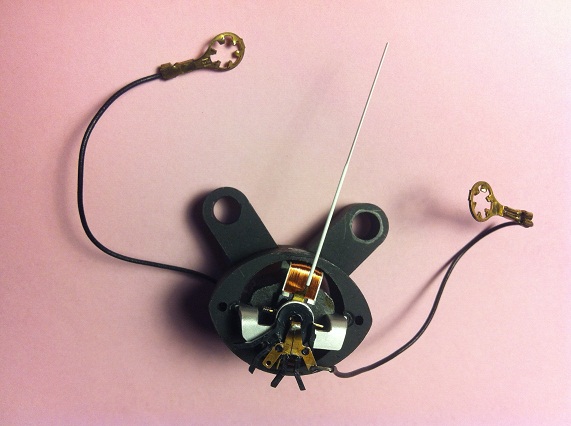

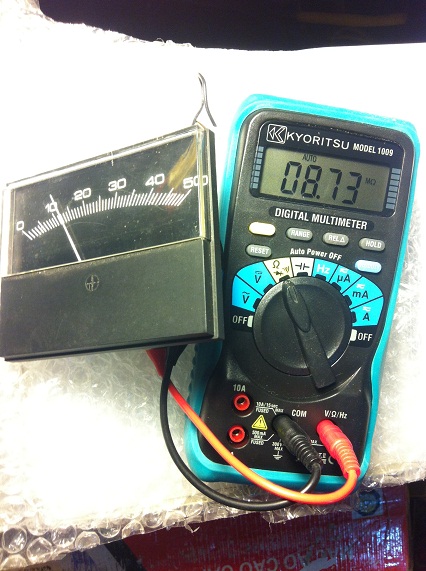

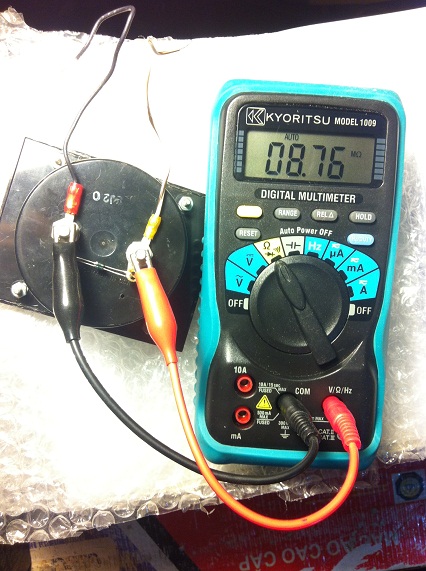

Re: Nhờ các bác giúp em lắp máy đo kiểm đèn điện tử đơn giản Chuẩn bị cho dự định lắp một máy đo đèn đơn giản, em đã liên hệ và có chiếc điện kế khá nhạy; hôm nay kiểm tra thì Đo trở thì thế này Khung dây dùng loại khung treo đã bị đứt một phía Nguyên nhân: lỗi do va chạm trong quá trình vận chuyển! Coi như không may, em cần tìm chiếc khác vậy!
Re: Nhờ các bác giúp em lắp máy đo kiểm đèn điện tử đơn giản Em tìm data của một đèn khá phổ biến là ECC83/12AX7 ở đây: http://frank.pocnet.net/sheets/084/e/ECC83.pdf Có mấy thông số theo tài liệu: Quick reference data • Anode current Ia=1,2mA: em hiểu đây là dòng anot cực đại của mỗi phiến? Còn 2 thông số sau, em chưa rõ cần xem ở đâu? • Transcoductance S=1,6mA/V; • Amplification µ=100; Nhờ các bác dừng lại vài phút giúp em.

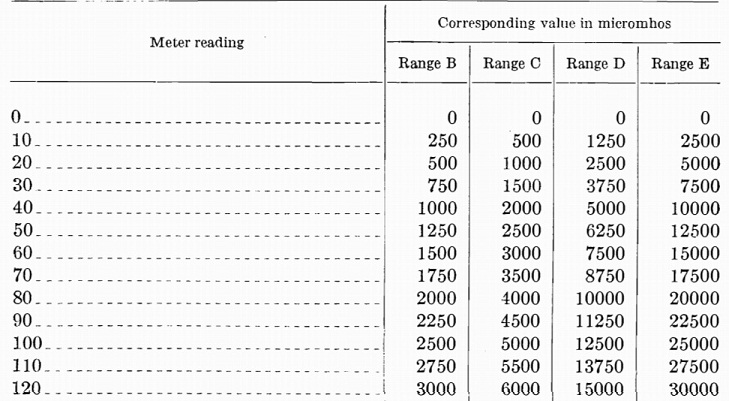

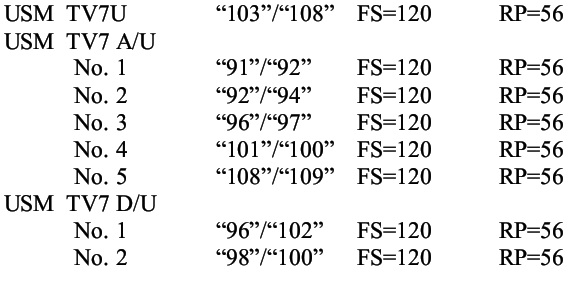

Re: Nhờ các bác giúp em lắp máy đo kiểm đèn điện tử đơn giản Em đọc trong tài liệu thấy có mấy điểm sau: - Với đồng hồ đo chỉ thị kim, để kết quả đo chính xác nhất thì độ lệch của kim chỉ thị phải trong khoảng từ 2/3 thang đo trở lên vì vậy cần sử dụng chuyển mạch để chọn thang đo phù hợp với khoảng giá trị cần đo. Ví dụ, khi cần đo một điện áp cỡ 40V thì nói chung sử dụng thang đo 50V sẽ cho kết quả chính xác hơn thang đo 250V. Tương tự như vậy, mỗi loại đèn có độ dẫn trong khoảng nhất định vì vậy trong máy đo TV7 đã hướng dẫn cần đặt chuyển mạch thang đo (RANGE) ở vị trí nào (B, C...); việc chọn thang đo phù hợp này nhằm bảo đảm kết quả đo được đọc chính xác nhất. - Độ dẫn tương ứng độ lệch toàn thang đo (FS = Full scale = 120) được ghi trong tài liệu của máy TV7: Đây không phải là em tính mà đó là bảng kết quả đo tham khảo của bác nào đó; căn cứ vào số đo của bác ấy để biết độ dẫn của 12AU7 mới: - 02 cặp bóng có số đo (bằng D/U) 96 đến 102 tương ứng độ dẫn 2400 - 2550 micromhos; - 05 cặp bóng có số đo (bằng A/U) 91 đến 109 tương ứng độ dẫn 2275 - 2725 micromhos;
Re: Nhờ các bác giúp em lắp máy đo kiểm đèn điện tử đơn giản - em nghĩ bác cứ quấn cuộn đốt tim dòng 5A với các cấp điện áp 5v - 6,3v - 12v là đủ dùng rồi ạ.... - bác có file này cho em xin với "- Độ dẫn tương ứng độ lệch toàn thang đo (FS = Full scale = 120) được ghi trong tài liệu của máy TV7:' - bác cần đồng hồ thông số như thế nào em kiếm tặng bác nếu có... ... - các bác nào biết chỗ quấn khung đồng hồ chỉ em với... cám ơn các bác và chúc bác VintageTube sớm hoàn thành dự án này....
Re: Nhờ các bác giúp em lắp máy đo kiểm đèn điện tử đơn giản Em cần một vài điện kế 50 micro amp, nếu bác có tặng, em xin nhận Tks bác!
Re: Nhờ các bác giúp em lắp máy đo kiểm đèn điện tử đơn giản em chờ bác mãi..... hàng uA em không có rồi may ra chỉ có loại từ 300mA trở lên thôi..... hy vọng bác dùng cho dự án này được.....
Re: Nhờ các bác giúp em lắp máy đo kiểm đèn điện tử đơn giản Cuối năm em vừa học, vừa thi... Nợ môn, trả bài... Không cẩn thận, chăm chỉ thì khó tốt nghiệp bác à!

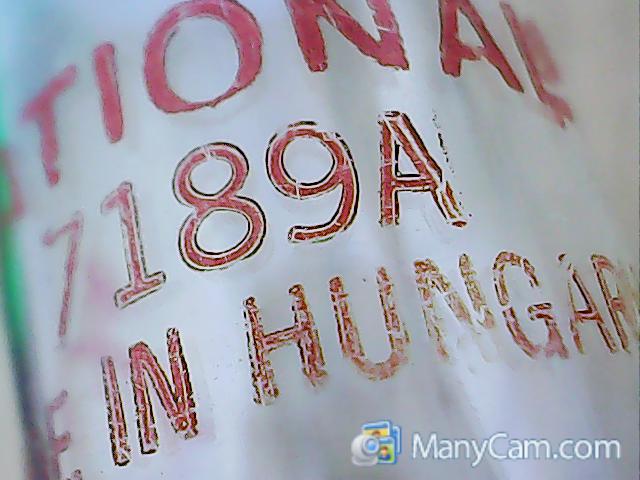

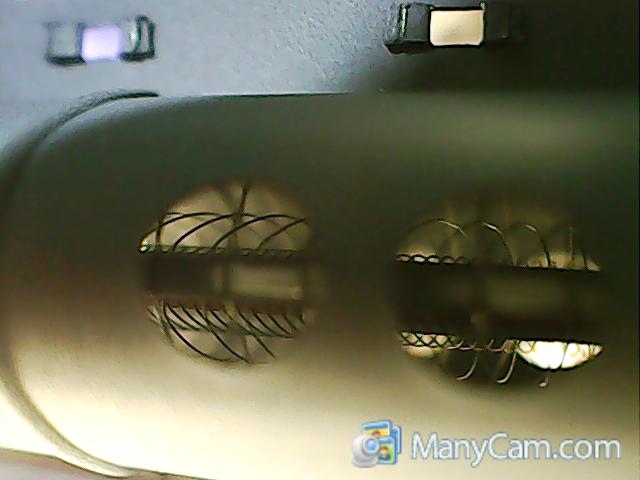

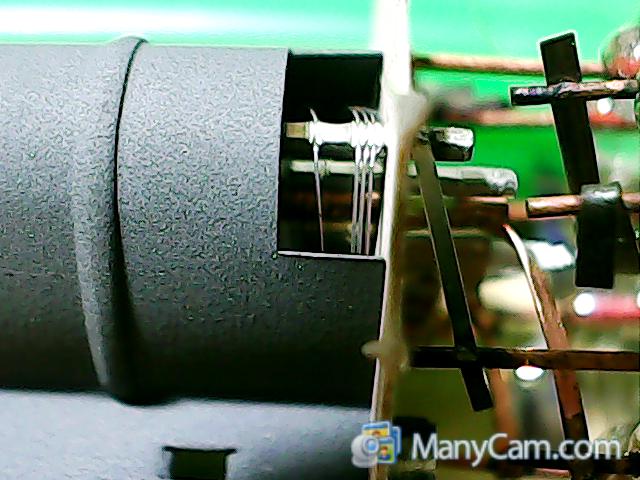

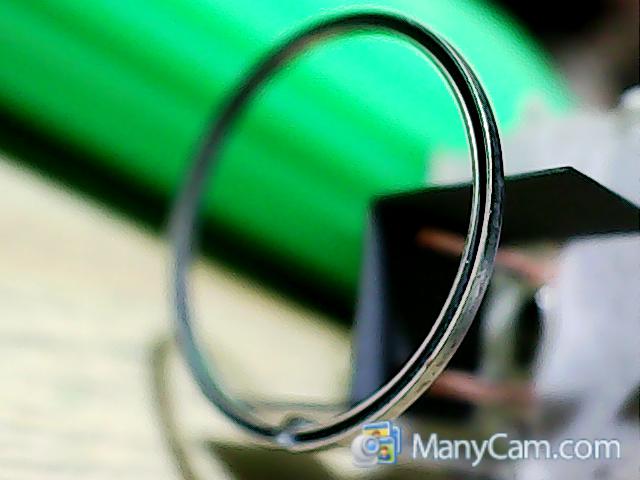

Re: Nhờ các bác giúp em lắp máy đo kiểm đèn điện tử đơn giản Nghỉ một vài hôm, em tiếp tục thử mạch test đèn... Sau khi đóng điện, nghe tiếng tách nhỏ và thấy trên đỉnh bóng có đám mây trắng mờ Chả mấy khi được thấy rõ trực tiếp thế này nên em khoe với các bác cùng vui

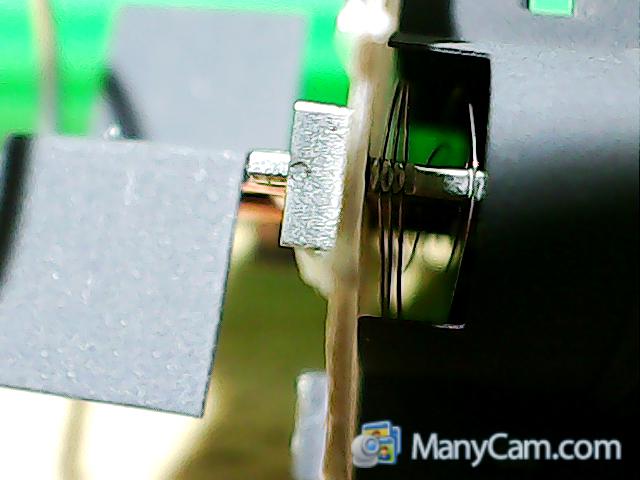

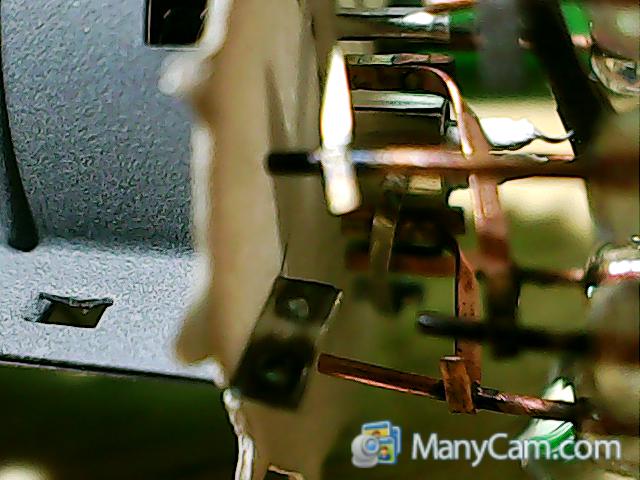

Re: Nhờ các bác giúp em lắp máy đo kiểm đèn điện tử đơn giản ... tiếp một vài hình Sau khi test, em cắm bỏng trở lại ampli, không những vẫn hát bình thường mà nghe còn có nhạc tính hơn vế kia

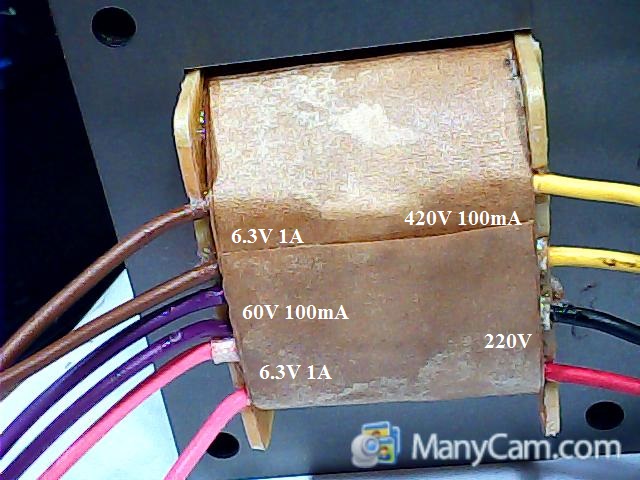

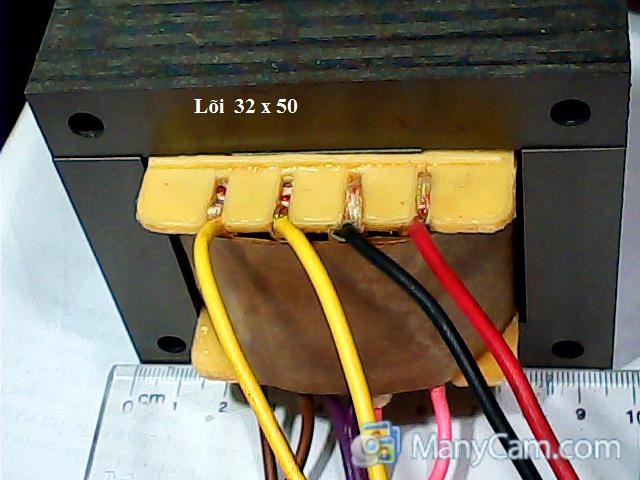

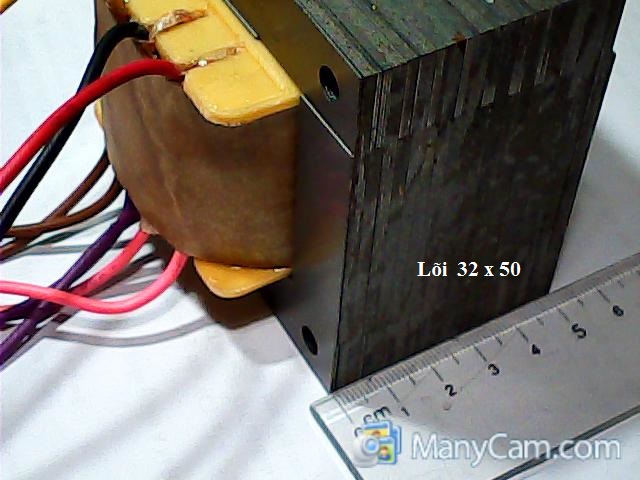

Re: Nhờ các bác giúp em lắp máy đo kiểm đèn điện tử đơn giản Ngày nghỉ, hoàn thành phần nguồn: Sơ cấp: 220V (đỏ - đen). Thứ cấp: + 02 cuộn 6.3V 1A; + 01 cuộn 60V 100mA (tím - tím); + 01 cuộn 420V 100mA (vàng - vàng).
