Nhờ các bác giúp em phục dựng con amply đèn này(Thi công)

Chào các bác. Em tham gia diễn đàn cũng lâu rồi, toàn ngồi học lõm các bác thôi.
Hôm nay nhờ các bác tư vấn giúp em phục dựng con amply đèn của đồng nghiệp ở Công ty mới được cho.
Xác phàm của nó đây

Chi tiết bên trong...

Cận cảnh 1 kênh

Cận cảnh đèn công suất

6 đèn 6SN7 và 2 cây đèn 6L6 và 5U4G bảo là đèn công suất của nó (em cười suýt té luôn)


Em nhờ các bác tư vấn giúp về đèn công suất của con này là đèn gì? em dự đoán có thể là đèn đôi 6AS7 không biết có phải không (em chỉ quen mặt với mấy em dòng EL84 thôi)
Em dự tính làm lại toàn bộ con này chứ nhìn hiện trạng nó kinh quá.
Hướng làm lại có thể theo sơ đồ mạch hiện tại hoặc kiếm sơ đồ nào đơn giản thuận tiện hơn.

Nhờ các bác tư vấn giúp.



Re: Nhờ các bác giúp em phục dựng con amply đèn này

Mấy cái cục đen xì của Bác chắc chắn là đồ quân sự củ rồi, hàng hiếm , Chúc bác phục dựng thành công...nếu không phục dựng được thì PM cho em nhe'.



Re: Nhờ các bác giúp em phục dựng con amply đèn này

Chà mấy hôm rồi mà ko thấy bác nào vào giúp ạh



Re: Nhờ các bác giúp em phục dựng con amply đèn này

Bác chụp thế này khó nhìn quá, không thể đoán già non gì được. Nhưng có OPT, Nguồn, Choke toàn đồ quân sự thế này là ngon rồi. Bác vặt hết mấy thứ này rồi làm cho nó cái chassis khác. Mang OPT đo kiểm lại xem trở kháng bao nhiêu?? Nguồn bao nhiêu V??? rồi tìm bóng phù hợp lắp con mới hơn là phục chế bác ơi.



Re: Nhờ các bác giúp em phục dựng con amply đèn này

Thank bác, em đang vẽ lại sơ đồ nó đây và đo điện áp của nó.
Để mai up lên cho các bác xem thử.



Re: Nhờ các bác giúp em phục dựng con amply đèn này

Em thấy đây như là mạch PP nhưng sao lại có tới 6 cây 6SN7 và 2 cây 6L6.lạ nhỉ :roll:



Re: Nhờ các bác giúp em phục dựng con amply đèn này

Chắc đưa ai sửa nên đưa trả lại đèn tầm bậy ấy mà.
Con này chạy 1 đèn 3 cực đôi nên đoán là đèn 6AS7.



Re: Nhờ các bác giúp em phục dựng con amply đèn này

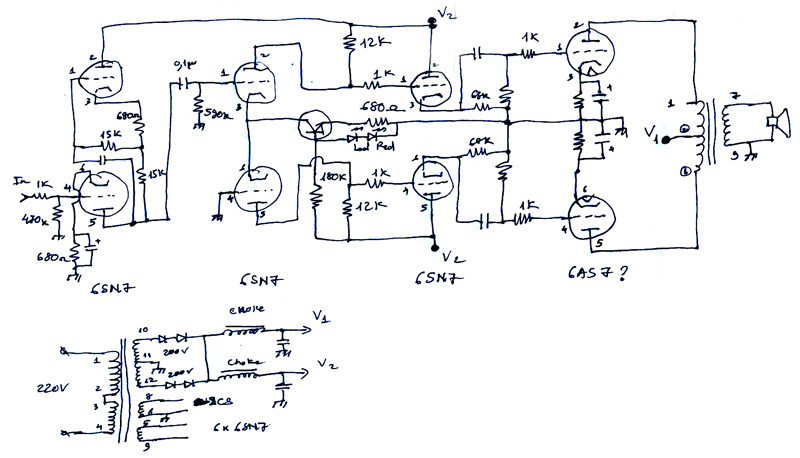

Mới vẽ xong sơ đồ con amply đèn này đây nhờ các Bác tư vấn xem sơ đồ này như thế nào?
Nếu mạch này ổn sẽ làm lại theo nó, không thì kiếm sơ đồ khác.
Nguồn chỉ có 200V - 0 - 200V



Re: Nhờ các bác giúp em phục dựng con amply đèn này

1. Bác tháo tất cả các biến thế của nó ra, cho lên cái chassis mới.
2....
:lol:



Re: Nhờ các bác giúp em phục dựng con amply đèn này

bác này chơi tốn đèn quá, có một em 6AS7 mà cần những 3 em 6SN7 phục vụ, bác xem lại cục nguồn và OPT rồi chiến theo mạch khác, tiết kiện đc ít nhất 1 cặp 6SN7 và 2 cái chân đèn.



Re: Nhờ các bác giúp em phục dựng con amply đèn này

theo em bác nên giữ nguyên hiện trạng chassis, sửa lại cho kêu rồi để làm kỉ niệm, cái này đồ đồng nát thời bây giờ gọi bằng cụ tổ đấy ạ, bác mà giỡ ra em thấy tiếc quá :wink:



Re: Nhờ các bác giúp em phục dựng con amply đèn này

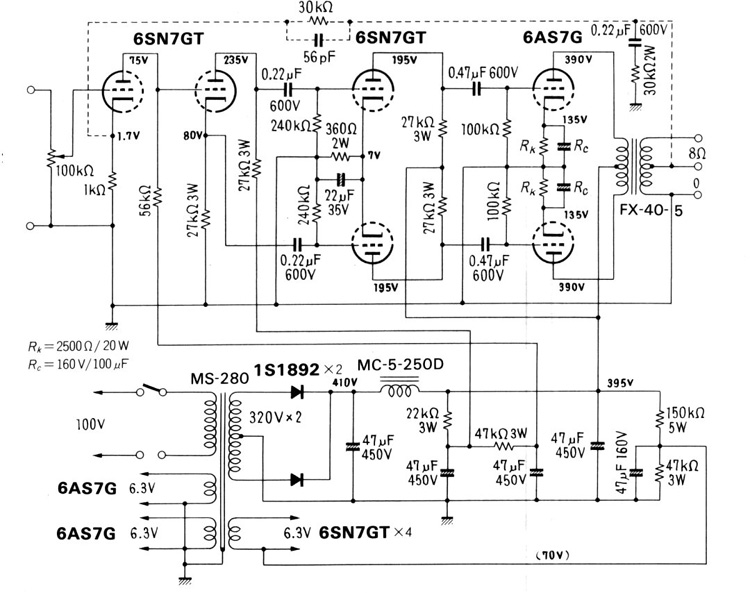

Dựng lại theo mạch này được không các bác (file attach)
Bữa trước đo nhầm, điện áp ra không phải là 200V mà lên 350V, nắn lên hơn 500V chưa tải
Không biết có sao quá so với đèn 6as7 như trong mạch không.
Ngoài 6as7 còn đèn nào tương đương chạy áp cao không nhỉ?



Re: Nhờ các bác giúp em phục dựng con amply đèn này

mạch khá hay bác ạ, em thử rồi, lắp ra đc khoảng 8w.
nguồn như vậy em thấy quá cao so với dòng 6AS7, em có 250V thôi.



Re: Nhờ các bác giúp em phục dựng con amply đèn này

Thank Bác, vậy em sẽ theo sơ đồ này, hạ nguồn xuống một tí cho an toàn.
Bắt tay vào thôi, sẽ show dần dần cho các bác góp ý



Re: Nhờ các bác giúp em phục dựng con amply đèn này(Cập nhật)

Sau vài tuần bận rộn, em tiếp tục thi công lại con amp đèn này

Gá vào thử


Ảnh chụp bằng ĐT nên hơi mờ



Re: Nhờ các bác giúp em phục dựng con amply đèn này(Cập nhật

Bác rất khéo tay DIY chasis thế là ỗn :
Theo mit quan sát thấy bộ biến áp trong sườn cũ có thể là của ampli quân sự TQ2 của Mỹ , nếu đúng như Mit đoán thì OPT là 6k6 thích hợp cho 6l6 vỏ sắt Us hay 6n3c Nga nguồn khả năng tương ứng

Vần đề ở ở đây là u max plate 6SA7 250v bác nên fix cho đúng chứ quá áp nghe hay hệ quả mau hỏng đèn đó bác
Chúc bác thành công chờ xem kết quả ..làm chassis đẹp vào vì ngoài nghe còn ..nhìn



Re: Nhờ các bác giúp em phục dựng con amply đèn này(Cập nhật)

Thank Bác
Vì cái amp cũ này không còn đèn công suất nên không biết chính xác là đèn gì, em đoán là đèn 6AS7 thôi ( đèn đôi)
Nguồn DC 350V lận, nắn lọc không tải lên hơn 500V em thấy cũng hơi cao, hiện tại em có sẵn cặp 6h13C để test thử đã
Bác xem còn cây đèn CS nào tương đương với 6AS7 chạy áp cao thế không?
Còn OPT em test thử đầu out cho 6V ra đầu kia 112V, ~ 3K/8omh



Re: Nhờ các bác giúp em phục dựng con amply đèn này(Cập nhật)

"Thank Bác
Vì cái amp cũ này không còn đèn công suất nên không biết chính xác là đèn gì, em đoán là đèn 6AS7 thôi ( đèn đôi)
Nguồn DC 350V lận, nắn lọc không tải lên hơn 500V em thấy cũng hơi cao, hiện tại em có sẵn cặp 6h13C để test thử đã
Bác xem còn cây đèn CS nào tương đương với 6AS7 chạy áp cao thế không?
Còn OPT em test thử đầu out cho 6V ra đầu kia 112V, ~ 3K/8omh"

Bác đã vẽ trích schematic thế là đã rõ nhìn từ chân đèn
6H13C hoàn toàn tương đương với đèn 6AS7, 6080 bác dùng dc rồi ,như đã nói fix lại nguồn +250 dc là an toàn. Schematic bác vẽ thấy ghi chú pw AC 200ct như vậy thì đúng rồi còn gì ?
note: cặp tụ gốm sứ Nga 047/400v làm nối tần qua driver trong hình , bác thay thế đi vì nó không phù hợp nơi ráp , tụ này bền nghe trong trẽo nhưng làm suy giãm mạnh tiếng bass.nhất là trong mạch bác vẽ lại.



Re: Nhờ các bác giúp em phục dựng con amply đèn này

Mạch này em no chạy tại ở 250V đấy Bác.Anot 390V-katot140V= 250V đấy thôi.



Re: Nhờ các bác giúp em phục dựng con amply đèn này(Cập nhật)

Bữa trước do cái đồng hồ bị thằng con cho rớt vài lần nên đo sai, em mới mua 1 cái đồng hồ mới đo lại chính xác là 400VAC, nắn lọc không tải lên đến hơn 520VDC, hi vọng có tải nó còn khoảng 450 VDC.
Vậy nhờ các bác giúp em cách fix lại nguồn còn khoảng 380 cho an toàn (Anot 380V-katot140V= 240V). Em định thêm trở khoảng 500omh 25W nối điểm CT với mass được không? hay là thêm 01 mắt lọc RC nữa?

Em show tiếp đã



Xem chi tiết tại http://my.opera.com/TaoThang/albums/show.dml?id=6344441?&abc=&page=1&skip=0&show=&perscreen=20



Re: Nhờ các bác giúp em phục dựng con amply đèn này(Cập nhật)

Nếu là 400Vct thì ngoong rùi,nhưng mà lại thiếu nguồn biass



Re: Nhờ các bác giúp em phục dựng con amply đèn này(Cập nhật)

lên đây lại gặp bác tào thắng rồi , dạo này bác bỏ HD lăng đâu mất tiêu . Em cũng đang lắp pre và pow đèn ,nhưng chưa mua đuọc đèn 6h6 không biết đà nẵng có chổ nào bán không bác thắng



Re: Nhờ các bác giúp em phục dựng con amply đèn này(Cập nhật)

Hehe chào Bác Trung, dạo này mới mua đc tàu ngầm của Nga nên lặn ít lâu, vài bữa lại trồi lên ấy mà :lol:
Đèn 6h6 cũng ít thấy, bác hỏi chỗ bác Danangtubes xem sao, hiếm quá bác đổi đèn khác đi
Bác đang lắp pre và pow gì vậy? khi nào xong anh em giao lưu nhá



Tối nay về cắm đèn, cắm điện đo thử xem sao, không biết có nổ như mấy hình dưới không nhỉ :lol:



Chào các Bác, về cơ bản em đã đóng điện cho chạy thử, 2 bóng 6H13C chạy áp cao nên cứ lập lòe màu xanh.
Về sơ đồ mạch làm y như sơ đồ 6AS7 ở trên.

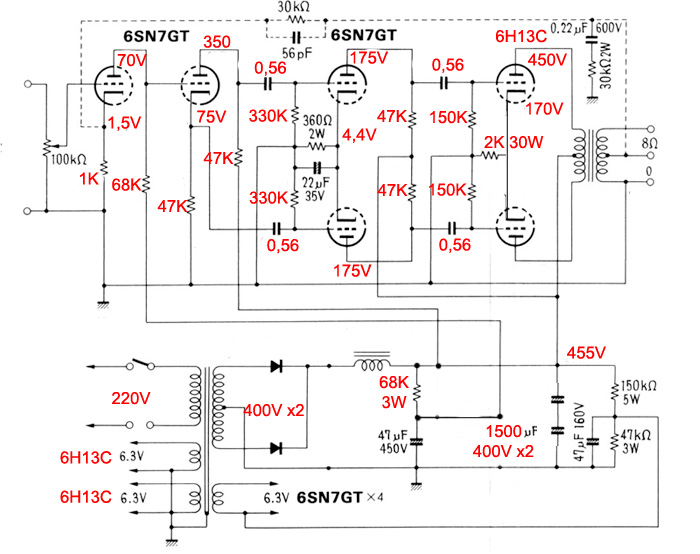

Còn hình bên dưới là trị số linh kiện thực tế và điện áp đo tại các vị trí tương ứng.
Do áp còn cao khi chạy là 455V, em định thêm 1 R 200omh 50W vào vị trí CT của biến áp nối xuống mass để hạ áp xuống.
Về âm thanh em lấy tín hiệu từ laptop (max 100% volume) ra đưa vào amp mở mức dưới 50% nghe tốt, vặn lên hơn 50% thì âm thanh nghe bị nghẹt.
Mời các bác cho ý kiến giúp em
