Nhờ các tiền bối tư vấn DIY Tube Ampli lấy LK fisher 400

Tình hình là thế này ạ:
Em mua được con ampli đèn fisher 400 vẫn dùng được nhưng nghe không ổn,có lẽ một số linh kiện bị biến đổi trị số hoặc mấy bóng công suất già mất rồi hay sao ý.
Ý em là muốn DIY 1 Ampli mới dùng OPT và nguồn và một số linh kiện còn có thể dùng được của fisher 400. Nhờ các Bác tiền bối tư vấn xem dùng loại bóng nào để tương thích với fisher 400 và mạch đơn giản 1 chút em mới mần được(loại bóng ngon,bổ,rẻ)nha các Bác
Kinh phí để ráp từ 3 - 5 củ thôi ạ.

Thank các Cụ nhiều!
Lót dép ngồi chờ tin các Cụ.



Bác nhượng lại chiếc Fisher 400 đó cho em đã thừa kinh phí lắp một chiếc khác nghe kha khá rồi: đúng tiêu chí ngon, bổ, rẻ của bác

Bác có thể xem phương án này: viewtopic.php?f=46&t=80814&start=150



Vâng cảm ơn Bác VintageTube! Theo như Bác nói trên điện thoại thì Bác giúp tiếp để em khôi phục lại nhưng chạy bóng khác thì tốt biết bao.Bác giúp thì giúp cho chót nha.tý nữa em chụp lại rồi up lên cho Bác xem nha.



Bác xem tại từ Facebook nha.
https://www.facebook.com/photo.php?v=21 ... all_create

Hoặc:

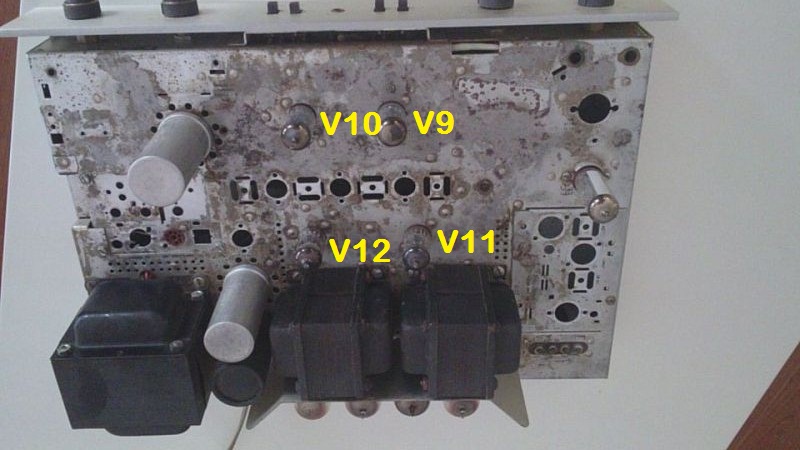

Em xem ảnh

và xem sơ đồ

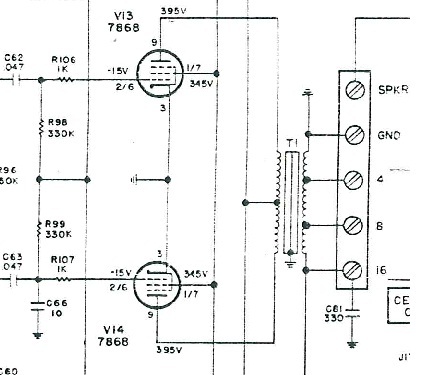

phần công suất

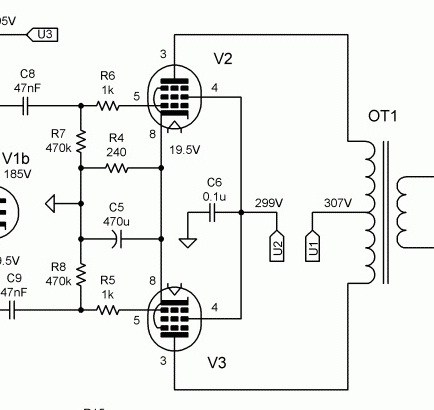

Phần công suất sử dụng 6L6:
http://vnav.vn/forum/download/file.php?id=483586

Bác có thể xem xét phương án: thay bóng 7868 bằng bóng khác (chẳng hạn dòng 6L6). Vì mạch Fisher 400 chạy fix bias (khoảng -15V) nên để an toàn và thuận lợi nên chuyển sang chế độ auto bias khi thay bóng, đồng thời cần chú ý giảm mức nguồn cho phù hợp.

Em băn khoăn về tổng trở sơ cấp của OPT của chiếc Fisher 400: chưa rõ là bao nhiêu? nên việc chọn đèn thay thế và sơ đồ mạch cũng chưa có cơ sở chính xác! Tốt nhất bác kiểm tra tổng thể phần mạch nguyên bản và xác định chính xác nguyên nhân gây ra hiện tượng nghe không ổn và khắc phục.

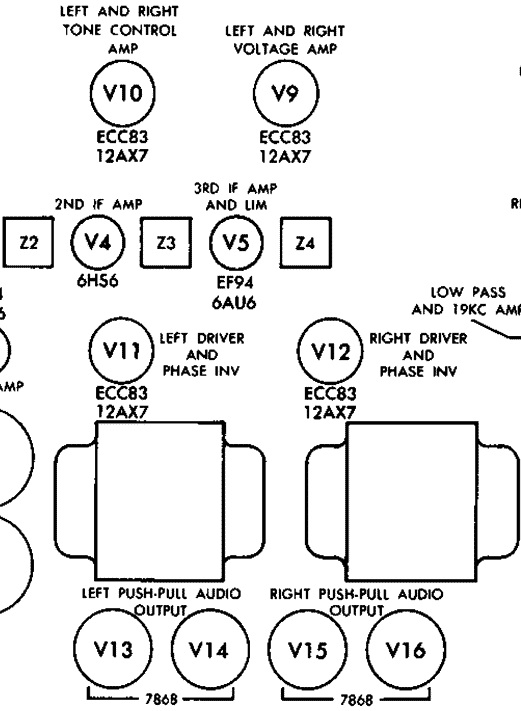

Em cũng nói rõ ý tưởng của em cho bác tiện bề tư vấn.Vì em muốn cho toàn bộ bóng,tụ,OPT,nguồn khoe luôn cho máu :mrgreen:
1) Thay 4 quả công suất tương đương với 7868(cả đế đèn) giá hợp lý,rễ mua,chất lượng ổn.
2) Di chuyển 4 quả công suất ra phía trước -> dự định để ở phần lõi trung tần của radio em đã tháo.
3) Di chuyển cục nguồn vào chính giữa (sau công suất) chuyển 2 cục OPT sang hai bên.
Sau đó mới kiểm tra từng bước rồi khắc phục.
Em nói cho bác biết luôn là trình độ về chuyên môn em chỉ thế này thôi ạ : Biết cầm mỏ hàn,biết dùng đồng hồ để đo,biết chút xíu đọc trị số tụ,trở,đi ốt.....và nhìn mạch in để ráp linh kiện.
Các bác mà không chỉ tận tay thì em....................................bó tay



Opt con này có 2 đời :
T1020-116-1/2 AX : Z = 10,2k
T1020-116-1/2 : Z = 6,5k
Ps : bác có biết đo trở kháng sơ cấp Zp của opt ko ?



Ồ vậy phải kiểm tra trước mới tính được bóng tương đương hả Bác?



Ô - còn phải hỏi :lol:



Bác nào tốt bụng cho em xin cái sơ đồ mạch Fisher 400 và mạch công suất 6L6 nhỉ
Em hỏi bác gu gồ mãi mà không thấy

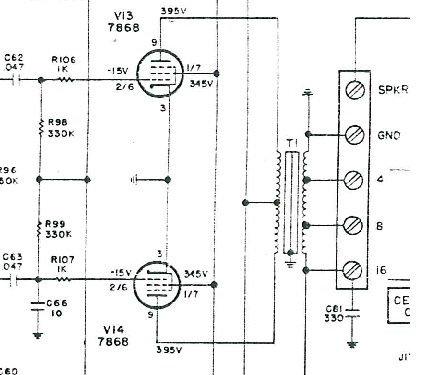

Bác có thể xem riêng phần công suất của Fisher 400:

http://vnav.vn/forum/download/file.php?id=500850
và chuyển sang dùng 6L6

mức điện áp nguồn ban đầu nên giảm để chạy thử.



Có sơ đồ mạch nào đầy đủ không bác? em dân amater nên phải xem đầy đủ mới có hy vọng tự mày mò được.Thank Bác !



Đây là mạch đầy đủ:
http://www.lh-electric.net/projects/17gita.html
http://www.lh-electric.net/img/nfa.png
và có mấy anh bạn đã làm thực tế, lắp xong chạy luôn:
http://vnav.vn/forum/viewtopic.php?f=46&t=80814
Em lần đầu làm chiếc tube amp cách đây mới có khoảng 1 năm, hồi đó vướng mắc đến đâu lại lên đây nhờ mấy bác; giờ thấy cũng hơi biết hơn nên liều mình tư vấn mong là giúp bác được ít nhiều, sai là em không chịu trách nhiệm



Cho em xin thêm cái mạch đầy đủ này nữa Bác ơi............





Em không cần biết trình độ bác đến đâu Cứ nhiệt tìn là em thít rùi. Thank Bác!



Bác xem sơ đồ mạch Fisher 400 ở đây: http://192.254.190.79/~erajr/img/fish400.pdf







Thông tin em trích từ: http://192.254.190.79/~erajr/pag_eng/fish400g.htm

Bác yên tâm, cứ từ từ làm, chỉ là sớm hay muộn sẽ đến lúc bác hoàn thành dự án 7868-6L6 này!



Bác chủ nên đo dòng toàn mạch và xác định trở kháng OPT thì sẽ dễ nói có thể thay bóng hay không

Nếu cải tổ lại toàn bộ em khuyên bác nên làm một chassis mới sẽ hợp lí hơn



Thank chú huyhoanghp96 đã quan tâm và tư vấn.Nhưng anh muốn trải nghiệm trực tiếp trên con fisher 400 trước đã,nếu thất bại mới làm Theo như ý chú.Căn bản hiện tại ở MC linh kiện về amp đèn gần như không có.Dự án này khá khó khăn đây.thôi làm đến đâu hỏi đến đó vậy.Các Bác nhỉ



Xem ga hình như em thấy cụ ... wen wen :lol:
Gồi cụ cứ làm đi đến đâu em sẽ gạch đến đó, cố gắng Tết này quê ta có đèn dầu :lol: Cơ mà theo luật 49 thì sẽ được hỗ trợ nhìu lém đó ạ
Cụ cố giắng làm được cái chassis mới thì càng tốt, thông thường thì em thấy làm trên cha sít cũ thường là một đồng gà ba đồng thóc :mrgreen:
Linh kiện có khó chỗ nào cứ hô hoán mạnh lên anh, kiểu gì cũng được hỗ trợ con trở này hay con tụ kia :lol:



Trước hết xác định tổng trở OPT để chọn bóng. Cho sơ cấp ( đầu vào đèn, lấy 2 đầu ngoài cùng bỏ qua điểm giữa) vô 110V đo thứ cấp ( đầu ra loa) được nhiêu volt anh, tháo hẳn opt ra ngoài anh nhé



Ok! Chú chờ kết quả nha.......................



Tháo ra trông nó như cái lọ hoa ý
Kết quả kiểm tra thất vọng quá :cry:



Sơ cấp:
- Đo 1 đầu vào đèn và 1 đầu trung gian được khoảng 140 ohm
- từ đầu trung gian với đầu còn lại k thấy gì.
- Để đồng hồ nấc x10k đo 2 đầu nối với đèn cũng không thấy gì
- 2 cục cũng vậy.Chú phán anh cái



Oạch cụ choa em hỏi trước đó cục em phít sờ này còn kêu không ạ



Có kêu nhưng dải trên bị vỡ,thỉnh thoảng bị ngạt mũi,chạy được khoảng 40 phút một bên nghe bình thường,một bên hơi bé.



Sơ cấp mỗi OPT gồm 2 cuộn nối tiếp nhau và cả hai chiếc OPT, mỗi chiếc đều bị đứt một cuộn sơ cấp, như vậy khi hoạt động thì chỉ có một đèn 7868 của mỗi vế làm việc; vẫn nghe được nhưng thấy không ổn. Trường hợp này giống như ampli PP đang hoạt động tốt, rút mỗi bên một bóng công suất ra và nghe!



Nói nhanh là giống như ampli SE nhưng OPT không có khe hở từ cụ nhỉ
