Nhờ các tiền bối tư vấn DIY Tube Ampli lấy LK fisher 400

Làm sao mà giống được .
Lúc này t/h ra chỉ được kđ có 1 bán kỳ ( 1/2) thôi !



À à cháu quên mất lí thuyết căn bản ạ :shock: :mrgreen:



Em thử đo như thế này:
- Cấp 5 VAC vào hai cọc thứ cấp 0 - 16 Ôm và đo điện áp phía sơ cấp PP: giả sử được 100 VAC;
- Tỉ số biến áp là k = 100/5 = 20;
- Tỉ số trở kháng sơ cấp và thứ cấp bằng 20 x 20 = 400 (k bình phương);
- Trở kháng sơ cấp 16 x 400 = 6,4 K;

Trong trường hợp của bác chủ, do một nửa cuộn sơ cấp bị đứt nên khi đo P và B+ sẽ được khoảng 50 VAC (6,5 K) hoặc 60 VAC (10,2 K).



Hê hê ! Tính nhanh vụ mầu xanh : 50/5 = 10
10 x 10 = 100
100 x 16 = 1600ohm = 1k6 :lol:



1K6 x4 có bằng 6K4 không cụ
Đây là tính cho một nửa cuộn sơ cấp chứ không phải P to P bác ạ



Các Cụ chờ em tháo ra kiểm tra xem đứt bên ngoài hay bên trong rồi báo cáo tiếp.(trường hợp xấu nhất có quấn lại được không các Cụ?)
................................
...................................
Hiện nay đã khắc phục được 1 cục opt rồi ạ, em đo tổng trở được 300 ohm.Opt còn lại nhiều khả năng phải phẫu thuật òi :cry:
(các đầu mối hàn xanh lè)



Sau 3 tiếng đồng hồ mò mẫm cuối cùng em nó cũng thông!
Tiếp theo phải làm dư lào các Bác? Hay vẫn theo ý kiến của chú Huyhoanghp96 nhể! dí 110v vào sơ cấp? Hay dí 5VAC vào thứ cấp 0 - 16ohm của Bác VintageTube? Hay gom xèng làm dự án khác?
Hay đưa về nguyên bản của nó (Nhưng em ghét bóng 7868).Bây giờ em mới vỡ ra tại sao nghe nó bị như vậy! Chỉ mod lại cái mặt như thế này cho nó thành Fisher 400sytb ?:


Các Bác chỉ đạo tiếp đi ạ



cách nào tiện nhất thì cụ làm
Cụ làm tổng thể luôn cái amp khác đi cho bõ công làm. Chassis này tùy ý cụ thiết kế, như bây giờ cũng ok
Trước hết xác định tổng trở opt để chọn bóng đã :!:

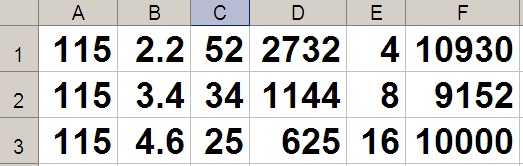

Sau khi cắm đường sơ cấp vào 115v(điện báo trên cục cách ly là 222v) thì thứ tự lần lượt được :
4 ohm là 2,2v
8 ohm là 3,4v
16 ohm 4,6v
Các cụ cho ý kiến nào



Sơ cấp OPT cỡ 10K



Với khả năng này, nếu coi đầu 16 ohm thành 8ohm thì tổng trở của OPT sẽ là 5k.
Còn giữ nguyên thì tổng trở opt khoảng 10k với đầu 8ohm.
Theo em anh nên chọn phương án đầu sẽ khá hợp lí vì khi đó cuộn thứ cấp sẽ được cảm ứng từ từ cuộn sơ cấp tổng thể hơn là chọn cọc 8ohm. Tổng trở này phù hợp với các bóng EL34, 300B, 6L6, 6P3C, 6P3P ,...
Nếu chọn phương án 2 thì tổng trở lúc này là 10k, phù hợp với các bóng cỡ EL84, 6P14P,...

Nếu quyết rồi thì chuyển qua cục nguồn, cụ đo Vac cao áp từ cục nguồn xem được nhiêu volt, lắp lại OPT. Cắt một mối giữa một chân Vac cao áp đó và mạch, kẹp hai chân ampe của đồng hồ vào đó, đặt nấc xoay chiều và bật điện chờ một lúc xem được nhiêu mA cụ nhé



Em xem ở đâu đó...
Khi hoạt động bình thường, dòng qua mỗi bóng 7868 của Fisher 400 vào cỡ 30 mA (sai khác 10%); như vậy tổng dòng qua 4 bóng công suất cỡ 120 mA.



[/quote]

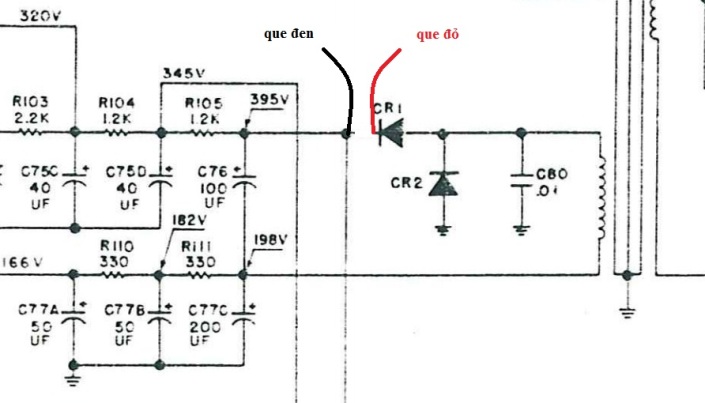

Cụ cho em xin tên cái đồng hồ phát, kim hay số ạ. Nếu là kim thì cắt chỗ em uýnh dấu rồi chen giữa 2 que vào chỗ đó, đặt nấc DC mA 250 là ok

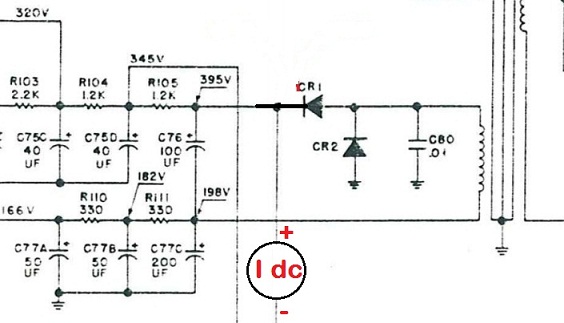

Đo theo cách này có khác nhau không bác nhỉ


Kết quả đo của phép đo sau cộng thêm cỡ 60 mA thì cho tổng dòng DC của mạch cao áp sau nắn lọc? Vì hình như mạch này là nắn bội áp (nhân 2); đo ngay sau diode CR1 thì chỉ được giá trị trung bình của dòng "nhấp nháy" trong nửa chu kì và giá trị này khá nhỏ so với giá trị thực của tổng dòng DC sau nắn lọc cấp cho các đèn công suất 7868.



Vậy tại sao không đo như ở trên để được dòng tổng toàn mạch sau bội áp để đỡ phải cộng thêm



Như thế này hả?
(Mịa! anh em chỉ tận tay thía này mà hông làm được nữa thì..........................đóng ngoặc



Khi kiểm tra VAC cao áp có cần phải lắp bóng vào không chú nhở?



Ở trên miền ngược bây h người ta cày Voi rồi ....



Em thường ngại đo dòng theo kiểu này vì có tụ lọc khá lớn sau mạch nắn nên khi bật công tác nguồn có thể nghe tiếng gõ khó chịu và chiếc đồng hồ có thể....



Không đến nỗi đấy đâu ạ, trường hợp hi hữu :mrgreen:

Đúng như thế ạ, có cắm bóng cắm opt cắm loa nói chung cắm hết đến khi không cắm được nữa thì thui :mrgreen:



À à dạ .... :shock: :mrgreen:



Cả ngày hôm nay bận quá bây giờ mới cầm đến đồng hồ đây.
Đo dòng nó báo thế này:


Đo VAC : 175v là sao các Cụ?



Bác dự báo chuẩn rồi còn gì
Còn cao áp bị hụt mất 45v so với mạch cơ à Bác?
