Chào các bác sau một quá trình DIY dự án cảu em hoàn thành vì mạch nắn cao áp bằng diode nên vấn đề tuổi thọ của bóng công suất bị đe dọa nên em mong các bác giúp đỡ mạch này
- Mạch này thì em thấy Pre H-R-D của bác Love có đó Bác chỉ cần 2 con tran C1815 vài con điện trở là action rồi.
Em tìm trên diễn đàn có sơ đồ mạch dùng con NE555 để đóng trễ cao áp. Các bác giúp em con 1354 này là con gì ( em tìm datasheet không được), có thể thay thế bằn con gì dễ kiếm hơn như BC550, BC337... Chân 7 con NE555 em thường thấy bỏ trống không dùng, trong mạch trên lại có sử dụng? Vậy ntn là OK ạh? Cám ơn các bác.
- Data sheet 1354 đây Bác. Bác chịu khó tìm con khác tương đương. - Chân 7 của con NE555 có chức năng phát hiện dòng của tình trạng off của công tắc. Nó vẫn dùng bình thường Bác. Thân.
E thấy có cái mạch đóng trễ này rất hay. Thứ nhất là không cần nguồn cung cấp riêng (lấy nguồn từ B+), thứ 2 là lúc mới bật máy nó đóng trễ khoảng 45 giây, nhưng khi đang hoạt động mà tắt bật lại (đèn đang nóng) thi nó chỉ đóng trễ 10 giây thôi, khỏi mất công chờ http://www.nervenet.info/HT_delay/htr214xp.html E có sẵn pcb này, bác thích thì e gởi. Thân.
Theo em chỉ cần 1 con rơle time là xong cho vào 1 đường 220V đầu ra bác nối 2 điểm giữa của cao áp xuống đất với Rơle là ngon lành lúc đó bác thích vặn thời gian đến mấy phút cũng được. ưu điểm gọn nhẹ
Cái này khí phức tạp so với delay relay timer nhỉ, nhưng nếu bác còn thì cho em xin 1 cái được không ạ? :mrgreen:
- Replay time thường dùng trong máy công nghiệp đó Bác, nguồn nuôi là 220vAC, Trong đó tích hợp mạch điện và rơle luôn. Bác chỉ cấp nguồn cho nó rồi vặn nút chỉnh time cần đóng trễ là dùng được rồi. Nhược điểm là có kích thước lớn, tuy nhiên cũng có loại nhỏ (hiếm). Hình em đó đây Bác
Trong khi chờ quà tặng từ bác Minhtriet, em lắp thử cái mạch đóng trể cao áp. PCB giặt là, thay đổi 1 số giá trị linh kiện: Tụ 1000uF thay bằng 2.200uF. Tụ 22uF thay bằng 100uF Trở 400K thay bằng con R= 220K 03 con trở 2K thay bằng con 2.2K Kết quả: cấp nguồn AC 6volt thì led đỏ sáng, sau 23 giây led đỏ tắt, led xanh sáng, relay 12Vdc thì không đóng, thay relay 6Vdc đóng bình thường? Nhược điểm: nếu tắt nguồn mà tụ chưa xả hết khi bật lại relay đóng ngay lập tức sau đó lại ngắt và chờ đủ thời gian relay đóng lại, như vậy nếu lắp vào amp chắc sẽ gây tiếng bụp. Cảm ơn bác Tuanhaitin giúp đỡ nhiệt tình.
Cái mạch đóng trễ cao áp dùng con Relay NAI DS2Y-S-DC12 vol để đóng trễ đường mass cho cao áp đèn có được không các bác ơi, em thấy data của nó ghi với dòng 0.5A -AC 125Volt. Cảm ơn các bác.

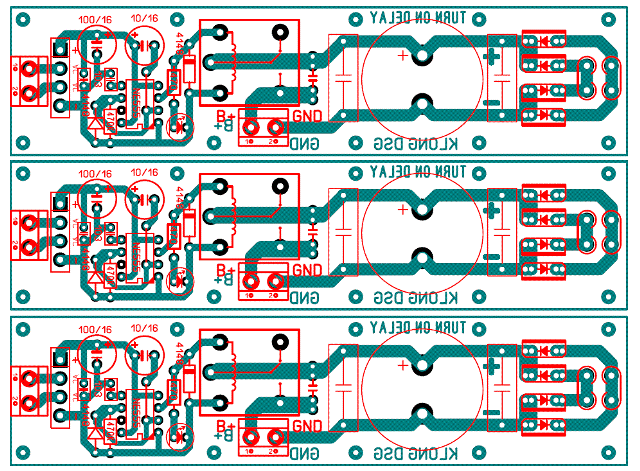

Tặng Bác chủ 1 mạch mà Em hiện đang dùng cho cái Tube AMP của Em, thời gian đóng trễ là 1 phút khi trở nạp là 470K, muốn thay đổi thời gian thì thay đổi trị số Em Trở này! Nguồn cấp dùng luôn cuộn 6V3 đốt tim, có luôn cả mạch nắn lọc cao Áp!
Nếu muốn thời gian trễ dài hơn các Bác có thể tăng trị số tụ 10uF/16V lên 100uF hoặc cao hơn, tùy thời gian mong muốn! Theo thử nghiệm của Em khi trị số tụ là 100uF và trở là 1M thì thời gian đóng trễ sẽ là khoảng 2 phút 10 giây! Thân!
Anh Long Công tử giúp em hướng dẫn sử dụng trước khi dùng với ạ . em lắp xong rồi mà loay hoay mãi không hiểu nó hoạt động thế nào. Em muốn đóng trễ cao áp cho B+ nắn tube thì bỏ phần nắn lọc bằng cầu điot, cấp nguồn trực tiếp 6,3vAC vào hay phải nắn, lọc trước ạ. Role dùng loại bao nhiêu vol? cảm ơn anh!
Em đang làm cái mạch này nhưng tìm không được 2 con MOC3011 và S6008L. Bác nào biết nó bán ở đâu không chỉ em với hoặc thay nó bằng con gì dễ kiếm ở HN. Em cảm ơn.
Con này là opto anh sài con nào cũng được , MOC3021 hình như dễ kiếm hơn anh ạ Triac anh cứ kiếm con nào tương đương là được ạ , ví dụ như BT151 500V/12A Sao anh không sài mạch của Long công tử sài relay cho an toàn và dễ làm hơn ạ :wink:
Em thấy dùng rơ le thời gian là gọn và tiện nhất ạ. Ở Hà Nội bác có thể ra chợ trời, bán luôn cả chấn đế, thời gian có thể điều chỉnh tương đối thoải mái và chính xác!
