Kính thưa các bác, Sau một thời gian nâng cấp từ sound card+loa vi tính lên bộ dàn bán dẫn (hơi bị "cỏ) thì cuộc sống của em đã bị cuốn hút theo cái ba cái loa đài và thứ tiếng nó phát ra mà em gọi là âm nhạc chính hiệu con nai vàng. Thế rồi em ngớ ngẩn “lạc” vào diễn đàn này, thời gian đầu chỉ lóng ngóng và thập thò vào đọc thôi chứ biết gì mà nói , rồi được sự khích lệ của các bậc tiền bối em cũng đã mạnh dạn tham gia vài cuộc offline rất chân tình. Lần đầu tiên trong đời được chứng kiến cuộc thi thố giữa các amp đèn DIY em bị cuốn hút hoàn toàn bởi chất âm quyễn rũ của nó đồng thời cũng thấy tủi thân cho cái amp bán dẫn của mình :cry: . Vậy là dự án lắp ráp amp đèn mà em âm thầm ấp ủ khi ăn cũng như lúc ngủ bấy lâu bỗng trỗi lên quyết liệt hơn bao giờ hết. Vào diễn dàn DIY đọc tiếp, lần này thì thường trú luôn trong mục “Đèn điện tử”, mới thấy có nhiều anh tài - dù cũng mù tịt về điện – điện tử như mình – cũng đã ráp thành công một cái amp đèn khi từng bước được sự dẫn dắt chỉ bảo của các cao thủ trên đây kết hợp với nỗ lực tuyệt vời của chính tác giả. Do vậy hôm nay em long trọng tuyên bố chính thức BẮT ĐẦU dự án “Ráp amp 300B stereo” của em. Tinh thần thì em luôn đặt ở mức cao độ, còn vật chất thì thiếu các món sau: 1- Sơ đồ mạch; 2- Chassis; 3- Đèn các loại; 4- Nguồn (đã đặt hàng chưa lấy về); 5- OPT; 6- Choke; 7- Tụ, trở các loại; 8- Linh kiện khác; 9- Chính yếu nhất là: tiền :roll: (khoảng 400USD, thấp hơn càng tốt). Mong các bác ủng hộ cho.

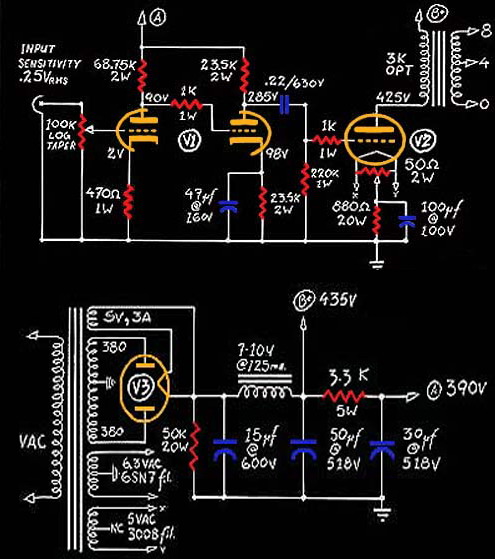

Xin chia sẻ với bác một sơ đồ mạch khá đơn giản và rất ít linh kiện. Tuy nhiên có hay hay không thì còn phải kiểm chứng vì em cũng lắp rồi nhưng chưa thấy hay..
@Mission752 & me300b: Hình như đây là mạch cho monobloc hoặc chỉ có 1 vế thì phải hay tại em dốt quá nhìn không ra? Em định làm amp Stereo (một cục thôi). @Aries: Được thế thì còn gì bằng. Thật ra thì em chỉ đưa tạm con số budget ra để tham khảo thôi, còn phát sinh đến đâu thì em cũng ráng lo đến đó mà. @GRF: Eo ôi, OPT gì mà đắt thế @các cao thủ khác: Là người mới bước chân vào con đường đau khổ này không quen nhìn sơ đồ mạch ra làm sao nên em kính mong các bác vẽ lại cho một mạch hoàn chỉnh cho hai kênh, nối kín giữa phần nguồn và phần tín hiệu cho em dễ hình dung ạ. Cám ơn các bác nhiều ạ. Kính
ấy ấy chết bác nói be bé thôi nhé ở đây có nhiều bác chơi OPT gấp 2-3 lần giá em mách bác đấy nhé suỵt suỵt em chuồn đây :lol:
Thấy bác máu 300B quá, nên em cũng ráng đu theo cho có bạn có bè cho nó vui. Hiện giờ em đã chuẩn bị sẵn : 1/ Chassis 2/ Linh kiện đầy đủ 3/Choke (18H, 300ohm, 70ma) không biết có dùng được không ạ, xin các cao thủ có ý kiến một chút. 4/Chân đèn 300B (tình cờ mua được của lão Bà Bà) bằng nhựa, màu đen. 5/ Bóng 5Z3, 6H8C (sử dụng đỡ) khi nào tìm được 6SL7 thì thay vào. 6/ Mạch điện chắc chọn mạch do VIA thiết kế cho bác anhtan vì đơn giãn và dễ tìm linh kiện Còn thiếu : 1/ Nguồn (định quấn, nhưng làm biếng quá nên tranh thủ nhờ bác VIA đặt dùm). 2/ OPT : Đã tìm được người quấn, nhưng hiện giờ chưa có tiền để lấy. 3/ 300B : đã đặt mua nhưng chưa biết chừng nào hàng về. 4/ Biến trở 50Ohm Xin hổ trợ diod nắn DC đốt tim 300B (vì em không biết loại gì vàmua ở đâu) Thôi tranh thủ thời gian, em đành ráp chay trước, khi nào có bóng 300B về thì cắm vào chạy thử. Trong quá trình chuẩn bị ráp 300B, rất mong nhận được sự hổ trợ và giúp đỡ của các bác.
Ráp đồ chơi Lego thì không cần dây mà chỉ cần xếp các hình hộp lại với nhau là xong, nhưng em nhận bao thầu cho bác toàn bộ phần dây đi máy: dây đồng, dây kẽm, dây cao áp, dây đồng mạ bạc đều đủ cả...
Vui quá vui quá, có bác HUNGHKQ làm chung thì em an tâm lắm rùi. Rất mong được chỉ giáo. @Aries: Khi nào bắt tay ráp linh kiện vào thì em sẽ ghé bác ạ. Cám ơn thịnh tình của bác nhiều.

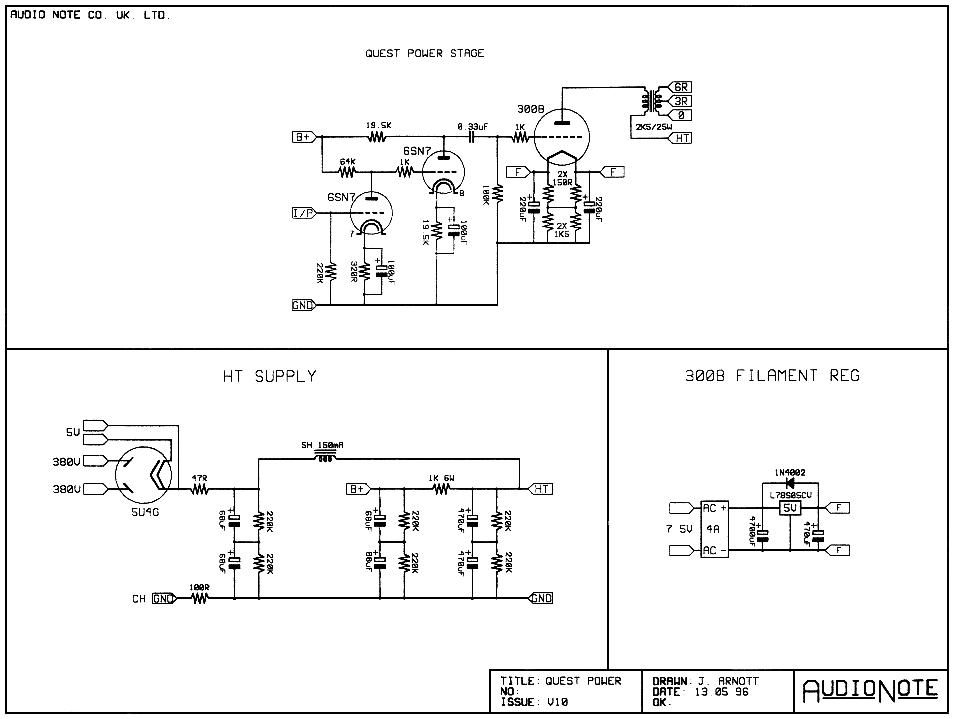

Trời đất, Via em biết thiết kế mạch hồi nào vậy ? bác anhtan ráp mạch audionote quest ở trên đó, em chỉ nghịch 1 tí cho đơn giản thôi mà. Thân mến
Hôm qua ghé nhà bác nhờ tư vấn thêm, rồi được bác cho thưởng thức âm thanh của bộ loa kèn, bị hớp hồn quá nên ngủ đêm sáng ngày em bỗng quên gần hết những gì bác chỉ giáo. Cho em hỏi lại tiếp nhé, mong bác đừng giận 1- Xem lại mạch của bác thì em không thấy cái volumn đâu cả? Công tắc và cầu chỉ thì em biết là gắn trước ở phần nguồn. 2- Nguyên cụm Diode cầu thì phải nhân 2 hay chỉ nối thêm một đường từ 2 đầu "F"? 3- Bác có thể vẽ hoặc giải thích lại cho em hiểu chổ cục choke 5H/100mA làm sao đi ra được 2 kênh, hai con tụ 100uF và 470uF có nhân 2 không? 4- Xem mạch của bác Mission752 thì thấy có nút B+ còn mạch của bác thì không thấy ạ. 5- Tra thông số của bộ nguồn sắp nhập về của bác thì chỉ có dòng ra 380V và 0V/200mA trong khi trên mạch điện cấp cho đèn nắn là 350Vx2/100mA? 6- Cũng vậy, dòng cấp cho diode cầu là 4.5V/2A còn trên bộ nguồn là 5V/2.5A? 7- Ký hiệu POT 100 ngay chỗ đèn 300B là gì vậy? Tạm thời chỉ biết hỏi bấy nhiêu đó thôi nhỉ. Cám ơn,
Volume tiếng Q7 là IN Nhân 2 Tụ không nhân 2, chỉ nối 2 dây từ cực + của tụ sau ra thành 2B+ Ngay cực + của con 470uF đó Nguồn minh họa là mono block cho 1 kênh Chảnh nên chơi 2.5A cho nó chắc cú và ... sang Biến trở chỉnh hum 100 ohm

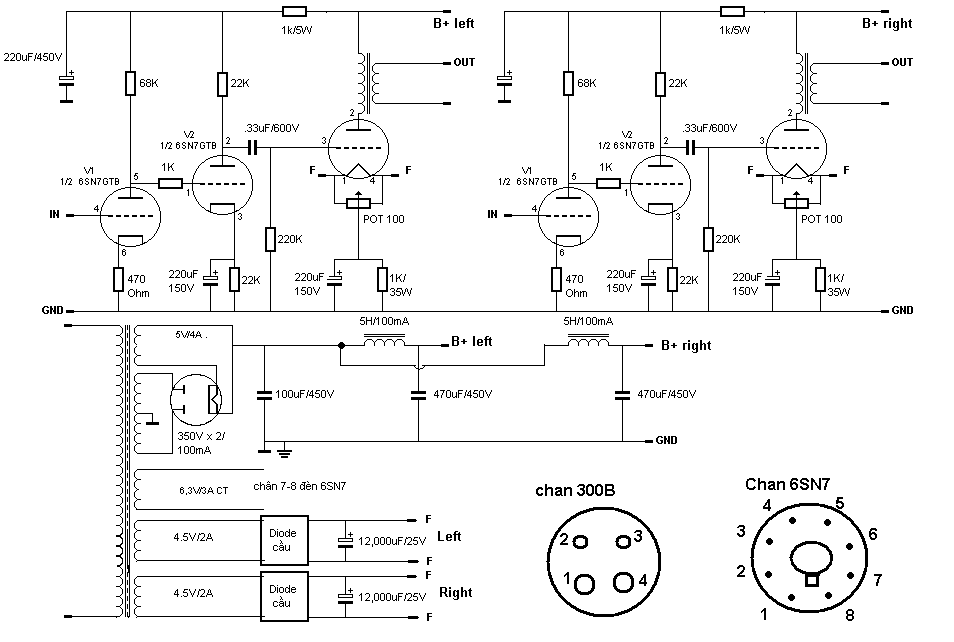

Đây xin mời bác xem cho dễ hiểu. Nếu kiếm được cục choke chịu được 200mA thì xài chung cho 2 kênh cùn được bác .
Nó đây rồi. Thưa thầy bây giờ thì em đã hỉu. Phần nguồn cho chân 7-8 đèn 6SN7 có nối mass CT và cũng phải nhân 2 không bác nhỉ? kính,
Híc, tính già hóa non các bác à. Vì lười làm chassis nên em rước em nó từ bác Nomemberrain về định chọc ngoáy một tí thì có amp đèn để nghe rồi. Nhưng khi xem lại cách đi dây trên chassis đó với sơ đồ mạch bác Via gởi thì khác nhau hoàn toàn kể cả thông số của linh kiện, mà bác ấy cũng không có sơ đồ của cái amp đó nữa :cry: Do vậy, vừa để tiện làm vừa thể hiện tinh thần DIY, em đã tháo tung toàn bộ cái xác amp đó ra rồi. Linh kiện thu hồi được mà em cho là hữu dụng gồm: - 1 chassis gỗ rất to và đẹp tuy nhiên cũng cần phải đánh vẹc-ni lại - 1 volumn có núm đồng rất đẹp - 2 biến áp chỉnh hum bên ngoài bọc sứ - 5 chân đèn cũng bằng sứ luôn - 1 công tắc 6 chân - 3 cặp jack tín hiệu và 2 cặp cọc loa - 1 ổ cắm điện - 1 cầu chì "ngoại", vì khi tháo ra em thấy có một sợi dây đồng bên ngoài còn chì bên trong chảy đâu mất tiêu rồi. Ngoài ra còn 2 cục biến áp và một số tụ, trở khác không đúng thông số với sơ đồ mạch nên em để dành riêng cho dự án sau (pre-amp). Trong thời gian chờ đợi bộ nguồn và OPT của bác Via, em định cuối tuần này sẽ đi Nhật Tảo thu gom một số linh kiện còn thiếu cho amp 300B cũng như cho dự án DAC 1865. Vấn đề làm em nhức cả đầu là nên tập trung "hỏa lực" cho linh kiện nào đây, chủng loại gì? Ý em là sắp xếp thứ tự ưu tiên í mà. Mong các bác bỏ chút thời gian tư vấn cho em ạ. Cám ơn,
Em nè, câu hỏi của bác trông đơn giản nhưng cũng dễ gây tranh cãi lắm, theo em thì : 1 - OPT 2 - Tụ nối tầng 3- Tụ thoát Cathod 4 - đèn Rề 5 - Đèn 300B 6 - Dây tín hiệu bên trong 7 - Đèn Nắn 8 - Tụ lọc nguồn 9 - Trở thoát Cathod 300B 10 - cọc tín hiệu. hết chưa nhể, đói quá , bác xuống phở 24 với em bàn tiếp đi.
Bạn post thông số tụ lên đây, mình nghĩ tụ đó làm cho lọc nguồn tốt đấy hình như là tụ nichicon và nuvea, k mấy khi tìm được đúng tụ như sơ đồ đâu, mà tùy trường hợp mà mắc nối tiếp hay //. 2 cục nhỏ là 2 cục choke. Chassis gỗ trắc thi k đánh vecni, bạn chỉ cần dùng si cana k màu đánh là nổi vân gỗ và đẹp. Đừng đánh vecni. Bạn làm mình áy náy quá.
K biết bạn tính thế nào chứ mình chỉ tháo dây khỏi opt, tụ lọc nguồn blackgate, tháo tụ nối tầng, tháo tụ thoat kathod. Nếu bạn có những thứ đó thì chỉ hàn mất 10 phút là kêu ngay.
Sắp tới bác định làm dự án nào nữa không ? để em mở xưởng sản xuất chassis bán cho bác . :lol: Gmar.[/quote] Thiệt hông. Thì em nói rồi đó: Preamp cho 300B. À, em cũng đang có dự án ráp con DAC 1865 đó, bác tư vân dùm cách làm chassis cho em nó đi. Bằng gỗ hay nhôm, sắt nhỉ. Bổ sung thêm cho linh kiện từ xác amp 300B: - 2 diode cầu - 2 cục choke - 2 bóng 6H8C (được tặng, chắc dành cho Pre?) Kính
Vấn đề là em không biết sợi nào nối với tụ nào cả vì không có sơ đồ Hơn nữa nếu làm được cũng không mang danh là DIYER :lol: :lol: :lol:
