Nhờ hướng dẫn ráp "Lego" 300B

Mạch này tốt rồi. Bác có thể thay con Zenner 82V bằng đèn ổn áp 85A2 cho nó "all tubes"; thay ECL82 bằng đèn Nga 6F5P nếu bác kiếm không ra ECL82. Thậm chí nếu bác kiếm không ra cái biến áp xuất âm thì giữ nguyên phần nguồn và thay bằng mạch pre khác cũng OK



nếu em không nhầm thì bác đã mua cặp biến áp xuất này rồi nên cứ y thị thôi



Bóng ECL82 bác wá bộ sang em.
Thân



trời ơi, cảm ơn Bác nhiều nhiều, bây giờ em đang lo chassis đây, có gì Bác dành cho e ạ
thân

cảm ơn Bác nhiều, Bác cho vài chiêu rất quý báu, em đang ship cặp OPT về, bây giờ Bác làm ơn vẽ lại giúp em chỗ bóng 85A2 thay thế con Zenner 82V ạ
thân



Không cần phải vẽ đâu bác ơi. 85a2 là đèn ổn áp có tác dụng tương tự như diode zenner trong mạch nguyên thuỷ của bác. Mạch đó là mạch ổn áp dạng nối tiếp (serries regulator). Con diode zenner làm nhiệm vụ lấy áp tham chiếu. Chiết áp 100K để hiệu chỉnh Vout. Bác có thể thay con zenner đó bằng một đèn ổn áp bất kỳ trong khoảng 75V-105V như OA2, OC2, OG3, 85A2...(nhiều lắm em cũng không nhớ hết nữa). Bác tra datasheet của đèn ổn áp để tìm chân, rồi mắc nối tiếp anode của đèn ổn áp với anode của đèn 3 cực phía dưới, cathode của đèn ổn áp với mass. Sau đó chỉnh chiết áp 100K để có điện áp ra mong muốn.

Mạch ổn áp trên sẽ hiệu quả hơn nếu thay đèn phía trên cùng (trong mạch là đèn 5 cực) bằng một loại đèn gain thấp thôi nhưng có độ hỗ dẫn càng cao càng tốt, đèn 3 cực phía dưới thay bằng đèn có gain càng lớn càng tốt, như 12AX7 chẳng hạn.



Bác xem lại dùm thử ạ, em thấy mạch trên là dùng chỉ 02 bóng thôi mà cho cả 02 kênh, đèn ecl82 9 chân và đèn 5687 cũng 9 chân, không biết em đoán có đúng không, thanks Bác
thân



ECL82 là đèn kép. Vì thế trên mạch mới thể hiện là đèn 5 cực, 3 cực - chính là 2 nửa của ECL82. Xét về nguyên lý của mạch ổn áp này thì có thể thay đổi đèn kép đó bằng 02 đèn khác riêng rẽ để mang lại hiệu quả tốt hơn. Nhưng bác cứ làm theo đúng mạch cũng được rồi



okie, cảm ơn Bác, em đã hình dung rồi, Bác tư vấn theo kiểu rất hi-end và chuyên nghiệp nên tay nghề ngang ngang như em không theo kịp, vậy bây giờ em cứ ráp theo như mạch rồi sau đó mod lên nhé, thanks Bác, em sẽ cố gắng hoàn thành xuất sắc tiếp dự án này để không phụ lòng các Bác
thân



Để kỷ niệm 3 năm thành lập VNAV và mừng sinh nhật lần 2 của BTA, em lại lôi con 300B ra mod tiếp vì nó vẫn còn ù sau khi được mod tới version 3

Hơn nữa, lâu lắm rồi em có ghé Đấu Bà Bà "lượm" được cục choke 4H 200mA mà bỏ không cũng uổng. Đồng thời hôm Khô Trúc Thiền Sư đi Văn Môn về có tặng em cặp chân đèn 8 Pin nên lấy ra thay vô cho nó có kỷ niệm

Oái, chỉ thay hai cục choke nhỏ bằng một cục choke to mà em phải "quy hoạch" lại gần 50% cái amp luôn. Lần này em chỉ cố đi dây cho đẹp, bỏ qua yếu tố kỹ thuật. Riêng phần đi mass thì tuân thủ tuyệt đối theo sơ đồ của bác Rùm chứ không bạ đâu nối mass đó như trước.

Một sợi đi từ tụ nguồn trước choke -> tụ nguồn B+ -> tụ nguồn B++ -> điểm giữa hai diot cao áp; hai sợi cho hai kênh đi từ Mass loa+OPT -> tụ+trở thoát 300B -> trở gì gì đó 220K từ chân 3 đèn 300B -> tụ+trở thoát 6SN7 -> trở gì gì nữa 470 Omh -> trở mass đốt tim 6SN7 -> Volume -> Input

Trông thì có vẻ gọn gàng hơn nhưng em vẫn chưa dám cắm điện
Giá mà em còn ở SG thì hay biết mấy

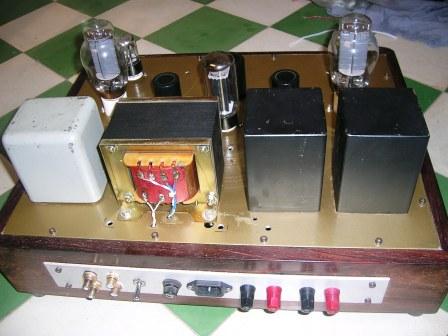

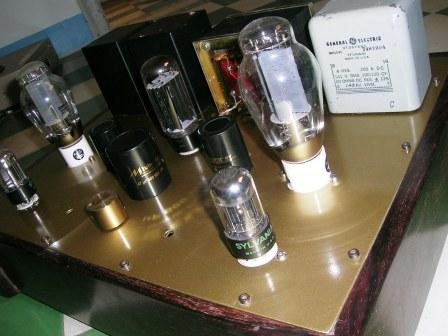

Bên ngoài nó như thế này:



Làm gì mà sợ thế !
- muốn chắc ăn, dò lại mạch, kiểm tra B+ đấu opt ra anod 300B, cao áp tại anod bóng pre có đúng không, sau đó kiểm tra các tụ lọc nguồn, tụ thoát catot xem có đúng chiều không. sau đó kiểm tra input, output
- nếu thấy okie thì đừng cắm bóng 6SN7, 300B vội, chỉ cắm bóng nắn rồi cắm điện nguồn đo thử xem B+ ra sao, đốt tim có đúng không. thường đo không tải thì B+ tại chân anod đèn rất cao, nhưng khi cắm bóng vào thì B+ sụt xuống vài chục volt.
- Làm tới đi, sợ cái giề. bóng 300B EH giá ......$, lắm, ..............tăng so với mấy năm trước có mấy chục % à ;
Giỡn bác chút thôi, cẩn tắc vô áy náy, kiểm tra hàng họ kỹ trước khi cắm tube



Hic, tối qua em ghim đèn nắn rồi liều mình cắm điện vào:
- Điện nhà đo được 230V;
- Đốt tim 300B: 5.48V
- Đốt tim 6SN7: 6.85V
- Cao áp thì chỗ nào cũng 500V??? Vậy là có vấn đề gì phải không bác? Vì sau khi đi qua một mớ tụ + trở + choke thì nó phải giảm xuống chứ?

Em vẫn chưa dám cắm 300B và 6SN7 vào



Tình hình có vẻ bác chưa cắm đèn vào là đúng. Bác chỉ hỏi như thế thì em nghĩ cũng rất khó trả lời dù điện áp đốt tim như vậy là hơi cao. Khi bác chưa cắm đèn 300B và 6SN7 vào thì xem hở mạch và không có dòng điện chạy, như thế, dù có chạy qua cái gì đi chăng nữa thì cũng sẽ chẳng hề có sụt áp --> không đo được.

Bác nên thật bình tĩnh và cẩn thận xem lại chân cẳng đèn đóm đã được hàn đúng chưa? Việc này rất quan trọng vì ví dụ nhầm cao áp thành đốt tim thì đèn 300B hay 5U4GB sẽ sáng hơn bóng Điện Quang đấy ạ. Tiếp theo là kiểm tra mấy con tụ lọc nguồn cao áp phải đấu đúng cực âm dương,.... Điểm lấy cao áp ra từ đèn nắn phải ở chân đốt tim chứ không phải chân cao áp của đèn nắn nhé.

Còn nếu không yên tâm thì cuối tuần chở lên Rùm Beng quá để nhờ kiểm tra cũng như nghe Sumo luôn thể. Thấy bác lọ mọ một mình ở dưới bọn em trên này cũng không yên tâm lắm.



Hic, tối qua em ghim đèn nắn rồi liều mình cắm điện vào:
- Điện nhà đo được 230V;
- Đốt tim 300B: 5.48V
- Đốt tim 6SN7: 6.85V
- Cao áp thì chỗ nào cũng 500V??? Vậy là có vấn đề gì phải không bác? Vì sau khi đi qua một mớ tụ + trở + choke thì nó phải giảm xuống chứ?

Em vẫn chưa dám cắm 300B và 6SN7 vào [/quote]

Bác cần người cùng lọ mọ cho vui không? Em xung phong, sau đó muốn test trên gold monitor thì đến nhà em, cùng ở Bình Thạnh mà



Wow, lên đời "màn hình vàng" rồi sao. Chúc mừng nhé. Khi nào rảnh em ghé đó rửa tai, chứ nghe 300B bằng bookshelf thì hơi bị ép bác nhễ :mrgreen:

Ý em là muốn giao lưu với TBG nên định mang qua đó luôn bác ạ.

Chúc vui,
ACNN



Điện áp đốt tim đèn hơi cao, bạn khoan cắm đèn valve vội kiểm tra chân cẳng và mạch như anh Pc_chip đã nói, sau đó đóng đèn 300b và 6SN7 , kiểm tra điện áp đốt tim ,nếu áp hạ đúng như yêu cầu thì thôi còn không thì dùng trở hạ áp xuống. Khi chưa tải thì cao áp khoảng 500V , còn tải thì thường áp còn khoảng 420V. Nếu đã cất tiếng hát, mời bạn qua topic viewtopic.php?f=46&t=2772 . Chúc vui



He he, cuối cùng em nó cũng đã cất tiếng hót mà không bị ho hen sổ mũi gì cả.
Hôm CN rồi bị gã Usher hãm tài quá nên hơi bị quê.

Nhưng mà cuối cùng thì em cũng nhờ các bác trong nhóm hien.t.nguyen đo dùm và được kết quả như file đính kèm.

Em thắc mắc là tại sao amp 300B mà chỉ ra được 1.28W và tại sao tại tần số 8K thì nó lại tụt xuống sâu quá vậy, điều này sẽ ảnh hưởng ra sao đến chất âm và cách khắc phục nếu ảnh hưởng xấu?

Trong lúc tháo chân đèn ra em làm gãy chân con điện trở 22K nối từ chân 3 đèn 6SN7, lục trong đống trở còn lại chỉ mỗi cặp 20K nên em thay đại vào.
Đồng thời do không tìm được con trở 1K nối giữa chân 1 và chân 5 nên em nối bằng cọng dây điện luôn. Không biết tác dụng của con trở này làm gì nhỉ?

Mong các bác tận tình giúp đỡ ạ, thà không biết số đo em nó thì thôi chứ biết rồi mà thấy bất thường như vậy em khó ngủ lắm :?

Cám ơn,
ACNN



Tối qua cũng hí hoáy đo thử thì được như sau:

- Điện nhà: 231V
- Cao áp: 418V
- B+: 400-408V
- B++: 385V
- Chân 2 đèn pre: 254V
- Chân 5 đèn pre: 90V
- Chân 3 đèn pre: 94V
- Chân 6 đèn pre: 2V

Riêng tại chân 3 đèn 300B thì không đo được, còn hai chân đốt tim thì đo được AC 66V.

Kính báo,
ACNN



Lạy ông đi qua, lạy bà đi lại.
Làm ơn cho em xin một chút lời vàng ý ngọc đi ạ.



Thế mà đèn 300B không thăng ah? Em thấy hơi lọa đó :?



Cái này đèn Bác có sao không ợ? :?:



Tối qua em nghe liền tù tì hai đĩa Giáng Sinh luôn mừ :roll:
Hay là em đo lộn rùi



không sao bác ạ, e nghĩ ACNN ghi lộn ở đây chăng?!

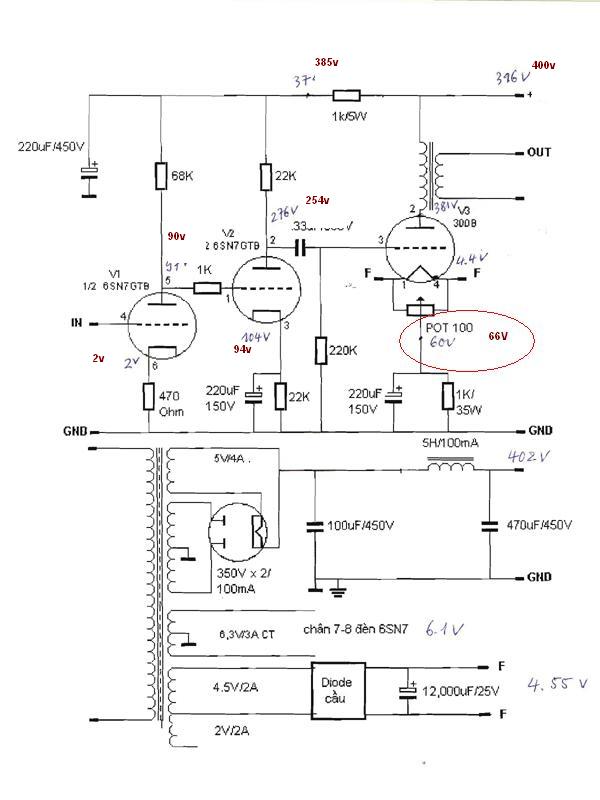

mời bác xem hình các số đo đạc chiếc amp 300B ver.1 của e với ACNN cũng na ná giống nhau,
@ACNN: mà chỗ 66V này là DC chứ, nếu con trờ cathode của 300B bác để 1K, suy ra 300b của bác đang chạy dòng 66mA (I=U/R=66V/1000R=0.066A=66mA), chỗ đốt tim thì chỉ có 4-5V



He he, đúng là Mod nhảy vô có khác
Đúng là 66V AC, còn chỗ nào thì chắc em đo lộn rùi.

À, còn cái vụ máy đo chỉ đo ra có 1.28W là sao hở bác (xem file excel bên trên í :wink: )
