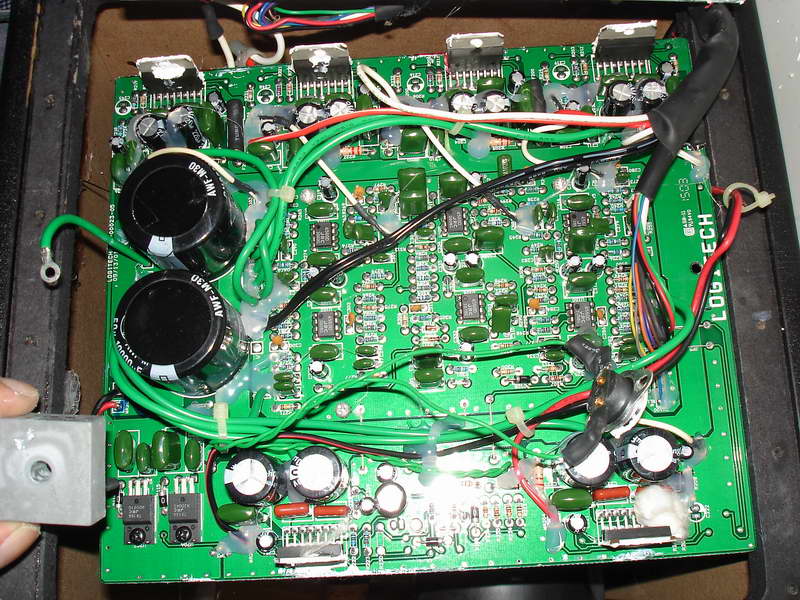

Xin chào các Bác, Em có 1 bộ loa vi tính Logitech Z560 (4.1). Tối qua em có mổ bụng nó ra xem thì thấy hình như nó chạy bằng 6 con TDA7294 (em đoán như vậy thôi, vì em chỉ thấy được chữ TDA 72xx, phần còn lại bị con vít giữ TDA che mất). Em mô tả vài dòng về bộ này nhé: Amp sử dụng 6 con TDA72xx :lol: Chắc là phần Amp cho Sub nó sử dụng 2 con TDA. Hầu hết các tụ trong mạch đều giống với đồ TQ mà em vẫn mua ngoài chợ! (vì bộ này là Made in China). Phần nguồn sử dụng 1 biến thế 6A: em thấy sao nó cứ nhỏ nhỏ làm sao đó (em đang sử dụng biến thế 15A cho cái Amp TDA7294 của em, vậy nếu theo cách tính toán của bộ Logitech Z560 thì em có thể lắp thêm tới 13 con TDA vào nữa :shock: ). Tụ lọc nguồn gồm 2 tụ 10.000uf. Về phần loa, em không thấy gi gì cả ngoài chữ Logitech. Nhưng theo em biết thì nó sử dụng loa 6.2 Ohm. Driver của Sub là 8". Còn driver của loa surround hình như cỡ 3.5". Với dàn này, em chỉ thích mỗi tiếng Bass của nó thôi, rất dày và có uy lực. Vặn volume mà hơi lớn thì chắc là nó thổi bay hết mấy tấm kính của nhà em mất :lol: Tuy nhiên, âm cao của nó thì hơi yếu và tiếng trung thì hơi khô. (Hơi ngược lại với con TDA7294 của em đã làm: âm trung và cao rất rõ nét, bass thì hơi nhẹ.) Sẵn có 1 tí kinh nghiệm khi lắp TDA7294, em định mod con này lại để cải thiện tiếng Trebe. Các Bác có gì tư vấn giúp em nhé. Em định Mod như sau: - Thay dây loa: hiện tại em đang xài dây loa theo máy, nhỏ xíu, giống như mấy bộ loa TQ khác! - Cho thêm vào mấy cái tụ dầu làm tụ nối tầng, hiện em còn 1 cặp của Bác Aries tặng, đang định kiếm thêm cho đủ. - Thay một số tụ trong mạch bằng loại tốt hơn. Em sẽ chụp hình post lên sau cho các Bác...mổ xẻ Kính mong các Bác giúp đỡ.
Bạn nên vẽ lại sơ đồ của toàn bộ cái ampli trong loa sẽ dễ nhìn thấy chỗ cần mod, dùng đèn bàn rọi xuyên qua mạch in sẽ dễ nhìn thấy mạch để vẽ.
Cảm ơn Bác, Bi giờ mà em vẽ lại sơ đồ thì em thấy...ngán quá . Thôi, để khi nào rảnh em mở ra rồi chụp lại thật kỹ càng để các Bác xem. Rgds. ------ LE
Hay quá, không biết cái bác gì vẫn hay viết bài trên báo SGTT đâu nhỉ! Hôm nọ em gặp bác ấy thấy bác ấy bảo cũng đang chuẩn bị một dự án mod amp của loa vi tính thành loại hybrid, tầng đầu dùng tube của Anh Hai và Anh Ba còn tầng sau dùng 7294. Bác ấy bảo làm xong vụ này mà đăng báo thì ... "thôi rồi Lượm ơi..." Phong trào DIY trong nước sẽ phát triển như nhân bản vô tính vậy. Dạo này bác ấy im ắng quá, chắc là đang âm thầm triển khai đó. Bác Low-End thử liên hệ trao đổi kinh nghiệm xem thế nào ạ!

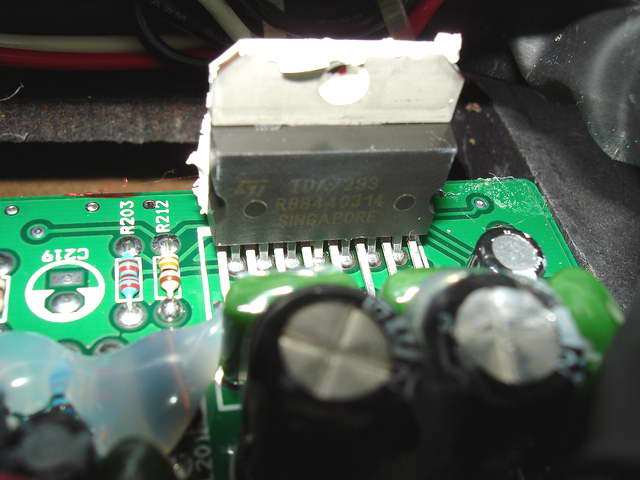

-> Vậy thì em an tâm, khỏi lo...thiếu đạn Bi giờ em cũng chưa định đưa đèn đóm gì vào đâu. Vả lại em thấy không gian của cái Sub cũng chật chội, bố trí thêm nhiều thứ nữa cũng không hay lắm. Tối qua em mất cả buổi để mở cái Amp ra ngâm cứu, nhưng thấy nó hơi khác với cái TDA của em đã làm quá, cụ thể là tín hiệu Input. - Em thấy tín hiệu input không đưa thẳng vào mạch khuyếch đại, mà được đưa vào 1 mạch sử dụng 2 con JRC...., em đoán là mạch lọc tần số, không biết có phải vậy không. - Tín hiệu từ mạch lọc tần số (???) được đưa sang mạch khuyếch đại sử dụng TDA7293 (khác với dự đoán của em!) bằng 2 dây (chắc bao gồm luôn cả mass tín hiệu) --> Như vậy, trong mạch này, tụ nào đóng vai trò là tụ nối tầng? Con tụ dán C242 hay tụ kẹo 104K mắc nối tiếp với L203 (có phải là cuộn dây, em chỉ thấy có vài vòng thôi) --> Nếu muốn đưa thêm tụ dầu vô thì thì phải làm như thế nào? --> Với sơ đồ như vậy, muốn thay bằng tụ tốt hơn thì nên thay cho con tụ nào và thay bằng loại gì? Kính mong các Bác tư vấn. Tks. ---------- LE
tda7293 cũng là bà con của 7294, nó chịu áp cao hơn và có chân buffer dễ dàng nối song song nhiều con để tăng công suất
Cái loa Logitech của em cũng giống như mấy cái loa...vi tính khác -> có 2 cổng để nối dây Bác ạ. ----------- LE
Cái vụ tạo âm thanh vòm ảo thì Bác đúng là đi guốc trong bụng em rồi :lol: . Bộ này có chức năng tạo âm thanh vòm ảo đối với nguồn tín hiệu stereo nữa. ------------ LE
hìhì đoán mò đấy bác ah,nhìn đống tụ xanh xanh bác mà thay nó thí vất đấy vì mấy cái bo công nghiệp 2 mặt muốn tháo ra thì phê đấy
Uh, em cũng thấy vậy. Board này hàn 2 mặt, không biết Bác nào có kinh nghiệm tháo linh kiện trên board 2 mặt không mách giùm em nhé. Nếu muốn tháo chắc là phải cần tới dụng cụ hút thiếc. Có "chuyên gia" nào của VNAV giúp em Mod cái board này với. Em tình nguyện làm chuột bạch cho các ý tưởng của các Bác luôn Rất mong nhận được các ý kiến của các Bác. Thánh kìu.

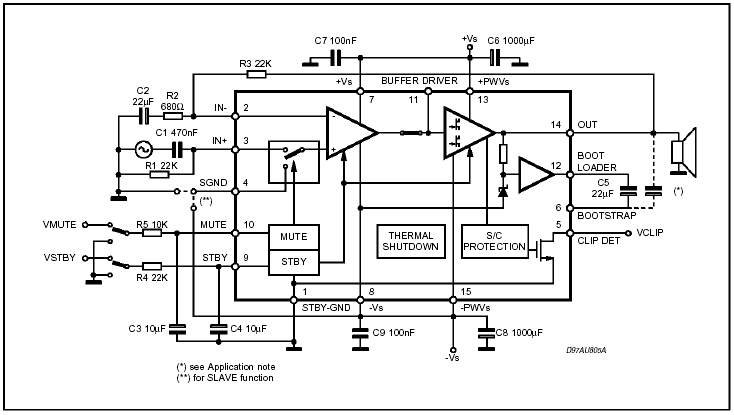

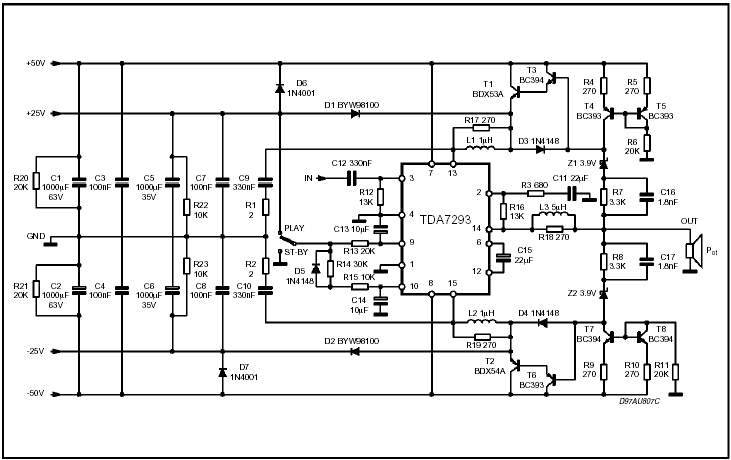

Híc, híc, :cry: , hổm rày chưa có Bác nào giúp em Mod cái Amp này nữa. Em mở ra mấy ngày rồi mà chưa làm được gì, để nó nằm lăn lóc 1 góc em thấy ngứa ngáy tay chân lắm rồi Thôi, em pót tiếp cái sơ đồ chân cùng với vài ứng dụng của nó cho các chuyên gia VNAV tham khảo luôn cho tiện. Không biết nó có phần nào giống với cái của em không. Em thấy nó cũng không khác gì nhiều so với con TDA7294. Kính mong các Bác giúp đỡ.

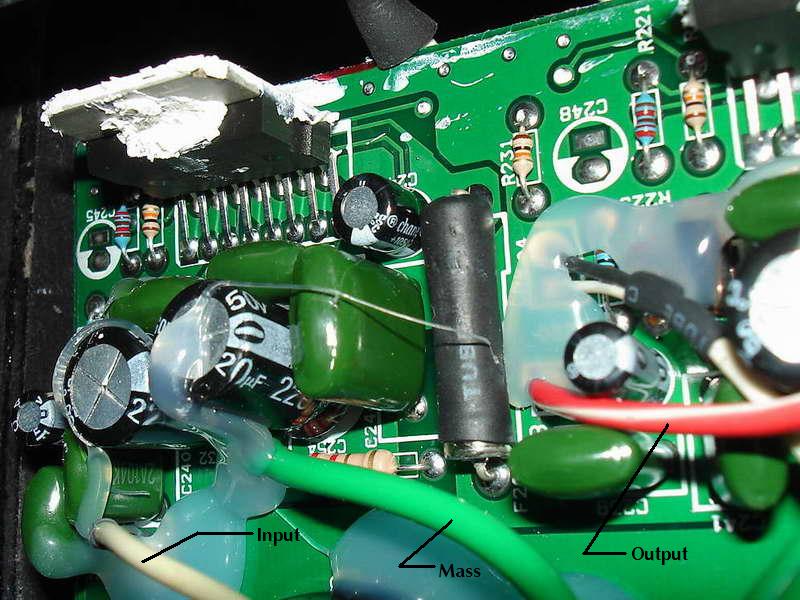

Em tiếp tục "nghiên cứu" mạch của nó đây. Nhìn vào tầng đầu vào Input, em thấy tín hiệu đầu vào đi qua 1 con tụ kẹo 104, tiếp tục đi vào cuộn dây L203 (Không biết có phải cuộn dây không nữa, em thấy mạch nó ghi L203-xem hình) và đi vào chân số 3 (chân Input) của IC. Chân số 3 và chân số 1 (input mass??) được nối với nhau bằng 1 con tụ dán C242. --->>> Xin hỏi các Bác, nếu thay con tụ kẹo 104 bằng con tụ dầu thì có tốt hơn không? Và nếu có thay thì phải thay bằng con tụ có giá trị là bao nhiêu? --->>> L203 có vai trò như thế nào??? Và có cách nào để Mod nó không? --->>>Tại sao chân số 3 (chân Input) và chân số 1 (mass) được nối với nhau bằng 1 con tụ dán C242? Con tụ này có tác dụng gì? Ở tầng tín hiệu Output, tín hiệu từ chân số 14 (chân output) đi qua 1 "cục đen đen, dài dài ", trên thân có ghi chữ "TUBE", em cũng không biết cái ni là cái chi nữa, tụ hay trở???. --->>>Có thể mod được gì ở tầng tín hiệu đầu ra này không? Vậy là rõ rồi nhé. Mong các Bác tư vấn tiếp. Em chờ tin của các Bác. Cảm ơn.
tí thấy mấy kênh có, mấy kênh ko có cái cục đen đen ở ngõ ra, thường ngõ ra nó có cuộn cảm mắc song song với 1 con trở 3W
Dạ, em xem kỹ trên mạch rồi, ở 4 kênh khuyếch đại, kênh nào cũng có cái cục đen đen hết, bên cạnh nó ghi chữ F200. Vậy nó là cái gì ạ. À, em quên. Em cũng vừa xem lại rồi. Loa Logitech của em có trở kháng là 5.5Ohm.
ah, anh nghiên cứu mạch của nó rồi anh vẽ ra lại shecma xem sao, chứ xem hình khó đoán quá, anh vẽ 3 đường, đường vào, đường ra và đường feedback là đường nối từ ngõ ra trở về ngõ vào

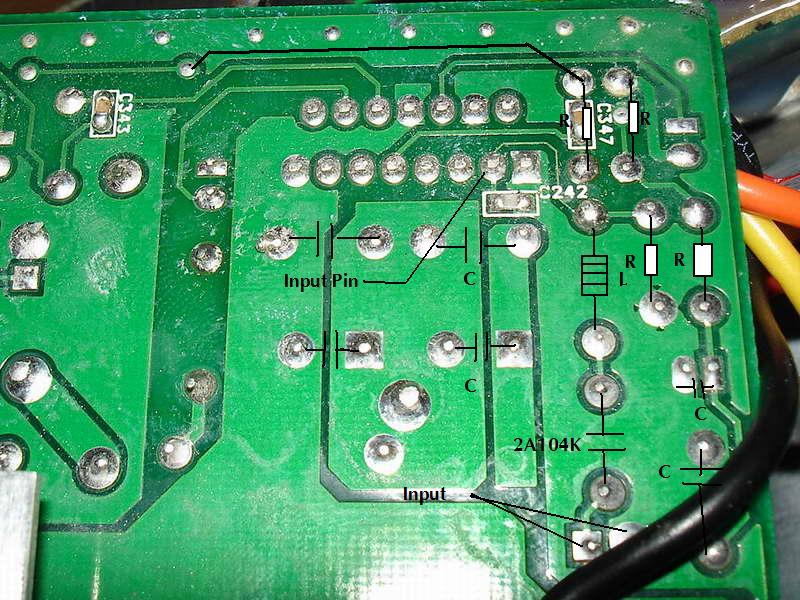

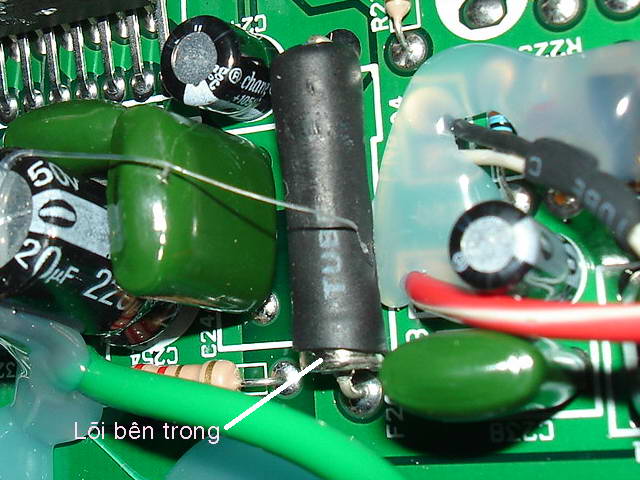

--->>> Có cắt ra chắc cũng chẳng thấy gì ngoài cái lõi kim loại của nó đâu (xem hình). Mình nghĩ cái cục F200 này có lẽ không phải là tụ đâu. Dùng đồng hồ đo thì thấy có điện trở khoảng 5 Ohm. Mình nhìn vào cái hình chụp từ bên dưới mà LE đã chụp và vẽ lại sơ đồ ngay trên mạch thì cũng khá rõ rồi đấy chứ, chỉ còn thiếu phần hồi tiếp thôi ---> cái này để về nhà mở mạch ra xem và vẽ lại cho rõ hơn. Mình thấy trên sơ đồ của TDA7294 mà các Bác trong forum thường làm thì phần hồi tiếp gồm 1 con trở 22K nối từ chân số 14 (ra loa) với chân số 2 (chân vào đảo) ---> sẽ coi thực tế và so sánh sau. Các Bác "chuyên gia" Viagraless, Aries, Rùm Beng, ThanhTruc, Yesterday, Acuti,... đâu rồi ạ. Chắc là các Bác đang ở bên Tube forum hết rồi. Các Bác lên tiếng cho em nhờ với :roll:

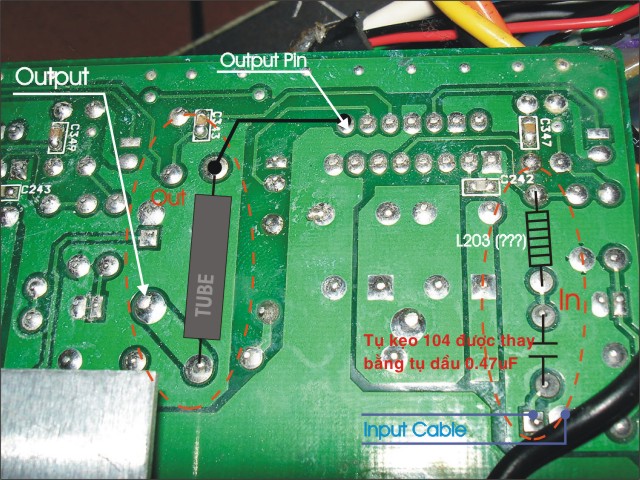

Báo cáo các Bác, tối qua em đã hì hục tháo 2 con tụ dầu VitaminQ trong Amp TDA7294 của em để Mod cái Amp trong loa máy tính. Em đánh liều thay con tụ kẹo 104 (0.01uF) trên đường tín hiệu đầu vào bằng con tụ VitaminQ 0.47uF (xem hình). Kết quả là...ngoài sự tưởng tượng của em, chất tiếng của nó hoàn toàn khác trước. Âm thanh của các loa surround được cải thiện đáng kể phần cao âm, nghe rất có nét. Phần trung âm thì có giảm hơn so với trước, nhưng trong trẻo hơn. Cũng giống như cảm nhận của em khi thay tụ nối tầng đầu vào từ con tụ kẹo sang tụ dầu vậy. Em cũng không hiểu tại sao 1 nhà sản xuất loa máy tính khá có tiếng lại thiết kế sử dụng tụ kẹo nối tầng nhỉ, chắc là để giảm chi phí! Thú thật là trước đây khi mua dàn này về thì em chỉ muốn bán quách nó đi, vì nghe chỉ có được tiếng trung và tiếng bass là tốt tôi, còn tiếng trebe thì quá tệ. Muốn tăng tiếng trebe thì em phải cho qua 1 bộ equalizer, nhưng nghe rất chói. Chỉ có nghe nhạc rock là phê thôi. Bi giờ thì dàn này ít kén nhạc hơn rồi. Tiếp theo, chắc em cũng phải nghiên cứu để mod thêm phần Sub. Nhưng bi giờ thì để em dành thời gian thưởng thức sản phẩm của em nữa chứ. To Bác Aries: Bác còn "đạn" cho TDA nữa không, Bác cấp cho em vài viên nữa nhé. Bi giờ con TDA7294 của em đã bị luộc mất cặp tụ rồi. Em sẽ chụp hình post lên sau, vì hôm qua em đang vội lắp vào để nghe thử quá nên chưa chụp hình được, với lại dây nhợ chằng chịt, em chưa sắp xếp lại được và cũng chưa cố định các tụ dầu nên cũng hơi phi kỹ thuật. Khi nào em hoàn tất sẽ post hình lên sau. Cảm ơn các Bác đã quan tâm giúp đỡ.

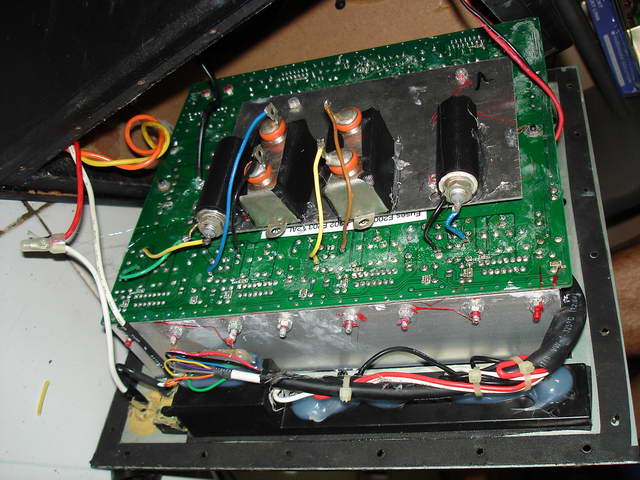

Xin chào các Bác, Em post hình cái board em đã thay 4 con tụ kẹo nối tầng bằng 4 con tụ dầu rồi. Kết quả như thế nào thì em cũng đã nói. Bi giờ thì em lại thích dàn này rồi. Các Bác giúp em với: Bi giờ thì cái Amp TDA7294 của em bị luộc mất cặp tụ dầu rồi, nên em đành cho nó vô 1 góc. Bác Aries có thể giúp em được không? Cảm ơn các Bác.
Các Bác cho em hỏi tí: Ở bộ loa Logitech Z560 của em, tại sao tụ nối tầng sử dụng cho các loa surround thì họ sử dụng tụ kẹo 104 (0.01uF?, không phân cực) trong khi họ lại sử dụng tụ hóa 1uF (có cực) làm tụ nối tầng cho cái Sub? Em cũng đã thử thay tụ hóa bằng tụ MKT 1uF, nhưng thấy không khác biệt gì nhiều lắm (chắc là tụ em thay vào không phải là loại tốt), trong khi đó khi thay tụ kẹo bằng tụ dầu thì khác hẳn. Em xin được hỏi tiếp, việc em thay 1 tụ nối tầng có phân cực bằng 1 tụ không phân cực như vậy có ảnh hưởng gì đến hệ thống không? Em nghĩ là tín hiệu vào ở dạng xoay chiều, tại sao họ lại sử dụng tụ có phân cực, như vậy là có phải tụ chỉ có tác dụng trong nửa chu kỳ của dòng điện xoay chiều không ạ?
