Báo cáo bác Quang Minh, em đã nhận được cục nguồn đôi ra được 110-0-110 vừa đẹp cho mạch điện này . Trong thời gian chờ đợi, mời bác xem mạch của em đã làm gần xong, thực hiện theo mô hình : QUI HOẠCH ĐÔ THỊ TP.HCM từ nay đến 1969.

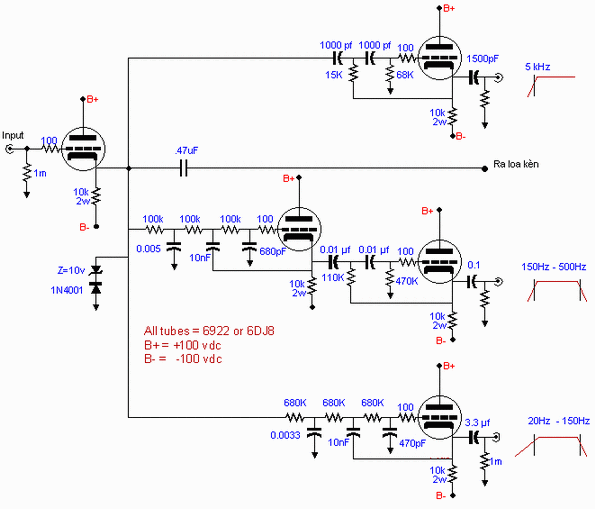

Chào các bác, cuối cùng sau hơn 1 tuần lọ mọ, em đã làm xong chiếc X-over theo mạch này đây :

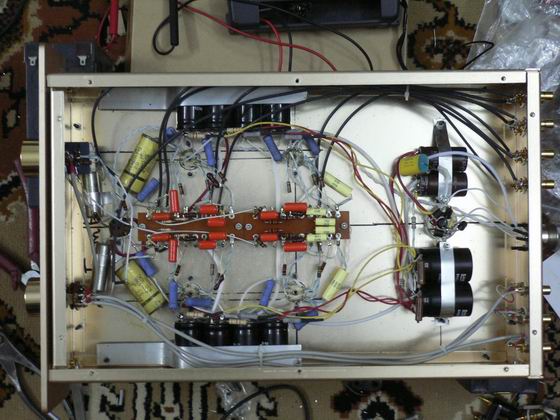

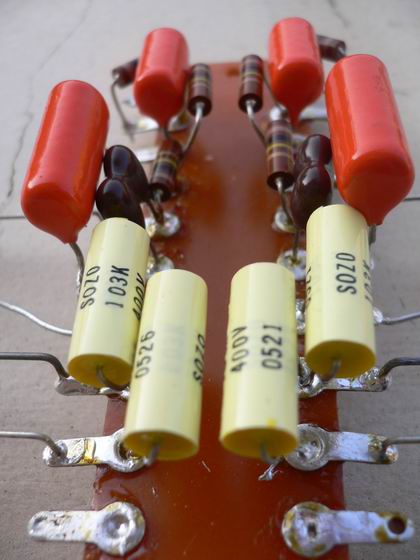

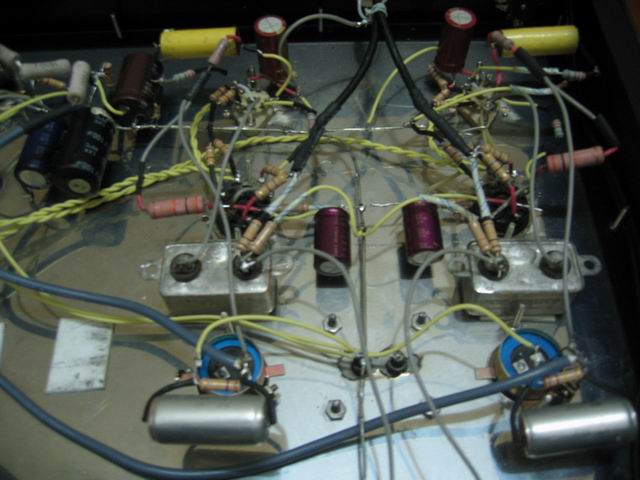

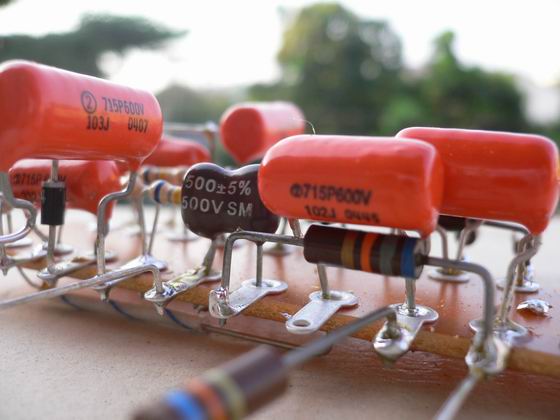

Đi mạch trông hơi ghê, nhưng mà em không biết làm mạch in, với lại quan điểm của em là đi dây thật ngắn ( chủ yếu dùng chính chân của linh kiện nối với nhau chứ không thêm tí dây dẫn nào )

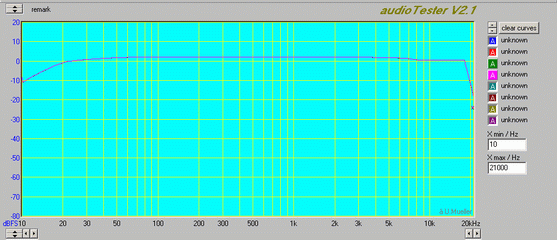

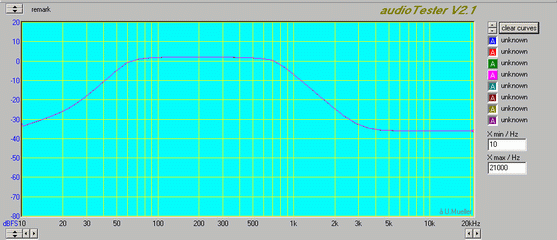

Và đây là dải thông tần ( dùng chương trìnhaudiotester )



Mạch điện có vẻ hơi phức tạp, tuy nhiên hiệu quả mang lại khá mỹ mãn, ( vợ em còn phải khen nữa là ).

Các bạn có thể thấy linh kiện trong mạch hoàn toàn là loại dễ tìm trên thị trường VN ( lý do em đã tính toán cân chỉnh lại từ mạch gốc ) Vậyxin mời các bạn làm thử.

Thêm nữa, sau 1 thời gian ngâm cứu, giờ đây em đã khá tự tin trong việc di dời đoạn tần số muốn cắt hay muốn nâng, do đó các bạn có nhu cầu muốn làm X-over theo sở thích riêng có thể liên hệ với em để chia xẻ thông tin ạ.

Kính chào.



=> Chúc mừng bác Via. Các dự án của bác chứng tỏ, với DIY, mọi cái đều có thể được.



Chú mừng bác Via !!!
Vụ này em cũng máu làm lắm chỉ phải mỗi tội nhà chật quá mà thôi.
Bác cho em hỏi chút xíu.
Cái đường Ra loa kèn ấy nó không được cắt xén tý gì à ?
Hay là loa kèn nó có phân tần thụ động rồi ?



He he, ấy cũng là chủ ý của em mà, bởi vì loa kèn của em chỉ chơi được từ 500Hz đến tầm 5KHz, vậy thì cắt làm gì ạ. Em vẫn giữ nguyên quan điểm tín hiệu đi qua càng ít linh kiện càng tốt.

Thực tế cho thấy, cái thứ mình nghe nhiều nhất được phát ra từ loa kèn ( là đoạn Vocal - Violon - Piano ) nên em nâng niu cái đoạn tần số đó lắm, Bác xem cái đồ thị tần số của Mid nó thẳng băng đấy. Còn linh kiện cũng dành loại tốt nhất cho nó : tụ ra Spague VitaminQ, ampli 300B, dây tín hiệu bạc, dây loa bạc... và phê phê phê....khoái quá.



cắt bằng cái tụ 0.47 đó bác Tý. Vụ này nhìn mà ham. Bác Tý hôm nào rảnh vào SGN chơi rồi xem vụ nhiều dải này cụ thể thế nào chứ nhỉ?



Cũng là vì em muốn bác đi trước, làm cho ngon ...để em còn theo nên xin được " vặn vẹo " bác thêm đôi chút.
Về cuộn dây trong củ loa kèn của bác đựợc thiết kế để chạy ngon trong khoảng 500Hz đến tầm 5KHz tức là ngoài dải âm thanh trên trở kháng của nó sẽ rất cao.
Về em kèn của bác thiết kế để chạy ngon trong khoảng 500Hz đến tầm 5KHz tức là nó sẽ cộng hưởng ... tốt nhất ở vùng tần số này. Nhưng nếu bác vẫn dùng đôi củ này lắp với em kèn to hơn thì chắc nó sẽ kêu xuống tần số thấp hơn 500Hz.

Như vậy, trở kháng cao => nó sẽ kêu bé hơn, ít rung hơn nhưng không có nghĩa là nó sẽ không rung, không kêu tẹo nào cả. Với vùng tần số cao hơn 5khz thường có mức năng lượng nhỏ nên không đáng ngại.
Ở vùng tần số dưới 500Hz mức năng lượng rất lớn. Loa kèn vốn nhạy nên bác không vặn to chứ nếu Center vô địch nhà bác lỡ tay vặn lớn Volume của em 300B mà bác không biết thì chắc cuộn dây trong đôi củ kèn của bác phải chuyển sang topic " Nơi yên nghỉ ...." :lol: :lol: :lol:

Vậy em xin được bày tỏ mối " quan ngại sâu sắc" này cùng bác.
Em trộm nghĩ nếu bác vẫn giữ nguyên thiết kế dùng 1 em tụ ( 0.47uF ) cho loa kèn riêng thì hay là bác thử thay tụ có trị số nhỏ hơn chăng ???

Mong sớm nhận hồi âm !!!



Chà chà , bác nào cũng bảo em thế, không nghe sao được ? OK tối nay em về thay vô đôi 0.1 cho chắc ăn.

nhỡ "cá không ăn muối cá ..... tèo" các bác chê cười .



Quá đẹp đấy Bác, Chúc mứng Bác. Chất âm ổn chứ Bác?.
Mấy nay em bận quá, bà xã em vượt cạn nên chẳng làm được gì cả.
Preampli em cũng hoàn thành tàm tạm, đã kêu được tiếng người đôi khi có tý chút tiếng ong bầu (nhiễu AC).
Vụ ''TL'' em sẽ co gắng hoàn thành sớm, Bác chịu khó đợi chút xíu nhé, có gì em sẽ Tel cho Bác .



Công nhận cái Active Cross của bác Via Pro và đẹp quá. Em xin copy mới được ( nhưng chỉ copy cái mạch thôi, còn chassis thì chịu thua ).
Tuy nhiên em còn lơ mơ ở chổ cách sử dụng cái Active Cross, bác cho em hỏi có phải cách đi tín hiệu là từ CD đến pre đến Ac Cross rồi chia ra 3 cái Power để đánh cho 3 cặp loa không ạ. Nếu đúng như vậy thì từ Pre vào Ac cross chỉ có 1 cặp giắc và ra là 3 cặp thôi, nhưng sao của bác em thấy 1 bên 3 cặp và 1 bên là 4 cặp lận. À cái này có 3 nút Volume để chỉnh 3 cặp loa phải không bác.
Cái nguồn sử dụng trong cross đó bác mua ở đâu vậy và nếu có thể bác liệt kê hộ em số lượng các linh kiện sử dụng để em dễ mua ạ.
Xin cám ơn bác thật nhiều !

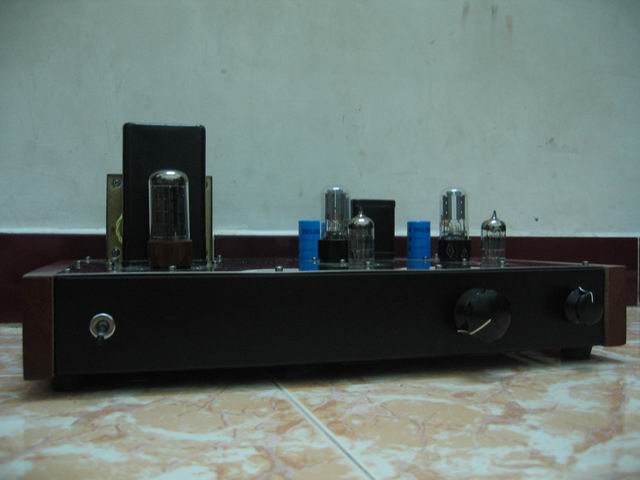

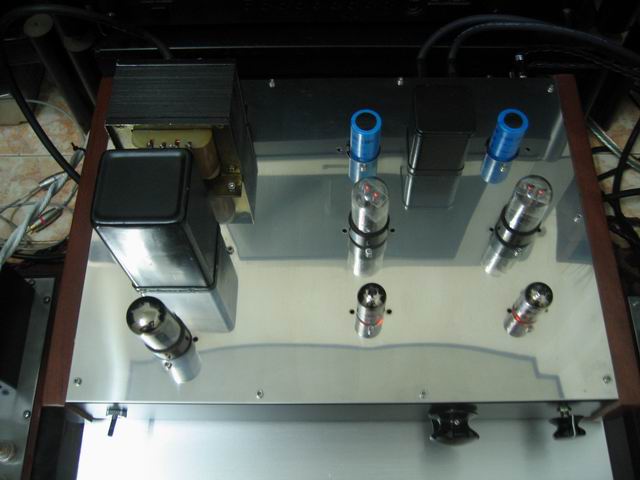

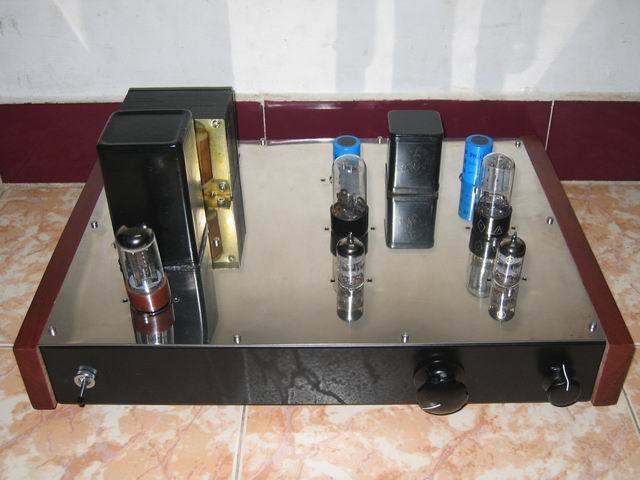

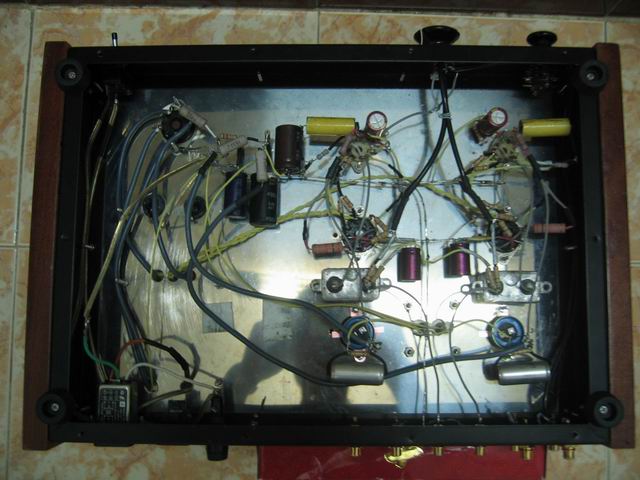

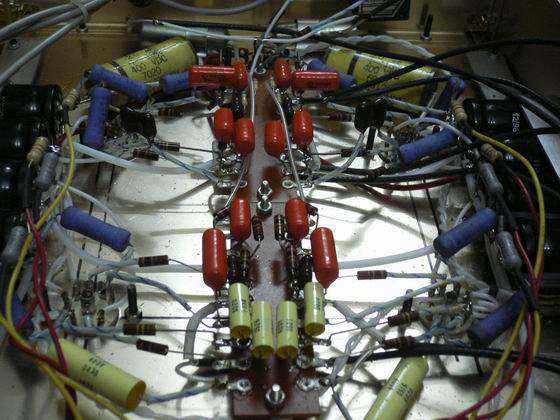

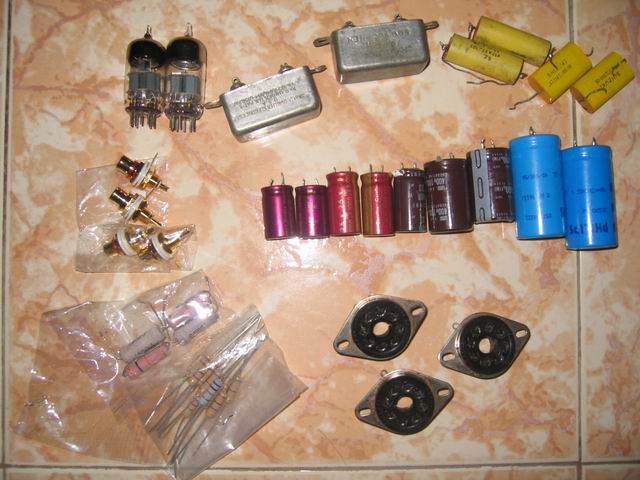

Em xin báo cáo vài hình ảnh dự án preampli của em.
Em xin chân thành cảm ơn Bác, Thanhtruc03, Teablue, Macao đã giúp em hoàn thành dự án !



Tiếp ạ



:x 2 cái button nhìn ...thấy ghét quá, hôm nào rảnh ghé qua em lựa mấy cái về gắn vô coi



Em thanks Bác ! Cái nút đó em sắm ở Bà Thanh.



Em xin báo cáo cụ thể;
1. mạch do Bác Thanhtruc design, bác Teablue mod. tăng thêm phần hay hơn.
2.Toàn bộ đèn do Bác Teablue cung cấp (nhà cung cấp có đủ bóng 6H1n dùng đến năm 2050)
3.Nguồn và choke 10H do bác Macao tặng.
4.Toàn bộ dây bạc đến dây đồng được Bác Thanh trúc tặng. Đặc biệt quả tụ khủng bố lọc nguồn.
Một lần nữa em xin chân thành cảm ơn các bác đã giúp em hoàn thành đồ chơi mới!
======================================================



Sẽ rất đẹp nếu cục nguồn có thêm cái hộp chụp lên, mà cái này thì em ..... có đó :lol: , bác cười cái nào ....



Bác QuangMinh có cái hộp luôn rồi nhưng chắc là đang bị vỡ đê nên chưa kịp gắn đó thôi.



Chào bác, tín hiệu cào thì chỉ có 1 đôi R-L thôi nhưng vì em tận dụng cái X-over này làm Rề luôn nên phải có 3 đường vào ( và 1 nút selector ), vì em lỡ làm nhiều ampli quá nên phải chia tới 4 dải ra . Nếu bác thích 3 dải thôi thì em cũng thiết kế cho bác được.

Linh kiện thì không có gì đặc biệt ( bởi em đã tính toán lại cho bà con dễ xài với điều kiện của VN )

Phần nguồn chỉ cần 1 cục nguồn 150-0-150 làm cao áp đôi, 6V3/3A để đốt tim các đèn. Do đòi hỏi nguồn đôi cân bằng nên em không nắn bằng đèn Van được mà phải dùng 4 chút Fred ( cái này rẻ rề )

Các điện trở, tụ lọc, tụ nối tầng em mua tại http://www.tubedepot.com, tổng thiệt hại chưa tới 70 đô, nguồn đi mượn, đèn thì xin xỏ, vỏ chassis mua tại HK khoảng 500KVND. vậy tính ra chú X over này chỉ tròm trèm 100 thôi



Bác đã nói vậy thì em cũng xin mạnh dạn làm phiền đây. Nhờ bác thiết kế hộ em cái mạch 3 đường tiếng như sau:
Tweeter từ 17kHz trở lên
Mid 500Hz - 17kHz
Low 500Hz trở xuống
Em tính làm cái này test thử cái driver RenKus-Heinz trong tần số từ 500Kz đến 17kHz. Như vậy với mạch 3 đường tiếng bác sẽ thiết kế thì mình có thể làm riêng phần này trước được không, hay phải làm 1 lúc cả 3 đường hả bác.



Cái gì cũng được bác ạ, Nhưng em không nói suông được mà phải về thiết kế, chạy thử và đo dải thông rồi mới dám post lên cho các bác ngự lãm.

Em hơi lăn tăn chút : tín hiệu trên 17KHz rất ít, có khi chỉ vài tiếng lẹt xoẹt, vậy cái loa treble của bác nó sẽ rảnh rỗi lắm. Thật lòng mà nói thì mấy cái loa treble giấy thì chưa chắc đã lên được trên 17 KHz đâu.

Nhưng tùy bác thôi, tối nay em về nghiên kíu nhé.



À chủ yếu là em test cái driver RenKus-Heinz, vì em thấy thông số hoạt động của nó từ 500Hz-17kHz nên muốn cắt trong khoảng nàynghe thử trước sau đó gia giảm tìm ra khoảng tần tối ưu cho nó. Cái driver này ít người sử dụng nên tìm mãi trong mạng mà không thấy thông tin về nó nên đành mò mẫn bác ạ
Cám ơn bác đã quan tâm, em chờ tin bác !
