Nhờ tư vấn DIY active crossover & preamp đèn (2in

=========================================
Em cảm ơn Bác, Em cũng muốn chụp nó lại lắm nhưng khổ nỗi chưa lấy được hộp.
Em đã nhờ Bác Teablue ạ.



hi hi, vỡ đê nhưng vẫn cố gắng đảm bảo vui pre mới không quên nhiệm vụ bác ạ.



Chắc bác Via nhiều việc quá nên quên cái vụ này của em rùi... :cry: :cry: hic hic



Các bác cho em cho hỏi

Thầy VIA đã lắp thêm tụ nối tiếp với treble chưa ? Có ảnh huởng gì không ?
Em đang định cho amply đánh HF (cắt ở mức 4000Hz) phi thẳng không qua tụ nhưng nghe bác Tyro khuyến cáo mà run!!!!

Tần số cắt của em sau Active crosover như sau
LF: 400Hz
MF : 400-4000Hz
HF: 4000Hz



Theo em phi qua tụ cho nó lành, nhưng mà như thế thì cần qué gì ampli. Thông thường họ làm ampli cho treble, còn siêu treble thì xài chung ampli với treble thông qua em tụ.

Trên thực tế, nếu chất lượng tụ không quá tệ thì em nghĩ là chất âm sẽ không sai khác bao nhiêu, mà lại an toàn tuyệt đối.



Đấu nối tiếp một con tụ 3.3uf với loa treble => Kết quả là nghe tép "bay" như loa bose AM5.
Xem tài liệu lại thì thiếu mất dải từ 4000- 12000=> làm gì chả "bay"
Cuối cùng thì liều tháo mẹi nó ra cho.. lành.. sống chơi tiếp... chết bỏ

Chưa thấy chết :shock: :shock: :shock:



Re: Nhờ tư vấn DIY active crossover & preamp đèn

Chúc mừng năm mới toàn thể VNAV.

Thưa các bác,

Năm mới, thấy mọi người ấp ủ nhiều dự án mới, em lại phải lôi cái dự án cũ xì từ 2 năm trước ra để bắt tay vào làm. Coi như là mới người cũ ta! Đây là cái Preamp dùng 2 bóng 6H30Pi kết hợp cùng X-over 2 đường tiếng dùng 2 bóng 6922 kết hợp trên một chassis.

Em đang cố chạy đua theo cái dự án ráp amply dùng đèn 46 của bác Rùm Beng đây ạ. ;-)

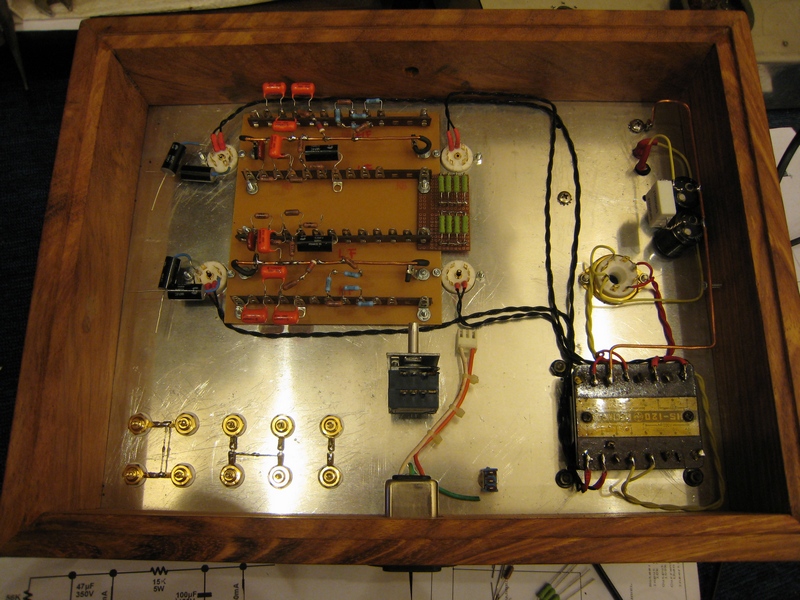

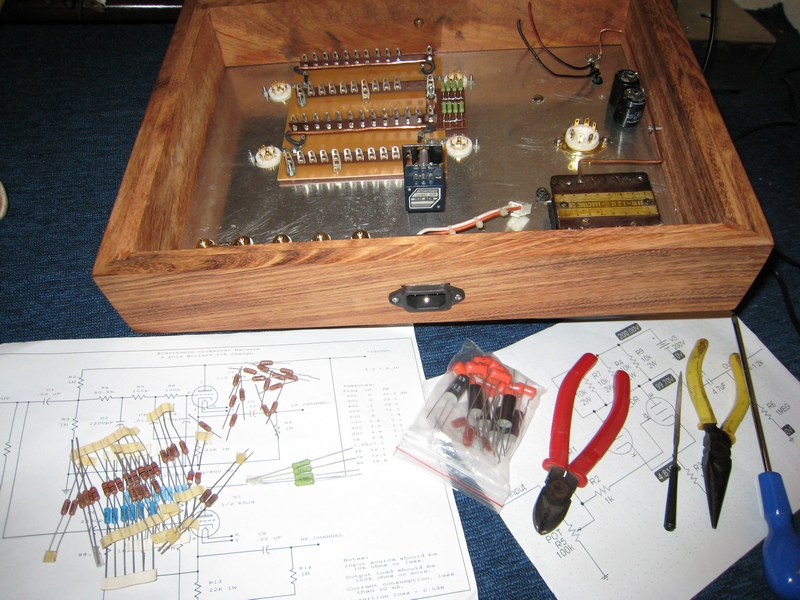

Em xin post một vài hình ảnh em nó đang trong giai đoạn lắp ráp lên để các bác cho ý kiến giúp ạ.

Kính các bác,



Re: Nhờ tư vấn DIY active crossover & preamp đèn

Công trình đầu năm của em coi như lại bị chậm so với tiến độ 1 lần nữa! Đúng theo kiểu công trình trọng điểm quốc gia! :-(



Re: Nhờ tư vấn DIY active crossover & preamp đèn

Sau thêm vài đêm trăn trở thì tối qua con Pre & XO của em đã chịu hát tiếng người. Tiếng nếu chỉ nghe qua tầng Pre thì không thấy khác gì mấy với không qua pre. Chắc tại các linh kiện của em còn mới cả chạy vài hôm rồi thử lại. Nghe luôn qua phần XO nữa thì độ động đúng là khác xưa rất nhiều. Độ tách bạch so với chỉ dùng 1 amp thì có phần tiến bộ nhiều. Có điều khá thất vọng là hiện tại em đang dùng 1 chú intergrated amp bán dẫn cho phần từ 800Hz trở xuống nên tiếng bass nghe không lả lướt như khi với 2A3. Kiểu này lại khổ rồi đây.

Hiện tại em nó chỉ còn 1 bệnh nhỏ là bị ù nền khá nặng... do vậy tuy là bệnh nhỏ nhưng để khắc phục thì lại là chuyện lớn. Em xin post hình và mạch lên để nhờ các bác bắt mạch giúp ạ.

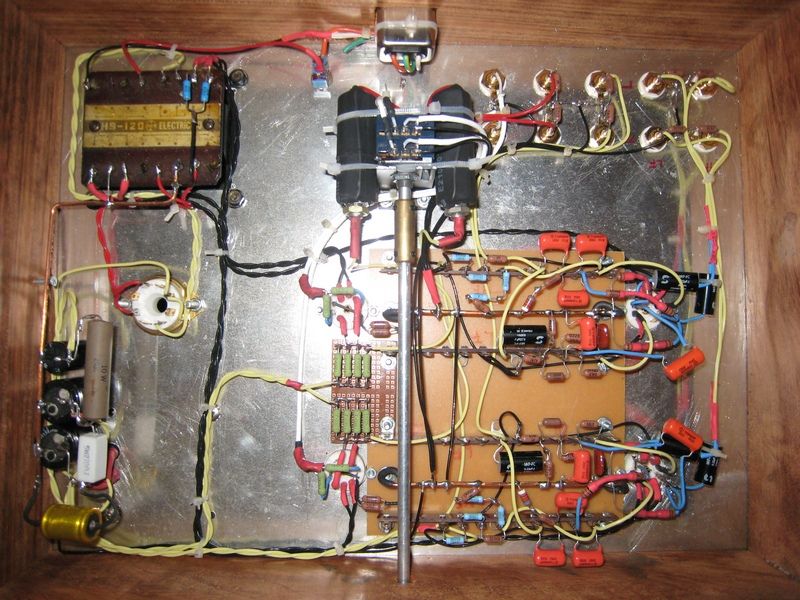

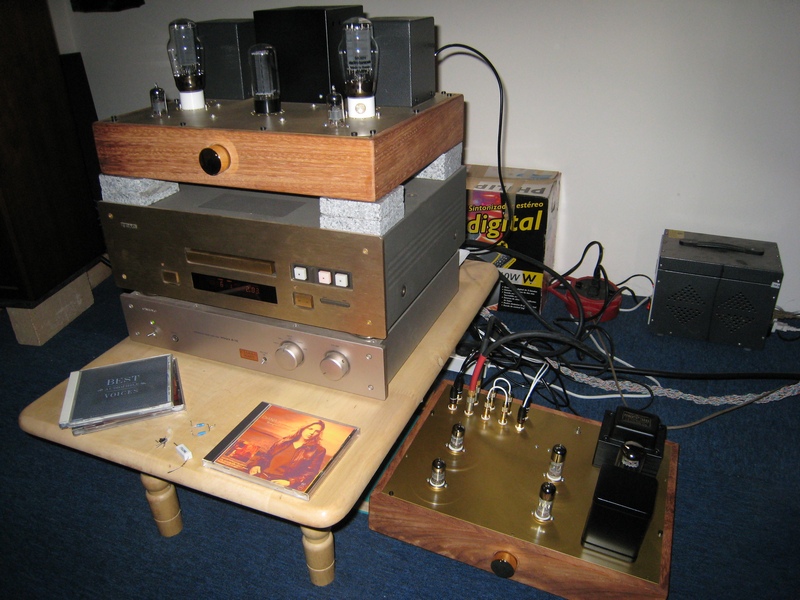

Đây là hình em nó sau khi hoàn chỉnh và nghe thử.



Re: Nhờ tư vấn DIY active crossover & preamp đèn

Em xin tóm tắt phần linh kiện và mạch của em pre này.

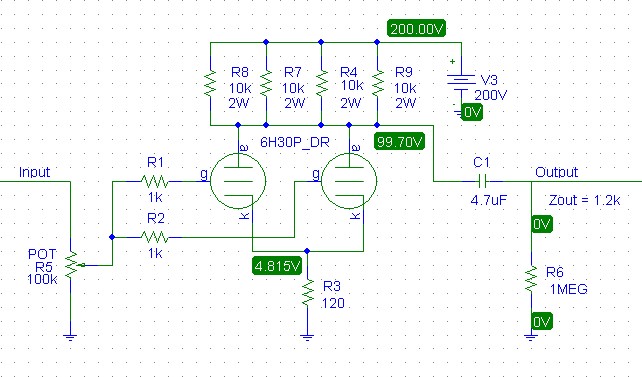

Phần pre amp dùng 2 bóng 6H30Pi-EB của Sovtek theo kiểu tải anode. Mỗi bên mắc song song 2 triode theo mạch do một cụ ở quan ngoại vẽ cho. Em chỉ có một thay đổi nhỏ là chỉ dùng tụ xuất 1uF thay vì đến 4.7uF như trong mạch. Cụ ơi, thông cảm nhé vì em đang có sẵn 2 chú VitaminQ nên dùng tạm vậy!

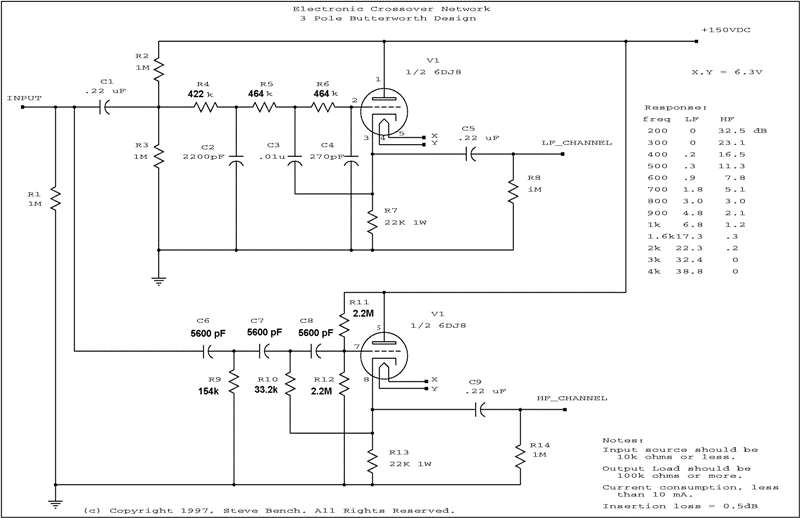

Phần Crossover dùng mạch dùng 2 bóng 6922 của bác Steve Bench, phân tần bậc 3 theo kiểu Butterworth cắt tại tần số 800Hz. Các tụ trên đường tín hiệu và tụ xuất cho phần XO em dùng loại 0.22uF của Solen.

Toàn bộ điện trở cho phần pre em dùng Kiwame, phần XO dùng Dale và Visey. Tụ điện cho phần XO dùng Ogrange Drop và Silver.

Phần nguồn. Do nguồn có cao áp 265V CT nên sau khi nắn qua đèn 5U4GB, em cho đi qua choke quân sự 10H rồi mới vào tụ 68uF và vào B+ cho 6H30Pi. Tại đây B+ đo được là 196V quá đẹp so với yêu cầu là 200V.
Sau đó đi tiếp qua 1 trở 2K5, 1 tụ 33uF, một trở 1K, một tụ 33uF nữa thì còn 146V làm B++ cho đèn 6922. B++ này cũng quá tốt so với yêu cầu là 150V.

Qua nghe thử thì hiện tượng ù nền xảy ra ở tầng pre, phần XO không làm tăng thêm tiếng ù nên được em đánh giá là hoạt động tốt.

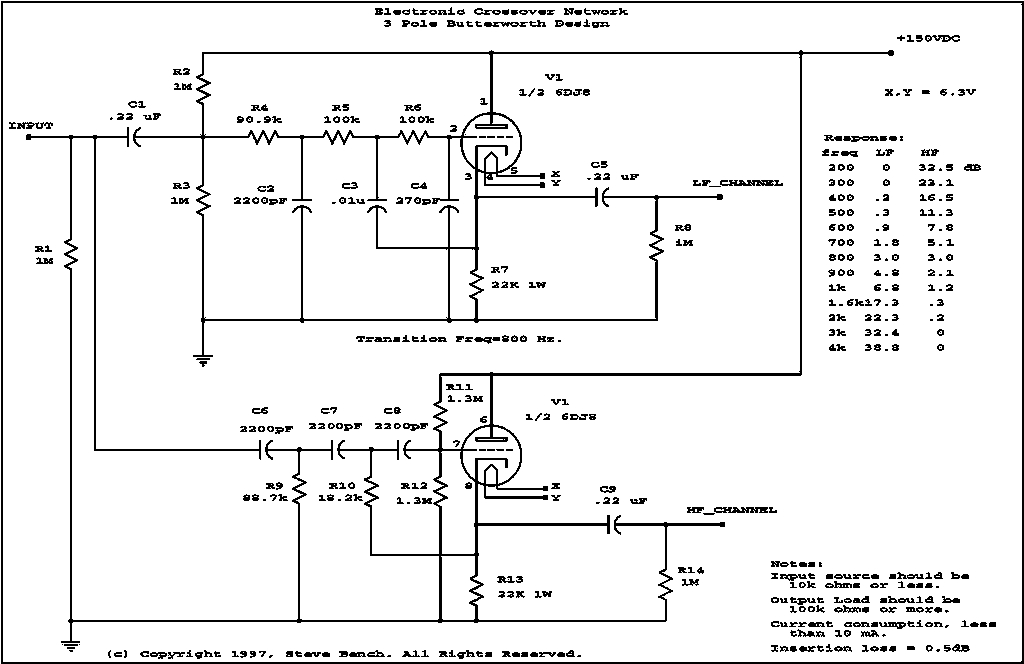

Sau đây là mạch, xin các bác cho ý kiến giúp em. Hình như dạo này các bác chuyển sang chơi toàn dải hết rồi hay sao nên ít thấy quan tâm đến cái XO này quá ạ. :-D



Re: Nhờ tư vấn DIY active crossover & preamp đèn

Xin chân thành cảm ơn cụ Dzê đã cung cấp cho em một mạch pre "ngon, bổ, rẻ" (dù em chỉ mới dùng với bóng 6H30P thường chứ chưa có 6H30P-DR hay 6H30P-Gold của EH). Xin lỗi cụ vì xin mạch đã hơn nửa năm rồi nhưng giờ em mới hoàn thiện được.

Cảm ơn bác Via đã cung cấp nóng dây quân sự đi máy và cọc tín hiệu Nhật...T, cũng như đã cho em "mượn" một cặp dây tín hiệu.

Cảm ơn Saigon HIFI đã cung cấp cho em các điện trở chính xác cũng như một số linh kiện khác (dù em còn đang nợ tiền đây)

Chân thành cảm ơn các thành viên khác đã động viên, xúi dục cũng như ... ngăn cản em làm sản phẩm này.

Kính các bác,



Bác cho hỏi Amp bác đánh tần số 800Hz là Onkyo A-1E hay là A-1E mk2 vậy?
Thân.



Amp đấy là A-1E bác Zorro ạ.



Re: Nhờ tư vấn DIY active crossover & preamp đèn

Chắc chắn bị ù là do cái swinging choke. Bạn tìm 1 cái trở lớn gắn ngay sau đèn valve thay cho cục choke. Đem cục choke đặt sau cái trở lớn, Phía trước choke có tụ lọc 68UF,sau nó có thêm 1 tụ lọc khoảng 100UF. Thay đổi trị số của trở lớn để có B+ đúng yêu cầu. Nếu có thêm choke thì cứ giữ swinging choke nhưng sau nó phải có 1 cục choke khá lớn khác.



Re: Nhờ tư vấn DIY active crossover & preamp đèn

Em cũng đang nghi ngờ là có thể do phần lọc nguồn. Em sẽ thử lại theo cách bác chỉ. Em định cho qua choke ngay để khỏi phải kiếm trở lớn, làm preamp mà chạy nóng hơn cái power amp thì các bác trên này cười em chết ạ! Tụ lọc nguồn thì em có sẵn.

Dòng tổng hiện giờ em tính khoảng 92mA. Nếu không dùng theo cách bác chỉ thì giảm áp qua trở của em phải khoảng 100V. Tính ra con trở cỡ 1K - 10W. Kiểu này chạy chắc nóng lắm đây. :-(

Cảm ơn bác Ham nhiều.



Em đã làm theo cách bác Ham chỉ,

Thêm 1 con trở 270R vào ngay sau đèn, thêm 1 tụ 33uF - 400V nữa vào sau trở và trước khi vào choke thì gần như hết ù (gé sát tai vào loa mới nghe thấy). Điện thế lúc này đang cao hơn yêu cầu 10V. Nhưng vậy là coi như tạm ổn rồi. Sáng mai sẽ chở lên nhà bác Rùm cho nó cặp đôi với cái amp 46 1W xem thế nào.

Thôi em đi dọn dẹp chiến trường đây. (Tuy có hơi bừa bộn tí nhưng so với chiến trường của nhiều bác khác thì cũng chưa phải là đối thủ).



Em hiện đang theo dự án giống bác Pc_chip, pre 6dj8 xuất âm UTC A20 rồi đến mạch active crossover , dựa theo mạch Steven Bench cắt 170 Hz, nhưng hiện tại bị lỗi phần trầm không có tính hiệu ra (cả 2 kênh) . Bác nào biết bệnh bắt giúp em . Thanks
http://members.aol.com/sbench101/Crossover/xover.gif



em nghĩ bác Duybom nên nói chi tiết hơn mạch mình đang dùng, có được hình chụp cách đi dây và bố trí linh kiện nữa thì chắc mọi người dễ bắt bệnh hơn ạ.



Có ngay đây các bác .

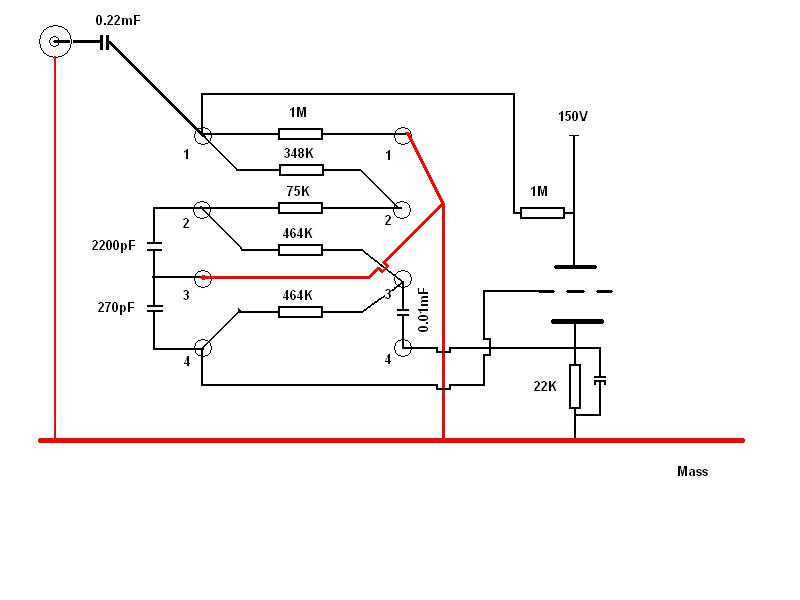

Mạch cắt 170HZ và sơ đồ bố trí linh kiện phần LF :



Mod nvduybom phải cố gắng lên , đừng nản chí . Đem ra Huế vào 1 ngày T7 đẹp trời A có thể giúp phần nào mà chưa biết chừng là đẹp luôn :lol:



Cám ơn bác động viên,em đâu có nản chí, đang thử tách ra làm pre và active riêng biệt cho nó chuyên nghiệp.



bác nvduybom đã thành công với dự án này ?



Dự án đang còn dang dở và ngưng lại vì bác duybom đang lo cho dự án Ampli vô địch :lol:



cảm ơn bác Danangtubes, chúc bác duybom sớm setup xong bộ dàn "ampli vô địch" hihihi.

@bác pc_chip dạo này có mod hay nâng cấp gì với cái Xover của bác không vậy?

số là em vừa được 1 bác đưa cho cái Active Xover Pioneer SF-850 để nghịch, sau khi được bác theloitran2001 tư vấn em về ghép thử và bắt đầu nghiện món này



và em cũng dự định lắp 1 cái activexover xài tubes thay cho con SF-850 ở trên.
