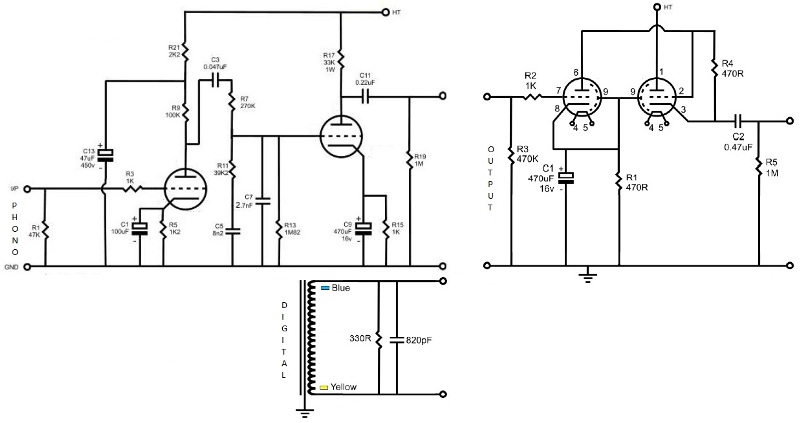

Em nhờ các bác tư vấn giúp em lắp thêm phần phono MM trong con DAC Audio Note Kits 2.1 của em. Do em muốn tận dụng phần biến thế nguồn, choke, bo mạch nguồn (đốt tim và B+) và bo mạch xuất âm dùng đèn 6922 sẵn có trong con DAC này, em định trước hết tách riêng phần biến thế nguồn (cho phần digital), bo mạch nguồn digital và bo mạch giải mã và biến thế I/V ra một chasis riêng, và sau này chỉ cần dùng dây tín hiệu RCA lầy phần tín hiệu anologue để đưa qua bo mạch xuất âm dùng đèn 6922 xử lý tiếp trước khi ra ngoài và đưa qua pre 45. Phần còn lại trong DAC (bao gồm biến thế nguồn, choke, bo mạch nguồn (đốt tim và B+) và bo mạch xuất âm dùng đèn 6922) em sẽ gắn thêm một bo mạch phono MM cũng dùng đèn 6922, tín hiệu sau phần này cũng sẽ được đưa qua bo mạch xuất âm dùng đèn 6922 xử lý tiếp trước khi ra ngoài và đưa qua pre 45. Mạch em định sử dụng như sau: Vậy nhờ các bác tư vấn giúp em xem dự án này có khả thi không, và có cần chỉnh sửa hay lưu ý gì không nha. Cám ơn các bác rất nhiều. Andersen
Re: Lắp thêm phần phono MM trong DAC tức là bác câu dây nguồn từ biến thế và bo nguồn của dac 2.1 ra 1 chassis phono box, sau đó ngõ ra tín hiệu của phono box này lại đi vào bo xuất của dac 2.1 ? điện thế và dòng có phù hợp không bác ?
Re: Lắp thêm phần phono MM trong DAC Trong DAC của em có 2 biến thế nguồn và 2 bo mạch nguồn, 1 cho phần analogue, 1 cho phần digital. Em chỉ tách phần digital ra ngoài rồi lấy lại tín hiệu sau khi giải mã vào lại, để qua phần mạch xuất âm 6922. Do em thấy phần biến thế nguồn và bo mạch nguồn này cũng được dùng trong pre L2 phono and line stage của Audio Note Kits nên điện thế và dòng chắc là ok.
Re: Lắp thêm phần phono MM trong DAC em nghĩ mình có thể tận dụng phần nguồn từ dac nếu phù hợp điện thế và dòng. sử dụng lại bo xuất thì khó à nha. yêu cầu mặt kỹ thuật và hoạt động khuếch đại bo xuất sau dac và bo phono có giống nhau không các bác ơi ? tín hiệu sau khi qua khỏi con giải mã có điện thế và dòng bao nhiêu bác ui ? liệu có giống như tín hiệu từ mâm ra ? em đang dùng cái dac na ná 2.1 và 3.1, nên rất quan tâm đến chuyện này ạ.
Re: Lắp thêm phần phono MM trong DAC Có gì đâc bác. Sử dụng bo xuất như một tầng đệm cuối cùng thôi mà.Bác ý DIY mạch phono riêng. Bác chủ chú ý em phần IV của DAC nó nằm ở đâu,vì tín hiệu từ ngõ ra của DAC rất nhỏ nên không có lợi khi dẫn xa.
Re: Lắp thêm phần phono MM trong DAC thì bo phono thay thế vị trí của bo digital. các bo kit, mạch dac của AN nằm riêng biệt nên dễ nhận biết
Re: Lắp thêm phần phono MM trong DAC Cái này cũng còn phải tùy xem bo xuất xài 6922 của DAC kia có làm nhiệm vụ IV không nữa , nếu có thì phải mod lại chút không thì phono sẽ hổng kêu :lol: Không rõ DAC của bác chủ xài là ver nào , có transformer IV không,nếu có thì ngon luôn :mrgreen:
Re: Lắp thêm phần phono MM trong DAC Phần DAC của 1865 thường có dòng ra 1mA và thường được dùng với trở I/V 200Ohm nên tín hiệu ra sẽ tầm 200mV (lớn hơn nhiều so với kim MM Phono. Bác chủ topic nên kiểm tra lại board DAC xem nếu trở I/V gắn bên ấy là có thể tách được. Có điều làm cách này xem dễ vậy chứ phải cẩn thận vấn đề về đi mass. Rất dễ bị hiện tượng tạo thành 1 vòng loop nên dễ bị ù lắm! Trước em định làm cái DAC dùng chung 1 tần buffer và có công tắc chuyển tín hiệu qua lại giữa 2 board DAC 1865 và 1541A nhưng bị chưa triệt được ù (có lẽ do em chưa làm công tắc chuyển luôn cả mass giữa 2 board)!
Re: Lắp thêm phần phono MM trong DAC Tín hiệu ra từ mạch digital sẽ qua 1 biến thế IV trước khi câu ra ngoài. Em sẽ lưu ý để 2 cái này chồng lên nhau cho nó gần, dây tín hiệu cũng sẽ làm ngắn thôi. Ngoài ra, phần mạch phono có vấn đề gì không bác?
Re: Lắp thêm phần phono MM trong DAC Nếu em nhớ không lầm thì cái biến thế này chỉ làm biến thế có tỉ lệ 1:1 làm đệm chứ không đóng vai trò I/V. (AN đưa vào cho có chất âm đặc trưng của biến thế thôi thì phải) hihi.... Họ vẫn dùng trở I/V trước 2 cái biến thế này bình thường thì phải.
Re: Lắp thêm phần phono MM trong DAC Bo xuất này chỉ có xuất thôi, không có gì liên quan đến phần digital cả. Chỉ có con điện trở 330R và tụ 820pF mắc song song ngay sau I/V transformers, nhưng em sẽ tháo cho nó ra khỏi bo xuất này luôn.
Re: Lắp thêm phần phono MM trong DAC AD1865 mà xài 330R lận , để về em thử với cái DAC nhà em xem nó có giống AN đc tẹo nào không :wink: Phần Digital bác tách từ đoạn 330R//820p trở về trước là chuẩn rồi. Bác nhớ đi mass cẩn thận ko lại giống lời bác Chip cảnh báo thì khổ :wink:
Re: Lắp thêm phần phono MM trong DAC Trong ý tưởng của bác chỉ có một điểm không phù hợp là tầng phono bác ráp theo mạch audionote dùng tụ xuất anode->z cao,tầng buffer dùng mạch SRPP ->z in thấp nên hai phần gắn với nhau không hợp ,gain giảm ,dễ méo bác nên kiếm mạch phono khác z out thấp hay qua tranfo thì hợp hơn.
Re: Lắp thêm phần phono MM trong DAC Vậy nếu em bỏ thêm một tầng CF vào giữa thì sao ạ ? Thật ra em cũng từng làm thế rồi ,nhưng sau khi lắp xong là trao tay luôn nên không được thử mà cũng ko thấy bị phàn nàn :wink:
Re: Lắp thêm phần phono MM trong DAC Ý bác là từng làm giống như của em hay là thêm 1 tầng CF vào giữa? Mà bác giải thích giúp em là thêm 1 tầng CF vào giữa là như thế nào vậy bác?
Re: Lắp thêm phần phono MM trong DAC Không phải ý em vậy đâu.Em đang hỏi bác DHT mà.Vì em đã từng làm thử như vậy rồi. CF nghĩa là xuất cathode đấy ạ.
Re: Lắp thêm phần phono MM trong DAC Hay là em dùng mạch xuất này, nhưng chỉ dùng 1 bóng 6922 thôi, 1/2 bóng cho 1 kênh, thay vì đấu // 2 nửa bóng:
