cái này dùng Tran mà bác , với lại em chỉ có mosfet kênh N thôi , nên kiếm mạch nào dùng toàn N-channel thì em mới làm được ạ . À , vậy thì con này là 2V bác ạh
to bác thienchay! kt boar bao nhiêu vậy bác? mà bác cho em hỏi,fet công nghiệp thì thường hệ số nhiệt âm hay dương Vậy ?nếu hệ số nhiệt âm thì mình nên làm mạch bias đơn giãn thôi,em ghét vặn vặn lắm,nhiều khi vặn mà chẵng thấy thay đổi gì mới cáu chứ.mà cái hệ số nhiệt âm,dương gì đó trên datasheep nó nằm ở chổ nào vậy bác?con irf510 có khó kiếm không bác?có lần em ủi và lắp mạch này rồi,nhưng không có con irf510 em lấy con bjt thay vào đó chỉnh chọt không tác dụng nên em liệng vào xó cho tới giờ luôn,chắc lại tìm nghịch tiếp quá. bác thiết kế tầng công suất fet nằm sang 2 phía rồi chồng vas lên cho gọn đi bác.chơi 4 cặp 1 kênh thôi nha bác.

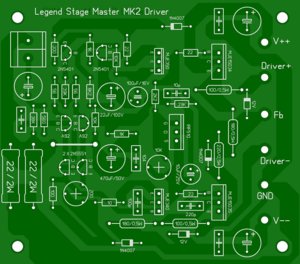

kích thước board Driver này chỉ 75mm x 85mm thôi bác ạ . Em cũng đang vẽ board Output , kích thước cũng chỉ 75mm x 2xx mm tùy số sò , số sò không quan trọng bác thích gắn nhiêu cũng được mà , quan tâm con lái tí là được . Thường thì Fet công nghiệp là Hexfet , có hệ số nhiệt dương , nên buộc phải bắt còn bù nhiệt lên Heatsink chính , còn Lateral Mosfet thì có hệ số nhiệt âm , em chỉ biết có vậy à .
Em thấy mấy hãng dùng con R này tới 20W bác ạh , em bắt trước làm theo thôi , con này hình như để lỡ có sự cố thì nó vẫn sống để amp còn sống theo .

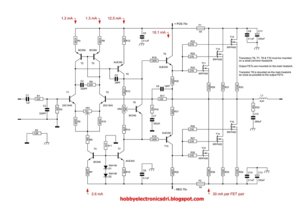

Tình hình là em thấy Sch này có công suất cũng hơi lớn , nhưng mạch điện lại đơn giản quá , không hề có bảo vệ gì hết , nếu lỡ mà chạm dây loa chắc đi luôn dàn sò :wink: nên em thêm vào mạch bảo vệ quá dòng cho Fet công suất , nhưng em không biết tính toán trị số các con trở sao cho hợp lý với Nmos này , mong có cao thủ nào đi qua giúp em xem như vầy thì có ổn chưa và chỉ giúp em cách tính mấy con trở trong mạch bảo vệ quá dòng với ạ . Em xin cám ơn .
Vậy như bác nói thì con trớ này mà quên gắn thì BÙM....hả bác? Để hôm nào em thử phát xem sao nhá ,fet nhiều mà lo gì hả bác :lol:

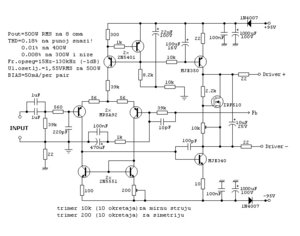

bác Thienchay cho em hỏi tí,con diode 4007 có tác dụng gì vậy bác(con //trở 220)mà cái mạch bảo vệ quá dòng của bác chắc chưa ổn,em thấy phần bán kỳ âm nó sao sao ấy.(mà cái chổ này em cũng không biết luôn,chắc phải lót dép ngồi hóng thôi.
bác có mà nói đúng,nhưng bác chủ thớt đang muốn làm một con ngon,bổ,rẻ để phục vụ paty ngoài trời bác ơi

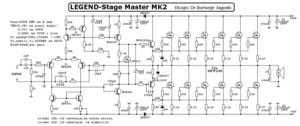

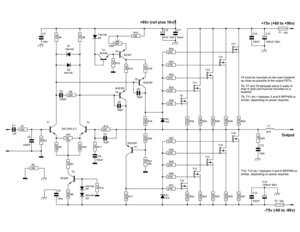

Hi hi , em cám ơn bác đã quan tâm nhé , nhưng em qua bên Diyaudio xin ý kiến thì người ta nói mạch Legend Stage này có 1 số lỗi trong thiết kế , không tin tưởng được cho lắm , và họ nói em nên để ý qua mạch Nmos của Quasi , và Quasi cũng là 1 member của Diyaudio , đó là mạch này ạh , em đã Layout xong cả 2 mạch Legend Stage và Quasi luôn , nhưng giờ muốn nghe ý kiến của các cao thủ xem nên làm mạch nào , vì em thấy 2 mạch đều không có bảo vệ gì hết , lỡ đầu ra có sự cố thì chắc đi luôn mấy con sò .
Em tính sẽ làm mạch này trước , để xem chất âm ra sao và cũng lấy chút kinh nghiệm với Nmos , em đã Layout xong , sẽ tiến hành tập tành ủi để thử nghiệm em nó , mong được các bác giúp đỡ ạ nhìn có 4 sò / kênh vậy thôi chứ nếu dùng IRFP460 , nguồn +/- 75V thì cũng dư sức 350W - 8 ohm / kênh đó ạh .
Em vẽ đại thì nó vầy , em thích càng gọn càng tốt , nhỏ nhỏ xinh xinh :mrgreen: , con Transistor bù nhiệt phải câu dây lên Heatsink chính ạ
Chào Bác. Cái mạch này nó có phần gương dòng điện và phần nguồn dòng, VAS, Driver rất giống với mạch MAIN 300W ( chợ Nhật Tảo có bán ), nếu lắp ráp thử nghiệm Bác có thể mua luôn cái mạch đó cải tiến chút là chạy ngay khỏi là ủi mất công. Tôi cũng đã lắp thành công NMOS trên PCB đó rồi. Thân
hi hi , em cám ơn bác nhiều nhé . Nhưng em thấy phần nguồn dòng cho Visai nó khác , và 1 vài điểm cũng khác , với lại PCB đó nó thiết kế không được tốt cho lắm , mass đi hơi ẩu :mrgreen: , mà mod lại em thấy cũng hơi cực , với lại em cũng chưa biết ủi bao giờ , nay tập tành ủi luôn cho nó biết . Có gì em sẽ nhờ các cao thủ trên này tư vấn hộ , mong được giúp đỡ ạ .
Bác làm phục vụ mục đích Hi-Fi công suất lớn thì cần có vài đặc tính quan trọng như hi-Slew Rate, hi-Rise Time, hi-BW.... Nên chỉ 1 vế xài N-channel theo chắc không nổi. Nên xài cả N lẫn P channels. Cho chúng đẩy kéo nhau! Nếu xài cả 2 kênh, em xin đề cử Anthony E. Holton AV400. 400W/4R chắc đủ làm bác thỏa mãn??? Mạch cấu hình symetrical như GM, dễ làm. Đã đăng trên Silicon Chip in June 1994 chắc không phải là đồ lừa đảo! Bác có thể thêm phần Driver cho nhẹ tải, thêm ít sò ngõ ra...
Re: Nmos Power Amp - Dự án ... khiếp !!! Em cám ơn anh nhé , nhưng mà em chỉ có mỗi Nchannel àh , chứ nếu có cả cặp thì em đâu phải khổ thế này . Nghe anh nói vậy chắc em không dám mơ công suất khủng nữa , em làm công suất vừa thôi , chắc tầm vài ba bốn năm trăm oát gì đó là được rồi :mrgreen: . hi hi .
Nếu là em, em sẽ không quan tâm đến mạch bảo vệ! Vì mạch nào cũng gây sai trở kháng, tạo méo phi tuyến. Là MOSFET còn đỡ, chứ BJT thì tác hại lớn hơn nhiều. Mạch bảo vệ cần trong Amp hãng, hay Amp chuyên nghiệp, vì mức độ làm việc nó rất cao, tổng trở từ 2 - 16 ohms chạy tất, chập tải cũng chả sao, cao tần cũng thế... :mrgreen: . Nhưng là amp DIY thì nên đơn giản nó tối đa, khả năng thành công sẽ cao hơn. Để bảo vệ nó, hãy tránh những tác nhân gây nguy hại ra. :lol:
Party ngoài trời bác nên chuyển sang BJT hết. MOSFET được cái không bị hư hỏng thứ cấp (second breakdown). Chứ BJT sẽ cho mức ra cao hơn xíu, vì bão hòa thấp. Chuyển đổi từ MOSFET sang BJT cũng dễ mà bác. Bias nó 0.55V thôi, cho sò chạy hạng B, có tín hiệu là dạng AB, để tránh quá nhiệt.
các bác có thể cho em biết những MOSFET nào có thể dùng được cho ampli không ạ?muốn biết con nào hệ số nhiệt âm,nhiệt dương thì đọc ở đâu vậy ạ? em thắc mắc là tại sao con IRF610 lại được dùng nhiều trong audio mà con IRF540 lại chả mấy ai nhắc đến,mặc dù phổ biến hơn ạ
mình nghĩ ngõ ra của bjt cao hơn mosfet là vì điện áp phân cực n cho bjt thấp hơn. Bjt thì chỉ 0.6v, còn mosfet thì cỡ 4V. mosfet thường có áp tối đa cao hơn nên lắp mosfet thì xài nguồn lớn là được. Cùng 1 công suất mà áp cao hơn thì dòng nhỏ hơn ==> méo thấp hơn. Có điều linh kiện khác cũng cần có áp cao==> tốn tiền hơn. Hạng B hay hạng AB là căn cứ vào dòng tĩnh, tức là dòng qua sò khi chưa có tín hiệu. Hạng B thì không có dòng hoặc dòng cực nhỏ, tức là bình thường thì sò gần như không dẫn điện. Còn hạng AB là có dòng đi qua nhưng trong quá trình hoạt động có lúc sò ngưng dẫn. Muốn cho có dòng qua sò, tức dòng C qua E(hoặc ngược lại) thì phải có dòng qua BE. Muốn có dòng qua BE thì điện áp BE phải cỡ 0.55V trở lên. Thật sự cái điện áp 0.55 chỉ là tương đối. Nó phụ thuộc vào dạng transistor. Điện áp BE và dòng qua sò rất nhạy với nhau. Từ 0 cho tới 0.55 thì không có dòng, nhưng có thể 0.555 thì sò nóng hổi luôn! Có con sò 0.45 là có dòng CE rồi. Vì vậy bà con xác định hạng hoạt động mà chỉ căn cứ theo Vbe là chưa đủ. Để tránh trôi nhiệt cho bjt thì tệ nhất là tăng điện trở chân E. Cách này sẽ làm tăng méo. Tui đang xài 0.47. Sắp tới chắc sẽ xài 0.1 hoặc 0.05 thôi! Con transistor dùng tạo áp phân cực sẽ được áp lên lưng con sò. Thường thì bà con thấy người ta chỉ xài 1 con tạo áp phân cực mà thôi! Tui xài 2 con luôn! Mỗi con tạo áp phân cực được bắt lên lưng con sò==> hiệu quả tăng gấp đôi! Ngoài ra con transistor tạo áp phân cực nên là con công suất cỡ vừa trở lên. Vì như vậy thì đặc tính trôi nhiệt nó sẽ giống nhau==> bù nhiệt chính xác, không quá nhiều hoặc quá thiếu. Nếu xài con nhỏ như 2N5551, 2SC1815, 2SA970 thì nó trôi nhiệt rất nhanh==> bù nhiệt quá nhiều! Tui thì xài con 2SD669 Cách cuối là dùng diode để tạo áp phân cực. Các diode này nên cho nó nằm lên lưng con sò hoặc cho lên tản nhiệt luôn! Để khi nóng thì điện áp diode sẽ giảm ==> điện áp phân cực cũng giảm==> dòng qua sò cũng giảm Ngoài ra, hãng freescale cũng có sx luôn còn sò mà trong đó có sẵn luôn con diode bù nhiệt===> ráp mạch dễ hơn, ở chung đế bán dẫn nên cảm nhận nhiệt độ chính xác hơn. Nói chung là về lý thuyết chứ phòng tui nhỏ. Thường tui mở nhỏ lắm! Chưa lần nào mở hết công suất mà lại mở liên tục, dài lâu nên thực sự cách của tui đang làm cũng chưa biết là đạt chuẩn hay không
Nếu là Lateral MOSFET thì áp bão hòa cao, còn MOSFET công nghiệp thì bị vướng cái phân cực. Do đó hao tổn cho công suất nhiều hơn khi xài BJT. Họ 2SC5200/2SA1943 bán đầy đường, phố xá kia. Phân cực nó bằng 0.55VBE nó sẽ không có dòng tĩnh chạy qua, vì chuẩn bị mở thôi. Nhưng trên mức đó một chút, nó sẽ mở. Ở chợ thậm chí có board còn phân cực cho sò 0.3V(???) tức là để cho sò tắt hoàn toàn, mở được tí tí thì nó mới mở! Nhưng dùng BJT có cái dở là phải nhìn SOA nó định số sò theo tải muốn có. Nhiều sò quá phải làm Triple Darlington, tăng thêm khả năng giao động.
