Em tách cái này ra từ dự án viewtopic.php?f=19&t=46412&start=125 Cái này các bác làm ampli đèn cũng có nhu cầu nên em tách riêng ra đây để bác nào đăng ký làm PCB thì vào đăng ký. Điều khiển Chọn ngỏ vào bằng relay + đóng nguồn chính bằng relay Lọc nguồn và nguồn cấp trước 12V,các bác dùng 1 cái biến áp nho nhỏ khoảng 12V-300mA là mạch hoạt động tốt.

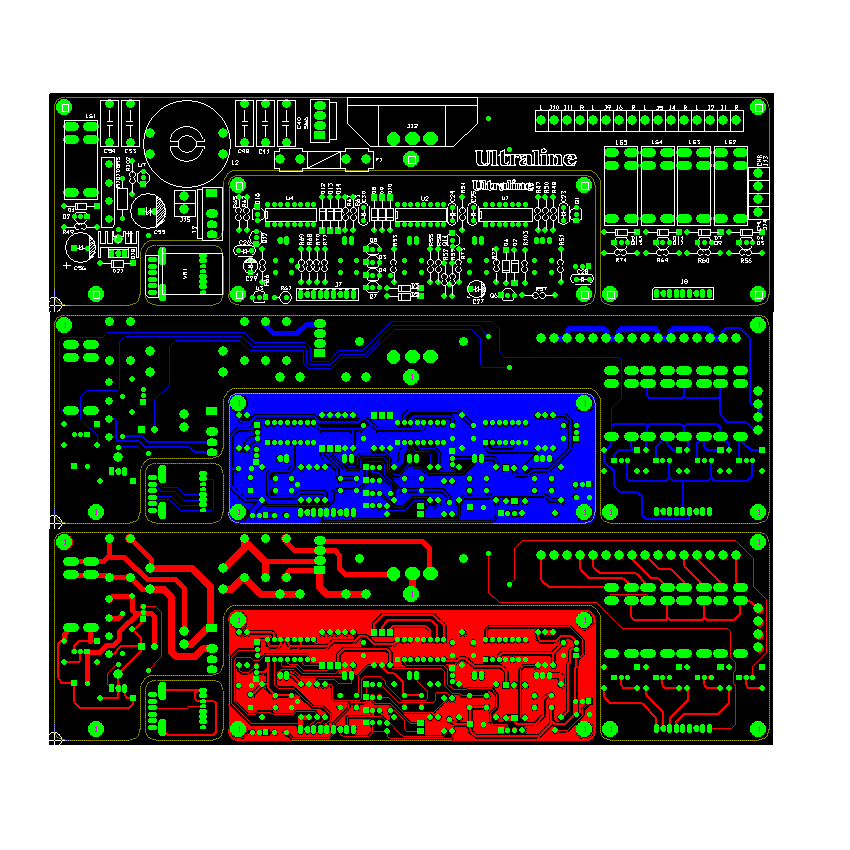

Re: PCB chọn ngỏ vào bằng Relay,xoay Volume,lọc nguồn...vào đây PCB em đã vẽ xong. Kích thước 8 x 24.5 cm Mạch in 2 lớp,có cả jack chữ D dùng để cắm dây nguồn vào luôn. Chọn được 4 ngỏ vào CD/DVD/AUX/TUNE Nguồn stanby Xoay volume. Các bác nào cần thì đăng ký,em gửi file về VN làm rồi chia nhau cho giá thành PCB thấp. Linh kiện em dùng ra chợ điện tử nào mua cũng có ngay. PCB này các bác bẻ ra thành 3 miếng rời nhau,phần điều khiển thì ốp vào mặt máy,phần ngỏ vào và nguồn thì đặt phía sau,phần volume xoay thì gắn đâu cũng được. Em nợ lại cái remote,em sẽ updat sau. :wink:
Re: PCB chọn ngỏ vào bằng Relay,xoay Volume,lọc nguồn...vào đây Cụ này mắn đẻ thật, em có mỗi cái board EL84 của cụ mần lên mần xuống, vật vã hơn tuần nay vẫn chưa đâu vào đâu mà cụ thì đã sòn sòn cho ra đời thêm vài dự ớn. Cụ chơi kiểu này ai muốn Diy 1 món hoàn chỉnh chắc không dám vào vnav đến khi mần xong quá.
Re: PCB chọn ngỏ vào bằng Relay,xoay Volume,lọc nguồn...vào đây Mấy Cụ kia réo quá em mới tách ra để mọi người đăng ký làm PCB cho nó rẻ. :lol: Bây giờ Cụ có đăng ký không :?: :lol:
Theo các topic của bác này nhiều mà không thấy động tĩnh gì thấy cũng buồn Tôi xin góp ý 1 chút về bo này: -nên tách rời thành 4 mảnh,phần nguồn và phần ngò vào nên nằm trên 2 bo riêng để có thể sắp xếp xa nhau tránh nhiễu. -Relay chọn ngõ vào nên chọn dùng loai hộp kín 8 chân nhỏ gọn,chuyên dùng chuyển mạch đường tín hiệu,ít sinh nhiễu khi chuyến mạch,tiếp xúc tốt và bền hơn loại relay dòng lớn,ở chợ có bán sẵn loại của Hàn quốc dùng tốt, tương tự như Takamisawa RY12W-K của nhật.4 relay này nên thiết kế cách nhau khoảng 1,5 ~ 2 cm tránh nhiễu các ngõ vào sang nhau và tương ứng với vị trí các ngõ vào RCA, thuận lợi hơn khi dùng gắn ngay sát các ngõ vào RCA này,rút ngắn đường đi của tín hiệu audio. Tôi đăng kí 2 cái cho phong trào xôm tụ nha
Cảm ơn bác góp ý - Em xếp nguồn và ngỏ vào trên cùng 1 cái PCB chứ nó không liên quan gì nhau cả và cách nhau rất xa đấy ạ. Vấn đề là phải đẹp và không được có dây nối lằn ngoằn nên em chọn giải pháp layout như trên - Relay RY12W em có rất nhiều nhưng các bác ở VN thì không chắc sẽ mua được nên em chọn loại relay 5A vì nó dể mua. Relay RY12W của em có đến vài ngàn cái.
Các Cụ đang gây sức ép với em đó à :lol: Cụ nào có máy CNC làm gổ thì lên phương án làm cái vỏ remote đi,em làm cái ruột bỏ vào,quá dể ẹc :wink:
Những cái này cái nào Cụ thấy đẹp thì làm bằng gổ vì em mua vài cái vỏ nó không chịu bán,mua khoảng 1000 cái nó mới dòm tới mặt em. Em cần : 1 phím power 2 phím up/down cho volume 4 phím chọn 4 ngỏ vào. Cụ design cái vỏ đi,bố trí phím bấm thế nào thì cho em cái bản vẽ cơ khí,em làm cái mạch y boong đút vào là xong. Hãng này nó chuyên làm vỏ remote,muốn in chữ mrhung751 vào cũng được luôn nhưng phải mua số nhiều Làm đồ chơi vài ba cái nó khổ thế :wink:
@mrhung751: Cụ nhớ chừa cái chổ gắn 2 cục pin 1.5V loại nhỏ đó nhá,không có pin thì nó hoạt động bằng...niềm tin đấy :lol:
Danh sánh,danh sách các bác ơi,rải như thế này em đi đếm à :lol: Dự án này em chia làm 2 phần để thực hiện. Phần thứ nhất là phần điều khiển,em đã vẽ xong rồi,em đặt PCB cho topic UCL Mosfet sẽ kết hợp đặt PCB cho topic này luôn. Phần thứ 2 là cái remote,chờ cụ kia làm cái vỏ remote em mới làm cái mạch bỏ vào,cái này nó tí tẹo,em sẽ thúc lưng cụ kia. Các bác tiếp tục đăng ký đi.
Nhưng em không biết thiết kế. Bác nào thiết kế được thì em phay bằng CNC cho chứ em có biết vẽ vời gì đâu. Vẽ bằng autocad
Cụ nào rành autocad giúp anh em cái đi. [/quote] Túm ngay cụ Gà bo li no Bác ơi! Nhanh kẻo Cụ ấy chạy mất!
