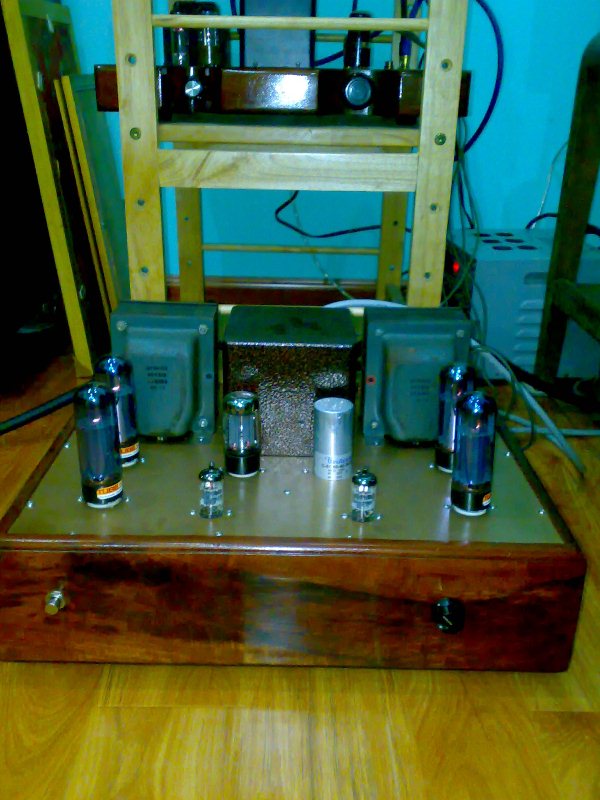

Phát hành PCB đèn Audio Note L4 EL34p & EL34i Amplifiers

Trở kháng OPT cao thì cho cái áp B+ cao lên 1 tí là OK. Trước em chạy EL34 PP áp 390V OPT 5K/8 ôm, kêu phà phà luôn.
OPT trở kháng cao thì tiếng trầm tốt hơn



cho em bon chen vớii. Trở khángg cao dong nghia voi cong suat ra thap -do meo hai giam-chat am tot hon...tien mayt nhung tat k mang bac oi... :mrgreen: co bac nao muon opt gia re made in viet nam oi em



Danh sách đăng ký OPT Thi Văn
1. Hại Điện: 01 bộ.
2. ntquang: 2 cặp
3. Nguyễn Hải Nam: 01 bộ
4. Lehuy 173: 01 bộ


..
10
tiếp tục đi các bác...
Hiếm có cơ hội thế này sao các bác đăng ký ít thế nhỉ. Với chi phí OPT như này em theo được dự án ạ.



Đến 26/12 thì cụ chủ thớt mới chốt đăng ký bo, em nghĩ số lượng đăng ký OPT của cụ Thi Văn nên chốt ở thời điểm 31/12 luôn cho đẹp. Hiện giờ đã được 5 bộ rồi, còn 5 bộ nữa thôi.



- Nguồn thì em tính như trang bên, nếu các tiền bối không có ý kiến gì thì cứ thế mà phang cật lực vào bác ợ (Fe 40, dầy 5,5 hay 6 gì đó theo cái cốt bán sẵn là được. Bác cứ táng 2 vòng/vol OK )
- Choke thì kiếm được Fe 28 trở lên (Fe càng ngon càng tốt) táng được trên 1000 vòng dây 0,45mm -->đạt 1H trở lên dễ ợt hehe
- OPT thì tùy theo Fe mình có thui cách tính thì.......để em đi hỏi tứ lung tung cái đã :lol:[/quote]
bác đã quấn xong cục nguồn chưa, bác cho em hỏi với thông số trên thĩ mỗi loại dây nên mua bao nhiêu thì đủ dùng? bác cho em biết để mai em đi chợ mua đồ về dệt cục nguồn trước? cám ơn bác nhiều



Em theo
1. Hại Điện: 01 bộ.
2. ntquang: 2 cặp
3. Nguyễn Hải Nam: 01 bộ
4. Lehuy 173: 01 bộ
5. New_mem: 01 bộ

..
10
tiếp tục đi các bác...



Em xin cầm đèn chạy trước ô tô đây, P2P nhé có gì làm đó



em đã đăng ký 01 bộ full chưa chuyển tiền nay em đăng ký thêm 1 bộ là nữa là 02 bộ , thứ 2 em chuyển khói. nếu được, bác chủ giúp
xin cảm ơn!



rất ngưỡng mộ. bác " Yêu bóng quá" đã làm nên tình yêu EL34 trên diễn đàn này rồi.



Nói thiệt chớ em thấy bác post bài giống post cho đủ 50 post quá. nếu muốn có đóng góp gì cho anh em thì nói, còn không thì lặn đi cho nước nó trong.



Sao khong thay bac DIY-lover phai hoi gi ta, hay chi dao choi chem gio thoi



Bác đã mua dây và action chưa ạ . Cuối năm bận quá, em mới dệt xong cục choke và làm xong cái lõi quấn của biến áp (phe của em 40mm nhưng cửa sổ hơi to hơn loại thông thường nên phải tự làm cốt). Công thức tính khối lượng dây thì ở trên forum có rồi nhưng em áp dụng thì thấy lần thì thừa dây, lần thiếu dây . Từ rút kinh nghiệm lần trước quấn em áng chừng khối lượng như sau. Xin ý kiến các bác chỉnh sửa lại cho chuẩn ạ
1. Phần nguồn: Fe 40, dầy 5,5 hay 6 gì đó theo cái cốt bán sẵn là được, 2 vòng/vol
a. Sơ cấp
- 1 cuộn. Em xài dây 0,8mm, dự tính 4 lạng
b. Thứ cấp
- Cao áp 01 cuộn: 275V/350mA: Em xài dây 0,45mm, dự tính 3 lạng
- Đốt tim 2 cuộn x 6,3V/4A đốt 4 đèn EL 34: Em xài dây 1,4mm, dự tính 1,5 lạng
- Đốt tim 1 cuộn 6,3V/2A đốt 2 đèn ECF80 và 1 đèn 12AU7 (Em tính nối chân 4+5 lại thành 1 cực, chân 9 là 1 cực rồi đốt bẳng 6,3V, đỡ phải tốn công quấn cuộn 12,6V hehe vì cuộn 2A dư sức đốt 3 đèn rùi mà): Em xài dây 1mm, dự tính 1 lạng
- Chúc bác thành công, làm xong bác báo cáo kết quả lên đây cho xôm nhé



Ở chợ có bán loại cốt 40x70 sao bác không chơi cái đó luôn...



- Em mang cả Fe ra cửa hàng thử rồi bác ạ, không vừa. Em phải tự làm lấy lõi cũng 40x70 nhưng cửa sổ to hơn (loại Fe này quấn nguồn không sợ thiếu của sổ ). Đây nè bác, cửa sổ những 3,1cm lựn



Cửa sổ vậy quấn thế thoải mái luôn quấn ko sợ thiếu ròi :mrgreen:
Bác quấn dây rối hay theo lớp vậy :?:



Ồ, bác nhanh chân thật, em tẩu cục Fe 38 xin về hơn một tuần nhưng chưa dệt được, chúc mừng bác nhé. Bác tranh thủ luôn choke, opt luôn nhé.

Em DIY toàn bộ luôn,



- Tuần tới được nghỉ Tết dương lịch vài ngày chắc mới xong cục nguồn ạ. Em sẽ quấn theo lớp, cách điện từng lớp cẩn thận. Em áp dụng triệt để 2 nguyên tắc khi thi công em amply này ợ:
1. Đẹp giai nhưng phải hát hay.
2. Làm chậm (có phân tích) cho nó sướng lâu :mrgreen:
Chúc cả nhà chuẩn bị đón Noen và năm mới thật nhiều niềm vui nhé



Noel chứ bác :lol:
Bác mà dệt đc từng lớp vậy bác thi công OPT luôn đê bác sợ giè ...



OPT của em dệt này :mrgreen:
Đủ đẹp zai chưa bác .......



- Đẹp đó bác, chắc bác định chinh phục Tango à :mrgreen: (Tango cũng làm thủ công mà). OPT em sẽ dệt sau cùng, vừa để luyện tay cho quen đã và cũng nghe ngóng xem có phương án nào khác không :mrgreen:



Phương án thì có nhiều mà bác...
Bác vào xưởng chế tác của Bác Tea là sẽ có câu trả lời ngay mà .
Hoặc bác qua Xưởng của bác " lexuanson " nhờ bác ấy tính toán dùm cho.



Sơ đồ quấn OPT:

Dùng cho loại đèn EL34/6L6/6550/KT66/KT88, GU50...

OPT push pull 6K : 6 ohm, Pout: 55W, Fcut: 15Hz, 125H
Pri : 2.700 vòng dây 0.30mm (cho tiết kiệm) hoặc 0.32mm (càng tốt)
Sec : 95 vòng dây 0.55 mm
FE lưỡi 34.5mm dày 60.5mm , lá FE mỏng 0.35mm (0.5mm cũng được, được 125H là thực tế loại fe choke Mỹ mỏng 0.35mm).
Chia đôi lõi để quấn sơ cấp. Vách ngăn lõi cưa một đường để cho dây thứ cấp chạy qua luôn khi quấn. Nghĩa là khi quấn, cứ quấn hết 1 cuộn sơ thì phải dừng, quấn nửa bên kia. Lót đều giấy hai bên, rồi quấn cuộn thứ chồng qua cả hai nửa lõi.
Sơ đồ quấn dây:
____1/2 lõi bên trái____ Vách ngăn đôi lõi _____1/2 lõi bên phải____
S1: 95 vòng chạy xuyên vách ngăn lõi
P1a: 450 vòng .... ..... .... ... ... ..... P1b: 450 vòng
S2: 95 vòng chạy xuyên vách ngăn lõi
P2a: 225 vòng .... ..... .... ... ... ..... P2b: 225 vòng
S3: 95 vòng chạy xuyên vách ngăn lõi
P3a: 225 vòng ... ..... .... ... ... ..... P3b: 225 vòng
S4: 95 vòng chạy xuyên vách ngăn lõi
P4a: 450 vòng ... ...... .... ... ... ..... P4b: 450 vòng
S5: 95 vòng chạy xuyên vách ngăn lõi

Ra dây:
- Đấu nối tiếp toàn bộ các cuộn sơ ở mỗi nửa OPT trước. Hai râu ngoài cùng chập lại là điểm B+. Hai râu còn lại là anod cho 2 đèn. UL tùy chọn là các điểm nối còn lại ở các cuộn sơ.
- Đấu song song toàn bộ các cuộn thứ làm ngõ ra.
Xong.

(Trích : Đại Sư 03 - GV team)



Lõi nhựa bác mua quầy nào mà đẹp thế :?:



Phong trào OPT lên cao độ rồi, không có ai quấn OPT xuyến cho mình học hỏi, thấy mấy cái fe xuyến mấy biến áp tư ngãu ngoài đướng rẻ mà ham quá à.
Bác Diy-LOVER có giúp được gì tính toán OPT xuyến không nhỉ.



Bác mua loại cốt sừng loại cứng là họ sẽ đưa cho bác hi



Thế ah! cám ơn bác, lần trước mua mấy cái bằng nhựa dẻo nhìn không đẹp :!:
