Phát hành PCB đèn Audio Note L4 EL34p & EL34i Amplifiers

em chưa nhận được, chắc chiều nay bác Luân mới rảnh việc, em ghé bác ấy lấy. Những linh kiện trên mạch Xã Đoàn , bóng biếc hầu như em có sẵn, trừ bóng EF86 chứ bóng EF804 Tele ông bạn em có nhiều



ef804 thông số the same 86 . Bác chỉ việc đảo chân là ok , việc này rất dễ vì bo đa năng e đã tính đến vụ này rồi :lol:



em chưa nhận được, chắc chiều nay bác Luân mới rảnh việc, em ghé bác ấy lấy. Những linh kiện trên mạch Xã Đoàn , bóng biếc hầu như em có sẵn, trừ bóng EF86 chứ bóng EF804 Tele ông bạn em có nhiều[/quote]

ef804 thông số the same 86 . Bác chỉ việc đảo chân là ok , việc này rất dễ vì bo đa năng e đã tính đến vụ này rồi :lol:[/quote]

Vâng, em cũng đã có ý như thế nhưng do chưa thấy bo ra sao nên mới ướm hỏi ý bác, cám ơn bác rất nhiều :lol:



Anh cuongnm xin cho tôi đc hỏi bóng này có giống hệt bóng ECF 80 ghi trong bo trên ko? Tks !
http://vnav.vn/forum/download/file.php?id=161805



Anh cuongnm xin cho tôi đc hỏi bóng này có giống hệt bóng ECF 80 ghi trong bo trên ko? Tks !
http://vnav.vn/forum/download/file.php?id=161805[/quote]


Em lanh chanh tí, chính hắn đó bác



Kích thước chassis em vừa đo là (rộng)375mm x (cao)170mm x (sâu)395mm. Cao không tính chân cao su, rộng và sâu không tính mặt mica trước ạ



Nếu có đợt mới mình xin đăng ký 1 bộ.



Nếu có đợt mới mình xin đăng ký 1 bộ.



Cám ơn Mod rất nhiều

Thân



OPT đã có bác Thi Văn giúp, chassis có đại hiệp nào đứng ra làm cho anh em không ạ. Em nghĩ chassis loại này làm không khó, mặt mica nhiều chỗ làm được, vỏ tôn dập đặt gia công khoảng trên 10 cái thì cũng nhiêu nơi nhận nhưng phải có bản vẽ. Em không làm được nên lên đây mêu gọi ạ.

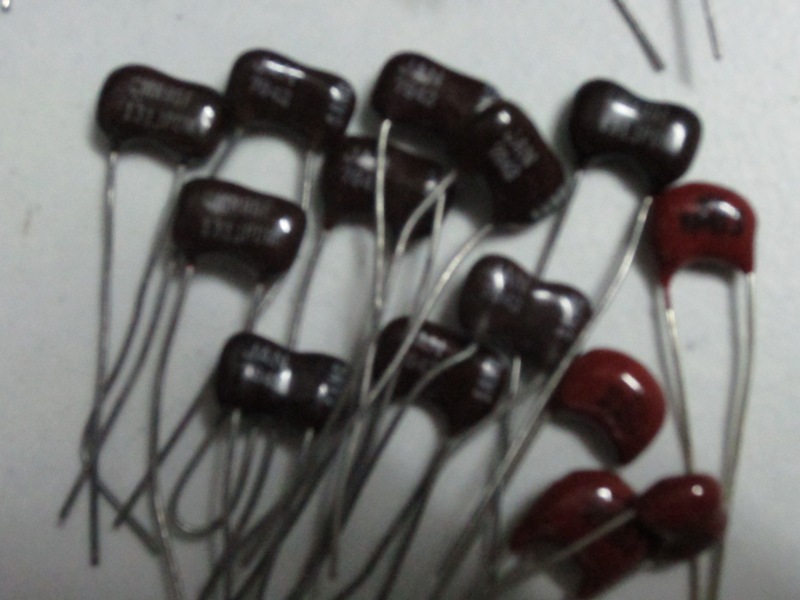

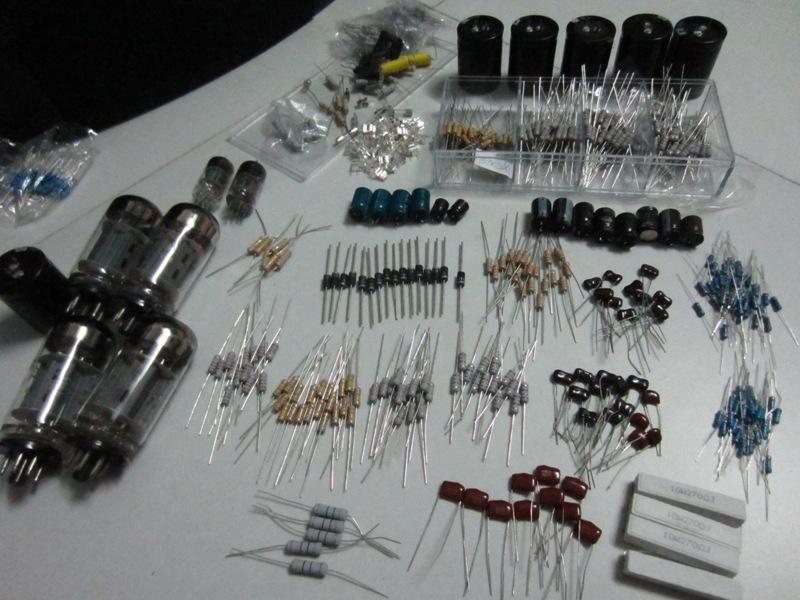

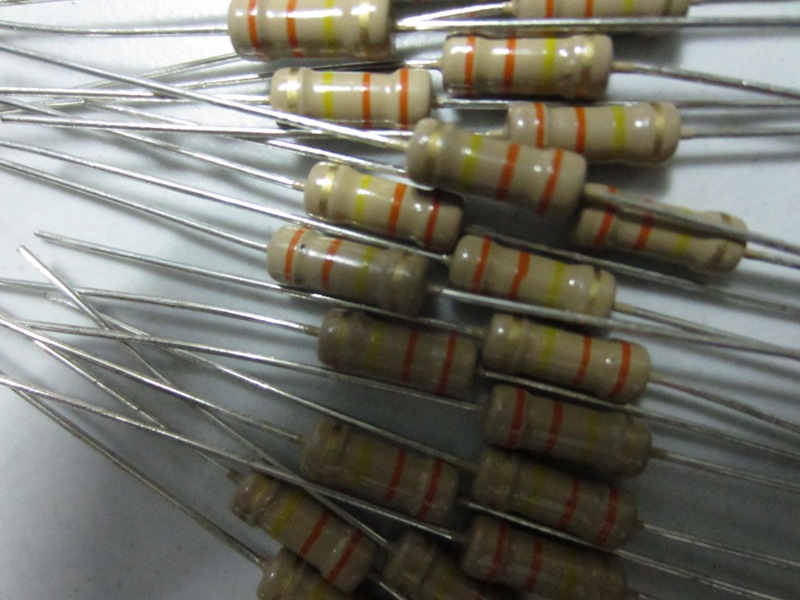

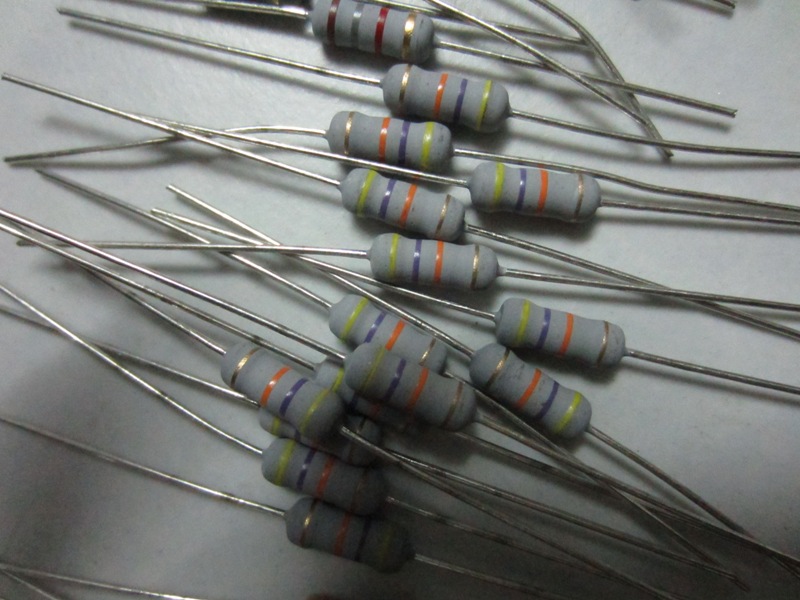

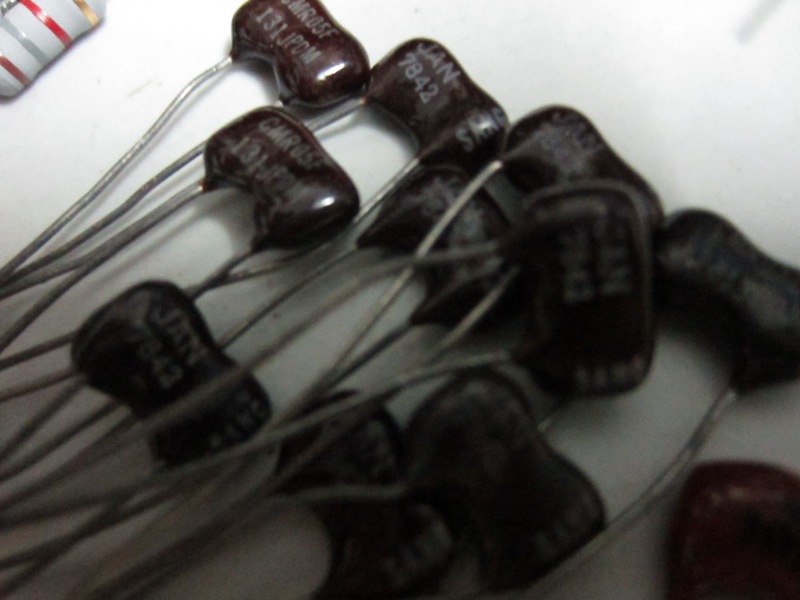

Em cố gắng tìm nguồn linh kiện tốt nhất, với các bác có tiêu chí "Ngon ,bổ ,rẻ", Phần tụ pi em phải lấy từ tụ Audio(SilverMica), Em đang phân loại đóng gói cho các bác đã đăng ký, khi có PCB em chuyển luôn: mời bác xem hình
1.Suotngayloavoidai
2.Haitube
3.LeminhHD(Vungtau)
4.Hại Điện
5.Longtexsa(saigon)



Em cố gắng tìm nguồn linh kiện tốt nhất, với các bác có tiêu chí "Ngon ,bổ ,rẻ", Phần tụ pi em phải lấy từ tụ Audio(SilverMica), Em đang phân loại đóng gói cho các bác đã đăng ký, khi có PCB em chuyển luôn: mời bác xem hình
1.Suotngayloavoidai
2.Haitube
3.LeminhHD(Vungtau)
4.Hại Điện
5.Longtexsa(saigo



Bác chuyển khoản luôn, em dành lại cho bác 1 pcb nhé

Thân



- Hì hì có vài bác vẫn băn khoăn về cục nguồn chưa dám action :lol: . Em xin phép post kết quả đo thực tế cục nguồn cao to đen hôi em đã làm theo thông số hôm trước nhé (Em có nâng kích thước dây lên 1 chút cho nó khỏe vì thấy cửa sổ còn rộng: Sơ cấp dây 1mm khoảng 7 lạng, thứ cấp cao áp dây 0,5mm khoảng 4 lạng, thứ cấp đốt tim bóng công suất 2 cuộn dây 1,5mm khoảng 1,5 lạng, thứ cấp đốt tim bóng pre, buffer: 1mm khoảng 1 lạng. Fe 40, hệ số 2 vòng/vol. Điện áp vào nếu nhà các bác không có ổn áp thì nên để 2 mức: 220v và 1 mức điện áp thường xuyên vào giờ nghe nhạc (Em tính thế này vì nếu để 220v mà điện lưới cao hơn--> thứ cấp ra cao hơn thiết kế, điện lưới thấp hơn thì điện áp ra sẽ thấp hơn thiết kế). Cao áp em để 2 mức 275v và 280v đề phòng sụt áp (Thế này thì điện áp ra ơi mi chạy đâu cho thoát hehe). Và đây là kết quả đo ạ (các bác chém em nhẹ tay thui nhé vì đây mới là cục nguồn thứ 2 trong sự nghiệp DIY của em ạ ):
- Hình dáng nó đây ợ (không còn đủ cái trạm hàn em đấu nối dây theo phong cách nguồn Japan)

- Cân nặng của cu cậu:

- Điện lưới tối nay ở chỗ em đây ạ (Seo hôm nay khỏe thế không biết :shock: , em quyết định để điện áp vào là 220v. Em còn 1 nấc 215 vol vào nữa)

- Cao áp theo 2 mức của em:


- Đốt tim:

- Đốt tim đèn pre có CT (không biết có dùng không nhưng thấy sơ đồ nguồn có nên em cứ làm để đó !!!)



- Tip: (Em học lỏm được từ cụ Tuaudio1973): cái ốc xiết biết áp mua loại nhỏ hơn cái lỗ 1 xíu, mua cái ống gen ra dây biến áp vừa khít xỏ vào đặng 2 đầu chẻ như chẻ cọng rau muống để cách điện chống dòng Fuco gì đó, công nhận rẻ tiền mà hiệu quả em để đồng hồ đo thông dòng thấy cách điện tắp lự 8)



Chúc mừng bác đã làm thành công cục Biến Áp thứ 2 :mrgreen:



Chuẩn bị em có lô E34L = EL34 JJ/Tesla Blue(Matched Pair) mới 100%, từ nước ngoài về cho dự án AudioNote, bóng rất hay, giá tương đối .



giá nhiêu cho anh em bit để chuẩn bị hầu bao, bác chủ thớt ??



Ảnh JJ này chắc bác lấy trên mạng, còn dòng blue thủy tinh xanh, hay hơn dòng thông thường trong ảnh 1 chút :mrgreen:



Chờ hàng về xem cụ thể, rồi báo cho bác nhé.

Thân



em đang nôn nóng hàng của bác đây, khi có bác quánh cọng dây thép là em có mặt liền.



HIc bác làm em tiếc hùi hụi cách đây 2 năm, em vồ hụt 4 bóng JJ xanh này, chỉ vì thiếu 200k (lúc đó giá tầm 2,5tr/4 bóng)



bi chừ có shop trên đây bán 2tr5 mà bác



anh sẽ alo cho em ngay khi có pcb, nhớ lên sài gòn tham quan nhé, ôm EL34 về DIY luôn
