Phát hành PCB đèn Audio Note L4 EL34p & EL34i Amplifiers

Em cũng đang tham gia dự án này. Đã đặt OPT của bác Thi Văn. Bo mạch em chưa đặt vì chưa biết sẽ thiết kế chassis kiểu gì. Các bác làm chassis theo hãng thì cho em theo với. Nếu có chassis em mới lấy PCB còn nếu em phải tự lo chassis thì em sẽ khoe bóng ra ngoài nên phải chơi kiểu point to point.



cho minh dang kí một bộ luôn bác nhé 0906090967



cho em cũng dk 1 bộ .



- Hôm nay thứ 7 mà trầm lắng thế các bác ơi . Sau khi tính các phương án chassis sáng nay em đã đi đặt 1 cái khung bằng nhôm v tán vít chắc chắn theo thợ thì chịu trên 20kg zô tư :lol: (kích thước nhỉnh hơn L4 nguyên bản do nguồn, choke, opt xuyến của em hơi to ợ). Chiều nay lấy khung về em sẽ mua tôn, cắt, vít, phấn đấu hết ngày chủ nhật sẽ xong cái vỏ. Cái mặt mica em sẽ đặt và gắn sau cùng cho nó khỏi xước :lol:

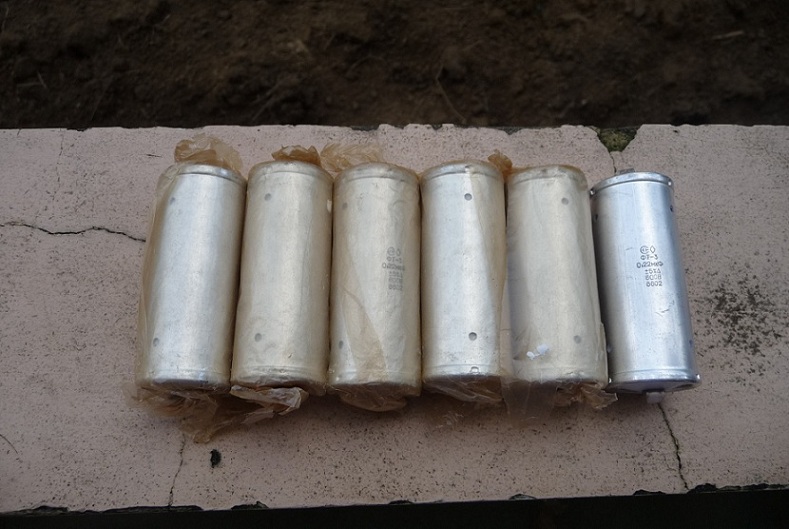

Đúng là mấy hôm rày thớt vắng dễ sợ. Thôi thì em khoe mấy "con lợn con" và cũng là lô hàng đầu tiên về đến nhà em.



- Khiếp hàng của bác khủng quá . Mấy em này làm tụ nguồn hả bác?



Mời cụ vào AudioNga để biết thêm chi tiết ạ :mrgreen:



Hì hì, cụ nói đúng xuất xứ luôn ợ :lol:



E làm bên đuổi hình bắt chữ mà hihi.
Các cụ sắp có.Pcb dùng rồi còn gì nhỉ.......



tiến độ vẫn như thế ngày 16/1 này có board bác Luân? các bác chuẩn bị đồ nghề đến đâu rồi nhỉ. Không rõ bác Thi đã thi công OPT đến đâu rồi thông báo cho anh em xin chút thông tin, chúc ngày nghỉ vui vẻ



Tụ này bác phải làm chassic bằng cái bàn mới đủ chỗ



Tụ 0.22 cũng nhỏ mà, lắp trên bo main được, nhưng bo buffer thì phải treo ra ngoài



DELETE. Không phù hợp. Mod xoá giúp em.



Bác xác định hơi vội nhỉ :lol:



:lol:



THÌ RA TRÊN THẾ GIỚI CŨNG CÓ CÔNG TY BÁN OPT XUYẾN .
http://www.plitrondirect.com/?page_id=24.



Xin nhờ Mod ttanh và bác Luân xem giúp tụ này con nào là tụ hóa, con nào không phân cực
C1-1,C1-2 10UF 160V
C4-1,C4-2,C5-1,C5-2 .22uf 630v
C3 100UF 450V
C6-1,C6-2,C8-1, C8-2 100PF
C7-1,C7-2 220PF
c9 33uf 350v
C15-1,C15-2 220uf 100v
C16-1,C16-2 220uf 100v
c14-1,c14-2 .1uf 50v
c17 22uf 100v
c20 10uf 100v

thanks



Quan trọng là nhữbg tụ này có lắp vừa bo không , mình kiếm ra 4 X Macron 0.47uF/1000V mới dầu rất nhỏ và gọn các bàc nhắm thay thế cho 0.22uF có ổn không để mình còn đặt hàng :mrgreen:

Thân



em thì cứ cố gắng thay hết bằng tụ không phân cực, tất nhiên là phải kiếm được loại tốt và có đủ chỗ cho nó. Chỗ nào không kiếm được tụ film ngon tương đương hoặc chật trội quá không lắp được thì đành phải để tụ hóa
Mấy con tụ cỡ pF chắc là không phân cực rồi



Quan trọng là nhữbg tụ này có lắp vừa bo không , mình kiếm ra 4 X Macron 0.47uF/1000V mới dầu rất nhỏ và gọn các bàc nhắm thay thế cho 0.22uF có ổn không để mình còn đặt hàng :mrgreen:

Thân[/quote]

- Mình thấy các thiết kế trong schematic của các hãng đèn , hầu hết dùng 0.22u .Nếu dùng giá trị lớn chắc chắn ảnh hưởng đến các dãy ra . Bác nên dùng đúng giá trị của hãng, dù sao họ cũng tính toán rồi.

Thân



.22 là vừa, nhưng vẫn sử dụng được .47 nối tầng bass ra lớn



Như bác ttanh đã nói, vì bác đã thử nghiệm rồi, mình nghĩ đó là cách chọn lựa tốt rồi đấy.



Cám ơn các bác , thôi thì dùng đại tụ của Nga Ngố FT3 0.22uF vậy , chỉ e rằng không vừa Bo thôi .

Thân
