Phát hành PCB đèn Audio Note L4 EL34p & EL34i Amplifiers

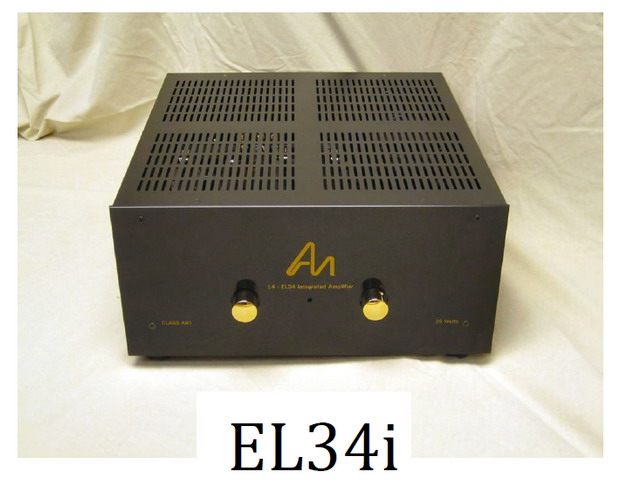

Phiên bản L34i(có buffer)



Vậy Bác làm cả board buffer nữa chứ, board này rời hay chung với main chính, bác up dần thông số OPT và biến áp nguồn lên để mọi người chuẩn bị dần, thanks



Chiều thứ sáu tuần này mình sẽ post lên tất cả PCB đã layout cho các bác xem và kiểm tra hộ, cần thêm bớt(option) nào không.

-Phần linh kiện các bác chuẩn bị, mình gởi file đính kèm

Thân



Buffer dùng vào việc gì các bác nhỉ?



1 .Bandan_toanphan: 1 bộ PCB.
2. Trongbody : 02 bộ PCB.
3. suotngayloavoidai: 1 bộ.
4. tngoctu: 1 bộ.
5. tranguyennguyen: 2 bộ PCB.
6. Ttanh 1 bộ.
7. ngoanhdung 1bộ
8. PhuongCa: 1 bộ PCB
9. Hungdoanh: 1 bộ PCB
10. LVM : 2 Bộ PCB
11. Baothien: 1 bộ PCB
12. linh-tube-se :1 bộ PCB
13. NDHien 2 bộ PCB
14. haduytiên68: 1bộ PCB
15. DoctorMoon: 01 PCB
16. Listen_by_heart: 03 bộ PCB
17. Elegant: 01 bộ PCB
18. New_mem: 1 bộ PCB
19. Syen: 01 bô PCB
20. lovetubewa : 1 bộ
21. Shrek_beo: 1 bộ
22.Dinasour76 : 1 bộ
23.dhaivn: 1 bộ
24. rocker0770: 1 bộ
25. audi432: 01 bộ PCB
26. anhtuanhpqn 1 bộ
27. DIY-EVRT
28. Chinh93q: 01 bộ PCB
29.trangkhanh8485: 1 bộ
30.rulerthanh (full+test như cũ nha bác luân.)
31. Hại Điện: 1 bộ full ốp sần
32. Dothanhsonxd: 1 bo pcb
33. ntquang: 1 bộ
34. Nguyến Hải Nam: 01PCB
Em xin một chân ạ.



- Nghe đâu để tăng gain bác ợ (kiểu như Pre, xài 1 bóng 12AU7). Cái vỉ buffer này ở phiên bản Pow không có



We designed a new 12au7 tube pre-amp buffer section to drive the EL34/ECF80 power amp - this board (Tầng đệm tiền khuếch đại để lái cho tầng công suất , tầng đệm này cực êm, giảm ồn, và chức năng quan trọng như bác Suotngayloavoidai đã post .

Thân



ecf 80 em dùng 6bl8 cung duoc đúng ko bác



1 .Bandan_toanphan: 1 bộ PCB.
2. Trongbody : 02 bộ PCB.
3. suotngayloavoidai: 1 bộ.
4. tngoctu: 1 bộ.
5. tranguyennguyen: 2 bộ PCB.
6. Ttanh 1 bộ.
7. ngoanhdung 1bộ
8. PhuongCa: 1 bộ PCB
9. Hungdoanh: 1 bộ PCB
10. LVM : 2 Bộ PCB
11. Baothien: 1 bộ PCB
12. linh-tube-se :1 bộ PCB
13. NDHien 2 bộ PCB
14. haduytiên68: 1bộ PCB
15. DoctorMoon: 01 PCB
16. Listen_by_heart: 03 bộ PCB
17. Elegant: 01 bộ PCB
18. New_mem: 1 bộ PCB
19. Syen: 01 bô PCB
20. lovetubewa : 1 bộ
21. Shrek_beo: 1 bộ
22.Dinasour76 : 1 bộ
23.dhaivn: 1 bộ
24. rocker0770: 1 bộ
25. audi432: 01 bộ PCB
26. anhtuanhpqn 1 bộ
27. DIY-EVRT
28. Chinh93q: 01 bộ PCB
29.trangkhanh8485: 1 bộ
30.rulerthanh (full+test như cũ nha bác luân.)
31. Hại Điện: 1 bộ full ốp sần
32. Dothanhsonxd: 1 bo pcb
33. ntquang: 1 bộ
34. Nguyến Hải Nam: 01PCB
35.Acuti : 1 bộ
Xin cảm ơn!



ecf 80 em dùng 6bl8 cung duoc ok



bóng này tương đương nên bác vô tư dùng



Trả lời thay cho bác chủ, PSU nếu bác nắn bằng diot thi quấn 1 cuộn 0-275V/350ma, 2 cuộn 6.3v/3.5-4A cho đèn công suất, 1 cuộn 6.3v/2A cho đèn 12AU7 và ECF80/6BL8. Còn nếu năn bằng bóng nắn 5AR4/GZ34 hay 5U4GA/B/C thì bác quấn 350V-0-350V. Còn OPT có tổng trở 6K6 ra 6 hay 8 ohm là ok rồi bác



- Em vẫn băn khoăn chỗ này trong schematic chút, xin ý kiến các bác rùi mới tiến hành quay tay:
1. Về phần nguồn: Hình như sơ đồ đều ghi quá lên:
- Cao áp nắn điot 0-275V không thấy ghi dòng bao nhiêu nhưng choke thì thấy ghi 800mA (thấy mọi người nói dòng chỉ cần khoảng 350mA đến 400mA là được)?
- Đốt tim 2 quận 6,3V ghi dòng 6A (nghe nói chỉ cần 4A là đủ)?
- Đốt tim 1 cuộn 6,3V ghi dòng 3A (nghe nói chỉ cần 2A là đủ)?
2. Về OPT thì thấy theo sơ đồ đề 3,5K ?
- Em up lại schematic lên đây xin ý kiến các bác nhé



1. Bác quấn 350ma ok, riêng choke chỉ cần từ 1 - 2.5H/350ma
Đốt tim bóng công suất : vì bóng EL34 bác tra datasheet thì 1.5A, KT88/6550 : 1.6A nên quấn 3.5 - 4A để dễ thay đổi bóng
Đốt tim bóng 12AU7 và ECF80 : các bóng này 0.6A nên 2A là ok, riêng 12AU7 (phần bufer) nếu muốn đốt 6.3V thì nối chân 4-5 lại và thêm chân 9, còn không bác làm thêm 1 cuôn 12.6V
2. OPT em có post ở trên rồi : 6K6



1 .Bandan_toanphan: 1 bộ PCB.
2. Trongbody : 02 bộ PCB.
3. suotngayloavoidai: 1 bộ.
4. tngoctu: 1 bộ.
5. tranguyennguyen: 2 bộ PCB.
6. Ttanh 1 bộ.
7. ngoanhdung 1bộ
8. PhuongCa: 1 bộ PCB
9. Hungdoanh: 1 bộ PCB
10. LVM : 2 Bộ PCB
11. Baothien: 1 bộ PCB
12. linh-tube-se :1 bộ PCB
13. NDHien 2 bộ PCB
14. haduytiên68: 1bộ PCB
15. DoctorMoon: 01 PCB
16. Listen_by_heart: 03 bộ PCB
17. Elegant: 01 bộ PCB
18. New_mem: 1 bộ PCB
19. Syen: 01 bô PCB
20. lovetubewa : 1 bộ
21. Shrek_beo: 1 bộ
22.Dinasour76 : 1 bộ
23.dhaivn: 1 bộ
24. rocker0770: 1 bộ
25. audi432: 01 bộ PCB
26. anhtuanhpqn 1 bộ
27. DIY-EVRT
28. Chinh93q: 01 bộ PCB
29.trangkhanh8485: 1 bộ
30.rulerthanh (full+test như cũ nha bác luân.)
31. Hại Điện: 1 bộ full ốp sần
32. Dothanhsonxd: 1 bo pcb
33. ntquang: 1 bộ
34. Nguyến Hải Nam: 01PCB
35.Acuti : 1 bộ
36.dmllinh : 01 bộ PCB
Em xin một chân ạ.



27. DIY-EVRT : 3 BỘ
EM ĐĂNG KÝ LẠI 3 BỘ ANH LUÂN NHÉ



Đốt tim bóng 12AU7 và ECF80 : các bóng này 0.6A nên 2A là ok, riêng 12AU7 (phần bufer) nếu muốn đốt 6.3V thì nối chân 4-5 lại và thêm chân 9, còn không bác làm thêm 1 cuôn 12.6V
đỡ phải quấn 12v6 vây em tang lên lên làm 4a cho quận 6,3 v có duơc ko bác ?



dmllinh wrote:1 .Bandan_toanphan: 1 bộ PCB.
2. Trongbody : 02 bộ PCB.
3. suotngayloavoidai: 1 bộ.
4. tngoctu: 1 bộ.
5. tranguyennguyen: 2 bộ PCB.
6. Ttanh 1 bộ.
7. ngoanhdung 1bộ
8. PhuongCa: 1 bộ PCB
9. Hungdoanh: 1 bộ PCB
10. LVM : 2 Bộ PCB
11. Baothien: 1 bộ PCB
12. linh-tube-se :1 bộ PCB
13. NDHien 2 bộ PCB
14. haduytiên68: 1bộ PCB
15. DoctorMoon: 01 PCB
16. Listen_by_heart: 03 bộ PCB
17. Elegant: 01 bộ PCB
18. New_mem: 1 bộ PCB
19. Syen: 01 bô PCB
20. lovetubewa : 1 bộ
21. Shrek_beo: 1 bộ
22.Dinasour76 : 1 bộ
23.dhaivn: 1 bộ
24. rocker0770: 1 bộ
25. audi432: 01 bộ PCB
26. anhtuanhpqn 1 bộ
27. DIY-EVRT
28. Chinh93q: 01 bộ PCB
29.trangkhanh8485: 1 bộ
30.rulerthanh (full+test như cũ nha bác luân.)
31. Hại Điện: 1 bộ full ốp sần
32. Dothanhsonxd: 1 bo pcb
33. ntquang: 1 bộ
34. Nguyến Hải Nam: 01PCB
35.Acuti : 1 bộ
36.dmllinh : 01 bộ PCB.
37.free : 01 bộ PCB.
E xin đăng ký 01 bộ.



1. Phần nguồn: OK bác em đã hiểu. Em chốt lại cục nguồn như sau:
a. Thứ cấp
- Cao áp 01 cuộn: 275V/350mA: Em xài dây 0,45mm cho ngon
- Đốt tim 2 cuộn x 6,3V/4A đốt 4 đèn EL 34: Em xài dây 1,4mm (cái này có cần tăng kích cỡ lên tí nữa cho dư dả không ạ?)
- Đốt tim 1 cuộn 6,3V/2A đốt 2 đèn ECF80 và 1 đèn 12AU7 (Em tính nối chân 4+5 lại thành 1 cực, chân 9 là 1 cực rồi đốt bẳng 6,3V, đỡ phải tốn công quấn cuộn 12,6V hehe vì cuộn 2A dư sức đốt 3 đèn rùi mà): Em xài dây 1mm xông xênh hem
b. Sơ cấp
- Tính ra chưa đến 1A/220v: Em xài dây 0,8mm ngon rùi nhỉ
2. OPT : em vẫn chưa hiểu vì thấy sơ đồ ghi 3K5 mà, bác giải thích giùm em với
- Thank you



- Không cần tăng bác, 2A dư sức đốt 3 đèn rùi, bác ngâm cứu cách em đang hỏi



Cho em đăng ký lao theo với
1 .Bandan_toanphan: 1 bộ PCB.
2. Trongbody : 02 bộ PCB.
3. suotngayloavoidai: 1 bộ.
4. tngoctu: 1 bộ.
5. tranguyennguyen: 2 bộ PCB.
6. Ttanh 1 bộ.
7. ngoanhdung 1bộ
8. PhuongCa: 1 bộ PCB
9. Hungdoanh: 1 bộ PCB
10. LVM : 2 Bộ PCB
11. Baothien: 1 bộ PCB
12. linh-tube-se :1 bộ PCB
13. NDHien 2 bộ PCB
14. haduytiên68: 1bộ PCB
15. DoctorMoon: 01 PCB
16. Listen_by_heart: 03 bộ PCB
17. Elegant: 01 bộ PCB
18. New_mem: 1 bộ PCB
19. Syen: 01 bô PCB
20. lovetubewa : 1 bộ
21. Shrek_beo: 1 bộ
22.Dinasour76 : 1 bộ
23.dhaivn: 1 bộ
24. rocker0770: 1 bộ
25. audi432: 01 bộ PCB
26. anhtuanhpqn 1 bộ
27. DIY-EVRT
28. Chinh93q: 01 bộ PCB
29.trangkhanh8485: 1 bộ
30.rulerthanh (full+test như cũ nha bác luân.)
31. Hại Điện: 1 bộ full ốp sần
32. Dothanhsonxd: 1 bo pcb
33. ntquang: 1 bộ
34. Nguyến Hải Nam: 01PCB
35.Acuti : 1 bộ
36.dmllinh : 01 bộ PCB.
37.free : 01 bộ PCB.
38. chedo C: 01 bộ PCB



2. schema ghi 3.5k CT



Board và linh kiện giá bao nhiêu vậy bác ????



Cho em đăng ký 1 cái board nhé. Mục tiêu của em: Trong 2 năm 2013 và 2014 sẽ lắp ráp xong cái amp này
Ngoài ra bác nào có OPT, Choke hoặc nhận quấn giúp được thì vui lòng lên tiếng, hoặc pm cho em nhé.
Nếu dự án có cung cấp linh kiện (tụ, trở, cuộn dây v.v...) thì cho em đăng ký mua luôn cho nó tiện.
Cám ơn các bác.



Bác tự quấn cho nó có tinh thần DIY :mrgreen:
