Phát hành PCB đèn Audio Note L4 EL34p & EL34i Amplifiers

Bo nguồn này trong quen quen :mrgreen:
Hình như bên topic này viewtopic.php?f=46&t=80239&p=1706588#p1706588 đang có ý định làm đó!!!



Thông báo giá cụ thể 1 chassic cho các bác đăng ký rõ: 1.450.000, nếu bác nào chưa có em làm bổ sung dùm luôn. Em tạm dừng dự án EL34i, dành thời gian cho pre AN, vài ngày nữa chuyển đi xuất PCB. Pre này phối ghép chung bộ của nó thì rất tuyệt.

Thân



Thóc gạo khó khăn quá, cho em rón rén đăng ký nhờ cụ 1 tấm mặt chassic và đu thêm 1 bộ bo pre nhé.
1. Hại điện
2. tranguyennguyen: 1 mặt mica

Danh sách pre:
1. tranguyennguyen
Thanks



Em thử rồi ko ăn thua. bữa nào anh luân coi dùm em nhé. chở nguyên con qua hả anh?



Em thử rồi ko ăn thua. bữa nào anh luân coi dùm em nhé. chở nguyên con qua hả anh?[/quote]


Mang hết luôn nhé em, có khả năng bóng của em chưa marched watched quard



giống phần PSU có regu thôi (do cụ huyhoang vẽ) vì sử dụng mạch ổn áp M2 của AN, còn phần line thì khác hoàn toàn, phần line của bác chủ thớt dùng mạch của bác Dztronic hay bác Công



Của em hót rồi nhưng có chút chưa ổn. Áp đo ở chân trở sứ của 2 Đèn CS của bên phải ko cân nhau. Bây giờ em phải làm sao các bác ơi ???? B+ em đo được 330V có yếu quá ko nhỉ, chỗ HT ra bufer chỉ 167V.

Em thử rồi ko ăn thua. bữa nào anh luân coi dùm em nhé. chở nguyên con qua hả anh?[/quote][/quote][/quote]


coi lại cục nguồn, sụt áp nhiều quá ......



Ở đây là anh em có nhu cầu sử dụng bo nguồn M2 này trong nhiều mục đích, em tham gia layout và đặt mạch góp vui giúp anh em chút (bởi em cũng là fan của AN từ rất lâu rùi). Còn chủ đề chính của topic đó vẫn là mạch rề (made by Mr.Dzê) P2P của bác chủ ạ, anh em chỉ xin phép ké bác chủ một ít chỗ tránh lập nhiều topic lãng phí tài nguyên diễn đàn. Chứ không phải làm nguyên mạch rề của bác chủ lên PCB. Sorry đã làm bác hiểu nhầm



Bác huyhoanghp96;
Em tìm được fe 38x50 cho nguồn roài, nguồn đề chữ Mexico :mrgreen: . Em tính thía này có được không.
45/19=2.368
Sơ cấp 220x2.368=521 vòng.
Thứ cấp 275x2.368=651 vòng.
6.5x2.368=15.392 =>15 vòng.
Qura này cửa sổ chắc thừa roài.
Bực cái fe này nó lại hàn chặt ơi là chặt.



Cách tính của bác Ok ạ, có chỗ 6.5v bác tính 6v7 tròn 16 vòng, lúc cắm bóng sụt còn 6v4 là vừa
Fe hàn đã dập sẵn thành khối bác đừng tách ra từng lá EI, bác cắt đôi 2 nửa E và I ra xong lúc đóng vào lại hàn lại, nếu khéo tay thì bác tách ra



giống phần PSU có regu thôi (do cụ huyhoang vẽ) vì sử dụng mạch ổn áp M2 của AN, còn phần line thì khác hoàn toàn, phần line của bác chủ thớt dùng mạch của bác Dztronic hay bác Công[/quote]
Ở đây là anh em có nhu cầu sử dụng bo nguồn M2 này trong nhiều mục đích, em tham gia layout và đặt mạch góp vui giúp anh em chút (bởi em cũng là fan của AN từ rất lâu rùi). Còn chủ đề chính của topic đó vẫn là mạch rề (made by Mr.Dzê) P2P của bác chủ ạ, anh em chỉ xin phép ké bác chủ một ít chỗ tránh lập nhiều topic lãng phí tài nguyên diễn đàn. Chứ không phải làm nguyên mạch rề của bác chủ lên PCB. Sorry đã làm bác hiểu nhầm [/quote]


Mình tính làm trọn bộ pre của hãng phối ghép xem nó có hay hơn không, nhưng dạo này cv bận quá chắc dừng lại thôi. Hoàn tất dự án L34 em thấy rất vui, hiểu thêm nhiều thứ
Mong đóng góp nhiều bác khác cho dự án DIY nhiều hơn...

thân



em đoán loại này nó ghép EI riêng chứ không xen kẽ thì phải, anh lấy máy mài cầm tay phay phần hàn đi sau lấy cả khối ra



Thank you bác huyhoanghp96.
Em cắt ra rồi để E-I riêng biệt làm cái gông bắt vít được không bác. Tách ra oải lắm.

@ntquang;
Hic, nó E-I riêng biệt thế mới chim cú.



Ấy, đóng Fe xong bác đem đi hàn lại là chặt, gông đai vẫn rung lắm. Không cần tách ra đâu ạ, lâu lắm



Em đá phải loại fe hàn này rồi tởn đến già. Bán đồng nát là nhanh nhất, bác có cố cũng kg bằng fe chợ. Rung, ù, nóng... thế lên những cục fe hàn luôn đổ đống chẳng ai rước.



Đang ý chí cao vời vợi, bác cho em tuột dốc không phanh :lol:

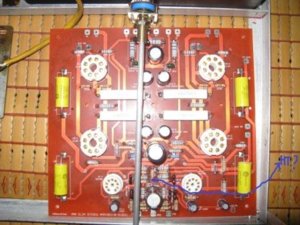

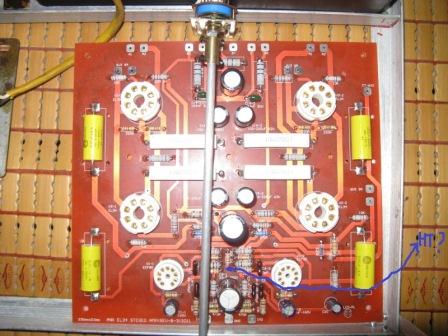

- Chiều nay em lại tiếp tục hàn cho xong em L4, đến phần HT nối từ board chính sang buffer em chẳng tìm thấy chổ hàn để hàn đầu dây đâu :? , nhờ các bác chỉ giùm, có phải chỗ này không ợ? Cám ơn các bác!!!



Ok .roi nhe



- Nó là điểm nối giữa trở R26 (22k/1w) với cực + của tụ C9 (33uf/350v) phải không ạ? Thanks bác nhé!! Chào buổi sáng xong em tiếp tục hàn đây ự ự ự..



lúc đóng điện cụ đo ở điểm đấy xem có bị sụt áp nhiều không nhé



Fe 38 dày 6 -7cm . fe 40 dày 6cm. vừu thoải mái mà lại dẽ quấn. Thân!



c :lol: ụ loadai xong chưa ạ, review tý đi, chưa xong đề nghị cụ đẩy nhanh tiến độ cho nó hót trước đã sau đó làm gì thì làm
@ cụ bận quá hay thuê em lên hàn cho



- Hàn xong rồi cụ ạ, nghe hay tuy nhiên hơi ù tí xíu em đang tìm cách nhờ xử lý đây ợ ợ ợ :mrgreen:



Em nhận PCB lâu rồi nhưng bây giờ mới nhúc nhắc tìm linh kiện. Đang băn khoăn nhất là bóng đầu.
ECF80 (6BL8), thấy có shop đang bán Tungs ram, không biết có hay không.
Bên cạnh đó trên trang Dynaco tái bản thấy họ hướng sang dùng 6GH8 thay cho 7199 theo hướng ngon bổ rẻ.
Chan cẳng thì 6GH8 và 6BL8 giống hệt nhau. Thông số thì công suất chịu đựng 6GH8 cao hơn chút, phần 3 cực của 6GH8 không được linear bằng, nhưng thấy khoai tây bảo khó nghe ra sự khác biệt.
Ngoài ra tra tương đương thì bóng Nga ngố 6F1P tương đương hoàn toàn.
Các cụ đã thử qua rồi cho em chuta kinh nghiệm được không ạ? Thanks
