Phần này em đã mail đến Audio Note, câu trả lời giá trị Vmin khoảng từ 170V là ok rồi, tùy theo loại linh kiện và bóng khi ta cấp áp ở mức trên 200v. Hiện tại em đang chạy áp 170, cho tuổi thọ bóng 12Au làm việc lâu dài hơn.

Thân[/quote]
Bác Luân à, thế giá trị Vmax là bao nhiêu vậy? Tối qua E đã thay mấy thứ mà Bác đưa hôm trước chạy ngon lành rồi, tiện thể Em nâng cao áp lên 300v, cao áp B+ là 380v, cao áp tầng đầu là hơn 280v tí (Em đo lúc máy đang làm việc), tiếng căng quá. nhưng tất cả linh kiện hoạt động vẫn có vẻ ok, như vậy liệu có ổn không Bác.



Bác làm thế nào mà lên được cao thía, em làm đủ mọi kiểu lên được 184v, bác có mod lại mạch 12au7 ko :?: nhưng 280 e hơi cao quá



Thân chào các bác trên room Audio Note L4 EL34p & EL34i Amplifiers !
Do công việc từ đầu năm đến nay quá bận rộn nên em k thể theo kịp tiến độ của dự án Audio Note L4 EL34p & EL34i Amplifiers của bác Luân.

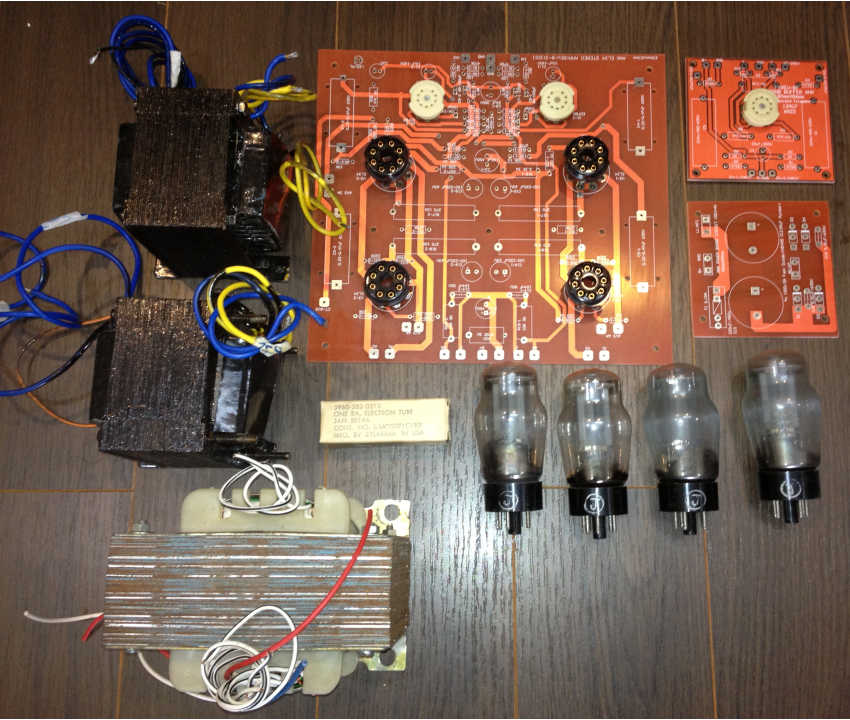

Em xin nhượng lại một số thiết bị đã chuẩn bị nhưng chưa thể làm được, cụ thể như sau :
- Bộ 3 tấm PCB : lấy từ bác Luân.
- 1 cặp OPT : lấy của bác Luân trong Tết
- Chassis 42cm x 44cm x 17cm (D x R x C) tự làm
- 4 bóng 6P3P + 1 bóng 5814A : Đà Nẵng tube
- Chân đèn : Đà Nẵng tube
- Biến áp nguồn : đặt quấn
- Selector + RCA... : Yes sir
Chi tiết các bác vui lòng xem file đính kèm
Và cuối cùng là số điện thoại của em Lê Hải 0123 333 1868
Cảm ơn các bác,



Thân[/quote]
Bác Luân à, thế giá trị Vmax là bao nhiêu vậy? Tối qua E đã thay mấy thứ mà Bác đưa hôm trước chạy ngon lành rồi, tiện thể Em nâng cao áp lên 300v, cao áp B+ là 380v, cao áp tầng đầu là hơn 280v tí (Em đo lúc máy đang làm việc), tiếng căng quá. nhưng tất cả linh kiện hoạt động vẫn có vẻ ok, như vậy liệu có ổn không Bác.[/quote]

Chào bác,
cao áp tầng đầu là hơn 280v là quá cao đây bác, nếu vậy bác thay r=22k bằng r=33k xem sao , có sụt áp bớt không. Thông số AN mail cho em là Vmin=170 , Vmax=230 là an toàn nhất. Nếu cao quá ảnh hưởng đến tuổi thọ của đèn, am không thay đổi đáng kể.

Thân



Chào bác,
cao áp tầng đầu là hơn 280v là quá cao đây bác, nếu vậy bác thay r=22k bằng r=33k xem sao , có sụt áp bớt không. Thông số AN mail cho em là Vmin=170 , Vmax=230 là an toàn nhất. Nếu cao quá ảnh hưởng đến tuổi thọ của đèn, am không thay đổi đáng kể.

Thân[/quote]
Rồi em cám ơn Bác Luân, tối về E thay xem sao.



Em làm theo mạch thôi không mod gì cả, chỉ có khác là điện trở em dùng của RFT. Ban tối 4 cây EL34 RFT sáng quầng xanh luôn.



Ối nhầm to rồi mắt mũi lèm nhèm quá 2.2K5 em lại hàn vào chỗ 22k, thể nào điện áp lên cao thía. Lại phải đi tìm con 22k rồi.



- Thảo nào, chẳng có nhẽ :lol: . Bác thử hàn và đo lại xem nhé!!



- Hôm nay thứ 6, kết thúc 1 tuần làm việc. Trên đường về em cùng mấy anh bạn làm vài cốc bia...hơi với lạc. Thấy sảng khoái trong người, em dịch luôn mấy trang hướng dẫn kiểm tra em L4 sau khi ráp xong cho các bác đỡ mắc công tra tài liệu. Nếu thấy không cần thiết thì nhờ Mod xóa giùm em nha:

CÔNG ĐOẠN KIỂM TRA VÀ VẬN HÀNH AMPLY:- OK Man, Amply của bạn đã được lắp xong. Hãy hít 1 hơi thật sâu nào và việc đầu tiên phải làm là kiểm tra, kiểm tra và kiểm tra lại những gì bạn đã làm.
- Chưa cần cắm bóng đèn vội. Chúng ta hãy cùng tiến hành 1 loạt các kiểm tra với đồng hồ OHM để đảm bảo rằng amply của bạn ít nhiều đã được dựng chính xác theo thiết kế.
- Hãy xem lại Bảng mô tả kết nối kèm theo sách Hướng dẫn này và kiểm tra lại bằng mắt thường. Và nếu có đủ kiên nhẫn bạn có thể dùng đồng hồ OHM để kiểm tra lại toàn bộ các kết nối xem chúng đã được hàn ngon lành chưa.
KIỂM TRA VỀ HIỆU ĐIỆN THẾ:
Lần đầu tiên bật amply bạn không cần phải lắp bóng (Cứ cất cẩn thận trong hộp cho nó mới). Hãy tiến hành kiểm tra hiệu điện thế tại 1 số điểm như sau:
- Sau khi bật amply và quan sát thấy cầu chì không bị đứt, hãy bắt tay vào việc nào:
+ Đầu tiên hãy kiểm tra điện xoay chiều (nhớ vặn đồng hồ về nấc đo hiệu điện thế xoay chiều phù hợp nha)
- Tìm đường 6,3V/6A (thực tế em làm có 4A) trên vỉ to nhất (vỉ cắm bóng EL34 đó) gần chỗ OPT, sử dụng que đo trên mỗi đầu dây. Điện thế ở đây khoảng từ 6,3 đến 6,7V AC là ngon. (Đo tương tự với đường 6,3V/6A thứ 2)
- Tìm đường 6,3V/3A ở bên cạnh vỉ gần với phần nguồn và đo như trên.
- Kiểm tra điện cấp vào vỉ Nguồn (có ký hiệu HT/AC gần mấy con diot đó), điện thế ở đây khoảng gần 300V AC là ngon.
+ Bây giờ hãy kiểm tra điện 1 chiều (nhớ vặn đồng hồ về nấc đo hiệu điện thế 1 chiều phù hợp nha)
- Trên vỉ nguồn chỗ B+ và Ground bạn đo được khoảng 375V DC là OK.
- Trên vỉ to nhất (vỉ cắm bóng EL34) đo tại điểm bên trái của trở R9-2 (đây là chỗ cấp cao áp cho vỉ buffer 12AU7) với điểm GND gần đó. Điện thế ở đây khoảng 225V DC.
- Bạn cũng có thể kiểm tra Hiệu điện thế giữa A1 với GND, A2 với GND. Điện thế ở đây khoảng 366V.
Bây giờ hãy tắt amply, lắp bóng.(theo em thì có lẽ nên lắp cái trở tải 8 Ohm luôn cho chắc ăn) Sau khi bật nguồn thấy OK, cầu chì không đứt hãy kiểm tra điện thế Cathodes của 4 bóng EL34 (điểm trước và sau con trở 270R/10W) nếu đo được khoảng 21-23V DC thì có nghĩa là các bóng đều hoạt động đúng. Nếu giá trị điện thế đo ở 4 bóng này gần như nhau có nghĩa là chúng Mát quạt (matched quart) rồi, sướng nhá.
- Sau khi kiểm tra AC và DC thấy ổn hãy kiểm tra lại AC lần cuối.
- Tắt Amply, lắp tải giả 8 Ohm vào cầu loa của amply. Bật amply, bật CD để test.
- Vặn nửa mức Volume, đo điện thế AC ở 2 đầu con trở tải 8ohm, bạn có thể thấy điện thế thay đổi khi bạn thay đổi mức volume, khi mức volume là 0 thì điện thế cũng là 0 vol.(được thế này thì còn gì bằng)
- Bước kiểm tra cuối cùng, bạn nên cắm 1 cặp loa cũ và cỏ (chuột bạch mà, nhỡ có mệnh hệ gì thì… hehe) chạy thử 1 vài giờ gì đó. Hãy lắng nghe âm nhạc và kiểm tra lại xem amply có bị ù không? Có hoạt động hoàn hảo không?
Nếu bạn đã tiến hành đến bước này thì XIN CHÚC MỪNG, bạn đã có thể lắp con amply mới vào hệ thống nghe nhạc chính của gia đình và thưởng thức quả của mình. Amply mới thật tuyệt vời phải không ạ….



Bác dịch hay quá, bác dịch nốt cả quyển thì tuyệt



- Hì, Sếp quá khen . Lâu lắm rồi em không động đến Tiếng Anh ạ



bac dich ma nhu bac lam trong audio note, nghe nhu la tho ma de hieu ghe. Thank bac vi su nghiep DIY



Em chưa có con 22k, em hàn đại con 18k kết quả đo được là 200v vậy chắc là ổn rồi.



em vừa làm hết nửa lọ xin bổ sung thêm cho cụ vào đây kẻo có bác nào làm xong cứ mắng L4 câm như hến:
- Tắt Amply, lắp tải giả 8 Ohm vào cầu loa của amply. Bật amply, bật CD để test.
hết phần dở của cụ, tiếp theo của em:
- nhớ đấu đường feedback xong rồi hãy bật điện.
- sờ tay vào con trở tải xem nó có nóng không, nếu mát rượi thì thôi, nếu nóng quá xin sang bước tiếp theo..
- tắt điện và hàn đảo lại đường feedback, đóng điện, nếu không nóng thì đúng, sang bước tiếp theo như cụ đã nêu.

Lưu ý: sờ tay vào trở tải cẩn thận kẻo có mùi thịt nướng :lol:
- ứ cần bật CD để test, nếu chạy đúng thì chỉ cần sờ vào đường input là thấy loa lẹt xẹt..kêu :lol:
thở phào nhẹ nhõm :lol:



- Con trở tải thường khoảng 4-8R/ tầm 10W phải không ạ. Ở nhà em có cặp loa bé chuyên làm chuột bạch nên khi lắp bóng em cắm luôn loa vào thử
- Feed back đấu sai cũng là 1 trong những nguyên nhân gây ù cụ nhỉ



Hồi tiếp đấu ngược sẽ tự kích. Còn ù xì là ở ...bàn tay mỗi sếp :mrgreen:



Các cụ cho em hỏi hồi tiếp đấu ngược là như thế nào trong mạnh này hix...



Bác cứ hiểu nôm na là đấu ngược cọc Loa thì khi mở Loa sẽ giao động dư nào :mrgreen:



thì cái đi ra cái đi vào



Nếu vậy thì chỉ ngược phần OPT thôi các bác nhỉ....Em đã hiểu cám ơn các bác/....



Cụ Vest đầu tư hết thuốc, tiếc là không đủ điều kiện thi Chim Ưng! Đáng tiếc cho một tay luyện chim đầy nhiệt huyết :mrgreen:



các bác chú ý cực tính của opt để đấu nối không bị ngược pha nhé. Nếu không ra loa nghe kỳ lắm.

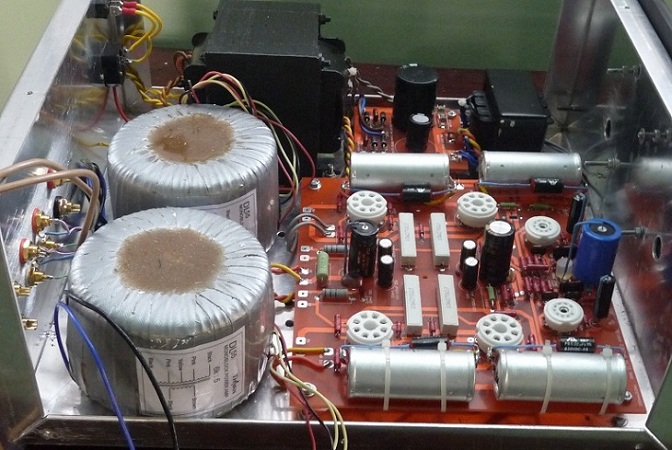

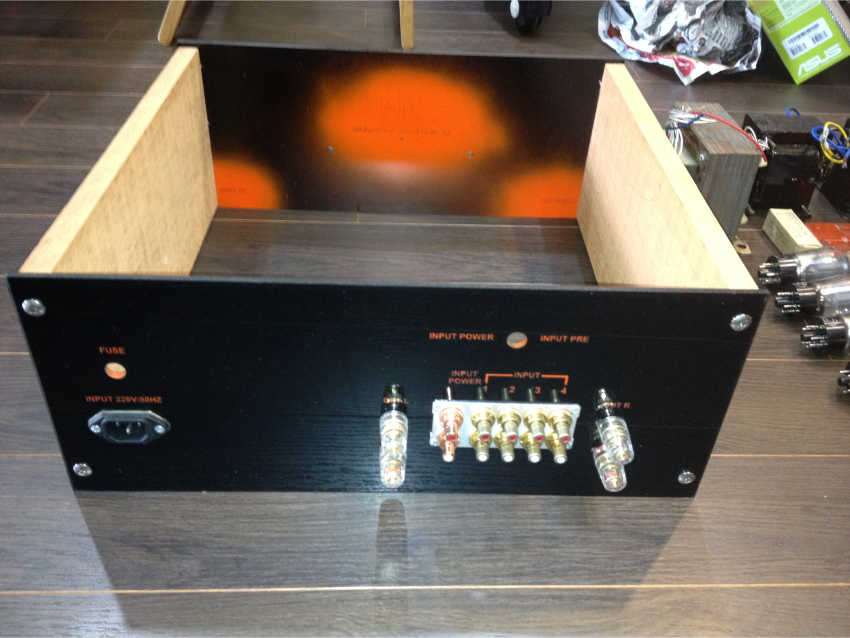

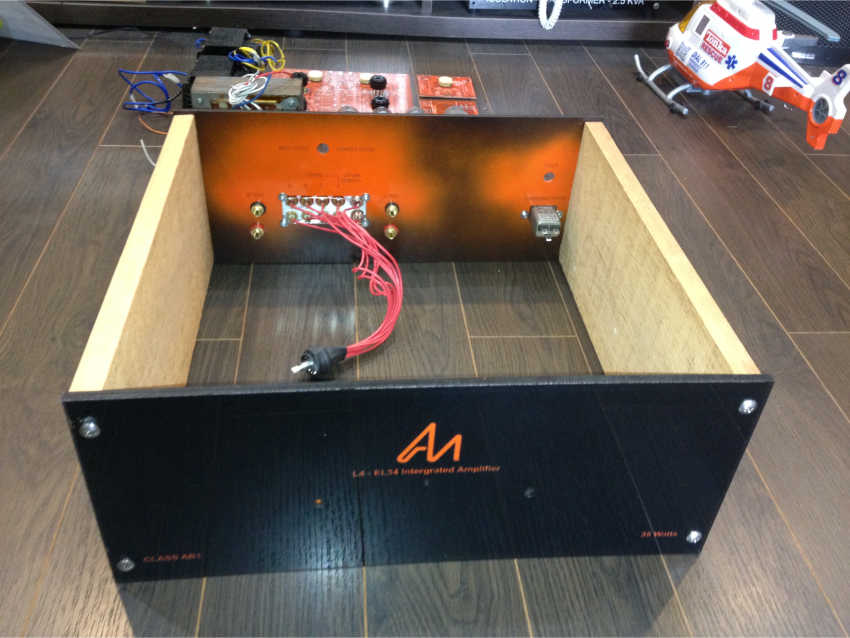

Báo cáo các cụ tiến độ dự án của em:

(Bo Buffer em chưa lắp vì còn chờ 2 tụ nối tầng Mundorf Supreme 0.22 cụ Hào chưa gửi kịp).



2 cục Opt của cụ Gấu quá :mrgreen:
Được bao nhiêu Hen vậy cụ



Em nhờ các cụ chung nhóm OPT Thi Văn chút: Ảnh là cặp OPT cụ Thi Văn gửi cho em. Tuy nhiên, Label và các dây thực tế có sự khác biệt về mã màu và số lượng dây nối.

Dòm trong hình có vẻ cặp dây Xanh - Đen (vòng tròn thứ nhất) là cặp ra (thứ); Còn 5 sợi kia (vòng tròn 2) thì phải chọn cặp dây nào ?

Ngoài ra, OPT này có phải 6K không nhỉ ?

@Cụ Thi Văn có đi ngang qua thì giải thích hộ em với nhé. Thanks.



@Mrnhjkah: Thanks cụ
