Như vừ nói trên, thông thường các OPT sẽ công bố trở kháng ở 20Hz đây là tần số mông muốn và tần số thấp nhất trong dãi tần audio. còn nếu thiếu Herry thì tăng tần số đáp ứng lên 30 Hz trở kháng OPT vẫn đủ trị số mạch (ảo) nhưng sẽ thiếu trầm (ví không thỏa mãn ở 20HZ). trở kháng OPT không phải là con số chính xác, nhưng phần lớn được tính ở 20HZ.



chào các bác, cho em hỏi thông số cho cuộn chocke cho amply L4 này ạh.



bác có thể quấn đầy cửa sổ fe 28-32 tuỳ theo khả năng, dây cỡ = dây cao áp hoặc 0.45 cho thoải mái



Theo em thì dùng dây 50 thì đạt 800mA theo SCHEMATICS của hãng.



Có bác nào có cục choke này xịn đo giùm cho anh em tham khảo: bao nhiêu H, bao nhiêu Ohm.
Em có cục quân sự Nga màu xanh đo được 6,7H, trở thuần 165 Ohm, đang hồi hộp chờ tin.
Thanks các bác trước.



- Lại nhờ Mod ttanh thui bác



linh kiện của hãng mà nắp vào rồi lấy ra đo hơi bị khó cho bác Mod. Tube amp nắn diot choke không cần quá lón đâu bác, pre thì khác



Trong quá trình ngâm cứu, em phát hiện thấy bên trong lớp chassis hơi bị thiêu thiếu:

Miếng mạch in nho nhỏ cho cái volumn: --> phải hàn P2P.
Hôm nào bổ sung luôn bác Luân nhỉ?



có miếng mạch này thì đỡ hư volume thôi cụ chứ cũng phải hàn, cụ thích thì chiều chờ vài hôm nữa , mạch có 2 hàng chân , 4 hàng lỗ để chỉnh loudness



Em xin dc cập nhập dự án cuối của em
Ngày mai em nó kêu em báo cáo kết quả

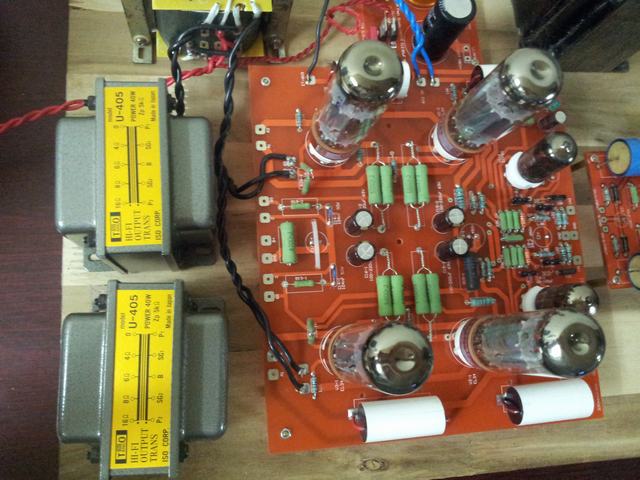

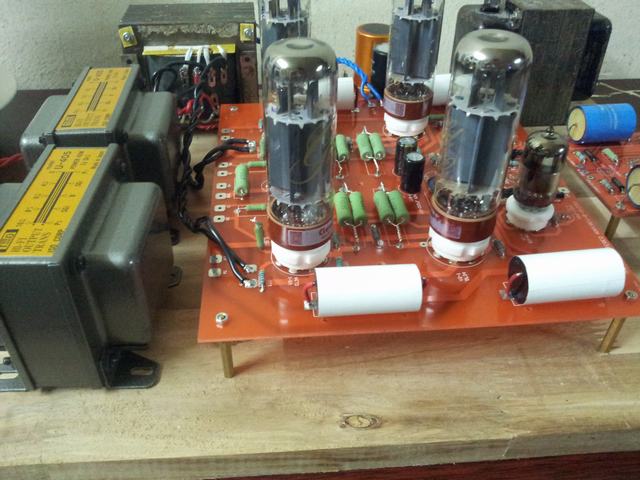

Em cho nó tạm vào tấm gỗ khi nào em làm song chassi thì em mặc quần áo cho em nó :mrgreen:



Chúc mừng bác đã hoàn thiện, đẹp quá



Em hỏi xxx ngơ tí. Gỗ thế này thì bác nối Mass thế nào nhỉ ???????



Cụ làm đẹp quá, nhưng em thấy thiếu nhiều tụ lọc cho tầng đầu và buffer. Đèn ECF80 cụ dùng hãng nào ? Khi nào đóng điện nhớ review nhé, đặt biệt là cặp Opt. Em vẫn mơ về 1 cặp OPT chất lượng cao như của cụ cho dự án này.



đâu cần phải nối mass, dung biến áp cách ly thì mass tự qua về biến áp rối. L4 của minh không nối mass ra vỏ vẫn nghe ngon ơ à, không ù xì, không nhiễu bass, tress rõ ràng.



của bác còn thiếu đường feedback, tụ lọc nữa kìa



Sau ngày CN thì E đã làm được đến đây:

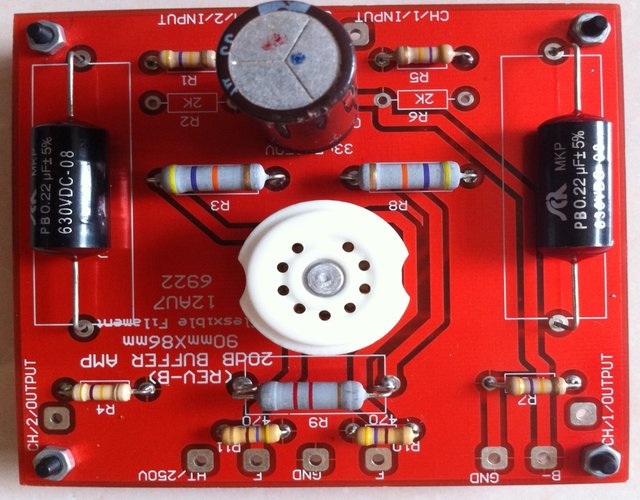

Bo buffer còn thiếu con trở 2K, ra chợ chỉ có 2,2k thôi, để ráng tìm con trở tháo máy gắn vào bo cho đẹp

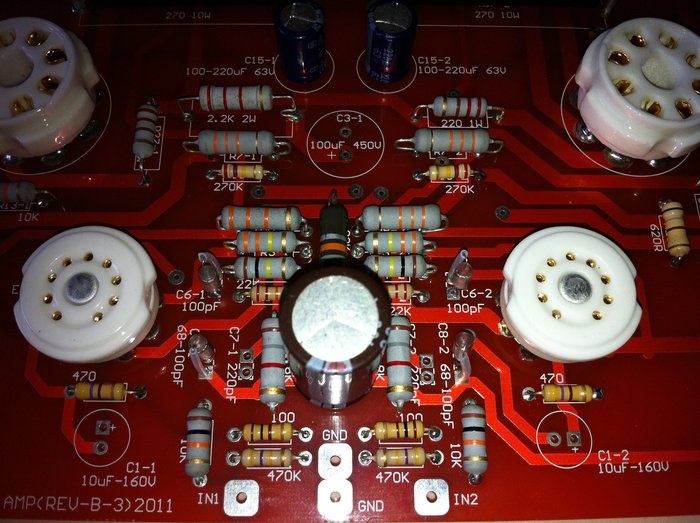

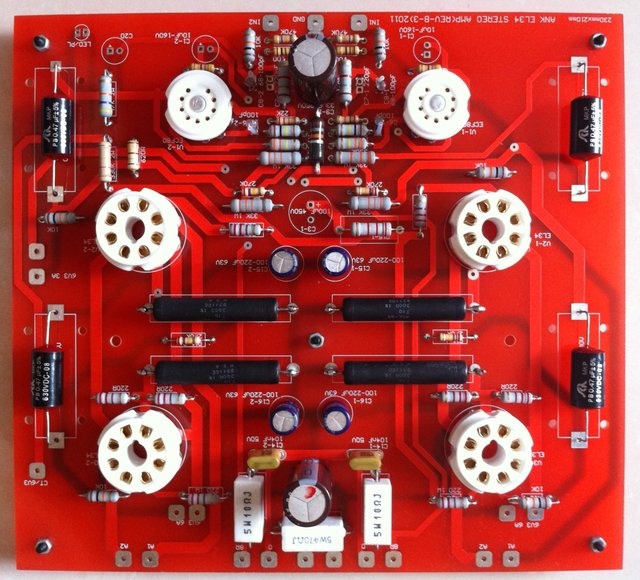

Bo Main còn thiếu vài tụ nữa là ổn. Khoảng cách chân tụ nhỏ hơn so với tụ thực tế, nên việc rã tụ gắn vào hay bị hụt chân, nên gặp khó khăn.
Tụ 22mF/450V gần con trở 10ohm, em thay bằng con 33mF/450V luôn cho gọn.
Tụ 100mF/450V không tìm được loại có chân mềm dễ uốn chân:



đẹp quá, toàn chắc đầu tư nhiều công sức đây, chúc có cái để nghe.



mấy con nối tầng MKP nghe được dải dưới nhưng dải trên chưa được chi tiết, tách bạch nắm, bác cho kêu xong chia sẻ nhé, chúc vui



Tất cả em dùng tụ solen 33uf400v cho dưới PCB rồi cụ ạ.
Cụ nào ở HN có ECF80 ko để lại,cho mượn em một cặp được không ạ em lắp 6h1P nó không kêu em cần gấp trong tối nay cho em địa chỉ em phi qua lấy
Muốn thử lắp rồi...hix



Ngon quá rồi !

Con trở 8k2 trên Bo Buffer cụ thay bằng con trở bao Nhiêu ohm ? Với giá trị đos thì cụ đo giúp em điện cấp cho bo Buffer bao nhiêu nhé. Thanks



Cụ về chưa thứ 7 CN phòng em chuyển phòng không đi cafe với cụ được
em nối qua choke cho phần này còn điện áp khi nào triển khai em báo cáo cụ.
Thân.



Em đang gặm nhấm nỗi cô đơn một mình ở Ô QUAN CHƯỞNG đây cụ ạ. Mai mới về. Ah, cụ pm cho em đường link OPTvới nhé.



Sau dự án P-P EL34 rồi nghe đồn bác chủ thớt sẽ chuyễn sang SE để cho đủ bộ. Em xin có ý kiến là bác làm Se 2A3 cho phổ biến mà bóng rẻ dễ kếm. còn 300B thì đắt qquas mà khó mua nữa.



Nhưng 300B đẳng cấp hơn hẳn 2A3 đấy ạ.
Cũng phải chassis, chốc chiếc , tụ tị. trở biến thế, chỉ đầu tư thêm ít cho bóng 300B (nếu có sẵn 2A3 thì không nói đến). Còn nếu đã đầu tư từ đầu nên đầu tư cho xứng đáng !



Hôm nay em đóng điện cho L34 dự án cuối cùng của em phải nói là quá hay các cụ ạ mai em chụp cái hình báo cáo các cụ.
