Phát hành PCB đèn Audio Note L4 EL34p & EL34i Amplifiers

Discussion in 'Đèn điện tử' started by thanh lam luan, 9/12/12.

  1. thanh lam luan

    thanh lam luan Advanced Member

    Joined:
    21/8/11
    Messages:
    1.239
    Likes Received:
    23
    - Lại nhờ Mod ttanh thui bác :D[/quote]

    Pcb nguồn l34, em đã gởi tặng bác rồi nhé. Khoảng ngày mai bác sẽ có.
    Thân

  2. Suotngayloavoidai

    Suotngayloavoidai Advanced Member

    Joined:
    31/3/07
    Messages:
    1.334
    Likes Received:
    102
    Location:
    Where the Worst becomes Worse!!!
    Pcb nguồn l34, em đã gởi tặng bác rồi nhé. Khoảng ngày mai bác sẽ có.
    Thân[/quote]
    - Cám ơn bác nhiều nhé. Có board mới em sẽ nâng cấp phần nguồn cho ngon :D

  3. vestonmanhhung

    vestonmanhhung Advanced Member

    Joined:
    26/10/10
    Messages:
    847
    Likes Received:
    33
    Cụ Chủ mà làm được cái BCP nguồn nắn đèn cho L34 này nữa thì hết thuốc thật nhỉ :lol:

  4. AGC

    AGC Advanced Member

    Joined:
    21/5/10
    Messages:
    3.582
    Likes Received:
    42
    Location:
    343 Minh Khai - Hà Nội
    Nắn bằng mỗi cái bóng đèn cộng với 2 cái tụ mà chơi PCB thì đốt tiền quá

  5. trung_son

    trung_son Advanced Member

    Joined:
    5/9/11
    Messages:
    1.747
    Likes Received:
    3
    Location:
    Hà Nội
    @bác Thanh Lam Luan, bác còn PCB và Chassis thì cho em đăng ký 1 bộ PCB chassi thêm 1 PCB nguồn bác nhé,nhìn dự án các bác làm đẹp quá em cũng muốn thử 1 chiếc ạ.Thân.

  6. thanh lam luan

    thanh lam luan Advanced Member

    Joined:
    21/8/11
    Messages:
    1.239
    Likes Received:
    23
    Con nhe bac, em da pm cho bac roi ma
    Thanks

  7. trung_son

    trung_son Advanced Member

    Joined:
    5/9/11
    Messages:
    1.747
    Likes Received:
    3
    Location:
    Hà Nội
    Cám ơn bác rất nhiều ạ!Bác cho em thêm 1PCB nguồn nữa + cả tiền ship hết bao nhiêu bác PM cho em nhé.Thanks

  8. trung_son

    trung_son Advanced Member

    Joined:
    5/9/11
    Messages:
    1.747
    Likes Received:
    3
    Location:
    Hà Nội
    Em đã nhận đc hàng rồi bác nhé.Thank bác rất nhiều.

  9. thanh lam luan

    thanh lam luan Advanced Member

    Joined:
    21/8/11
    Messages:
    1.239
    Likes Received:
    23
    Cám ơn bác nhé,


    Attached Files:

  10. Nguyễn Việt Dũng

    Nguyễn Việt Dũng Advanced Member

    Joined:
    15/10/07
    Messages:
    1.570
    Likes Received:
    5
    Location:
    HẢI PHÒNG.... Chợ Vải Ninh Hiệp
    Mai em ra Lạch Tray là nhận được anh luân nhể... :D

  11. thanh lam luan

    thanh lam luan Advanced Member

    Joined:
    21/8/11
    Messages:
    1.239
    Likes Received:
    23
    Ok. Nhe bac.em da chuyen sang nay.

  12. lehuy173

    lehuy173 Advanced Member

    Joined:
    7/11/11
    Messages:
    870
    Likes Received:
    88
    Hic, bác Luân có chassis chưa bác

  13. thanh lam luan

    thanh lam luan Advanced Member

    Joined:
    21/8/11
    Messages:
    1.239
    Likes Received:
    23
    [/quote]
    Co roi nhe bac..sang nay em chuyen cho bac nhe.
    ngay kia bac nhan dc roi. Thanks

  14. lehuy173

    lehuy173 Advanced Member

    Joined:
    7/11/11
    Messages:
    870
    Likes Received:
    88
    Cám ơn bác, em lại có việc làm rồi ạ.

  15. thanh lam luan

    thanh lam luan Advanced Member

    Joined:
    21/8/11
    Messages:
    1.239
    Likes Received:
    23
    Chassic của bác em đã chuyển bên Tín thành (đi đường bay nhé),
    Cám ơn bác,
    Thân

  16. lehuy173

    lehuy173 Advanced Member

    Joined:
    7/11/11
    Messages:
    870
    Likes Received:
    88
    Sáng nay nó đã nằm trong nhà em rồi ạ. Thank bác.

  17. trung_son

    trung_son Advanced Member

    Joined:
    5/9/11
    Messages:
    1.747
    Likes Received:
    3
    Location:
    Hà Nội
    Chào các bác trong dự án AN l4,tối qua em bắt đầu quấn biết áp nguồn vì có mấy vấn đề chưa rõ xin các bác chỉ giáo thêm cho em với ạ!
    1,Đốt tim cho 6bl8 dùng chung quận đốt tim EL34 đc ko ạ?
    2 cuận 12.6V em chíc từ thứ cấp cao áp ra đc ko ạ hay phải quấn 1 quận riêng biệt?

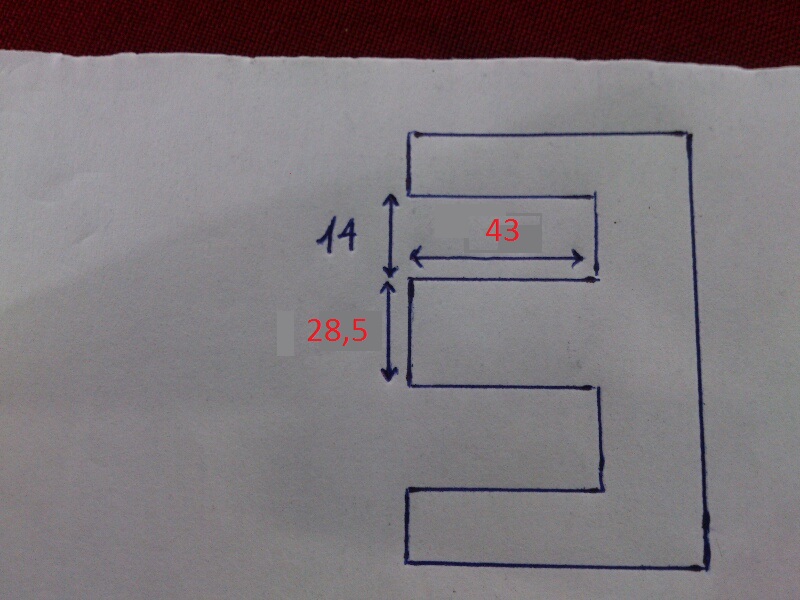

    Bộ Fe EI này của em lưỡ 32 nhưng kích cỡ lại của 38,vì cửa sổ rộng có 18mm quấn xong ko vào đc thì toi :( .
    Em tính như này các bác xem có đc ko giúp em nhé.
    1, Lưỡi 32 x 6.5 =20.8,EI tốt em lấy 45 chia 20.8 đc 2,14 vòng / Vol X 220 em quấn sơ cấp 470 dây 0,85mm
    2, Thứ cấp cao áp em tính 2,2 vòng / Vol X 275 = 605 vòng dây 0,50mm . (em muốn chíc 28 vòng ở đây để lấy 12,6Vol có đc ko ạ?)
    3, Đốt tim El34 6.3Vol 6A em quấn 2 cuận L/R riêng biêt 2,2 X 6,3 =14 dây 1.5mm(cái này em quân 15 vòng đc 6.8 vol sut áp đi là vừa )
    Em newbi đặt câu hỏi có lơ ngơ mong các bác thông cảm và giúp đợ ạ :D .

  18. Suotngayloavoidai

    Suotngayloavoidai Advanced Member

    Joined:
    31/3/07
    Messages:
    1.334
    Likes Received:
    102
    Location:
    Where the Worst becomes Worse!!!
    - Đốt tim bóng công suất và bóng Pre không nên chung 1 cuộn. Tốt nhất là bác làm y chang cục nguồn của hãng (Đốt tim nên 6,5V->6,7V, đừng xài 12,6V lại phải quấn thêm cuộn nữa. Cao áp nên tính tròn 280V)
    - Fe biến áp nên từ 38mm ->40mm nhất là newbie tránh thiếu cửa sổ và nguồn to cho nó vững.
    - Nếu quấn Fe 40mm bác có thể tham khảo cách quấn em post ở đầu topic nhé. Chúc bác thành công :D

  19. trung_son

    trung_son Advanced Member

    Joined:
    5/9/11
    Messages:
    1.747
    Likes Received:
    3
    Location:
    Hà Nội
    Cám ơn bác! nhìn PCB em ko thấy đường vào 12,6Vol .Đọc mấy trang đầu thì thấy các bác bảo đấu 2 cuận 6.3vol lai để lấy đầu ra 12,6Vol .vậy quận 12,6v này bỏ ko cần đúng ko bác? thêm 2 quận 6,3v 2am quấn dây 0.8mm là ok bác nhỉ.

  20. Suotngayloavoidai

    Suotngayloavoidai Advanced Member

    Joined:
    31/3/07
    Messages:
    1.334
    Likes Received:
    102
    Location:
    Where the Worst becomes Worse!!!
    - Hì bác bị nhầm rồi. Board chính gồm 4 bóng EL34 và 2 bóng ECF80 Đều đốt tim = 6,3vol. Gồm 3 đường 6,3vol vào board này: 2 bóng EL34 1 đường =>2 đường; 2 bóng ECF80 1 đường (lưu ý đường này có CT nha bác). Còn 1 bóng 12Au7 riêng ở board buffer (cái miếng nhỏ nhỏ đó) thì dùng chung đường 6,3vol với 2 bóng ECF80. Bác xem cái sơ đồ chân cẳng của 12AU7 nha. Có 2 phương án đốt tim cho 12Au7:
    + Nếu 12,6vol thì bác đốt chân 4 và 5 (chân 9 để trống),
    + Nếu bác nối 2 chân 4 và 5 lại thì đấu 1 đầu cuộn 6,3vol vào đây, 1 đầu vào chân 9 nha==> nên dùng cách này cho tiện vì mình câu đường 6,3vol đốt 2 bóng ECF80 ở cái board to lên mà, đỡ phải quấn thêm cuộn 12,6vol ở biến áp (Tóm lại hiểu nôm na là nó có 2 cái sợi đốt, nếu đấu 2 cái sợi đốt nối tiếp thì đốt = 12,6vol, nếu đấu 2 cái sợi đốt // thì đốt = 6,3vol). Theo sơ đồ phần nguồn thì có 3 cuộn 6,3vol bác ạ. 2 cuộn 6,3v/4A để đốt 4 bóng công suất EL34, 1 cuộn 6,3v/2A để đốt 3 bóng còn lại. :D


    Attached Files:

  21. Suotngayloavoidai

    Suotngayloavoidai Advanced Member

    Joined:
    31/3/07
    Messages:
    1.334
    Likes Received:
    102
    Location:
    Where the Worst becomes Worse!!!
    Bác tham khảo thêm ở đây nữa nhé, lưu ý cuộn 6,3v/2A có điểm giữa (CT), cao áp nên làm tròn là 280 nó sụt đi là vừa ạ :D

  22. nhatlinh_uiggi

    nhatlinh_uiggi Approved Member

    Joined:
    7/6/13
    Messages:
    9
    Likes Received:
    0
    Bác cho e hỏi giá 1 bộ cả linh kiện luôn là bao nhiêu vậy. Biến áp thì e có thể tự cuốn được :)

  23. Nguyễn Việt Dũng

    Nguyễn Việt Dũng Advanced Member

    Joined:
    15/10/07
    Messages:
    1.570
    Likes Received:
    5
    Location:
    HẢI PHÒNG.... Chợ Vải Ninh Hiệp
    Ngong thế cụ Loa Đài ơi!

  24. trung_son

    trung_son Advanced Member

    Joined:
    5/9/11
    Messages:
    1.747
    Likes Received:
    3
    Location:
    Hà Nội

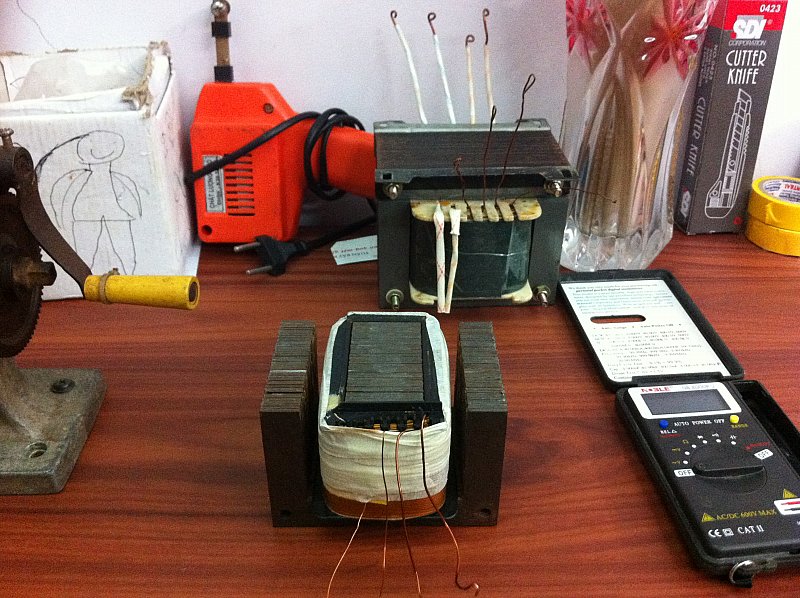

    Thank bác loadai!Em quấn xong sơ cấp quấn thử 22 vòng cho thứ cấp đo đc 10,6vonl như vậy là tính khá chuẩn rồi vấn đề là cái khe hở cửa sổ còn lại đc có 60mm có vẻ hơi nhỏ ko biết có quấn hết đc 600 vòng cho cao áp nữa ko đây :( .
    Em tính như này bác xem có khả thi ko giúp em nhé.
    1,Thứ cấp cao áp dây 0,50mm quấn 600vong mỗi lớp 100 vòng + giấy lót hết 4,2mm (cái này chắc xong lớp nào vỗ lớp đấy may ra mới đc 4,2mm cho cả 6 lớp)
    2, đốt tim El 34 đành phải hạ xuống dây 1,2mm quấn 28 vòng cho cả L/R chưa hết 1 lớp ,chỗ còn lại quấn dây 0.8mm chập đôi 7 vòng lấy CT điểm giữa.
    Với khe hở còn lại có 60mm em thấy hơi mạo hiểm bác nhỉ.


    Attached Files:

  25. quangnt

    quangnt Advanced Member

    Joined:
    29/10/11
    Messages:
    2.409
    Likes Received:
    126
    Dây cao áp chỉ cần 0,45 là đủ, đốt tim chỉ cần dây 1 li. Bác quấn cao áp hết 1 lớp Lại quét 1 lớp dầu là ok, không cần lót lớp. chỉ lót sơ và thứ là ổn
