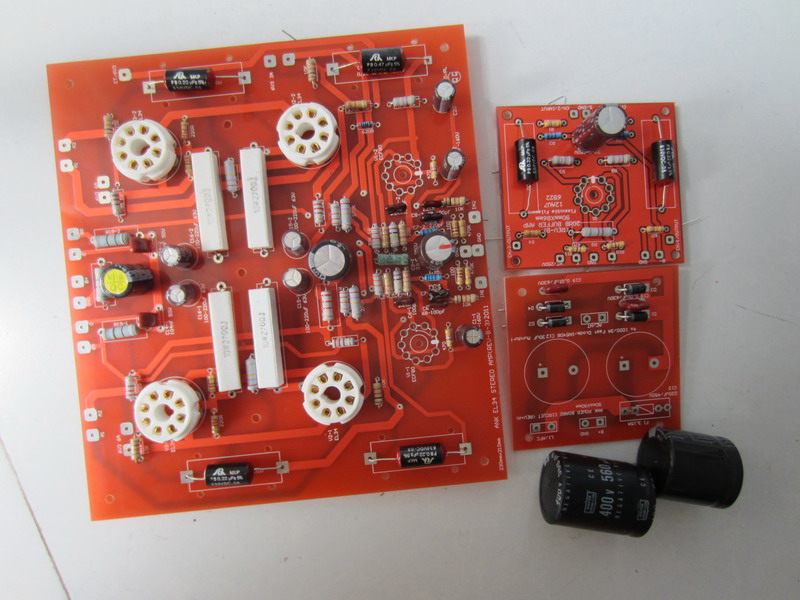

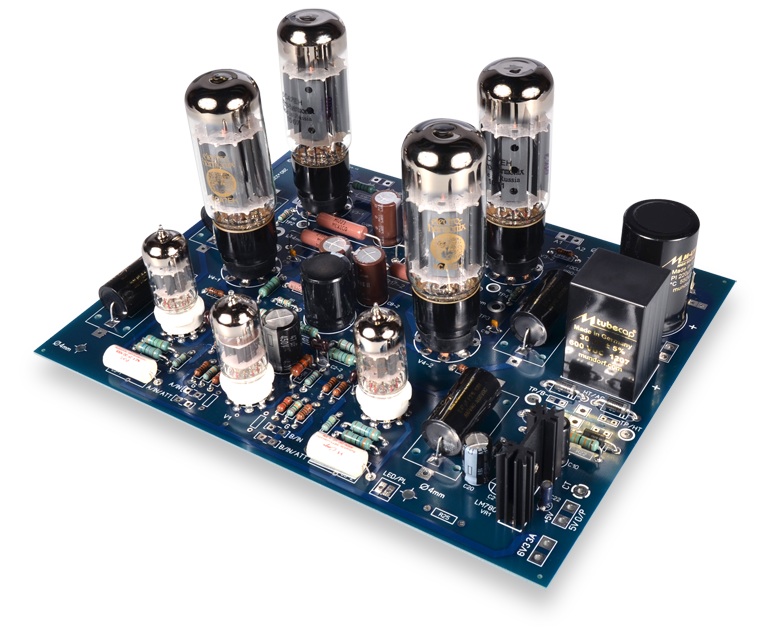

Phát hành PCB đèn Audio Note L4 EL34p & EL34i Amplifiers

Em đã hoàn thiện cho dự án L34 cuối cùng này và cũng có một số kinh nhiêm cho phần nguồn
Choke dùng 500mA là thả phanh em đo dòng chạy qua choke là khoảng 300mA
Nguồn cho cao áp nên quấn 0-280-300-320VAC sau khi thử nhiệm thì em thíc nhất giá trị 300VAC.
Thân.



Bác đo dòng chạy qua choke ở chế độ tĩnh :?:



Chào các bác, em sắp bắt đầu dự án này, đang đặt hàng bác chủ đây. Có gì sẽ nhờ đến các bác nhiều, vì đây là cái amp đèn đầu tay của em.



Chú ý biến thế quấn cao cao một chút, 290-300V. Tốt nhất là nhiều đầu ra cho linh hoạt.

Ngoài ra, nếu lấy áp cấp cho Buffer trên đầu con trở 22K thì điện áp sẽ rất thấp (của em đo được chỉ khoảng 160-165V). Nếu thay con trở 8K2 trên bo Buffer thành con trở 24K và áp lấy trước trở 22K. Lúc đó áp cấp cho Buffer (sau trở 24K) sẽ đạt tầm 190V; Áp cấp cho tầng lái cũng đạt 195V. Ngưỡng điện áp này hơi bị đẹp.



Cảm ơn bác chia sẻ kinh nghiệm, em sẽ ghi nhận.



Em đã nhận được bo và mặt máy rồi. Rất đẹp. Cảm ơn bác Luân nhiều.



Cám ơn bác đã reply cho em. Chúc bác có đủ bộ ưng ý nhé.
Thân



Gởi bác hình này nhé, bác gởi tên của bác cho em nhé.



Gởi bác hình này nhé, bác gởi tên của bác cho em nhé. Sáng mai em chuyển pcb cho bác luôn nhé
Thân



Bác để cho em 1 bộ này nhé! Em chờ Pm của bác!



Bo nay cua bac "baomoi" o Ha noi. Cua bac em se pm cu the cho bac nhe. Cam on bac.



Ko hiểu sao em pm toàn lỗi, đành phọt ra đây vậy

Bác gửi cho em theo địa chỉ
Đỗ Anh Tuấn
Phòng thiết kế Công ty TNHH ABB vietnam
Km9 Quốc lộ 1A , Hoàng Liệt, Hoàng Mai, Hà Nội
Tel. 0982021182

Bác cho em xin địa chỉ, nếu em nhận đc món j mà ko phải của em thì em gửi lại, hoặc cho em địa chỉ chủ nhân, em gửi thẳng đến cho bác ấy



Sáng nay em chuyển cho bác luôn nhé.
Thân



bác xem lại Inbox hay Outbox của bác có đầy không thì xóa bớt



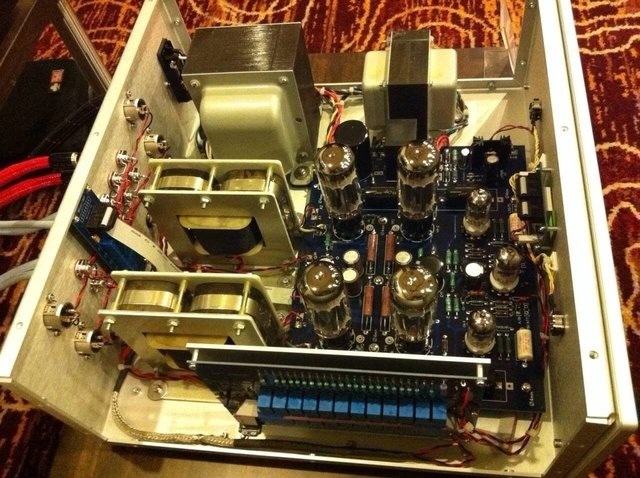

Mời các bác phỏng đoán nhé!
Hàng new, mới SHOW xong chiều nay!



Bác Hưng mới Ship à, đẹp quá. Chất âm em nó thế nào bác.



Giá thế này nè bác Luân:
RM56,490 tương đương 18.900usd.
Sao em dám rước về.

Bo mạch làm lại gọn quá hen.
Bóng xài 6CA7 x4 - 12AU7 x2 và 12AX7 x1
Nhưng không phải hàng của ANK đâu!



nhìn phong cách mạch và tụ phê quá chừng bác Hưng à



Thấy họ dùng toàn bóng Electro Harmonix thôi mà sao giá mắc quá!
Anh em ta sao cứ phải tìm bóng đắt tiền?
Nhìn cặp OPT mới phê phải không bác Quang?
Dàn tụ thì quá đẹp, trở thì đa số là tantalum.



chào các bác,các bác cho em hỏi 4 con R 270 ohm thay bằng 250ohm đc ko ạ?



Tụ thoát ca tốt là 4 con ELNA SIMIC thôi. Họ dùng trở thoát catốt có 5W thôi, có lẽ vậy đủ rồi. Tụ lọc rất xịn ngay chỉnh lưu nhưng bên trong thì cũng thường thôi, có lẽ là EPCOS. 4 con tụ nối tầng có lẽ Mundorf Supreme SIO.

Hình như là đốt tim dùng ổn áp hay sao í....



Em thấy khuyến cáo từ 270-300 ôm bác ạ. Tốt nhất là xài 300 ôm.



Báo cáo các bác L4 của em cũng kêu rồi ,mới ở mức độ kêu và k cháy nổ gì .tuy nhiên cần cân chỉnh nhiều,
Vấn đề cần khắc phục trước tiên là ù ù khá to ,em hay online bằng alo lên k xem được file mod ttanh update từ cd của hãng AN cho phần đi mass. Của em có pre m2 lên em chỉ làm pow .em đi mass hình sao tức là tụ lọc nguồn .boar chính.mass tín hiệu vào tập trung tại 1 điểm .
Phần ù ù em nghĩ đi mass chưa hợp lý lên ù ù vậy bác nào đã khắc phục hết ù ù cho em vài lời khuyên .
Phần tiếng mid low khá dầy kéo dải cao.xuống mất tiêu ,k thấy lóc cóc leng keng .
Phần trở thoát ktot đèn CS .nếu gắn đủ 4 trở cho 4 đèn thì V bias lệch nhau dã man .em đã đảo đèn CS vẫn lệch .
Em hơi chỉnh lại chút 1 trở thoát katot cho 2 đèn thì V biass lại cân nhau .bác nào có cách cân chỉnh khác em xin vài lời chỉ giáo.
Đèn ECF 80 .Va,Vk của 2 tầng là bao nhiêu V là hợp lý nhất .bác nào đã Fix dự án này cho em xin thông số điện áp để tham khảo .
Tạm thời thế đã .các bác đã đi qua cho em vài chiêu .em xin cảm ơn suốt đơì .
Thân chào



Em đã mang đi thi đấu lung tung, nhận xét chung của các anh em trong hội là mạch này khá hay và đều giải. Tuy nhiên, có lần ghép với nguồn âm là Marantz 16, em nó thiên trầm hẳn.



Bác kiểm tra lại mạch, trở, tụ xem có con nào chết không, chứ V bias mà lệch quá là không đúng rồi.
