Chào bác vấn đề ù của bác em nghĩ cũng đơn giản mạch này em cũng đãng Fix rồi hiện tại em vẫn đang để trên tấm gỗ,có ù một chút nếu ghé sát tai vào loa Bass phần này em nghĩ có lẽ do nguồn em chưa bọc chống nhiễu nếu em kéo xa cục nguồn ra thì hết.Tụ nguồn hiện tại bác đang để bao nhiều Choke bao nhiêu Henry mạch này chạy dòng tổng khá cáo khoảng trên 300mA nếu choke khe hở từ không đủ dễ dẫn đến bão hòa từ gây ra ù
Còn phần lóc cóc leng keng bác có thể điều chỉnh tụ C8 từ 47p-100p đến khi nào thấy đủ giải cao là được tụ càng nhỏ thì giải cao càng tăng....
Bác nên chụp vài tấm hình em nó cho mọi người bắt bệnh tốt hơn
Thân.



Thanks bác! tìm trở 270 ohm 10W chở lên hơi hiếm nên tối qua em định mua 12 con Dale vỏ nhôm trên Ebay vì thấy giá nó hạt rẻ .



Hi các tiền bối topic AN EL34i
Cho em hỏi trên boar vị trí ghi 0 và 8r có phải là đường hồi tiếp k ạ .em newbi lên cái gì chưa chắc cú cứ hỏi cho chắc ăm .thanks



chính xác, bác cứ mạnh dạn hàn vào, nếu không kêu thì đảo 0 và 8 cho nhau



Các bác cho em hỏi L4 dùng OPT của hãng này đc ko ạ? em thấy giá mềm quá.https://www.edcorusa.com/p/435/cxpp30-ms-6_6k



Dùng được nhé bác, còn kiểm chứng em chưa biết . Gía mềm mang về dùng luôn đi bác.



Dùng tốt.... bác ạ! Nhưng giá mềm thì cũng dưới 5tr và trên 4tr thì mới được cầm trên tay. Có khả năng hơn tí nữa.....



Em có ông anh chuyên nhập hàng ở Mỹ về nếu biết wed này sớm thì tập chung anh em mua số lượng tốt tí thì về đền VN chăc chưa đền 4 triệu 1 cặp đâu ạ.



Bác lập DS đi em theo với!



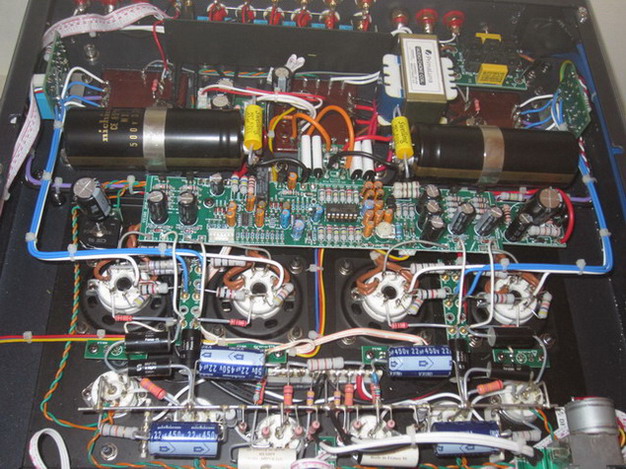

các cụ chỉ cho em điểm nối từ pcb công suất sang pcb buffer với.



- Đường Ground và tín hiệu thì cụ nối ok rồi phải không? đường đốt tim thì cụ câu từ đường đốt tim của bóng pre lên, đường cao áp thì ở đây ợ: viewtopic.php?f=46&t=79596&start=1125



Ngay sau con trở R26 = 22K (điểm chung với tụ C9) đấy cụ. Nhưng nếu cụ nối như thế thì sụt áp rất lớn và đo tầm 160-170V thôi (thậm chí còn thấp hơn). Em nối trước con trở này và thay con trở đầu vào trên bo Buffer từ 8K2 lên 24K. Áp cực đẹp: 195V.

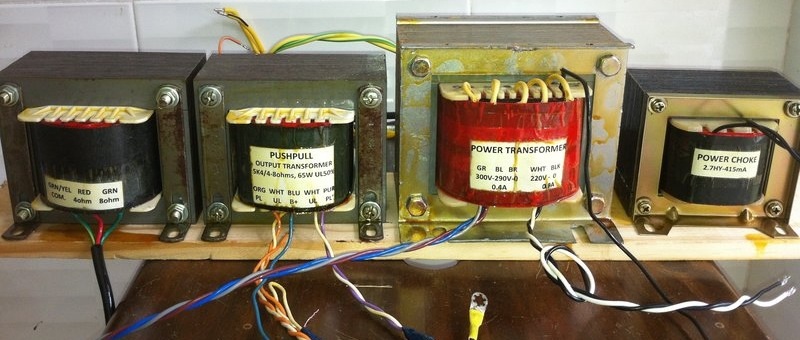

Bộ Transformers cho EL34i của em đây:

Hát hò ngon rồi em tháo đem ngâm vecni cho ngon hơn.



OPT nhìn cũng Pro quá bác Hưng, hôm nào mang vào SG test thử nhé. Có mạch này nghe cũng hay hay, rất mới về nhà mình nguyên KIT bác Hưng xem thử thích thì làm chơi nhé. Có đầy đủ schematic và manual



Cụ cho em xin giá nhé! bác Hưng Bận nhiều Dự Án....... :mrgreen: Không theo đâu.... Anh Hưng nhỉ?



À, bác Dũng thích thì nhào vô nhé, lâu lâu thích của lạ đấy thôi. Nếu làm mạch này, bác Dũng giúp cho mấy con Blackgate nhé.



Em thấy bác có Kít là em cũng máu..... Bác cứ làm đi! Black gate F em vẫn kiếm để bác với bác yêu quá Tube dùng! Trong đó có cả em nữa ạ! :lol:

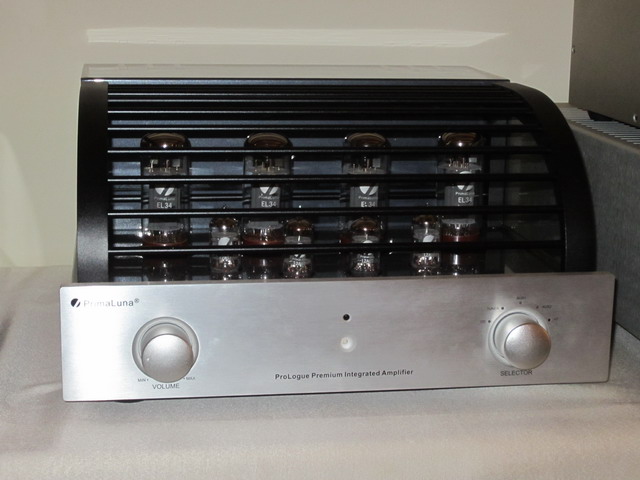

PrimaLunar hả bác Luân?
Em có 02 cái PP El34i và KT88 rồi! Chắc không theo cái này nữa!
(nhưng nếu bác làm KIT thì E sưu tầm để dành.

Hay bác Luân làm cái KIT 4 đi!

* Em còn có vài bộ 6V6 (chưa thấy có dự án hay) --> KIT 4 của ANK hay
http://www.commonsenseaudio.com/nirvanaamps.html

* và bộ bóng 6BQ5 --> thích làm theo Leben CS300, mà chưa thấy ai làm KIT.

@bác Nguyễn Việt Dũng: cứ thấy có KIT là A cũng máu lắm! Sưu tầm để cất vào tủ!



Em cũng thế anh ạ! Bây giờ nhà em nhiều Kít lắm rồi anh ạ! Nhưng em vẫn thích.... Gom OPT, Bóng, Điện Trở, Tụ, Bo mạch....xong cất đi.....Dùng Dần!
Cụ Luân chưa cho em cái giá vào Inbox nhé!

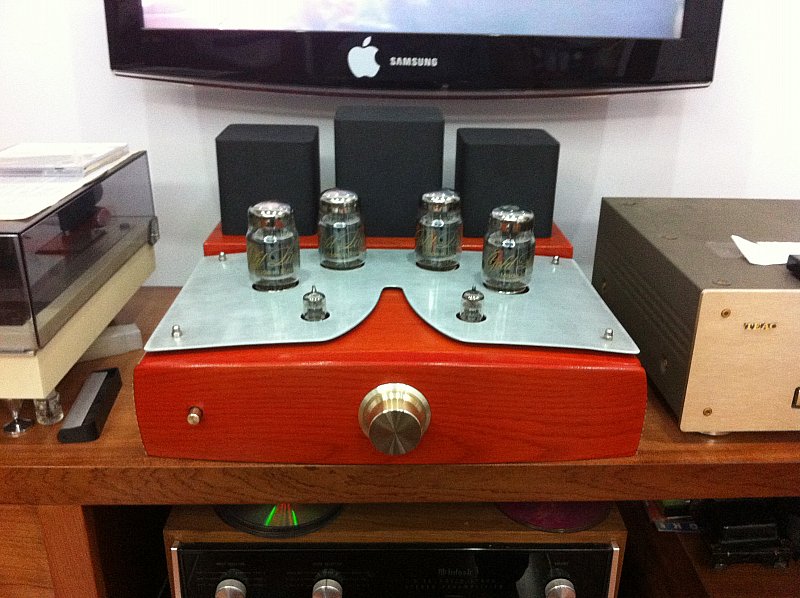

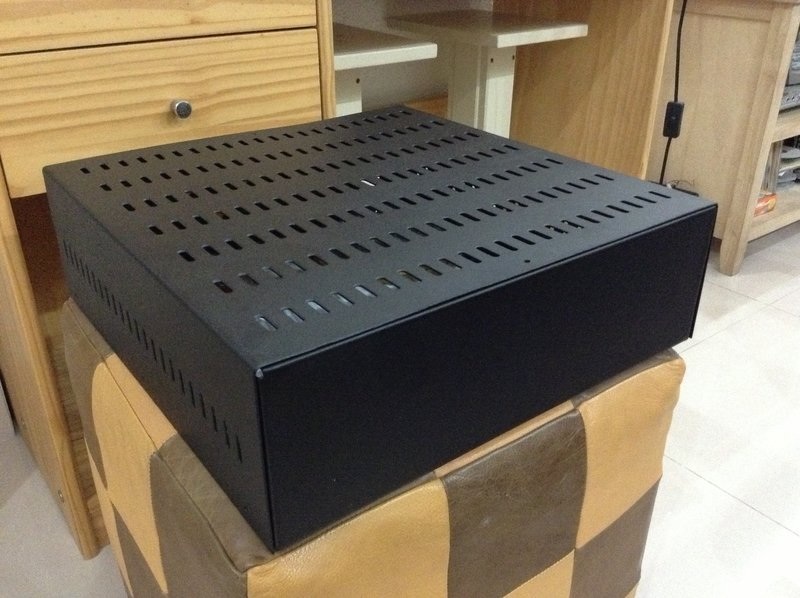

Vỏ máy này làm cho Preamp L3, cho KiT4 vô tư luôn



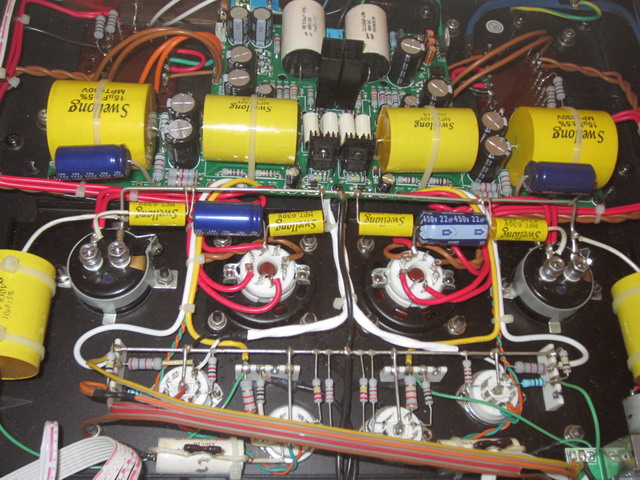

em cảm ơn cụ suotngayloavoidai và cụ Hại Điện đã giúp đỡ, chỉ vì em đua đòi cho em nó thò đèn ra ngòi nên bây giờ mới đụng đến. Hai cụ giúp em luôn phần tín hiệu vào, ra và đi mass cho em nó với, sang tuần em cho em nó xơi món tê tê say say 220v/50Hz rồi báo cáo các cụ nhé.
cảm ơn các cụ nhiều

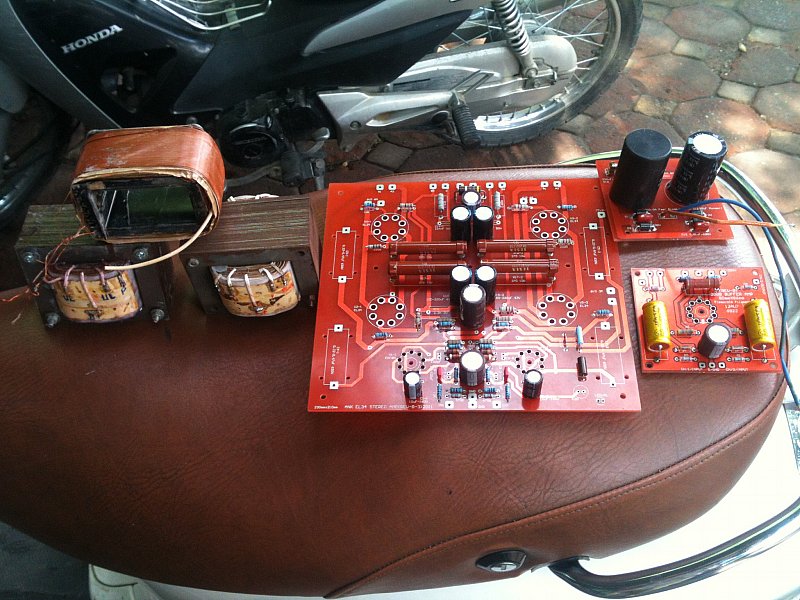

Vì bận cho dự án KT 88 nên EL34 em mới làm đc đến đây thì bị thằng em trai xin mất Bác Luân còn bộ nào ko để lại cho em 1 bộ PCB ạnguồn em đã quấn xong phần cao áp

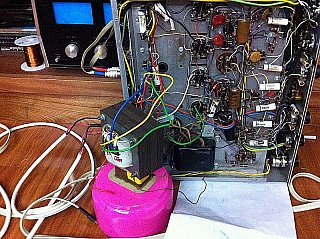

OPT quấn xong em lắp vào Scott chạy 7591 hát ngon lành ạ

Và đây là kt 88 chắc chục hôm nữa là em nó hót đc ạ.



các cụ chỉ cho em là đấu opt theo nhãn bác thivan dán phía dưới hay là đếm theo thứ tự ạ? :lol:

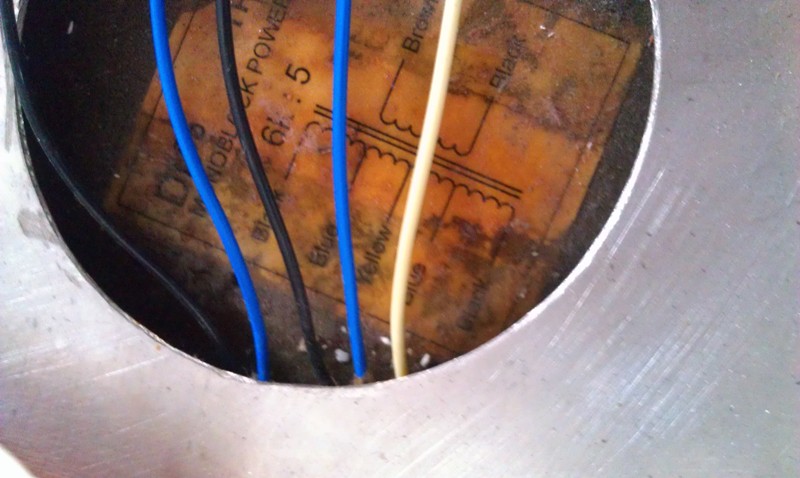

Mấy cái mã màu đó không đúng đâu bác. Bác lấy cái multi meter đo điện trở thuần bác sẽ xác định được các đầu dây. Riêng A1 và A2 thì cứ kệ nó, sau này đấu vô loa thì luôn đặt ngón tay vào con tắc, nếu nó ù mạnh thì tắt nguồn và chuyển lại A1, A2 sau....Còn nếu không ù thì ngon...hehe
