Phát hành PCB đèn Audio Note L4 EL34p & EL34i Amplifiers

Đề nghị bác Thanh lam luan giải thích về việc sử dụng thương hiệu Hasimoto trên sản phẩm (hình chụp tại trang 65,66)
Ngoài ra, mong bác lưu ý về việc xúc tiến thương mại sản phẩm copy này (sản xuất hàng loạt sản phẩm hoàn chỉnh, bao gồm toàn bộ thiết kế mạch, vỏ máy, tên thương hiệu và documents kèm theo)



em thích nhất dòng đỏ kia có lẽ bác Luân xem sét làm giúp em vài cặp nhỉ



Màu đỏ nó còn nhiều thứ lắm bác Tú ơi!!! Bác làm vài cặp biếu ai nhiều thế??



Nghe bác nói nóng quá làm E giật mình!
Nên làm cái nắp khác thêm nhiều rãnh bên trên thay thế cho cái cũ, và mặt hông làm 03 hàng rãnh thông hơi cho an tâm hơn



Hãng mà kiện là té khói luôn đó .....ặc ặc ....



Vậy là em đã đủ đồ. Hàng của em làm xong cũng nhái y trang hãng luôn

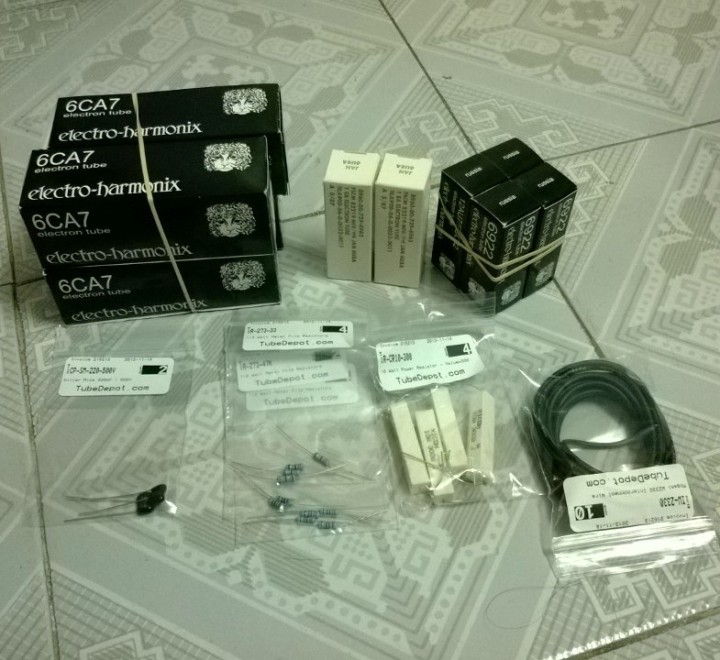

Bác Huy về sau có khác, nguồn này từ TubeDepot phải không bác??



Nó in tên trên mấy cái tem dán đó bác



Bác Thanh Lam Luan cho em hỏi: Em đã ráp xong Pre L3. Bác chỉ giúp em chỗ ngắt tín hiệu của PCB L4 (không dùng bo Buffer nữa) để dùng với Pre L3 với ạ!



Bác bỏ bo buffer. Bo buffer là một hình thức của pre đó bác



Tức là mình phải làm 2 việc:
1. Chế 1 công tắc để cắt nguiòn đốt tim cho Buffer;
2. Câu dây từ điểm Input của bo chính L4 ra jack RCA

Đúng k bác hại điện?



Bác tháo luôn bo buffer ra luôn rồi câu dây tín hiệu từ rca vô trực tiếp main bo. Nếu oánh pre-pow thì hay hơn nhiều đó bác.

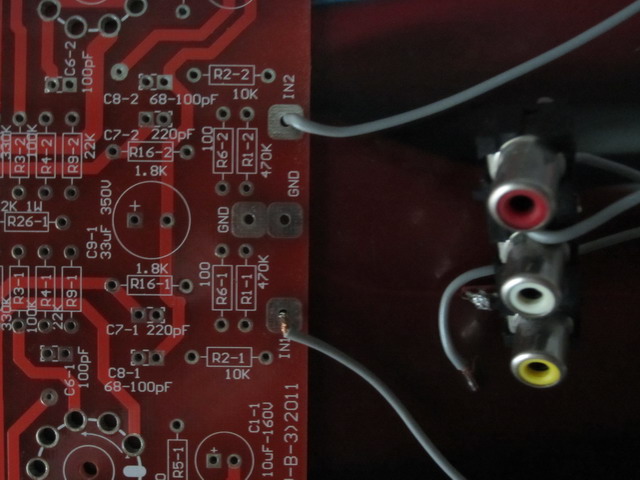

Trước tiên bác đi dây tín hiệu trực tiếp từ RCA vào ngõ IN 1, 2 Main chính .Khi dùng pre ngoài.
Nếu bác dùng cả pre tích hợp thì phải có selector riêng cho bo buffer, và làm thêm công tắc cho nguồn đốt tim và cao áp 250v, để đóng mở cho buffer



Nhưng em thích cả 2 option: Intergrated & Pre-Pow bác ạ!



Nếu thế thì cụ chú ý xử lý nhiễu. Khá nhiều đấy cụ ợ.



Các bác cho em hỏi. Em đo áp tại anot EL34 là 350V, tại Cathode là 25V. Em dùng trở thoát Cathode 300R. Như vậy áp cực G của EL34 có bị cao quá không ạ.



Hình như hơi cao...bác đo mấy điểm có nói trong manual đó, so sánh thử xem thế nào.



Xin chào các bác,
Hiện em đã hoàn tất em L4 amp, nhưng còn 1 điều là còn bị tiếng muổi kêu khi chưa cấp tín hiệu, khi e chạm tay vào volume thì tiếng ù lớn hơn. E xài dây tín hiệu quân sự đồng mạ bạc cho phần tín hiệu, vì là con amp đầu tay nên e cũng cần có phần nhìn cho khá 1 chút, nhưng như thế cũng có nhiều bất cập trong cách đi dây. E post lên đây xin nhờ các anh em chỉ dẩn cách xử lý giùm, chỉ hy vọng bớt ù là đã mừng rồi. hii.
e xin cảm ơn các bác!

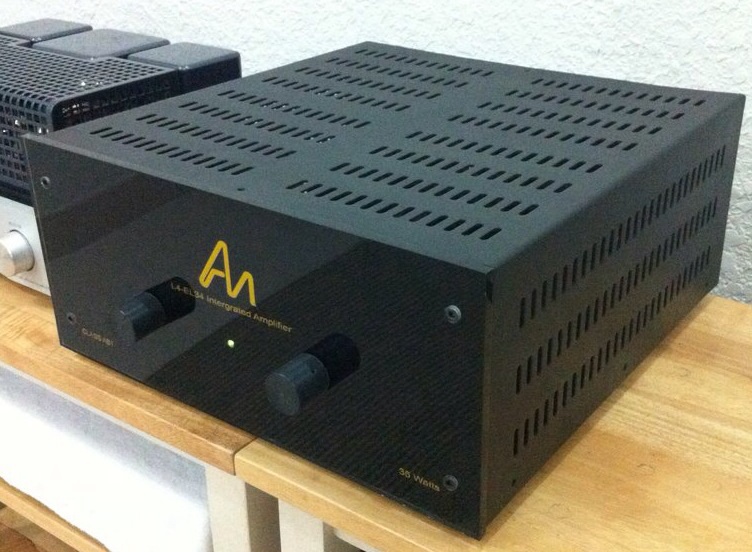

cho e xin khoe mặt tiền của e nó 1 chút.



công việc còn lại:
- Làm tiếp nắp máy (cái nầy đang chờ lấy board Pre về làm pre L3 củng 1 thể)
- May vải bọc phần nguồn và OPT

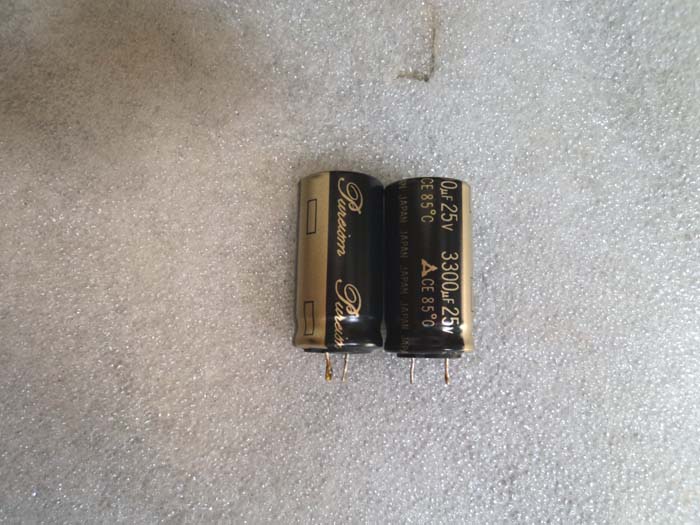

Bác tháo bo buffer ra xem có ù không ? em nghi ngờ chổ này. Ngoài ra bác kiểm tra xem dung lượng tụ lọc có đúng yêu cầu chưa nhé.

Con L4 này em làm hoàn toàn không ù, phải ghé tai sát vô loa mới nghe ù nhẹ. Tuy nhiên, phải đi dây và bố trí một cách khoa học.

ah, cái dây đỏ đỏ là dây tín hiệu ah bác ? bác đi dây lộn xộn quá.



Dạ đường màu đỏ là đường e tô chỉ cho dây tín hiệu vào. Hii. Các bác thông cảm thằng em lần đầu mới biết cầm mỏ hàn. dây nhợ e chạy vậy là gọn nhất đối với e rồi đó :lol: . E đang tìm vỏ bọc kim loại để bọc lại dây tín hiệu. Phần tụ nguồn e thấy cũng ổn, đúng trị số với phần ghi trên board. Xin bác gợi ý cho việc đi dây, để e làm lại cho tốt hơn



Trước mắt cách ly bo buffer ra xem nó có còn bị nữa hay không ? nếu có thì cố gắng bố trí lại bo buffer sao cho tránh xa các nguồn gây nhiễu. Dây bác có thể đi men theo thành chassic và dùng dây rút bó lại cho gọn và đẹp. Một nguyên tắc cơ bản là không đi dây tín hiệu (các loại) song song với dây cấp nguồn (các loại). Dây tín hiệu (các loại) cần sử dụng loại có vỏ chống nhiễu (2 lớp càng tốt).

Bác cố gắng bố trí bo buffer theo kiểu AN í, vì như thế khoảng cách dây tín hiệu sẽ ngắn nhất, giảm tối đa sự ảnh hưởng của nhiễu hoặc vật liệu dây vào chất lượng âm thanh.

ah, cố gắng xài dây tín hiệu này ngon ngon một chút ngen bác. Đừng tiếc vài trăm ngàn mà ảnh hưởng cả chục triệu tiền đầu tư cho ampli.



Em thấy bác review nghe mê ly quá. Đồ kit mà làm còn tốt hơn ampli Scott , Luxman danh tiếng của Mỹ và Nhật nữa. Bác đừng nghe lời Phan Thị Bích Hằng mà bỏ cái bo búp phơ nha. Sao bác không lấy luôn cái chasis bên bác Luân cho đúng chuẩn AN luôn? Đã đặt thì chơi cho tới luôn để khỏi mang tiếng đi dây lộn xộn. Hãng người ta trã lương cho hàng trăm kỷ sư nghiên cứu cái chasis cho đúng kỷ thuật và mỹ thuật. Người ta thiết kế vậy là có ý đồ hết rồi.



áp và dòng ~ 80 mA số đẹp như vầy thì ngon quá rồi bác,
coi như đúng ý đồ SCH của hãng đưa ra,em đang làm cho cái power của em vô khoảng này mà kẹt tùm lum chưa được nè .
giờ bác đo ngay chân 8 đèn ECF80 coi thử nhiu vậy bác?



Bỏ luôn cái buffer đê, làm cái Pre-L3 gắn vô cho máu nó dồn lên não luôn :lol:

....Bác nào nghe lời em xúi, bảo đảm không hối hận :lol:



Do bị mạch này vật nhiều ...nên em có chút hỉu về em í
những lần em làm mạch này(hay mạch khác) nếu nó bị ù xì là do e....ẩu phần đốt tim.
xử lý dứt điểm xong phần này là mọi việc ngoong lành :mrgreen:
ah nếu chạm tay vô volume cũng ù thì nhớ nối mass volume
à cục nguồn của bác có mấy cuộn đốt tim?
