Phát hành PCB đèn Audio Note L4 EL34p & EL34i Amplifiers

Tối nay e sẽ kiểm tra xem phần đốt tim như bác chỉ, hoặc cách ly board bufer ra để xem thế nào.
Trong mạch volume e đã nối GND với board buffer, Buffer => Main Amply => Chassic rồi. Vậy có cần nối xuống chassic tiếp kg vậy bác? Vì e đã nối xuống chassic ở phần e tô vàng trên Board chính rồi



Ko cần bác ơi, em ko nối más chassis vần ko xì. trước em bị thiếu hai con trở chỗ đốt tim buffer. thêm 2 con trở vô thì im ru. bác thử xem sao.



Chào các bác.

Bác DJVDK cho em hỏi chút là phần đốt tim này phải đấu nối như thế nào ạ? Vì em dùng nguồn đốt tim và cao áp riêng ạ. Biến áp đốt tim của em có 4 đường 6,3V không có điểm giữa, trong đó 2x6,3V-0.8A; 2x6.3-7A. Nếu trường hợp không có điểm giữa thì nối 2 con trở xuống mass ạ?

Mong bác chỉ giáo thêm phần này ạ.

Thank bác.



Chào Bác,bác cho em hỏi là hiện giờ bác đấu đốt tim như thế nào vậy ah??
nếu bác chưa đấu?thì em có ý kiến như sau:
vi dụ
- cuộn 1 - 6.3 - 7A vào cặp công xuất bóng EL34 trái .cho 2 con trở khoảng từ 100-200R xuống nối mass
- cuộn 2 - 6.3 - 7A vào cặp công xuất bóng EL34 phải .cho 2 con trở khoảng từ 100-200R xuống nối mass
- cuộn 3 - 6.3 - 0.8A vào vào cặp bóng lái. cho 2 con trở khoảng từ 100-200R xuống nối mass
- cuộn 4 - 6.3 - 0.8A vào buffer cho 2 con trở khoảng từ 100-200R xuống nối mass

Với mạch L4 em đã thử treo áp or dùng 2 con trở nối mass,nói chung em thấy ....dễ....không ù xì gì hết.



Dạ, hiện tại em mới đang tập kết dần linh kiện cho em này ạ, còn nhiều việc phải làm cho em này lắm ạ. Em đã ghi nhớ cách đấu nối đốt tim như bác chỉ dẫn rồi ạ.
EM cảm ơn bác nhiều .



Nếu chưa có KN thì các cụ cứ làm đủ linh kiện y như yêu cầu của hãng...khi nào đóng điện nó OK rồi hãy mod...Nếu lắp đúng yc của hãng, bảo đảm không có ù xì.



Chào các bác,
Vấn đề Amply của e bị ù và được bác Hại Điện và các bác tư vấn, e cũng nghĩ là có thể nhiễu do dây tín hiệu nguồn, e đã thử tháo ra, câu trực tiếp dây tín hiệu từ CD vào Volume => bufer => Main và để nằm bên ngoài kg để gần nguồn hay OPT. kết quả thì tiếng muỗi kêu của loa vẫn còn nhưng nhẹ hơn nhiều, chắc do loa fullrange độ nhạy cao (gắn với những amply khác vẫn có tiếng kêu nhẹ nầy) Tuy nhiên khi e chạm tay vào núm volume thì tiếng ù lớn hơn, khi vặn lên thì tiếng u cũng lớn lên theo, đến 3h (3/4 volume) trở đi thì tiếng ù nhỏ lại. E lấy giấy quấn vào volume để cách điện và vặn thì tiếng có bớt nhưng vẫn nghe ù, chỉ cần đưa tay gần (chưa chạm) là có nghe ù (volume e để thử ở mức 9-10h). Nguyên nhân nầy là sao các bác, kg lẽ điện của e mạnh Xin các bác có kinh nghiệm qua vụ nầy chỉ giùm e. Cảm ơn rất nhiều ah.



- Chạm vào volume phát sinh tiếng ù--> bác thử nối mát cho cái vỏ volume xem nhé



Nhìn cái vỏ ampli của bác có thể đoán là mass của cái vỏ volume chưa ăn với vỏ máy (vỏ máy nối mass). Bác cạo lớp sơn bên trong chổ volume để vỏ volume ăn mass thì sẽ hết ù do chạm tay. đo thông mạch vỏ volume và vỏ máy cho chắc ăn.



E đã nối mass vỏ lolume như các bác hướng dẫn và đã thành công rồi, loa fullrange chỉ xì nhẹ khi mở hết volume, ghé sát tai mới nghe đc. Cảm ơn các bác đã hướng dẫn tận tình cho em.



Sẵn tiện mượn máy đo về, nhờ bác NDBD đo luôn con EL34i.

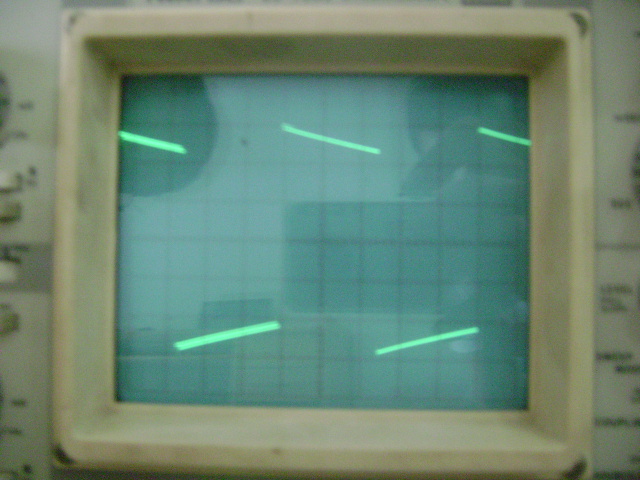

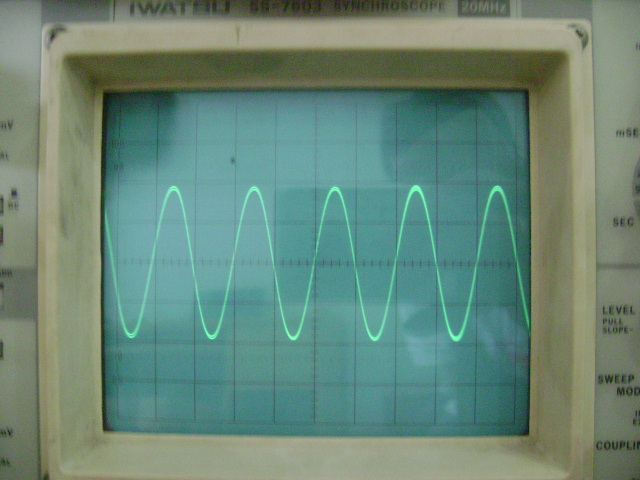

Thông số đo ở 100Hz: (kèm hình lại)



Con này ra Vout ra 15Volt, lên nữa là bị phẳng đầu.
Công suất ra không méo chỉ được 25Watts.
Như vậy nghe vô tư rồi
(Thông số hãng công bố: 35Watts!!!)

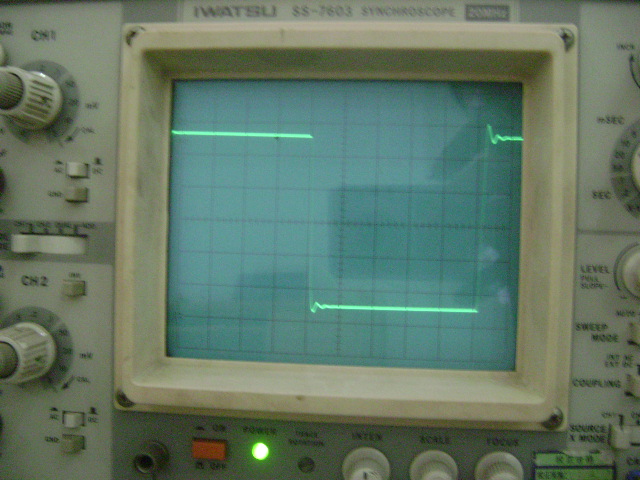

Và kết quả khi test ở 1Khz:

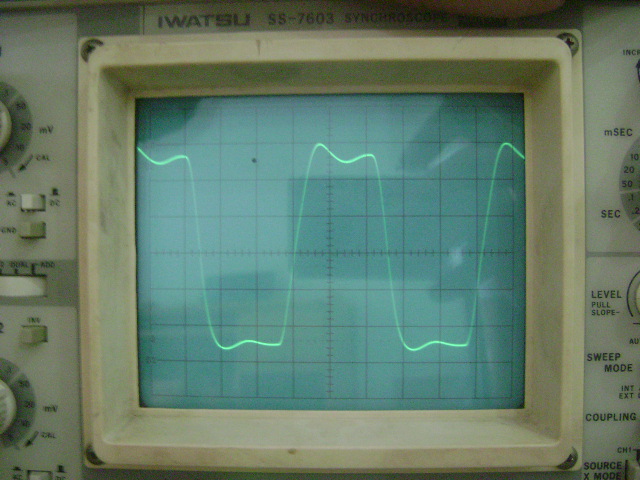

Và ở 10KHz:

OPT : E dệt theo công thức Teablue.
Các bác phán dùm E như vậy chấm điểm OPT của E so với OPT hãng thì đạt bao nhiêu điểm (lấy thang 10 điểm để chấm).
(chỉ đánh giá tay nghề và vật liệu quấn - lõi FE thôi nhé)
Cả tổng thể giá thành đầu tư cặp OPT nữa.
(để E mạnh tay làm tiếp cục OPT cho EL84PP)
Thảo nào công lực của EL34i hơi dưới cơ con OTL



Sao 1 tần số mà có 2 loại sóng vuông khác nhau vậy bác hungdoanh ?



Em đính chính hình rồi bác 7.



Bác Hungdoanh tham khảo cái này xem có xử lí được không?

http://www.valvewizard.co.uk/cathodyne.html
Gắn 1 con trở trị số lớn giữa anode tầng đầu và grid tầng kế.

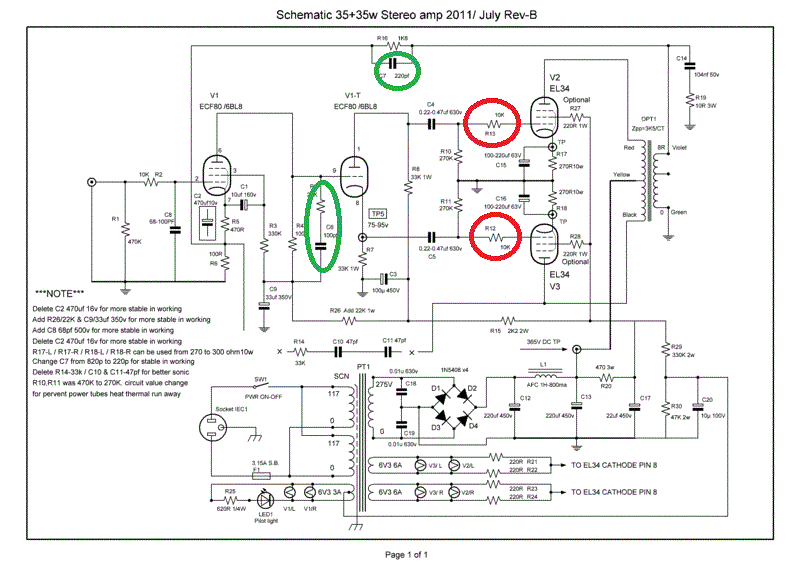

Mấy linh kiện màu xanh là dùng để chống ringing. Đã gắn chưa?



Các linh kiện màu xanh đã có gắn vào rồi, đúng y chang trị số.
Àh, có 01 điểm khác với sơ đồ mạch:
+trở catod bóng công suất dùng 300 Ohm (Manual cho phép 270 Ohm - 300 Ohm). Do nguồn hơi nóng nên cho chạy nhẹ đi tí.
+OPT 5K4
Có lẽ bị giảm công suất do chỗ này!
Hiện bóng công suất chạy ~22,3V/300 Ohm= 74.33mA



Tham khảo cách thay đổi trị số linh kiện phần NOTE trong hình trên thử.



Đã thực hiện theo đúng phần "NOTEs" luôn rồi.
Vòng khoanh tròn màu đỏ thì sao bác?



Phần đỏ đỏ của người khác. Nhưng khắc phục hết ringing thì cũng dỡ ẹt luôn. Còn vụ lõm lõm thì khắc phục được sẽ hay hơn.



Tính kỹ Vrms=15V
15V x 15V / 8 Ohm ~ 28 Watts
28W/35W--> đạt 80% công suất so với hãng rồi.
Cũng lý tưởng phải không các bác?



Của em được có 13V ~ 20W thôi. Tại sao lại có sự khác biệt lớn 35W với 20W vậy các bác?

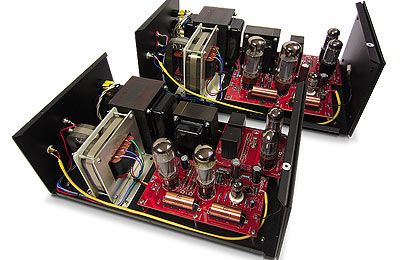

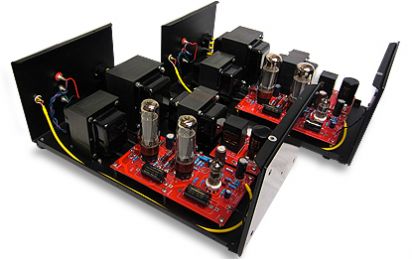

- Em vừa search được phiên bản mới của L4 đây các bác ơi. Chẳng có nhẽ :lol:



- Em nầy nắn bằng bóng nè ợ ợ ợ :lol:
