Phát hành PCB đèn Audio Note L4 EL34p & EL34i Amplifiers

EL34
Bác nối direct chân 3 & chân 4
và chân 1 nối với chân 8 là xong ah



Vâng cảm ơn bác DJVDK ,tối về em hàn mấy mối hăn nữa là ₫óng ₫iện ₫ựơc rồi ..
Thân chào chúc bác DJVDK vui, dẻo tay hàn



Bác cho e hỏi mạch này lắp p2p thì ngỏ ra của tầng bufer mâc 2 trỏ 470k xuống mas, và ngỏ vào của tầng driver cung c 2 con 470k xuống mas đung ko ah, có dư gì ko bác



uh!em xem sch lại thì đúng là sử dụng 2 con 470k cho buffer out và 2 con cho driver in

em nghĩ volume để vào khúc giữa in và out
nên vẫn phải xài 4 con trở 470 k cho in & out bác ah



Lần này chắc đầu tư tới đỉnh luôn hả? Chơi OPT hãng luôn đi!
Và khoe hết ra mới đã!



Volumn ở đầu in của buffer bác ah, còn out buffer và in driver thật ra là 4 con trở 470k xuống mass nên e hơi thắc mắc



Em đã xài board rồi, đúng như bác nói, đầu ra của buufer có trở 470kohm,đầu vào của đriver cũng xài trở 470k ohm. Em nghĩ P to P bác mắc nguyên như vậy cũng đc hoặc chuyển thành 1 con cho gọn tính giá trị theo trở mắc song song, chỉ sợ kg có trở giá trị như vậy thôi. Xin ý kiến các bác!



Em lắp xong thì thấy nếu dùng volume tín hiệu ra đấu thẳng vào bóng lái thì hót còn qua buffer mà bỏ 4 trở lưới định thiên 470K đấy nó ứ kêu đâu ạ .



vâng cám ơn các bác, vậy e yên tâm rồi



Các bác cho em hoi , sao con trơ r20=470ohm 3w, e lắp 5w mà nong xì khói, phải xử lý sao các bác



Có bác thừa bộ KIT EL34 nào không để lại em với!

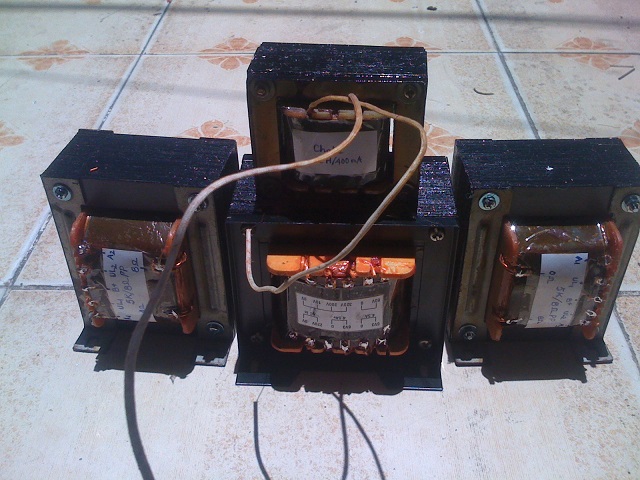

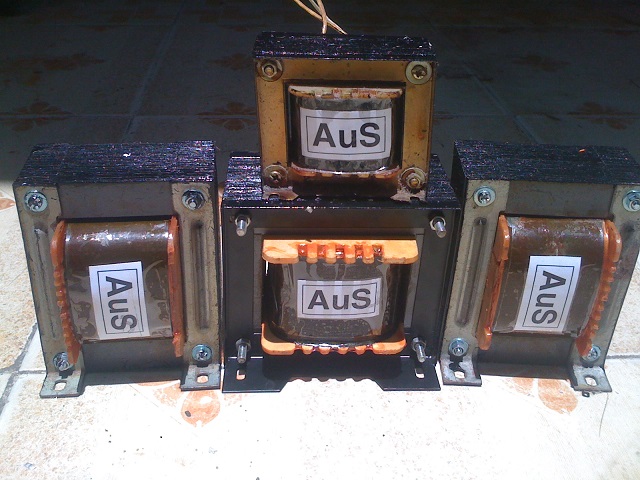

Trọn bộ Nguồn OPT,choke cho L4 thi công cho bác hoangcool. Mời bác xem trước khi cho E nó lên dường đi Hanoi
- Bộ OPT Fe 38 x 50 (5K/8ohm, 150mA max) (Fe Nhật xám mỏng 0,33mm)
- Choke 2H/0.3A (Fe Nhật xám mỏng 0,33mm)
- Nguồn:Fe (40x60) 0-10-300-320V/0.45A; 6.3V/4.5Ax2; 60V/0.1A, Fe nguồn của Mỹ

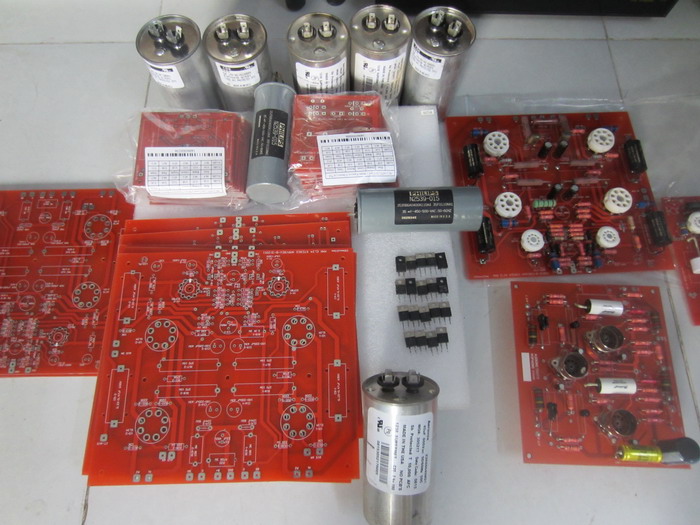

Em mới đặt bổ sung chỉ 05 bộ cho vài bác chưa theo kịp dự án, khoảng thứ sáu này có PCB rồi nhé.



em mua hai con biến áp xuất âm 5k 80w có sao không các bác .



http://www.dhtsound.com/technote7/board ... dextotal=4
em nên chọn con nào cho phù hợp các bác



Hay bữa nào bác Luân tổ chức giao lưu L4 một bữa đi để học hỏi đi.
Em burn tai theo con bệnh ở nhà nhiều nên chẳng biết hay dở đến đâu để cho nó uống thuốc nữa rồi các bác ạh :lol:



Mình đang chờ bộ KIT L4 , L3 pre bác lovetubewa hoàn chỉnh vài hôm nữa , anh em mang qua Phòng nghe bác Hà giao lưu luôn thể. Bác cho chạy rà , phần bóng và linh kiện của bác còn khá mới đấy...



Vậy là lấy bộ của bác yêu bóng làm tham chiếu. Em cũng tò mò bộ đỉnh cao của liên hiệp quốc ấy lắm, mấy lần lên tận nâu đen rồi mà chưa được gia chủ cho nghe thử.
Chắc chất âm nó cũng chứa đựng sắc thái nhiều dân tộc như nguồn gốc linh kiện nó bác yêu bóng nhỉ



Đợt PCB L4 bổ sung đã về, các bác pm đã đăng ký gửi em địa chỉ chuyển nhé. Kèm theo các món các bác y/c: tụ dầu lọc nguồn và schottky .
Nều còn thiếu gì các bác alo em nhé. Riêng bác Xuanla(VT) em hàn xong bộ của bác ghé lấy về test dùm em.



Em đã nhận được cặp OPT bác Gửi, chưa biết chất lượng thế nào nhưng hình thức đẹp y chang Tango . Bác còn thừa quả tụ nguồn nào thì để lại em nhé!



Bác thi công biến áp chuyên nghiệp ghê không khác nhập ngoại là mấy , nhìn quá đẹp quá phê 8) , thời này kiếm được FE loại này rất khó



Bác ơi tôi ở Hà nội muốn kiếm bộ FE 38X50 như của bác quấn OPT bác có thể giúp được ko ạ? cảm ơn nhiều.



E vuaa lắp xong theo mach e lắp p2p, nghe khá hay, tiếng trong treo tach bach, nhưng số đo cuaa e hơi thấp, ccác bác xem cho e ý kiến: b+ =300, chan 8 bóng cs=15.5, tro thoát 270ohm, nguon cap cho buffer 165, tính ra thì đang chạy dòng 57.5 mA, nhưng tiếng ko bi méo hay rè, cũng ko ù xì gi hết



Chúc mừng bác đã hoàn thành L4 , nguồn B+ khoảng 330 tuỳ thuộc vào tụ nguồn và bóng công suất bác đang dùng. Nếu là bóng JJ Blue điện áp ngay trở thoát khoảng 19, 20v. Cao áp cho bufer bác chỉnh lại giá trị trở cho áp khoảng 200v là ổn, tiếng nghe thanh thoát hơn nhé.
Thân



e đã tăng tụ trước choke và sau choke lên, và b+ đc 320, nguồnc ấp cho buffer 180, cathod bóng cs 18, và nghe tưng bừng hơn, thanks bác Luân nhiều, sẳn đây bác chia sẽ bóng pre và driver loại nào nghe mềm mại ngọt ngào, để e đầu tu ah!
