Phát hành PCB đèn Audio Note L4 EL34p & EL34i Amplifiers

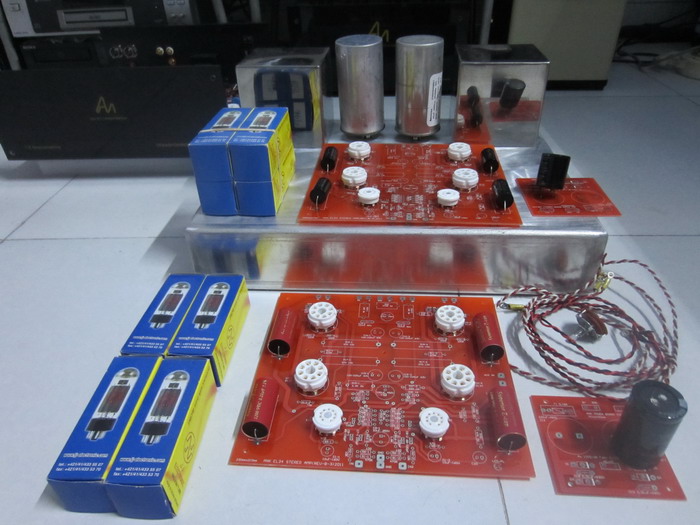

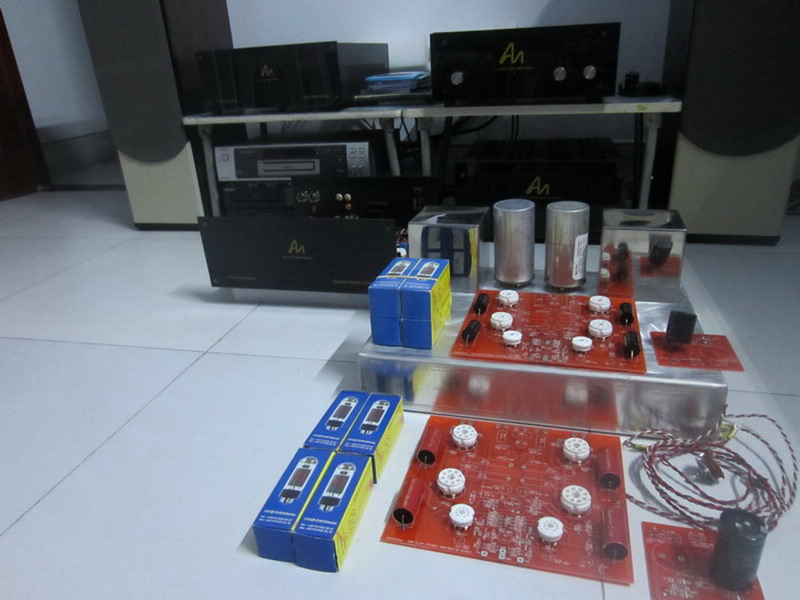

2 BỘ L4 của bác Linh_audiotech và bác AudioGonn các bác nhờ hàn giúp chân đèn và tụ và gia công xong chasic, em mang bóng test ok rồi nhé . Phần còn lại 2 bác bác qua lấy trở về hàn tiếp nhé.Bố cục chi như vậy thôi ạ.



Nguồn, choke và opt chưa làm được. Cố gắng p to p thôi. Chú giúp a 1 tay?



Nguồn, choke và opt chưa làm được. Cố gắng p to p thôi. Chú giúp a 1 tay?[/quote

Vâng chủ nhật anh em mình gập nhau là anh có thể bắt tay làm được ngay thôi.



sau khi vật lộn với 5 em audio note mà các đồng chí vn nhà mình diy.

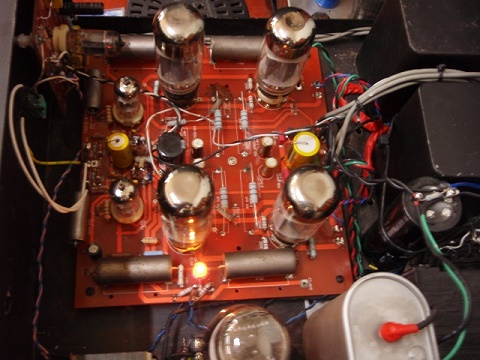

em có vài hình ảnh chia sẽ với các bác.

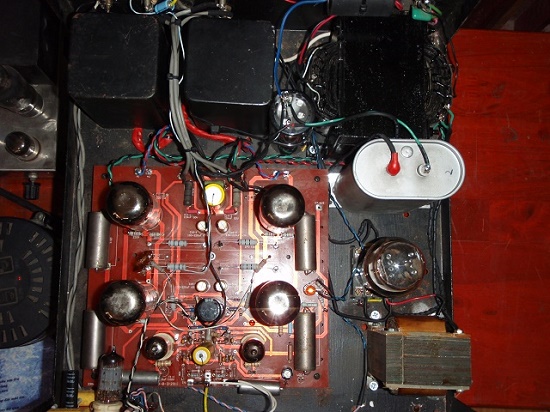

đây là 1 em điển hình:
các bać có thắc mắc,trao đổi gì cứ call em,
pm trên vnav,call mobi.......vv....
mobi :0995223222
cầm chân:0983122264
chaò thân aí.
tungbc.



- Mạch nguyên bản Auto Bias, Bác Tungbc chuyển sang Fix. :mrgreen:



vấn đề là không phaỉ ở chỗ fix hay auto, ngay ở cây đèn ECF80-6bl8 kìa.-chạy ổn định chưa,ù,xì gì ko,-dòng cuả 4 quả CS ntn,có bị tự kích không,các bác có đo kiểm cẩn thận chưa...............v...v......
em định ko nói,nhưng đã tham gia vào vnav thì phãi nói,..



Đã nói thì phải nói hết bác ah, nói kiểu nửa chừng thế này làm nhiều người nửa mừng nửa lo lắm bác ah :lol:



Em đang lắp bộ EL34 dùng board này, Bác có thể cho biết rõ thông tin,
1. Bác vật lộn với 5 con amp EL34 của loại board mạch phát hành trên này, hay có loại này loại khác (dùng board, dùng P2P, ...)
2. Vấn đề Bác muốn đề cập :
+ Về thiết kế toàn bộ amp cùa AN chưa đúng ? , hay thiết kế trong chính board mạch này và in ấn sai ?
+ Về vật tư linh kiện chưa đúng yêu cầu, hay sử dụng những linh kiện cũ mà những con amp Bác phải sửa chữa không được tốt , không còn ổn định khi sử dụng dẫn đến tình trạng hỏng hóc ...
+ Về tay nghề lắp của AE như hàn chưa tốt, thiếu kinh nghiệm trong quá trình thi công lắp ráp amp dẫn đến tình trạng hư hỏng ...
Cảm ơn Bác chia sẻ giúp để AE khi tham gia dự án này có thêm hiểu biết thực hiện sản phẩm hoàn chỉnh.



bác alo cho lão Tungbc đi em cũng theo đuỗi dự án này và đang nhờ lão ấy giúp.chờ mãi không thấy lão lên đây nên em alo cho lão thì được biết mạng nhà lão đang bị hư nên khong online được, nghe bảo nhà mạng hẹn 2 tuần mới có lại



Vấn đề ở đây là các AE làm dự án này cần phải biểt thông tin để thực hiện hoàn tất và hoàn chỉnh dự án. Mình em alo để biết còn nói làm gì nữa. À mà Bác ấy ở vùng sâu vùng xa, khỉ ho cò gáy ở cái nước nhỏ bé này hay sao, hay ở hải đảo xa xôi mà nhà mạng sửa chữa mất 2 tuần. Như em đây, mãi xa xôi chốn phồn hoa đô thị, mà báo hỏng mạng chưa đến 24h đồng hồ đã được giải quyết rốt ráo. Không biết Bác ấy thuê bao mạng Internet của nhà Mạng nào. Cho em biết một vài ngày xong ngay



Thực sự mạch của Hãng đã AutoBias rùi, cứ thế mà làm. Anh em lắp có thấy ù xì gì đâu, các điện áp gõ ra chuẩn như của Hãng đã công bố. Bác Chính quan tâm việc này cho mệt óc...



Không biết bác mod lai mạch nguồn dùng đèn nắn bác có để ý đến dòng ra của cái bóng nắn so với dòng của toàn mạch này không, nếu là em thì em phải dùng 2 bóng 5U4G kẹp đôi, chứ dù 5U4GC cũng chỉ cho được 275mA. Bóng 6BL8/E CF80 cụ có đưa vào máy đo hay nhờ ai đo giúp trước khi cắm vào không. Cụ có thể chia sẻ cho anh em quá trình cụ lắp ráp , em vừa lắp xong cái mạch này , đang test , không ù xì gì, em sẽ post hình lên sau , chờ cụ



Qua sự chỉ dẫn nhiệt tình của bác Tùng BC, em xin mạn phép post lên đây giá trị các linh kiện cần thay đổi vì mạng nhà bác ấy không vào được. Các bác điều chỉnh như sau:

- Tầng Buffer:
+R load 47K -> 10K
+R kathod 2,2K -> 1K
+Cao áp từ 200-250V

- Tầng pre:
+R load 100K -> 150K
+R nối lưới 2: 330K -> 560K
+R kathod 470 -> 1K// tụ thoát 33uF
+R feedback (ngay dưới trở thoát K) 100 -> 470
+Tụ nối kathod với lưới 2: 10uF -> 1uF (hoặc 0.56, 0.47...)

- Tầng CS:
+R đầu vào lưới 1: 10K -> 1K
+Cao áp min 350V
+Dòng qua đèn max 60mA

Em xin hết.



bác làm theo thông số trên cho e xin review với ah?



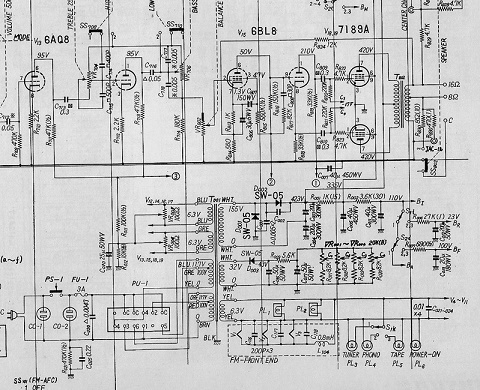

Mod xong lại ra Sansui mất rùi. Khg còn là ANK nữa :lol: :lol: :lol: :lol:



Đã cụ nào bỏ hồi tiếp or thay đổi giá trị LK của C7/R16 chưa ạ? Cho em xin 1 vài review với ợ! Thanks các cụ!!!



Sự điều chỉnh này bác ấy dùng với OPT mấy K vậy bác?



- Em mod chưa xong ạ, mạch gốc em cũng chưa nghe nữa, đang hồi hộp xem nó hát hò thế nào
- Bác TungBC mod lại cho các bác khác nên em cũng quên không hỏi kỷ cái opt



Như vậy việc mod lại giải quyết vấn đề gì hả bác, nó cải thiện gì về chất âm ko. Cho anh em thử nghiệm chút



Linh kiện Bác chỉ ra từng chi tiết quá rõ ràng, từng tụ từng trở, từng vị trí điện áp...., mà cái OPT huyết mạch bao nhiêu K Ohm mà bác nói quên thì hơi bị lạ đấy. Hay Bác không muốn cho biết !



Chém khiếp quá, bộ kit full em lấy của bác Nam về còn chưa xem opt mấy K ohm nữa đây, em tưởng là chung 1 loại nên cũng ko nghĩ đến nó, hi. Các bác đợi em hỏi lại bác Tungbc nhé!



Thông tin em vừa nhận được từ bác tungbc là OPT 4K plate-plate nhé các bác.



Bo này mà dùng với OPT 5K thì phải mod gì để vẫn giữ được chất Video Note các bác nhỉ? Em đang có sẵn 1 cặp OPT 5K rồi.



OPT từ 3.5k đến 6k được cả nhé bác



Hên quá, vừa kiểm tra OPT của em thấy ghi 6K, mà ghi 6K:5 nghĩa là sao các bác nhỉ?
