Phát hành PCB đèn Audio Note L4 EL34p & EL34i Amplifiers

Úi, tốt quá. Nhưng khói lửa thế nào em xin gửi bác, tặng không em không dám nhận đâu. Bác giúp nhiều quá rồi.

PM giúp em nhé. Cảm ơn bác.



Không có vấn đề gì cả bác à. Sáng mai em chuyển cho bác theo địa chỉ cũ nhé. Nếu bác có thay đổi địa chỉ thì pm lại cho em thể
Thân



Cuối tuần vừa rồi em chưa sang bác Luân được . Em hỏi trước tí : Em ve chai được cái opt đời cổ cho dự án này mà sao output ngoài ngõ 4ohm ,8ohm,16ohm mà còn thêm 160ohm, 200 ohm là sao nhỉ? Mới lại hai cục nó hơi lệch nhau tí một cục P1P2= 6k9 và một cục em không biết bao nhiêu nhưng có lẽ đúng của 6CA7PP. trở kháng 6k9 có được không ạ ?
Em cũng mua bộ phe nguồn 40 dày 5,5 là đủ phải không ạ ?



Em định cho ra đi con L4 của em, linh kiện gồm: OPT xuyến Thi Văn; Nguồn/Choke/Chassic bác Luân; Đèn EL34 JJ Blue; đèn buffer Philips; đèn ECF80 Amperex; Tụ nối tầng Mundorf supreme; Tụ nguồn Nichicon/ELNA; Trở PRP; Dây tín hiệu trong máy Supra Thụy Điển. Toàn bộ linh kiện mua từ Partconnexion Canada. Chì hàn là loại có Ag mua từ Nhựt Bổn.

Bác nào máu thì nhượng lại nhé. Chi phí nhượng = 70% so với chi phí linh kiện ban đầu. Call em: 0969.529.715



Bột kit L4 của em Bác Luân lắp và hàn linh kiện xong chưa ạ. Phần chasic đưa chân đèn lên bác khoan giúp em luôn nhé. Chủ nhật này em qua lấy về luôn thể. Rãnh bác show em vài tấn hình nhé,

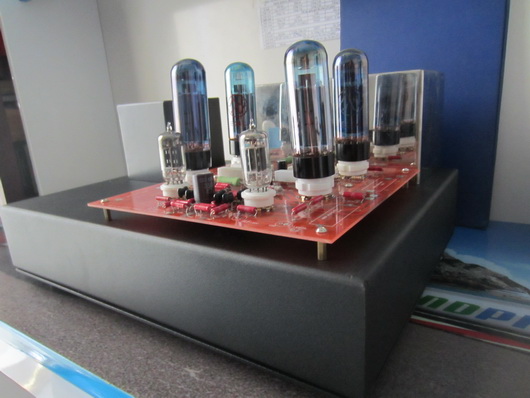

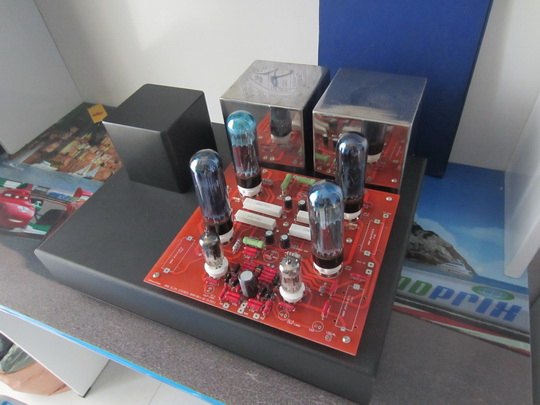

Đã test hoàn chỉnh bên ngoài, ngày mai khoan lổ nhô bóng chasic và gắn nắp chụp opt và nguồn nữa à. Hình em nó đây à



Các bác cho em hỏi là bo buffer của AN L4 dùng đèn 12au7 có làm IV cho Dac được không? Nếu được thì nó tăng gain lên được bao nhiêu lần và có cần thay đổi trở gì không?? Cám ơn các bác.



Còn tùy thuộc vào nguyên lý mạch DAC bác kết nối và cả tín hiệu đầu vào ...

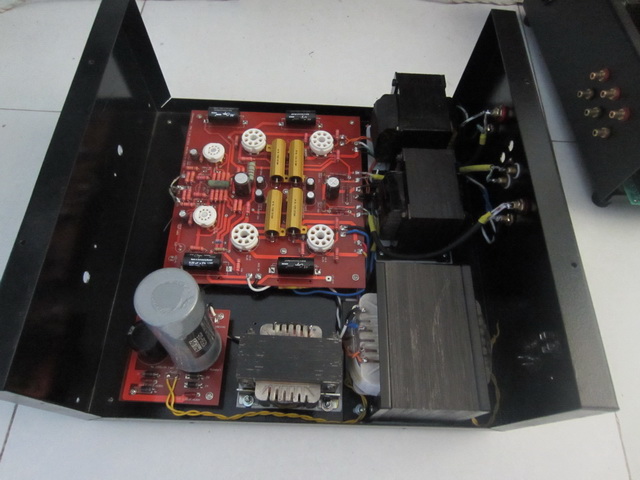

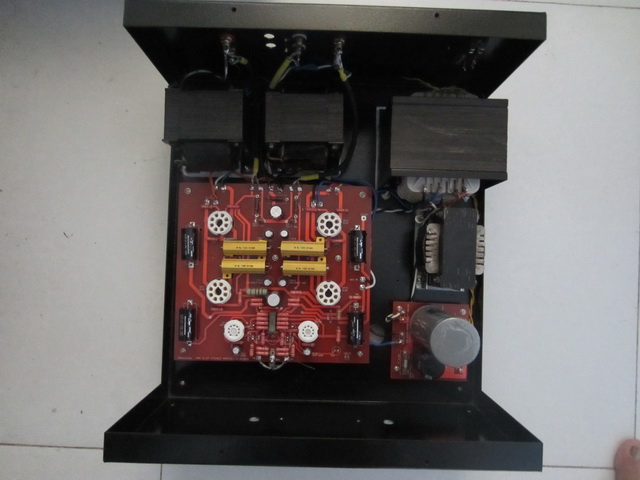

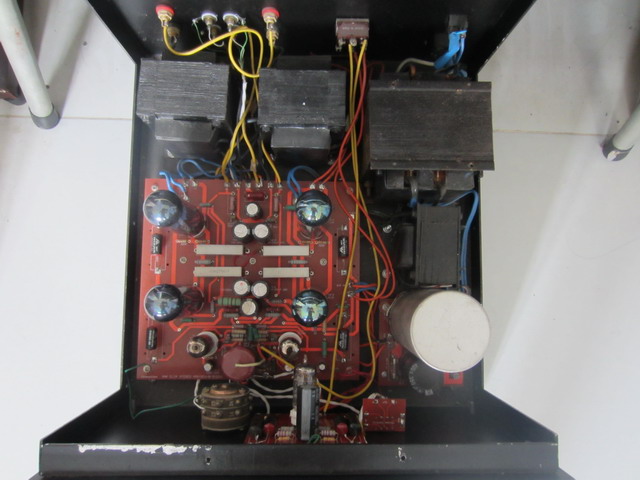

Cuối tuần mới rãnh , nên đưa toàn bộ vào trong chasic rồi. Bác Khải (BH) xem tạm đỡ sốt ruột... từ từ nhé còn cấp nguồi test nữa nhé

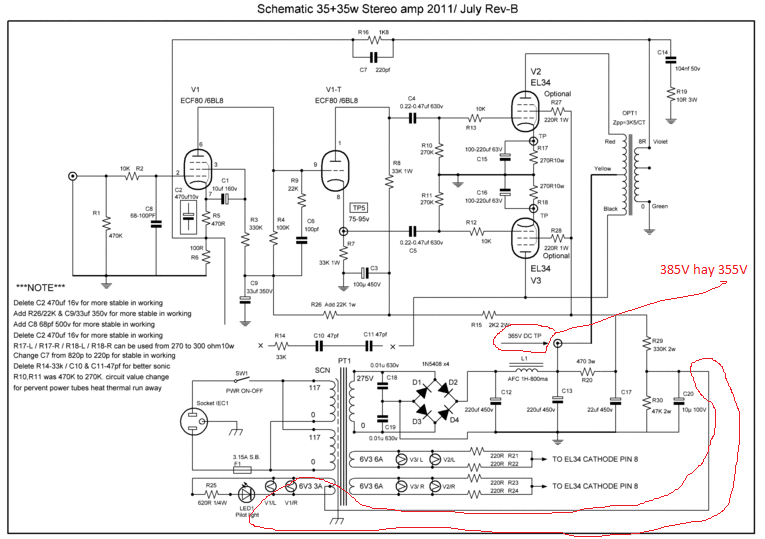

Giờ em mới chuẩn bị tới giai đoạn khói lửa. Các bác giúp em cái phần em khoanh đỏ trong sơ đồ xem nó làm gì với, em không có cuộn đốt tim rút giữa thì bỏ đi có được không. Em cũng không có cuộn đốt 6.3VAC nên tính nắn DC rồi đốt cho tụi EF86 có ổn không nhỉ?

Với cả hình mờ quá em không rõ áp là 385V hay là 355V nữa. Dòng toàn mạch không có buffer thì hết bao nhiêu mA các bác nhỉ?



385V bác ơi, vì AC là 275V * 1.4 qua mỗi con choke 1H áp hầu như không sụt.
Còn cái khoanh tròn chỗ đốt tim em đang cố nhìn xem nhưng về lý thuyết bỏ đi được, DC - AC tùy bác miễn là đủ dòng



Chiều qua, làm về em bật nghe thấy con L4 vẫn bình thường. Đêm bật lên nghe điếng hồn khi thấy một bóng sáng bất thường như thế này đây các bác :-(
http://s949.photobucket.com/user/Nguyen ... 4.jpg.html

Ráng đợi đủ nóng nghe vẫn bình thường, không cảm thấy sự khác biệt hay lệch lạc so với trước nhưng vẫn lăn tăn quá bác ạh.
Các bác cho em hỏi bóng này chơi được khoảng bao lâu nữa thì cần phải thay và có phải do amply không? cần kiểm tra gì để bộ bóng sau khỏi chít yểu thế này?



Bác xài trở 270R thì dự trù bóng sẵn nhiều nhiều!



Cám ơn bác HungDoanh!
Em sẽ thay 4 con trở 300R. Mấy con trở đó nhìn cũng ngứa mắt & mấy lần đại ca em kêu thay nhưng nghiệt em nỗi ứ biết chỗ nào có sẵn + uy tín và loại nào hợp nhất để mua .
Còn chỗ nào cần xem lại không các bác, các bác chỉ giúp luôn. Cuối tuần này em vật nó ra mần một thể



Bao nhiêu là vừa hả cụ?



Trước E chạy trở 270R, "toi" mất 02 quả CS.
Sau thay trở 300R, chạy ổn định lâu dài, áp sau choke 360V-365V



Bản chất của ANK là chạy Max mà :lol: :lol: :mrgreen: :mrgreen:



Trước tiên bác xem lại cục nguồn các điện áp ngõ ra có đúng theo schematic Hãng cung cấp chưa? đo điện áp ngõ ra ...theo schema Hãng dùng 270R , cái power bên dưới em từ ngày lắp Demo đến giờ vẫn chạy tốt , cũng dùng trở 270R Sứ . Để ở quán cafe hát suốt cả ngày, Chưa thấy hiện tượng nào xảy ra



Chào bạn Jamahamvui bạn kiểm tra lại tụ nối tầng của đèn bị đỏ PLATE trước khi chuẩn bị thay điện trở,chúc bác xử lí thành công,không nên cho chạy tiếp nếu chưa xử lí!



Cảm on bác ThuanPhong! Em sẽ kiểm tra con tụ nối tầng đó.
=====
@ bác Luân: Nguồn em kiểm tra nhiều lần rồi. Đầu ra 270v, B+ đo lúc máy đang hoạt động vừa xinh 365v.



Bác đo điện áp thoát catod 4 con trở này bao nhiêu nhé,hoán đổi vị trí bóng xem sao?



Bác cho em hỏi R10 và R11 trên bo buffer là 470 Ohm hay 470 K đấy ạ ? Ngoài ra em cũng không thấy vị trí của 2 con tụ C3-1 và C3-2 trên bo mạch đâu ?



Từ lúc lắp xong em nó bị xì nhẹ, em toàn thấy bảo amply đèn là sống chung với ù xì, mà cách 1m thì hết nghe nên em cũng kệ nó. Hôm qua rãnh rỗi em vật nó ra đi lại mass xong thì nó im re phăng phắc. Mừng thật đấy các bác ạ.



Con L4 của em sau 2 ngày nhờ bác thợ già kiểm tra và có kết quả như sau:
- Không phát hiện dấu hiệu bất thường, linh kiện ổn định, đều hai vế.
- Bóng bị tèo hai quả, một đỏ phiến + một phóng điện.
Kết luận:
Hạ áp từ 365 xuống 320 để nghe L34( Đúng như bác HD và yêu bóng tiên đoán )
Nếu để áp 365 thì chuyển qua dùng bóng KT88 hoặc 6550 là vừa đẹp :lol:
=============
Nhờ các cụ cho ý kiến thêm.



Của em B+ = 335V. Chạy phà phà :lol:

ps: Mai đến cuối tuần em sẽ chụp ảnh con amp của em và cho lên...rao vặt. Cũng quen tai rồi nên cần thay đổi tí. Bác nào quan tâm ới em nhá. Cấu hình như sau:

- 3 đèn đầu (12AU7, 2xECF80) Mullard; bóng công suất JJ Blue.
- 2 tụ Jensen copper + 04 tụ Multicap RTX (tụ này em thích nhất, hay hơn Mundorf silver nhiều).
- Tụ nguồn: JJ + Blackgate.
- OPT: James 6235HS 100mA/5K (nhập trực tiếp từ NSX với chi phí 7.5tr)
- Nguồn Minh Thanh + Choke quân sự.
- Các linh kiện khác: Partsconnexion loại xịn. (kể cả dây tín hiệu trong máy cũng là Kimber/Supra Thụy Điển).

Chất âm: Nhanh và cân bằng chứ không....rề rà buồn ngủ :lol: Em làm dạng mô-đun nên dễ thay đổi. Đương nhiên là không ù xì rồi.

Bác nào thích thì call em nhé. Tổng chi phí em làm khoảng 26-27tr và bán khoảng 18tr.
