Phát hành PCB đèn Audio Note L4 EL34p & EL34i Amplifiers

Bác nối con trở 1k hoặc 3,3k vào lưới đèn đầu, sau dây volume và con trở 470K xuống mass á



Bác chơi thế còn gì là Hi-End nữa! em sợ cái tiếng rè đó nó ở cái bộ phát mp3 của bác gây ra đó :!:



mạch này nếu ko dùng hồi tiếp có sao ko các bác!



Hii, mừng quá, con của e êm phăng phắc, dù đấu trực tiếp vào fullrange 102db. bật tắt apmly cũng chẳng nghe tiếng tí tách gì. Khổ nổi chẳng còn tiền đi tiếp 300B, tính bán mà lại tiếc. để thì phải kiếm pre cho nó hái èn.



Bác cho e một bộ về nghiên cứu làm cái thay đổi phong cách nghe nhạc. thanks bác nhiều
dmhong@hunre.edu.vn

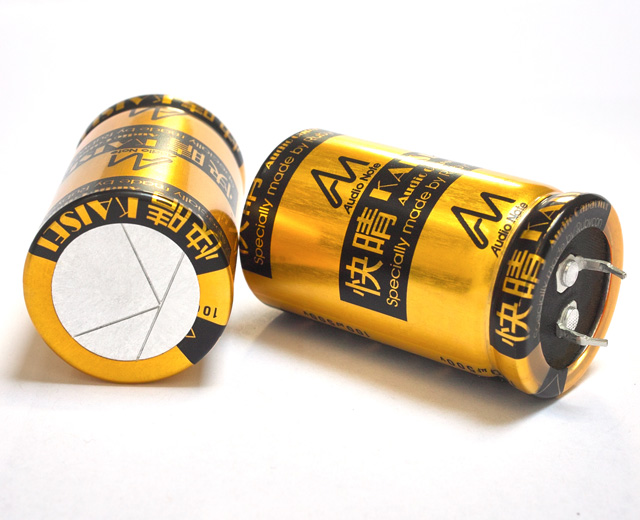

The Standard Audio Note™ Electrolytic Capacitors

Chào các bác,
Mm vừa đọc cái Topic "The Standard Audio Note™ Electrolytic Capacitors" , các bác đánh giá thế nào về tụ nguồn này, em muốn thử nghiệm nên nhờ tư vấn giúp.

Even though these capacitors represent the starting level in our new range, we have found them to provide considerably better sound quality than any other currently available high voltage electrolytic capacitor, from any manufacturer. They achieve this excellent level of performance by combining a high quality electrolyte with the best available standard paper and a specially developed foil. The result is a 500 Volt capacitor of exceptional quality and price, suitable for use in any high voltage power supply application.

As they become available, the Standard Audio Note (UK)™ Electrolytic Capacitors will be introduced in all Audio Note(UK)™ finished products from Level Zero through to the lower Level Three (the power supplies of the higher Level Three products along with the Silver and Silver Signature models will be equipped with the KAISEI electrolytic capacitors).

A range of low voltage capacitors using the same materials and construction is also being developed, which will allow us to offer a wide selection of competitively priced, high quality electrolytic capacitors under the Audio Note(UK)™ brand.

http://www.audionote.co.uk/comp/cap_electro.shtml



Re: The Standard Audio Note™ Electrolytic Capacitors

Chào bác,
Loại tụ Electrolytic Capacitors em đã thử qua, theo em thấy cũng không được đánh giá cao về em này.



Em lạc hậu, giờ mới tới đây. Bác nào đi qua cho em hỏi tí.

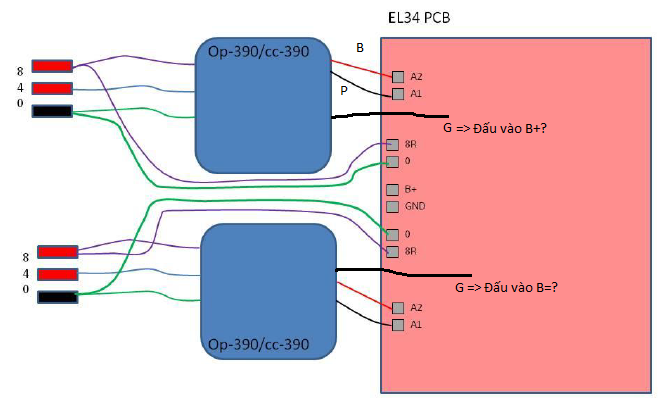

Cái OPT của em có 3 đầu ra ký hiệu là B,P,G (Dây rút giữa). Thường em đấu G vào B+ và B,P vào anot đèn công suất.

Nhưng trong cái hình vẽ của ANK, OPT nó có 2 đầu ra ở cuộn sơ thôi à?

Trong trường hợp của em. Thì B,P đấu vào A1,A2 còn G đấu vào B+ đúng không ạ?



Kệ nó đi cụ. Dây rút giữa cụ đấu vào B+, hai dây còn lại vào A1 A2. Bật nguồn, nếu ù lớn thì tắt và đổi lại A1 A2. Nhớ vừa ù thì tắt ngay, để lâu hỏng loa...



Dạ, cảm ơn cụ. Em có loa chuột bạch rồi, ko sợ. Đang phấn đấu ngày mai nó kêu được mà ko biết có xong không, tại toàn đồ lộ cộ, nên cứ phải chế nọ chế kia



sao bác ko đo R thuần 3 cái đầu đấy ạ?



Đầu dây thì em biết bác ạ, chỉ thấy hình vẽ nó thiếu cái dây đấu vào B+ thôi.

Mọi việc cơ bản là hoàn tất, trước khi đóng điện, nhờ các bác cú này nữa. Em đốt tim ECF80 bằng DC. Theo thiết kế thì là đốt AC có điểm giữa. Em có thể yên tâm bỏ qua cái CT này (ko có cái gì đấu vào PCB cả) và đóng điện với 6.3VDC không? Liệu có cháy nổ gì ko, em có mỗi 1 bộ bóng để thử thôi



Đâu có gì khó khăn và căng thẳng vậy. Bác cứ hàn gắn linh kiện chuẩn , đấu nối nguồn ,opt, loa kín mạch. Đi mass hoàn chỉnh chasic..cấp tín hiệu là hát ngay...ko ù xì gì cả. Chúc bác hoàn thành sớm.



Tại biến áp của em nó không đúng thiết kế bác ạ. Em đốt DC nên ko có cái điểm rút giữa của cuộn đốt tim ECF80. Em muốn hỏi là em bỏ trống cái đầu đấy trên PCB (6V3 CT) thì có chạy được không.



Chạy vô tư. Em đốt AC không có điểm giữa luôn cho máu mà nó vẫn chạy phà phà...lâu lâu mang đi thi đấu với đồ hãng gấp đôi tiền cũng chả thua :lol:



Thanks bác Hại Điện, tuần sau em đóng điện tiếp vụ này. Có gì em lại nhờ các bác tiếp nhé.

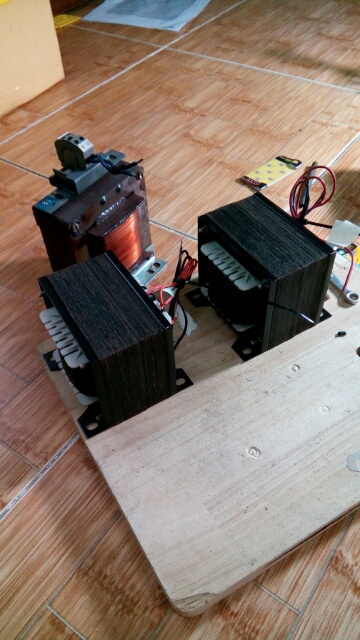

Mãi em mới xong cặp opt. Hix hix



Xin chúc mừng Muihex đã có OPT. Bây giờ em chỉ hóng thư mục rao vặt.....

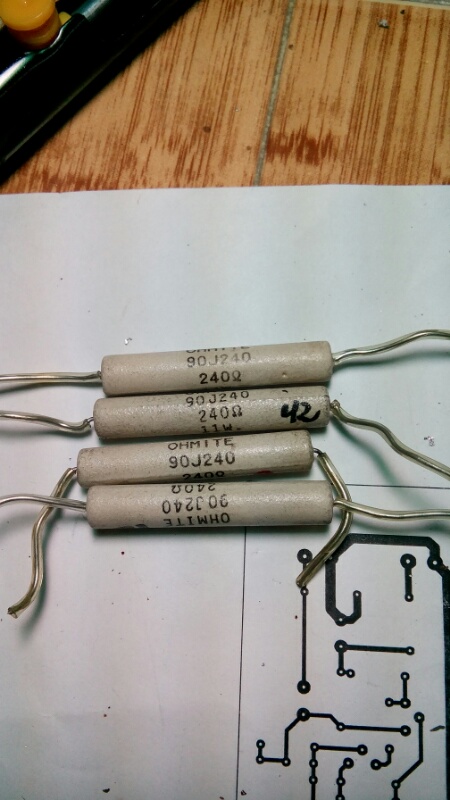

Ve chai dc mấy em này, dc 270r thì ngon



Có cứ múc đi cụ không nhất thiết phải là 270.

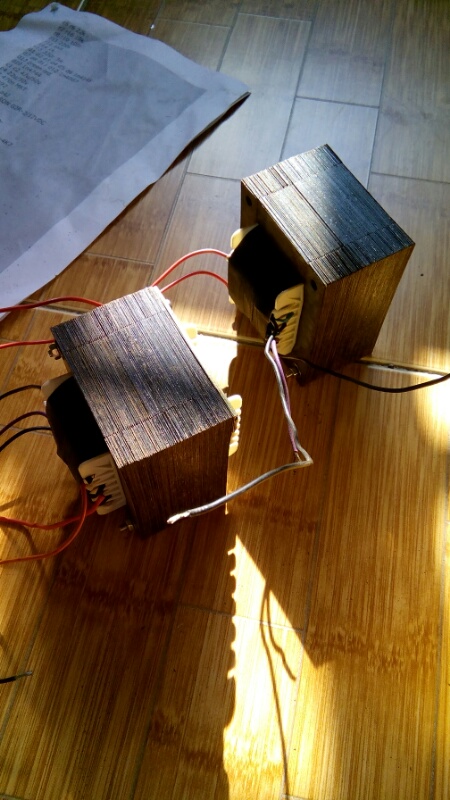

Đầu xuân đá ngay được cặp này các cụ ah. Nhưng nhìn sẹc ma của cặp OPT này đầu vào rối hơn canh hẹ các bác ơi!
Bác nào có kinh nghiệm với cặp này rồi chỉ em cách gắn vào AN EL34 clone với ah!
@ muihex: Shop VNDIY đang bán trở 300r 10w đó. Cụ có múc cùng em thì tiện em ship vào luôn cho cụ. Theo sẹc ma 4 con trở đó từ 270 - 300 cụ ah, em dùng 270r mà amp như lò nướng, 1 năm đi hai bóng, cụ xài 240r kho bóng của cụ vơi đi nhanh lắm ahj ;-))



Cụ vớ bở rồi. Cái này làm theo mạch st 70 bố đỉnh
Vào: Blue= A1, Green= UL1. Blue white= A2, Green White= UL2
Ra: Black 0, Brown 4 omh, Oranger 8 omh, yellow 16 omh. thaan chào!



Cám ơn cụ ahj
Sẹc ma của OPT ST70 đây ah: http://s949.photobucket.com/user/Nguyen ... h.png.html
Em hỏi thêm:
- Nếu đầu ra dùng 8R là bỏ hai cuộn thứ 45 vòng chống nhiễu đúng không ah.
- Gọi các cuộn sơ là: S1=720v, S2= 360v, S3=740v, S4=370v, S5 = 370v, S6= 740v, S7= 360v, S8= 720v chiều cuốn từ S1 đến S8 thì cuộn sơ người ta đấu thế nào các cụ giản lược giùm em với ah: A1- S??? - S??? - S??? - B+ - S??? - S??? - S??? - A2



Quả chữ ký độc đếy
