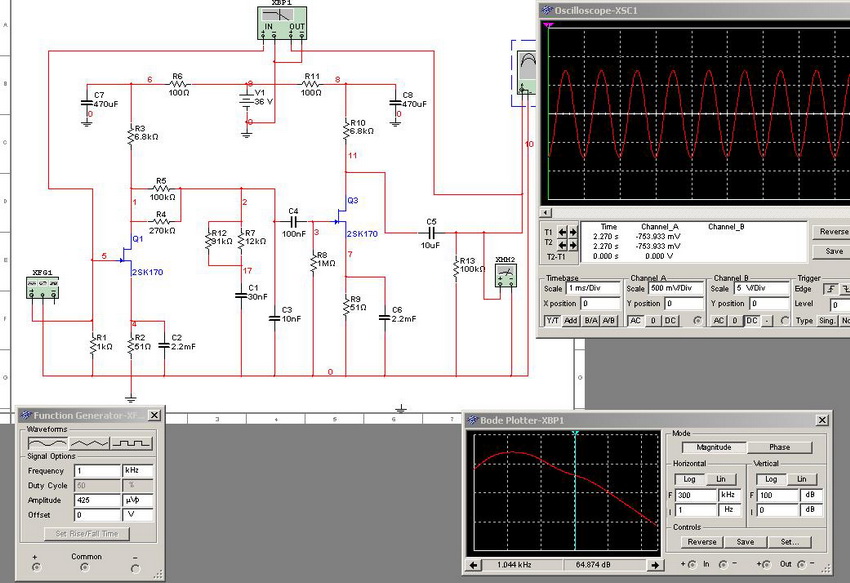

Tìm mãi không thấy topic phono bán dẫn nào nên lập topic mới vậy. Sau khi làm cái phono cho DL-103 nhưng tiếng nghe không bốc. EM thấy bên diyaudio có mạch phono không giống cái mình đã làm nên tính làm tiếp. Post mạch lên đây xin các bác cho ý kiến. Có thay đổi chút ở mạch RIAA so với mạch gốc nhằm tận dụng linh kiện sẵn có: Đo bode bằng Multisim cho có thêm niền tin thì được kết quả như sau: 20Hz: 84.66db 100Hz: 78.47db 1K: 64.874db 10K: 50.115db 20K: 44.366db So với RIAA chuẩn thì lệch dưới 1.2db ở các tần số này. http://www.bonavolta.ch/hobby/en/audio/riaa.htm MẠch gốc: http://s218.photobucket.com/user/salas_ ... A.jpg.html

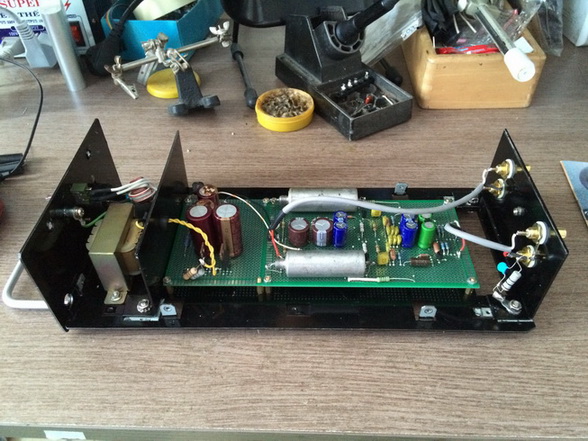

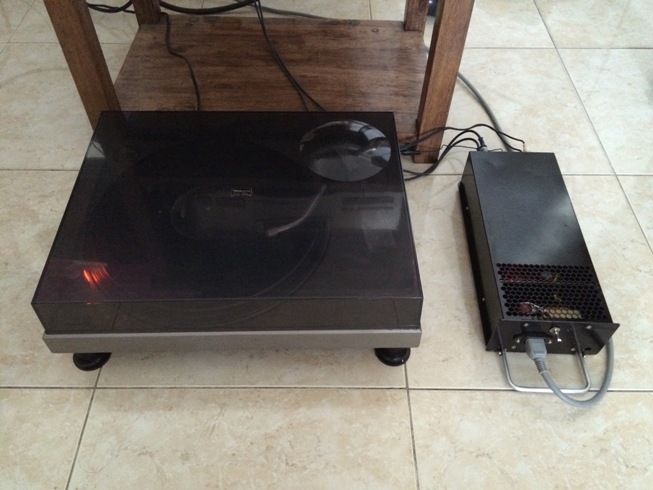

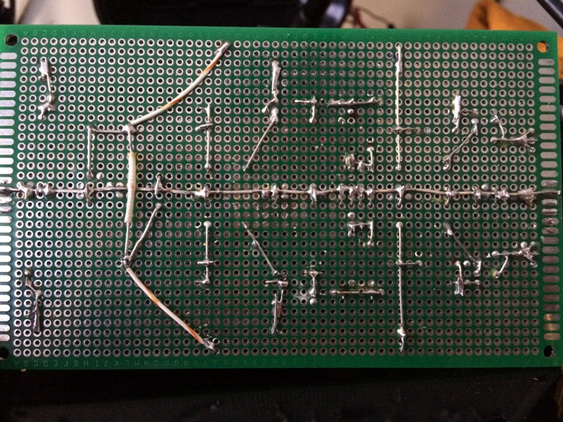

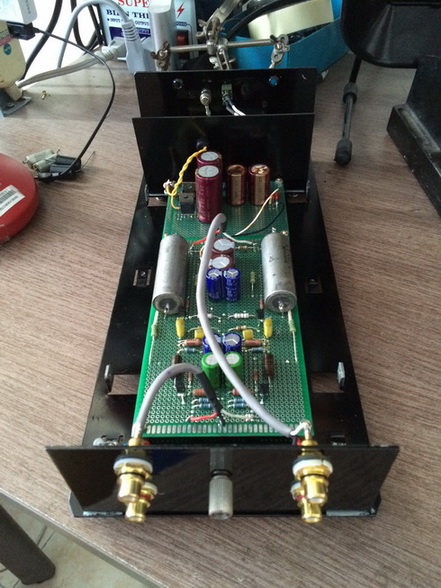

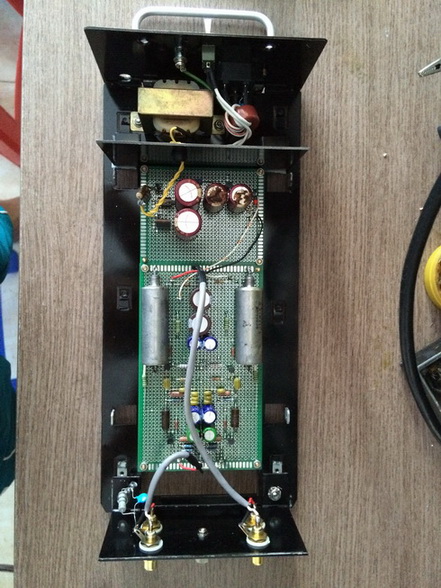

LÂu lắm mới làm thêm một đồ chơi DIY. Lúc trước nói làm được phono box cho kim DL103 ai cũng tỏ ra ngạc nhiên. Nhưng làm rồi thấy dễ ẹt. Hay là khó chỉ ở phono box đèn? Khoe vài tấm hình trước khi đóng topic.
Bác hoàn thiện rất đẹp , vỏ máy gọn gàng. Về phono em tập tọe đang dùng kim MM thôi , chắc cũng làm 1 con tích hợp đủ MM MC . Phono bán dẫn cho lành
Thấy bác vẽ mạch ok, mạn phép hỏi bác chủ cho khởi động dự án pcb được không ? Em cũng đang cần một em phonobox cho ampli đèn. Bác chủ topic: Em cám ơn bác vụ support hồi em bên Nhật, tiếc là không giúp được bác, em cần mua vài thứ oqr kahopart mà chả biết khi nào mới được quay lại
Được sự đồng ý của bác chủ, em sẽ tiến hành vẽ pcb phono MC salas này ! Bác chủ lăn tăn về nguồn jfet và phải match linh kiện rất vất vả cho từng kênh !

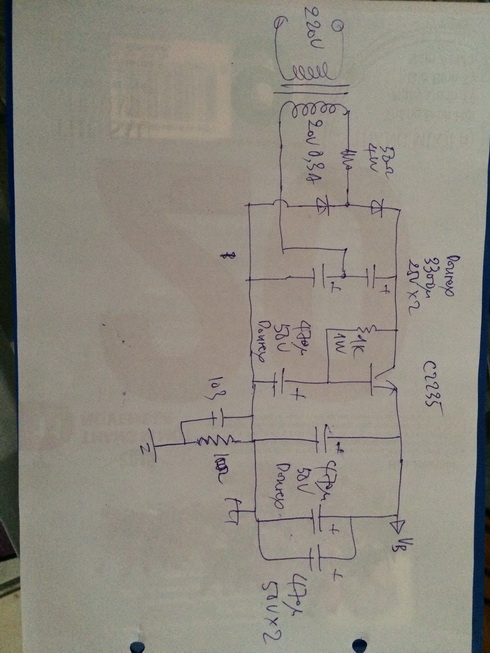

Match linh kiện giữa 2 kênh chứ kg phải từng kênh đâu ạ. Do em tận dụng những linh kiện có sẵn nên phần nguồn hơi không được pro nếu so với đô của các diyer nhà ta hiện nay,nhưng đã là rất tốt rồi. Cái này tùy các bác nhé. @tinhdhmo: có gì đâu bác. Giờ trên này cũng có vài bác mua đồ Nhật về được rồi mà.
May quá hồi đi Nhật em ôm đc it K170 match, vụ match lk em ko ngại lắm hihi. Bác lvm vẽ xong cho em xin file demo với
em có đặt 100 con 2sk170bl từ nhật với giá rất tốt nhưng cỡ tháng sau mới về tới. Vẽ PCB chỉ cần vẽ theo thứ tự vào ra như sơ đồ nguyên lý là được.
Ngon quá bác, hôm đi kahopart em có vét sạch rồi, hỏi nó bảo hết, chỗ đó có mấy cái jack bắp chuối rất ngon, em mua 8 cái về bị mất một cái nên hiện bộ dây loa vất chỏng chơ, buồn ơi là buồn
Sau mấy ngày nghe thử, em quyết định bỏ con tụ c2 thoát source của jfet tầng đầu tiên. Nghe ngon hơn vì méo ít hơn. Con c6 chơi blackgate 1000uf 6.3v.
Hôm trước em ráp mạch giống vầy, xài Fet chợ không có tụ ngõ vào, kết quả là đốt tèo cây kim 450 Eur, hic hic Bây giờ có K170 xịn rồi nhưng vẫn bị ám ảnh
Bác chủ cho em hỏi phần mềm mô phỏng của bác tên chi chỉ giùm em với! Em thấy hay và dễ dùng. Các bác cư bình phẩm và phóng pcb đi em ngồi hóng xem răng mô sẽ theo 1 em chơi xuân!

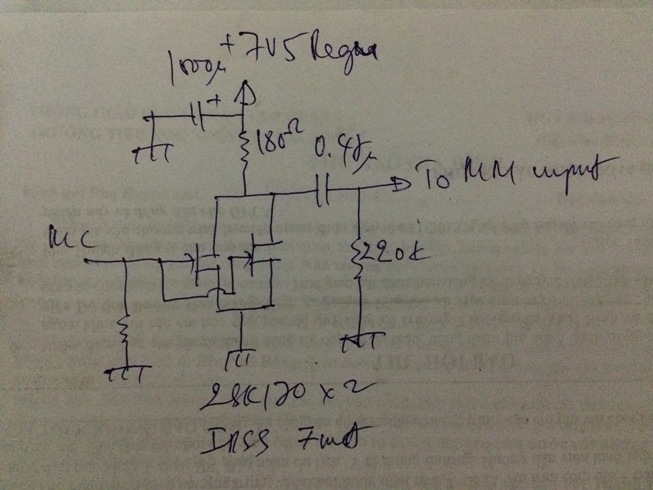

@viagraless: chắc kg sao đâu bác. Thấy passlab còn làm phono bằng 4 con 2sk170 mắc song song cho tầng đầu nữa là. Tức nguy cơ rò rỉ tăng lên 4 lần nhưng được cái trở kháng ra sẽ nhỏ. Tụ xuất mắc thêm con 0.1u 200v westcap nữa làm tiếng treble long... trọng lên thấy rõ.
Đẹp đó bác chủ! Bác phóng pcb lên sao hỏa cho các cụ mừng chứ như bác các cụ tay chân lọ mọ câu dây hay nhầm thì mất toi công.
em thì xuân này đồ chơi thì chật nhà mà xiền thì hết Để em copy nó qua Cad rồi coi phóng đi. Nhưng chưa nfhe thử mà quyết định chơi luôn hả bác.
Anh hai có pcb phono mc cho 103 thi tạng em phát nhé .em đang tâp tọe chơi dl 103 anh hai ah 0943941987 xin lỗivì ko co sdt cua huynh để em gọi co gì huynh giup em voi nhé.thank huynh nhieu ah
