Em cũng le te thử tính chút, có gì sai mong các Cụ bổ sung đừng ném đá tội nghiệp em D1,D2,D3 ghim áp 0,6.3=1,8V Dòng qua R5 là (1,8-0,6)/560=2mA Vậy mỗi con visai có dòng 1mA. Trở R9 phản ánh lên mạch của Q1 giá trị là 2k2 nhân H của A1013. Hệ số khuyếch đại dòng của 1013 em chưa tra nhưng cũng hàng trăm nên dòng 1mA chủ yếu đi qua trở chân C là 47K. Vậy điện áp trên trở 47k là 47000.1ma=47 vôn (Thực tế thấp hơn, nhưng không nhiều) Vậy điện áp trên trở R9 cũng khá cao, cao hơn Vgs của 9240 khá nhiều.
Cảm ơn bác đã tính hộ em, tuy nhiên ở chế độ vòng hở thì mạch này chẳng bao giờ khuếch đại AC được. Mấu chốt là sử dụng hồi tiếp Dc và AC như thế nào để mạch hoạt động tối ưu. Khi thiết kế mỗi chi tiết trên máy đều không phải không có dụng ý. Em nhớ đã ghi ở tiêu đề topic là topologies của SE chứ không phải push-pull mà bác
Cảm ơn bác rất nhiều. Những ý kiến của bác đối với em là vô cùng quý báu, nhưng đối với em, trước khi làm một việc nào đó không thể nào mà không cân nhắc và trải nghiệm, nên có lẽ hoàn toàn an tâm khi cán lên vết xe của nhiều người đi trước. P/S: khẩu khí của bác làm em nhớ da diết một người đã khuất?(trong làng thiết kế audio ở VN và cả ngoại quốc)
Chào các bạn audiophile VNAV... Có thể trong thời gian tới mình sẽ thiết kế một phiên bản đặc biệt dành riêng cho VNAV với cùng một triết lý như đã trình bày sơ bộ ở trên. Trước tiên làm một ampli mẫu hoàn chỉnh và đặt nó tại một showroom cố định ở TPHCM và các bạn quan tâm có thể đến nghe thử, tham khảo sơ đồ và phương pháp lắp ráp, cân chỉnh để có thể tự làm cho mình một chiếc ampli như ý...với bất kỳ thời gian nào trong năm. Mình cam kết sẽ ủng hộ hết mình với cuộc chơi của các bạn. Thân mến.
Em rất là gà nhưng vẫn cố gắng chờ đợi......... "Nếuđiều đó xảy ra". Rất mong bác Hổ Phách hoàn thiện sớm ạ...
Em cũng mong được như vậy, mong ngày đó đến gần, nhưng chỉ sợ cũng như những lần trước, bác chỉ dạo chơi trong chốc lát rồi bác lại đi. Em nói có gì không phải mong bác bỏ quá cho.
Thân chào bác. Xin có vài lời giãi bày cùng bác như sau: -Xin bác kiểm tra lại để có thể nhầm lẫn với rất nhiều nick khác trong web này hay không? Vì đây là môi trường ảo nên rất dễ có cảm tưởng người giống người. -Em được giới thiệu tham gia VNAV qua một người trong BQT cách đây không lâu nên có thể còn một số bỡ ngỡ, hoặc văn phong, văn hóa diễn đàn chưa được phù hợp lắm, mong bác tận tình chỉ bảo Xin chân thành cảm ơn bác.
Vâng, có lẽ em nhầm, sorry bác, tại em thấy tiến trình của bác giống với bác kia quá. Vui đi bác, em nợ bác ly cafe :lol:
Hey zza, e theo dõi mãi mới thấy lúc này là khoái thôi, tình hình là e may mắn ghé chơi nhà 1 cao thủ đèn rồi gặp lúc bác chủ đang test mẫu ở đó, bác chủ dc khen nức nở ấy chứ, công bằng mà nói thì tiếng rất ấn tượng nhưng như bác kia nhận xét là cái amply 20 ngùm usd mà đánh ko lại thì e cũng vừa ngờ vừa máu... nên thấy bác nói sẽ hoàn thiện e ôm đồng hồ chờ ngày bác show cho ae thưởng lãm bác nhé.
Hihi , em đọc thấy bác giống hãng quá , rất vui vì được như vầy , mong bác sớm hoàn thiện và cho ra mắt em nó nhé , em cũng như những bác khác sẽ mong chờ ngày đó đấy , nếu được thì tới đâu bác post lên đây để mọi người theo dõi nhé , nếu được thì em theo bác từng bước 1 luôn Thân
Với sơ đồ bác cho ở trên em thấy điện áp V- thì có thể thấp từ -3V trở lên nhưng để mạch làm việc tốt thì V+ phải trên +50V Giả sử chế độ tĩnh , các Bác cao thủ đã tính thì áp Ugs vượt ngưỡng 10V khi đó ID sẽ đạt max theo datasheet và cục tải là cuộn choke có R thuần nhỏ sở dĩ em bảo nhỏ vì nó đảm nhiệm nửa bán kì cho tải loa với lại mạch hồi tiếp DC kéo ngõ ra 0V nên áp Uds = chính nguồn V+ giả sử 50V vậy công suất tiêu tán = 11A*50V =550W mà 9240 chỉ có 125W ở 25độ C , thêm nữa nếu FET này ko có di ốt ổn áp ở chân GS bảo vệ thì nó cũng đã chết trước đó vì Vgs=49,4V hoặc transitor đệm hoặc R 330ohm tèo nếu có di ốt bảo vệ . hix

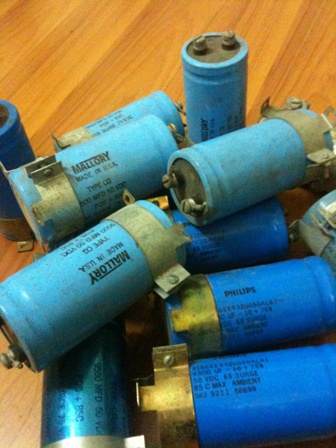

chào bác, cảm ơn bác những lời động viên lúc chiều, e đang nói thì dt e đứt con chuột ah, thôi thì e máu wa nên bác trót giúp e cái vụ board mạch voi OPT thì e show vài linh kiện mà e có sẵn, bác xem có gì thiếu e sẽ vay nóng gôm về cho đủ lun ạ, tình hình là gọi dt hỏi thì chắc e sẽ phiền bác lắm nên e show lên đầy vừa tiện lợi vừa hâm nóng lòng chiến sỹ lun bác nhé. Này thì tụ nguồn e moi ra từ gầm giường ạ

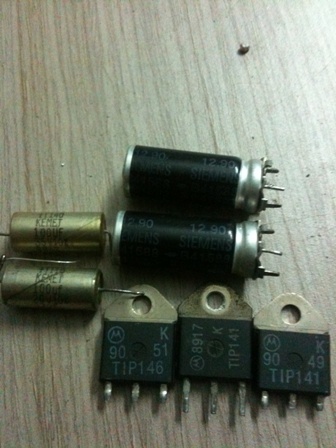

Một vài con trong tủ sách đây, e tháo từ biến tần của siemens lâu rồi, trước có cả kg mà ko biet xài, bác xem làm gì dc ko, nếu dc e lại tìm nó nữa ạ.
cảm ơn cụ ạ, e mấy cái vụ này còn gà lắm, vậy e đem ra test lại có dc ko ah, khi test e đội nón bảo hỉm lun cho chắc ăn. Hic e còn cả giỏ mấy cục tụ này hok lẽ bỏ hết sao ta, trước có người đòi mua để bán o nhật tảo, e tiếc ko bán đâu biết để lâu là nó diet đâu nè. :cry:
Thân chào bác, sáng nay em hơi bận nên chưa thể hầu chuyện dài dòng với bác được, mong bác thông cảm. Chỉ có thể gợi ý bác vài điểm sau: -Cấp nguồn +/-24V -Dùng một chương trình mô phỏng nào đó, treo các đồng hồ đo điện áp tại các điểm bác cần đo và thử quan sát. -Trong mạch khuếch đại vòng kín: "kỳ nhông là ông kỳ đà-kỳ đà là cha cắc ké-cắc ké là mẹ kỳ nhông", nên không bao giờ xảy ra chuyện luận lý như bác vừa nêu được :lol: ( Id sẽ không bao giờ max và Vgs sẽ không bao giờ bằng 49,9V). Xin bác bình tĩnh và tính toán lại mạch trên giúp em. -Trên tiêu đề topic em đã viết, mạch chạy theo topologies của Single Ended chứ không phải kiểu cân bằng push-pull, nên bác có thể tìm một số tài liệu liên quan để tham khảo thêm. Xin chân thành cảm ơn và chúc bác buổi sáng vui vẻ!

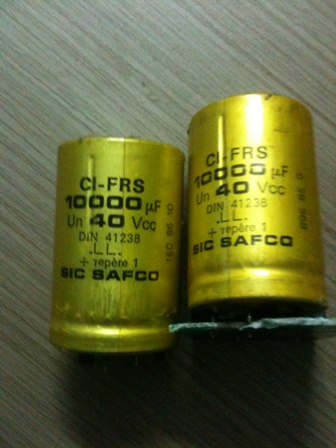

Chà, hai cái tụ Phillips này để bypass cho choke khá đấy . Bác chịu khó sưu tầm các thứ "lẩm cẩm" quá.
hề hề, lúc đầu DIY chắc cũng nhiều người giống e, thấy cái gì cũng tha về từ từ đóng học phí rồi sẽ hết " lẩm cẩm" thôi ạ, tuy nhiên, e cứ thấy đồ xịn là vác về biết đâu sau này cần, tình hình là dc vài con philip là vuốt râu hê hề dc rùi ạ.Vậy là bác hứa rồi nhé, mạch in bác gửi về địa chỉ này giúp e nghen: Tía e: Nguyễn Tuấn Anh 17bis Trường Sơn, F4, Q TBinh Bác chủ gửi sớm nghen bác, e máu wa ah
E cảm ơn bác chủ ạ, quý hóa quá, thế bác tính xem chi phí thế nào để e gửi bác coi như phụ tiền internet bác nhé. E lắp từng bước sẽ post lên cho ae thưởng lãm ạ.

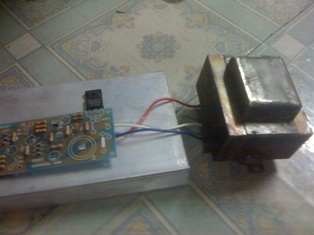

chào bác chủ, e đã nhận dc mạch rồi ạ, e gửi lời cảm ơn bác nhé, vậy e nợ bác 1 chầu bác ko dc từ chối khi e gặp bác đâu, e tiến hành lắp ráp đây và sẽ post lên cho bác và ae theo dõi góp ý kiến giúp e ạ. Thân.
