Em tự nhiên có ý định lắp thêm 1 tầng pre cho con TDA7294 sử dụng opam (em thấy bọn khoai tây hay dùng OPA134), có thể tích hợp luôn cái board pre này vào trong chassis của 7294 cho gọn. Các bác cho em xin ý kiến là có nên làm như thế không ạ? Em thấy các bác hay lắp pre cho 7294 dùng đèn, em định làm bán dẫn cho nó khác người 1 tí, hihi. Xin các bác chỉ giáo.
cái này bác Yenha có mạch và cả PCB nữa để em ới bác ấy đã, dùng opa2134 anh nhớn của opa 134, bác có thể dùng loại phổ thông hôn như NE5532, TL072
Bác Yenha ơi, bác giúp em vụ này đi. Mấy con opam này là chạy điện +-15V/200mA đúng không bác Tí? Có thể dùng chung nguồn của TDA rồi nắn xuống còn 15V là dùng được à bác?
TDA7294 hoặc LM3886 nếu bạn làm nguồn kỹ, đi dây cẩn thận và linh kiện chọn lọc thì tiếng tốt lắm rồi, không cần pre làm gì. tuy nhiên vì mình có 2 nguồn phát (CD, PC), 2 amp nên cũng đã quyết định DIY một cái pre chọn được 2 kênh in, out. ưu điểm của việc dùng opa thì rất nhiều, nhưng điều quan trọng nhất là không kén linh kiện, và sử dụng điện áp thấp nên linh kiện và biến áp có sãn trên thị trường, DIY lúc nào cũng được. tuy nhiên khi nghe thẳng bằng TDA và nghe khi đã qua pre thì có nhận xét sau: - nghe với TDA cho tiếng trung và cao tốt, bass không sâu, tiết tấu bình thường. - nghe khi qua pre dùng opa thì tiết tấu nhạc nhanh hơn, nhưng cải thiện được dải trầm. ví dụ khi nghe bản Matsuri của Kitaro, đoạn trống nghe bùng bùng gần như thật chứ không kêu phẹt phẹt nữa, hoặc phân biệt được tiếng kèn crailet khác với tiếng violon. hiện mình đã có 2 ver của pre dùng opa và ver dùng thêm buf634. Riêng cái pre dùng buf chưa hoàn thành vì chưa kiếm được con buf nào cả . Sẽ giới thiệu từng mạch cho bạn.
nếu bạn đang dùng nguồn của minh quang thì còn dư ra mấy đầu, trong đó có 12 0 12, dùng regu 7815, 7915 thì sẽ có điện áp ổn định cho opa. Còn không mua thêm một cái biến áp nho nhỏ nguồn đôi 12, hoặc 15 cũng rẻ mà. nếu nắm áp dùng cho tda xuống để dùng cho opa thì cũng khó khăn lắm
Em dùng nguồn của anh Ba, loại 30-0-30 10A, hình như là có đầu ra 12-0-12, để em về xem lại. Bác gửi cho em xin cái PCB của opa2134 và regu nhé, nếu có sơ đồ hàn lk nữa thì quá tốt. địa chỉ email: tuanph@gmail.com, cám ơn bác nhiều.

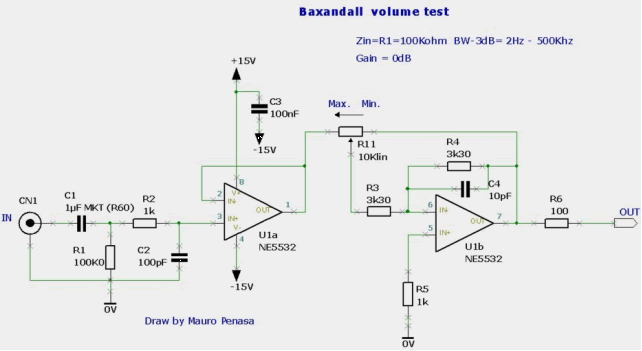

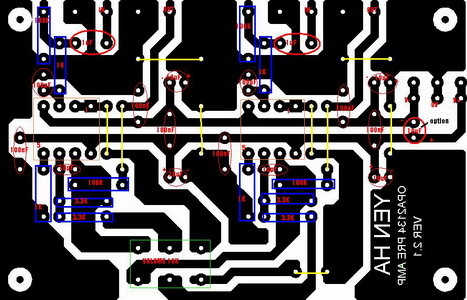

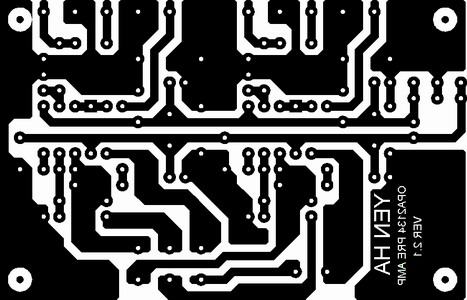

mạch dựa theo trang này http://www.audiofaidate.it/sito.asp?goto=minibax01art trong mạch thực tế của mình có add thêm mấy con tụ làm tụ bypass. trong mạch có một con tụ 100pF (101) nhưng mình không có, thay bằng 220pF (221) cũng được, tụ này kết hợp với trở 100K có tác dụng gì ấy (nay lúc này không nhớ, sẽ cập nhật sau ) mấy con tụ hóa phân cực có thể dùng tụ 10uF hoặc dùng trong khoảng từ 1uF đến 330uF (cái này do đọc một số bài viết về lọc nguồn cho opa nên biết) riêng con tụ mắc giữa V+ và V- phải chú ý điện áp chịu đựng. mạch này rất hay ở chỗ volume không nối đất, dạng balance nên việc phải chống ù xì là không cần thiết (có ù xì đâu mà chống nhỉ? ) mình hiện còn dư một mạch... mà có một topic hướng dẫn làm mạch thủ công rồi, bạn làm theo đặng sau này còn chiến đấu mấy món khó hơn. kích thước mạch là: 8cm x 5cm
Cám ơn bác nhiều, em sẽ tự làm mạch in được, nhưng mà mạch của bác đã mirror chưa thế ạ? Hay cứ in ra rồi mang về là thôi? Nếu dùng cái pre này thì phải bỏ con tụ input 0.47uF của TDA đi không bác?
Bác Tivoi có cái hình vẽ cụ thể nào không? Em chưa xài qua cái món regu này nên không hình dung được.

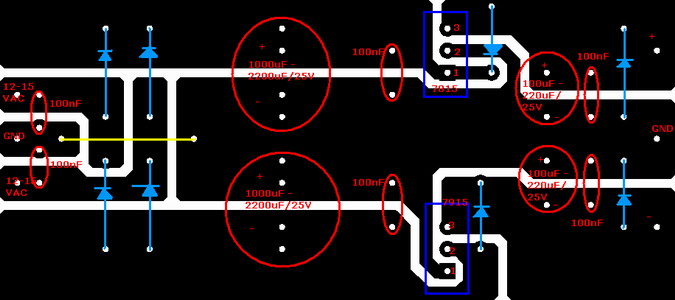

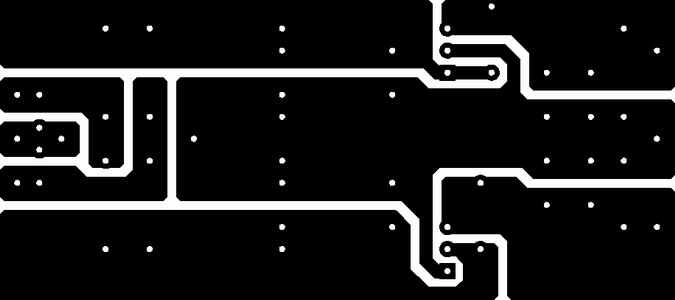

nguồn dùng regu 7815 điên áp dương, 7915 điện áp âm. các diod họ IN400x (x=1,2,...7), chú ý chiều của mấy con diod. tụ dùng như sau: tụ trên board nguồn trước regu 4700uF, sau regu 470uF, tụ trên mạch pre 47uF tụ trên board nguồn 2200uF, 220uF - tụ trên mạch pre 22uF ... mạch có kích thước 8cm x4cm
cứ in ra rồi là không phải mirror áp 12V qua regu 7815 cũng đựoc gần 15V, chạy áp cao cho máu, nếu cẩn thận thì dùng thêm tàn nhiệt cho regu (chợ giời có bán bằng 1/2 bao diêm, 2k/ 1 chú) regu 3 chân, hình dáng giống mấy con trans chân TO220, ba chân sắp thẳng hàng, gáy sắt 781x: chân 1 IN chân 2 GND chân 3 OUT 791x: chân 1 GND chân 2 IN chân 3 OUT tụ input cho tda cứ để nguyên không sao.
Bác Yenha có cái hình layout nào rõ hơn không ạ? Mấy cái hình trên bé quá, em không nhìn rõ trị số của linh kiện.
ý em là không nhìn rõ trị số mấy con tụ, điện trở ấy chứ, zoom ra thì nó mờ tịt, còn cái PCB thì ok gà đen rồi bác ạ.
Có bạn nào làm theo mạch này chưa cho thêm nhận xét về chất âm .Riêng tôi đã làm và nhận thấy chất âm thật ấn tượng phải nói là HAY
@Hieppq71: Tại vì em muốn tích hợp trong TDA nên muốn cái mạch nào có thể dùng chung nguồn với TDA, mạch của bác sử dụng nguồn 60V thì chassis em hết mất chỗ! Rất có thể đó sẽ là dự án tiếp theo. Khi đó bác giúp em đấy nhá!

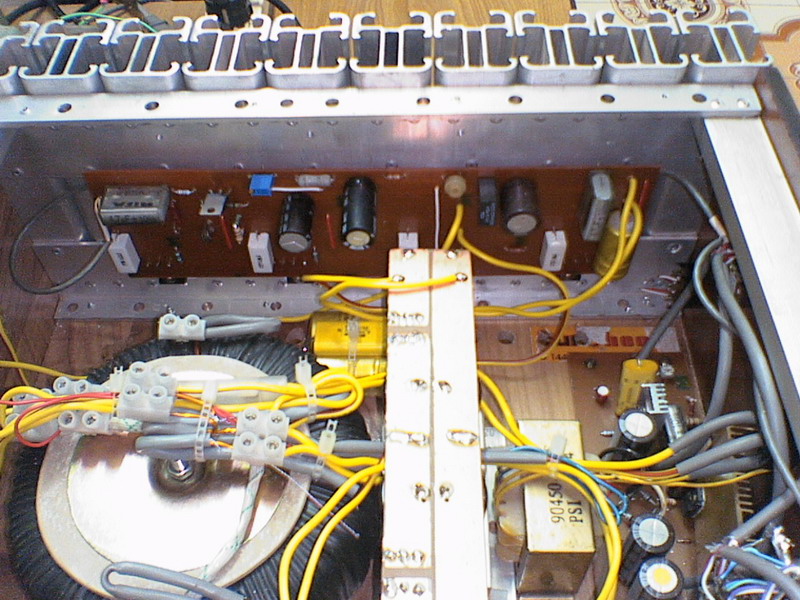

Cái mạch này mình thấy hay, đơn giản thì giới thiệu thôi. còn cái của mình cũng làm nguồn riêng đấy thôi (cái nguồn nhỏ mầu vàng) mà nó cũng không chiếm nhiều diện tích lắm
Em vừa mới lắp song TDA giờ em đang muồn lắp Pre cho nó nữa vì em đang có 3 đường in Em đang định chọn OPA để lắp. Bác yenha có thể gửi giúp em PCB in trực tiếp của bo nguồn, bo Pre và layour của bo mạch này được không ah. Cảm ơn bác nhiều. Email của em là h3tq_qn2002@yhaoo.com
Bác YenBa có thể post lại cho em cái layout của mạch được không, mấy chỉ sổ linh kiện trên mạch em không thể nhìn rõ được. cảm ơn bác.
