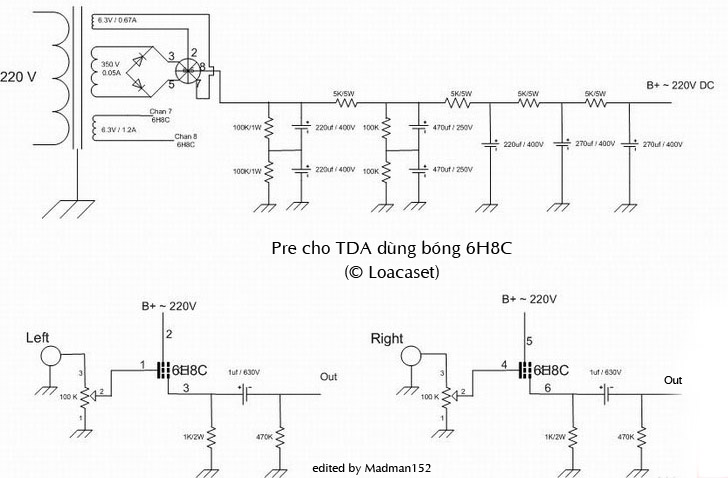

em mạn phép bác LOACASET đưa phần mạch pre dùng 6H8C cho TDA lên đây do có nhiều bác muốn xài loại Hybird ảnh hưởng từ vụ TDA Contest Mong bác LOACASET lưu tâm và hỗ trợ anh em Kính bác
Làm Pre cho TDA hoàn toàn không khó, có thể dùng 6H8C hay 6SN7 đều cho hiệu ứng gần giống nhau, tụ nối tầng nên dùng VitaminQ (1.5mF-400v). Quan trọng nhất là phần nguồn: đốt tim 6.3(1-2A), cao áp 220vDC(200mA). Do đó việc đầu tiên là bạn cần mua Fe và quấn 1 biến áp nguồn như sau: vào 220v; ra: 30-0-30 (5A), 6.3v (2A), 220v (200mA). 6.3v đốt trực tiếp AC, 220v sau khi nắn 1 chiều (TDA của mình nắn bằng cầu diode) và qua tụ sẽ cho điện áp khoảng 270v, do đó có thể dùng 2 mắc lọc RC để hạ áp và làm cho "phẳng", dùng 2 trở 1.2k-2w và 2 tụ 330mf-400v để lọc, kiểm tra B+ xấp xỉ 220v là được, nếu cao hay thấp quá thì thay trị số của trở. Mass của mạch này nối chung với mass mạch nguồn TDA.

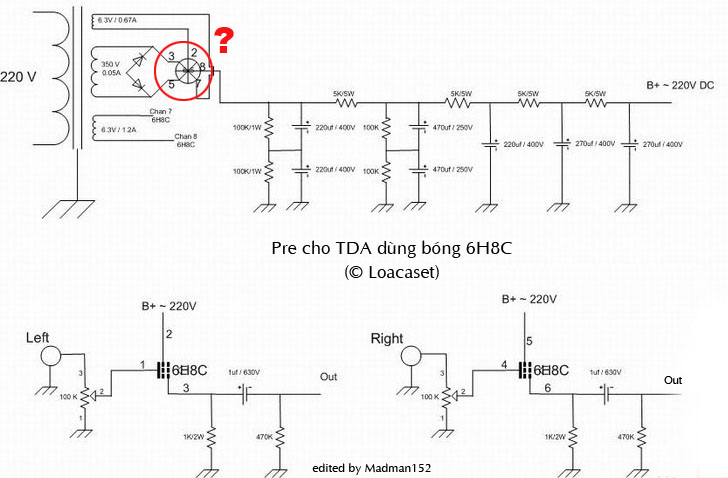

Chỗ này phải xem lại . Theo mình hiểu có thể là nắn nửa đèn , nửa diod . Điểm nối 2 diod phải nói mass. tên đèn phải ghi cụ thể để anh em rõ .
Xin chào các bác, mạch pre này bản quyền thuộc về VNAV, mạch lọc nguồn là của bác Mission, tuy nhiên do có thể bác mission đã có sẵn nguồn 350v nên dùng nhiều mắc lọc để hạ áp. Sơ đồ mạch nguồn Mission dùng nửa vế nắn diode (-), nữa vế còn lại nắn bằng đèn (+). Mạch nguồn loacaset nắn toàn kỳ bắng 4 diode, mắc lọc ít hơn do đã chủ động dùng nguồn thứ cấp 220v nên chỉ dùng 2 mắc lọc RC. Mạch pre cho TDA7294 dùng 6H8C (hay hơn nữa nếu là 6SN7) đơn giản nhưng hiệu quả. Chúc các bác như ý.
Madman & Loacaset: vậy mình chỉ dùng 1 bóng 6H8C cho cả 2 kênh hả? Và out của pre sẽ nối trực tiếp với input của TDA mà không cần qua tụ input hả?? Nếu dùng bóng 6SN7 thì sơ đồ chân có thay đổi không????
Hoan hô bác Madman, vậy là các fan của TDA7294 lại có việc để làm đây. Nhân tiện em mời các bác cho ý kiến bình luận lý do tại sao khi thêm chiếc Rề này vào thì TDA7294 lại " Nghe hay ghê gớm " như tựa đề của tác giả ? Xin cảm ơn.
@Megaworks: bóng 6H8C (Nga) và 6SN7 (Mỹ) đều có cấu tạo và bố trí chân hoàn toàn giống nhau, chỉ khác nhau về giá 20x6H8C=1x6SN7 :roll: , loại bóng này có 2 vế khuyếch đại song song (bóng kép) nên dùng làm pre luôn cho 2 kênh. Ngõ ra của pre sau khi qua tụ nối tầng (có mắc trở thoát kathode) sẽ đưa vào input của mạch TDA đã hoàn thiện trước đây của các bác. Thật ra các bác có thể tham khảo đầy đủ ở Topic: VNAV Forum Index » Diễn đàn DIY » Đèn điện tử » Lắp Pre cho TDA7294 , ở đây các bác ấy post rất nhiều mạch và các phương pháp tối ưu nhất. Phần Pre của Loacaset chỉ mang tính đơn giản dễ thi công thôi chứ chắc là không "hay ghê gớm" đâu.

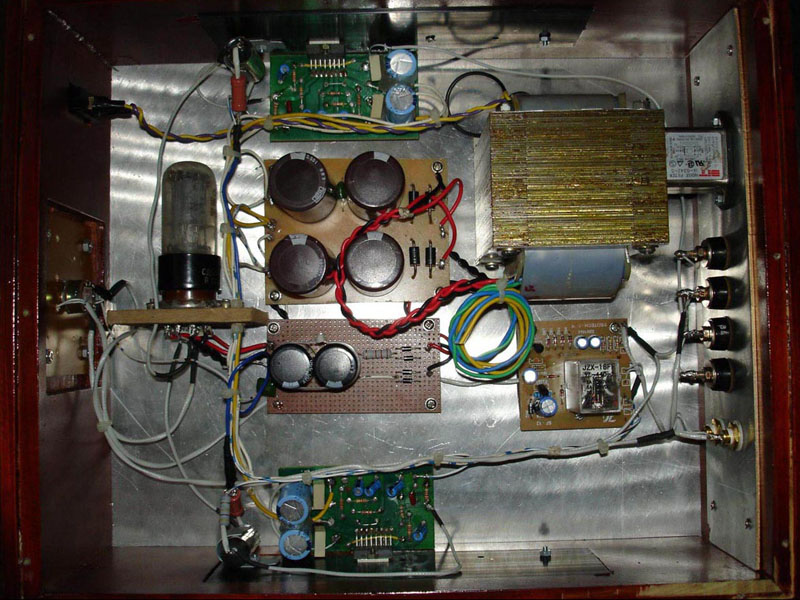

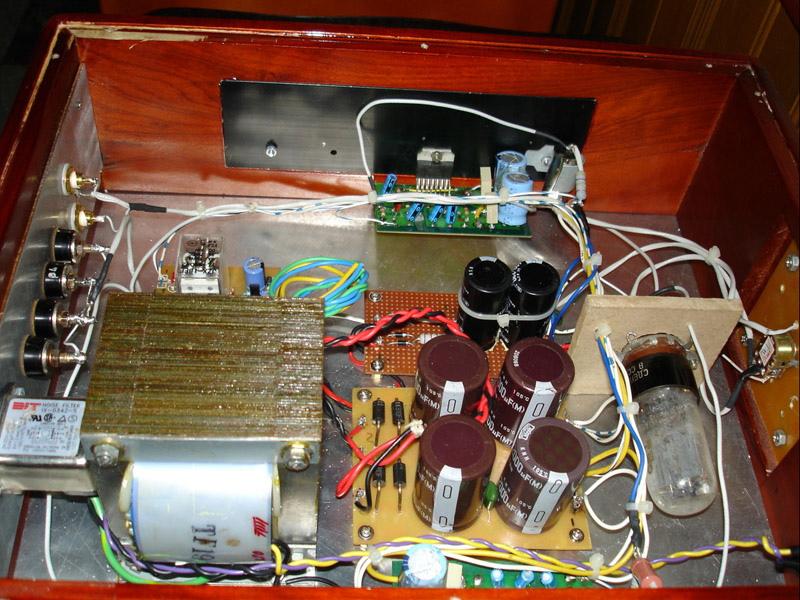

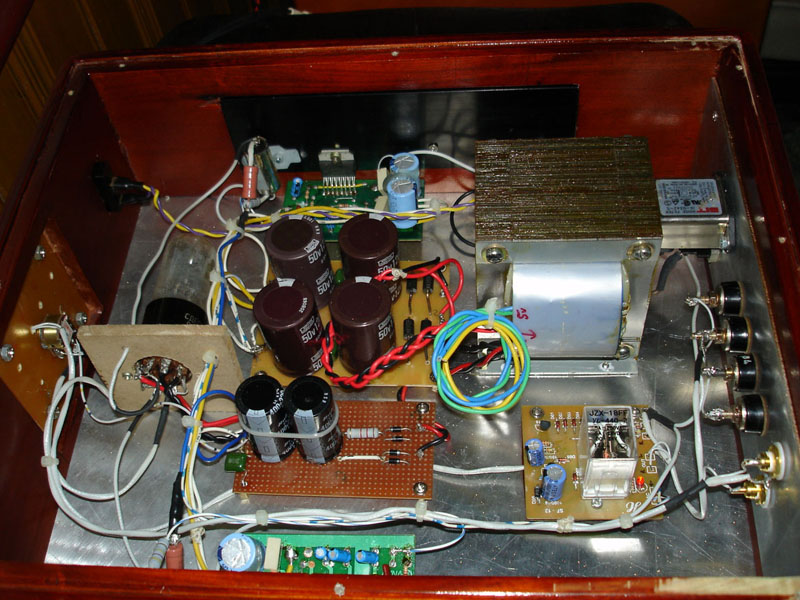

Đề nghị Bác Loacaset cho cái mạch chi tiết, để anh em không biết gì về điện tử làm thẹo,. Em cũng thưởng thức chú Hybrid của Bác rồi. Em hỏi bác mấy thứ cụ thể sau: - thứ cấp bác lọc qua diode cầu: 220x1.4 = 300VDC. Thế tụ tị, trở bác dùng như thế nảo (Phần lọc nguồn cho đèn)? ghi rõ chỉ số & có sơ đồ chi tiết thì càng tốt - Em quan tâm đến phần từ đèn 6H8C ra, tụ nối tầng & trở thoát Kathode chỉ số như thế nào? có sơ đồ chi tiết càng tốt. THân ái! P/s: Em có bóng 6H8c rồi, nhưng chưa có chân đèn, Bác nào chỉ cho em chõ mua chân đèn ở Hanoi thì tốt quá.
Mạch pre thì đúng như Madman152 đã post ở trên, các trị số của trở thoát đúng như vậy(trở 470 cũng là trở công suất 2w). Phần lọc nguồn thì đơn giản 2 mắc lọc gôm chỉ 2 tụ và 2 trở CS như Madman152 đã nói. Vì trong lúc DIY em đã thay trở cho đến khi đạt trị số như mong muốn nên giờ không nhớ chính xác mình dùng loại gì. Con TDA của em vẫn chưa hồi hương nên không mở ra xem để post cho các được. Thông số cụ thể của TDA Loacaset sẽ post lên khi sau khi nhận được. Xin lưu ý các bác là mạch này chỉ là đơn giản dễ thực hiện chứ không phải là tối ưu. Mong các cao nhân giúp đỡ thêm.
Đó là cảm nhận của 1 chú newbie như em khi lần đầu được nghe TDA của loacaset trong buổi Contest vừa qua Mặc dù em mới nghe TDA 1 lần ở nhà bác BLUE đến lần 2 nghe là ở vụ Cotest đó và em đã tìm thấy nhà vô địch của lòng em, em chắc chắn ngay số 3 là nhất và KQ đó là TDA Loacaset trời TY của tôi
Xin lỗi bác Madman chân đèn bác gửi em hết lâu rồi bác ạ. Để em kiếm thử xem ở đâu có rồi thông báo cho bác sau nhé.
vâng tính em hay tham mà em đang kô biết mua LK sao đây??? bác Loacaset tổng hợp list LK theo mạch của bác hộ em em kết TDA của bác lắm lắm Kính
oh, xin lỗi em nhầm, cứ nghe đến đèn đóm là em cứ hay nhầm. Vụ đèn nắn điện em chưa thạo, cứ dùng diode nắn cho đơn giản, như bác Style nói. @Nguyenstyle: theo bác nên làm biến áp như thế nào để về sau muốn nắn bằng đèn thì còn dùng đựoc biến áp cũ. Thân ái
