Pre tube DHT 45 nhà nghèo nhờ các bác hỗ trợ và tư vấn

Em có 2 người bạn, cũng làm Pre xuất OPT. Chả biết thông số biến áp + sơ đồ mạch tính tón ra sao, nhưng mà kết quả ù rinh nhà .
Theo dõi Dự án này, hy vọng bác chủ sẽ thành công để tụi em kéo nhau đến học mót (nếu không phiền bác)



gain của bóng 45 trong mạch <= 3.5 lần. gain opt 5k- 600 ohms giảm 2.88 lần. bác suy ra gain tổng nhé.



Bác ghi lộn giá trị của mấy cục choke.
Tụ trước choke xài 47uf ( đối với 5U4) đổ lại thôi cho bền đèn nắn.



thanks bác đúng là em ghi nhầm . để em sửa lại vậy .
em để 220uf là tụ hóa ạ . Bắt buộc phải tầm 47uf ạ ?



Gain bóng này theo data có 3.5 vậy lãnh đạo tính dùng pre 45 làm "món chính" hay "gia vị" đây ạ? rồi hãy chọn sơ đồ...gầm giường nhà kụ còn vài cục bốn cọc hàn, đuôi 004 hen cao khủng hoảng, gắn vào thay trở thoát lưới cho nó toàn cầu hóa :mrgreen:



cụ gợi ý hay quá. Nhưng cục đó em tặng mất rùi. Cụ tài trợ cho em một cặp đi .



47uf trở lại thôi ! chổ này thay đổi giá trị để cho ra áp B+ cần dùng. Nếu B+ cao hơn yêu cầu thì giảm giá trị tụ xuống, nếu ko đủ áp mà tụ đã để 47uf rồi thì thay bằng bóng nắn khác như 83 ( xài tụ 5; 10uf) chẳng hạn.



http://www.mif.pg.gda.pl/homepages/frank/short/001/5/5U4.gif
theo da ta này thì em tưởng là tụ sau đèn max 32mi chứ các bác ơi??? :?:

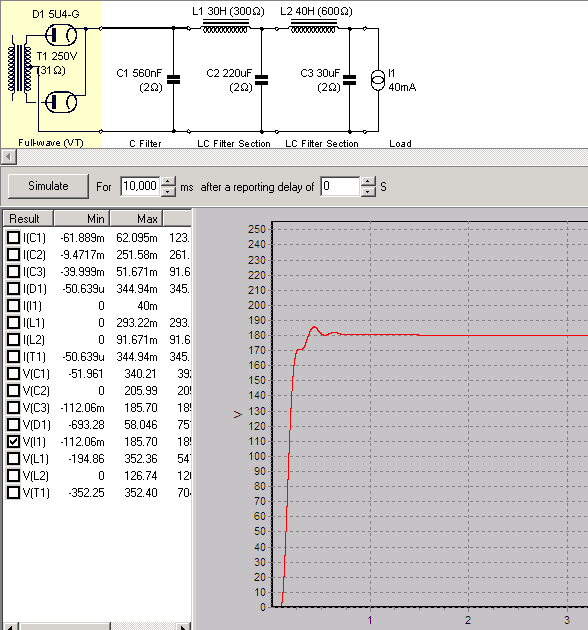

Theo simulation của em thì với nguồn 250V thì tụ đầu chỉ cần 0.56uf là đạt được 180V B+ như mạch của bác yêu cầu rồi, nếu dùng 47uf thì B+ cỡ 260V



Bác cho em hỏi như mạch bác đo kiểm trên đã tính sụt áp trên đèn Van và đèn côn suất 45 chưa ạ ?



HI bác,

Sụt áp trên đèn van phần mềm đã tự tính rồi, sụt áp trên đèn 45 cũng vậy (em tạm tính 2 bóng 45 của bác mỗi bóng chạy dòng 20ma)
Các trường hợp sụt áp khác bác check PM nhé.



Thông số 2 cục choke của em như sau ( 2 cục choke này là hàng tháo máy nên có thông số như vâ thực tế đo R cũng được như vậy )
1: cục 30H/150ma -> 900R
2: Cục 40H/35a -> 3000R



180V là Vak bác ơi. bác cần cộng thêm V sụt áp qua cuộn sơ cấp và Vk nữa. từ đó ta mới suy ra được B+ cần có.

bác chủ, bác cần nắm thông tin là cục opt của bác cho phép chạy max DC là bi nhiêu ? đo H cuộn sơ cấp ? Rdc sơ cấp ?

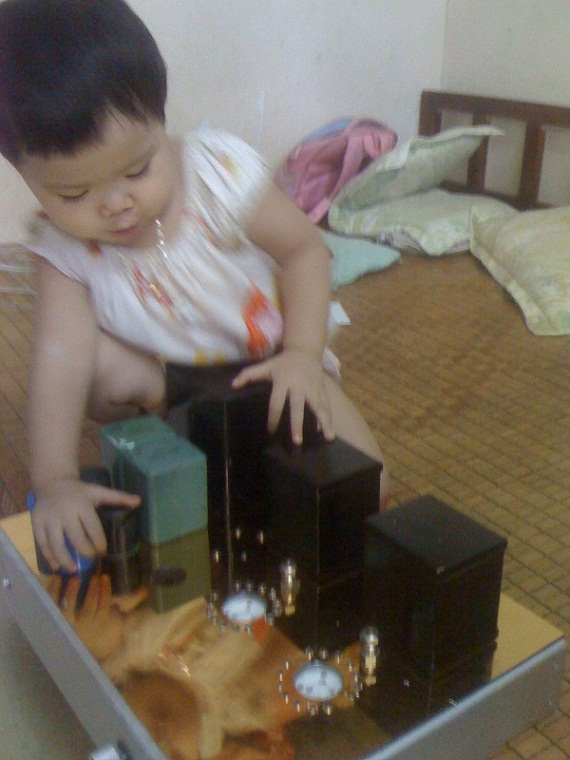

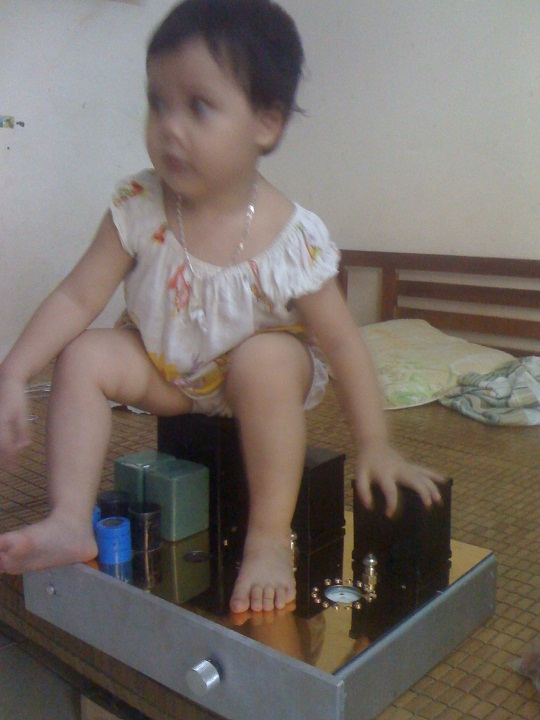

Sau một buổi ngồi khoan cắt thì hiện tại em đã lên được phần cơ khí các bác xem thử . con bé nhà em cứ bê lên là nó cứ ngồi lên giằng điện thoại thành ra em khó chup các bác thôn cảm



Ài chà, nhìn đẹp quá bác chủ nhẩy... mặt trc làm bằng j đó ạ
Nhưng,,, hình như bác chụp bằng dt nên mờ quá



em chụp bằng điện thoại bác ạ. Mặt trước của e là nhôm phay xước dầy 1cm . ( con này của em phần bên trong 100% là nhôm , Thấy bảo làm bằng nhôm cho nó chống nhiễu tốt )



Xin hỏi mặt trc là đi kèm hay bác mua riêng ạ?



nhìn bên ngoài đẹp

2 cục choke màu xanh không hợp tông màu. sơn màu khác nhé.

ps: con gái nhìn giống bố quá... yên tâm nhá :lol:



em tính giúp bác, sơ bộ thế này:

- Vak dự tính 180V, dòng 20mA, theo data áp lưới khoảng 35V. vì thế Va tầm 215V. mức sụt áp qua opt thông thường khoảng 10V. như vậy áp B+ sẽ là 225V.

-

với mạch này, dùng 1 choke 30H là quá đủ. choke 40H sao có trở kháng thuần cao quá ? 3K ? choke này không dùng được cho 2 kênh vì dòng có 35mA.

-với tổng dòng 40mA cho 2 kênh ta tính được mức sụt áp qua choke theo công thức V= 0.04xRdc choke. ví dụ dùng 1 choke 30H, mức sụt áp sẽ là 0.04x 900 = 36V.

- vậy áp cần có sau đèn nắn là 261V.

- theo mô phỏng tube cad như bác MMX, thì bác cần dùng tụ sau đèn 47uf.

- trở Kathode đèn 45 khoảng 1750 ohms. tụ Ka khoảng 50-100uf là được.



em có 2 cặp 45 cũng đang tính lam amp SE đánh lowther.bác tqanh có mạch cho amply 45 cho em xin về dể em ngâm cứu.thanks bác



Wow bác có tới hai cặp lận ah. Vậy thì chơi theo mạch Sakuma đi đánh với Lowther là đúng bài luôn đó :mrgreen:. Mạch thì vậy nhé
Setup 600/15K - 45 - Tango NC-14 - 45 - OPT 5K áp B+ khoảng 300V
Thân



mạch cho bóng 45 trên mạng cực kỳ nhiều vì bóng này được khám phá đủ kiểu. vấn đề là bác đã có những gì trong tay, hoặc dự kiến có gì. sau đó mình chọn mạch phù hợp và ráp thôi.

em có 1 gợi ý cho bác :

buysell/single_ad.php?ad_id=2992



dùng 45 đẩy bóng 45 thì... hao quá. mai mốt bóng yếu, thay 1 lúc 4 cây hơi oải. mà chưa chắc 4 cây còn ngoong và cân nhau.

theo em chọn mạch lái 6SN7 nối trực tiếp qua 6SN7- biến thế nối tầng- 45 là cấu hình đơn giản và hiệu quả. mạch này cho âm thanh mướt mượt.

còn muốn lạ, chơi C3G hoặc E810F/ D3a làm tầng lái. em có 1 cặp C3G đang lên dự án đây hoặc chơi bóng 3 cực gain cao, hỗ dẫn cao như EC8010/ 5842.

bóng 45 nếu ráp khéo có thể đạt 2W và dư sức oánh loa Lowther.

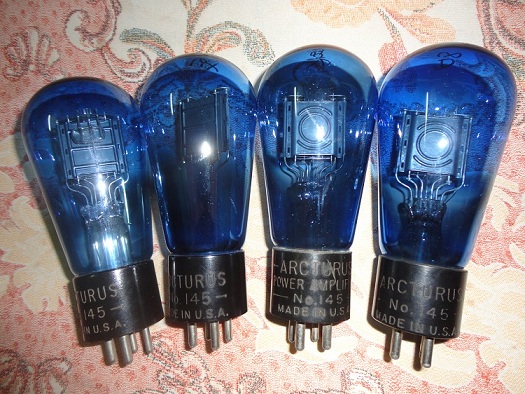

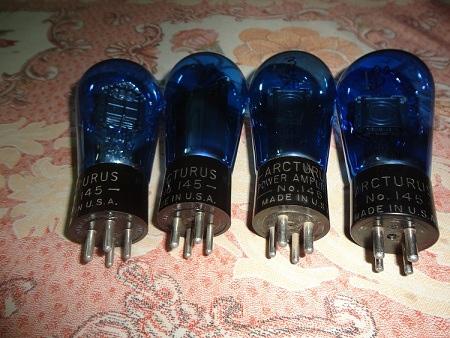

Bác là Dũng newbie mà Em tưởng là Dũng yes sir chứ. Bóng 45 Blue Arcutus mà ôm tới 4 cây làm Em thèm nhỏ dãi. Bác dùng EC8010 chạy 125V / 20mA làm đèn đầu tải choke 40H/35mA nối tầng trực tiếp qua 45 chạy autobias với B+ cỡ 450V dòng tĩnh 35mA (Rk = 1500 ohm/25W) OPT 4K5/8ohm là đánh lowther thoải mái



em làm qua vài con pre 45 nên có mấy góp ý nhỏ sau:
pre 45, không nên đệm tầng đầu, vì mất nhiều chất âm của 45, nên chấp nhạn gain hơn 1 lần,
đau đầu nhất là đốt tim, dễ ù lắm, nên có biến áp riêng cho đt.

chất âm chỉ thua 26 tí teo- theo cá nhân em thấy, nhưng dễ làm hơn nhiều.
