Pre tube DHT 45 nhà nghèo nhờ các bác hỗ trợ và tư vấn

Thì bác cứ nhả thử đi, hỏng bóng em đền...



Hỏng thì em không sợ nhưng mà chỉ sợ giật chết thôi. em dính 2 lần sợ lắm rùi hiện tại em đang dùng 3 con trở cho 3 tụ để em bỏ 1 con đi xem có tăng thêm tí nào không ! hic hic. Em sợ nó xả chậm giật chết em mất



Con trở xả này khoảng 47k trở lên hổng có làm hạ áp gì đáng kể đâu !
Bác đo xem khi B+ chỉ có 160V thì ngay nguồn AC 250V có rớt áp ko ? nếu rớt thì do phần trước và ngược lại.



-
em dang dùng trở xả 100k
- hic hic sory với các bác giờ em mới đo lại được cục nguồn thực ra cục nguồn của em chỉ có 220-0-220 thôi tại lúc bác cho em cục nguồn này cho em bảo là 250-0-250

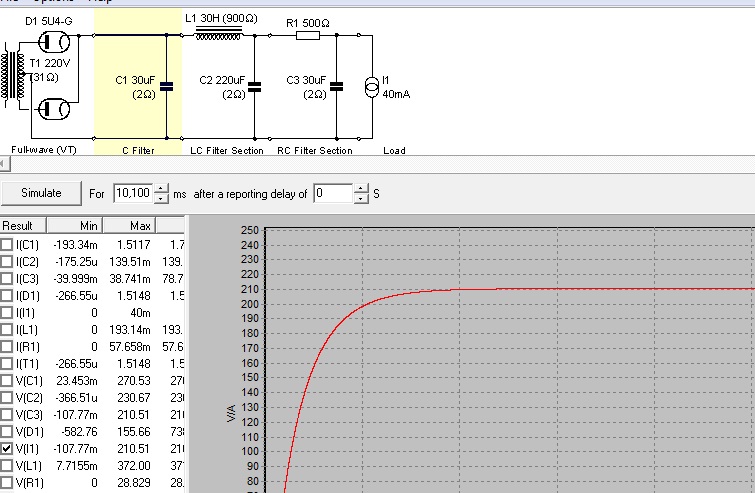

các bác xem giúp em có thể lên được 180v với mạch này không



Bác thử chuyển qua đèn van gz34, tăng tụ sau đèn van lên quãng 60uf, nhả hết đống trở xả ra xem được khoảng bao nhiêu đã, sau đó mới điền lại trở xả sau. Theo em thấy ở một số mạch trở xả người ta hay để khoảng 1 con trị số khoảng 470k... Còn vụ tại sao lại thế, công thức tính như thế nào thì em chịu...

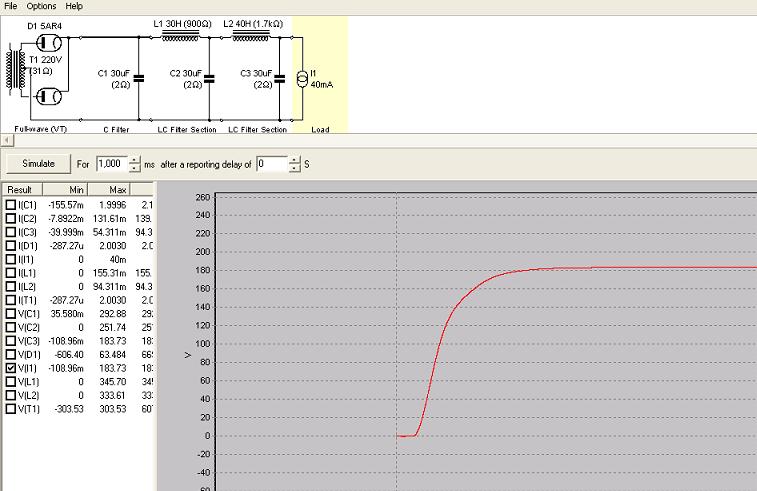

Bác giảm tụ C2 xuống còn 30uF thôi nhá, và thử xem thế nào, em chạy thử bằng PSU thấy áp ra phẳng và đạt 180V như yêu cầu của bác. Nhớ dùng Val 5AR4 hoặc GZ34



đã bảo ngay từ đầu mà không chịu nghe. bác bỏ 2 cục choke 40H là áp lên ngay..

cơ mà đã đo áp thì chịu khó đo và post toàn mạch cái pre lên luôn, đo áp B+, anode, kathode kèm trị số trở kathode.

trở xả dùng 1 con 100k sau choke 30H là được rồi.



hi các bác em tổng hợp lại sơ đồ mạch con 45 nhờ các bác tính giúp em giá trị trở thoát K của tube 45b ( dự kiến 02-09 là cho em nó lên kệ )
1: Điểm làm việc em lấy điểm B+=210v, Dòng qua bóng 20ma

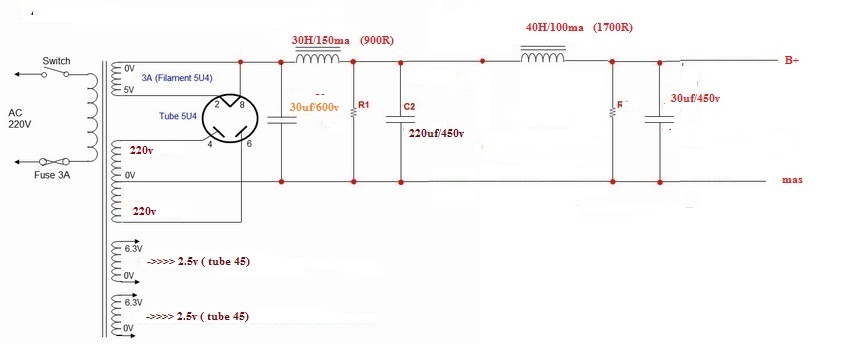

2: sơ đồ mạch nguồn như hình

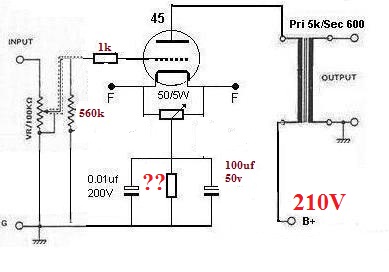

3: sơ đồ mạch tín hiệu nhu hình ( nhờ các bác tính giúp em giá trị con trở thoát k của bóng 45 để chạy đúng với điểm làm việc trên ạ )

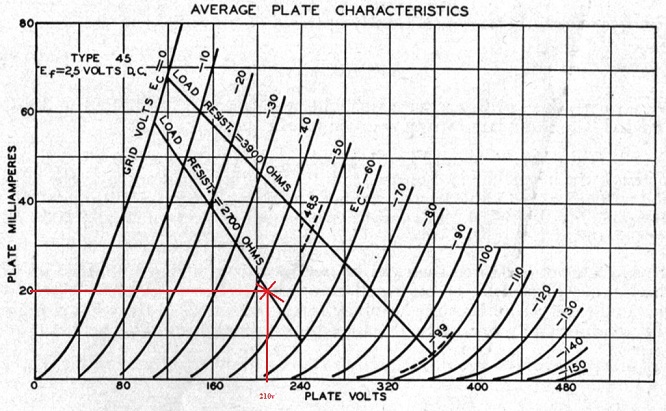

Điểm bác chọn khoảng -44v trên đường đặc tuyến và ở 20ma. Vậy trở cathode là 44/0.02 = 2200R



Hi Bác,
Dựa theo đáp tuyến đèn, thì em thích nâng điểm làm việc đến 30ma, Vg: - 40 ma nếu OPT xuất chịu đươc.
Thân



bóng 45 ở đây đóng vai trò bóng pre, chứ không phải bóng công suất bác ơi và khoảng điện áp AC hoạt động của lưới có 1-2Vac à

bác hdlove101, em có cảm giác là bác vẫn chưa hiểu hình vẽ đáp tuyến đèn, phân biệt Vak và B+.



em không hiểu thật về cái này. mới học mót. anh giải thích giúp em với.



Hôm nọ tư vấn cho cụ là bỏ con choke 40H ra thay bằng 1 con 5H thôi đã thử chưa cụ ơi. Kq thế nào ???



anh đã tính giúp em chi tiết áp và dòng ở trang 2 rồi đó. trong đó anh ghi rõ Vak, V lưới, B+ là thế nào.....



Vb+ = V sụt áp qua opt + V plate (Vak) + V kathode .



Làm Pre ko dùng biến áp đầu vào hoặc 1 tầng nữa em sợ thiếu gain; bác chủ kiếm 1 cục Step_up 50K:600R là ngon



Hiện tại em đang chỉ mong gain của em nó được >1 là ok. không cần gain. Nếu về sau nghe không ưng thì mới nhét thêm biến thế đầu vào.



sao cứ râu ông lọ cắm cằm bà chai thế ! :lol:
Cái bảng đặc tuyến đấy người ta vẽ bằng cách fix bias
Cái mạch ở dưới hồn lại chạy auto
Nói túm lại là chạy B+ 250v đi !



hic hic anh ui. B+ nếu với tải 40ma của em max chỉ được 230v thôi thì làm sao đây anh .



Đằng ấy muốn thay ba , nắn diode hay làm gì thì kệ xác ! Nhá :lol:



Vậy thì chọn Vg= - 10 v, dòng Ia khoảng 25ma :wink:



Để lên được 250V thì tốt nhất qua shop quanghao lấy cục biến áp P0701(P-0702) đi. Trong vòng 2 tuần không thích thì trả lại :lol: .



vấn đề không phải lấy cục nào. mà cục của em satsi là rùi. Nguồn đổ keo vào hộp rùi. nói chun là lun tung mất rùi thay lại thì không ổn tí nào .
Ps: ddinhchi: ( trưa cafe không anh em lấy mấy con trở )



OK. Chỗ cũ nhé.



Sao kụ k0 xúi lấy thêm cái bo regu đèn cho dễ ngoáy B+ :mrgreen:
