Cho Em góp ý chút về các giá trị R10, R11, R12: Không biết người thiết kế mạch này có dùng kỹ thuật gì chỗ này không nhưng theo Em thấy các giá trị này tréo ngoe nhau. Theo Em nên tăng R11 lên 150k, R12 lên 100k, VR tùy muốn chỉnh bao nhiêu thì có thể dùng từ 10k->100k. R10 thì có thể giảm xuống 22k-100k đều OK. Ưu điểm của sự điều chỉnh này là công suất tiêu tán trên R11, R12 nhỏ => nhiễu nhiệt trên điện trở nhỏ mà không ảnh hưởng gì đến nguyên lý hoạt động của mạch
em không đẽo cày giữa đường đâu,em cứ làm cho chạy đã,sau đó phát tần số mẫu để khảo sát,cái em quan tâm là chất lượng tín hiệu sau khi khuyếch đại. Còn để hay có nhiều điều để bàn lắm.Em muốn khám phá sự biến đổi nhạy cảm của electron trong tube khác với bán dẫn ra sao.Nếu một thằng say hát ở dở thâu âm mà khi qua đèn nó bỗng trở thành giọng ấm áp như Quang Thọ - Trọng Tấn.Một điệu Tuýt qua tube thành rề rà như slow buồn thì có lẽ cỗ máy tube này là ma thuật.Cái mong mỏi là làm sao cái pre tube khi mình DIY nó tái tạo trung thực chi tiết và nâng được biên độ các tín hiệu mà không méo.hix lo ra phết đấy,,lắp xong mà nghe như shit thì tèo các bác nhể :lol:

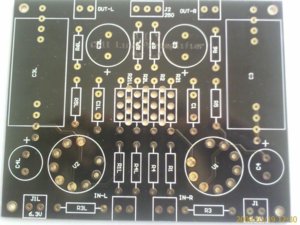

To Fangia, Cả ngày nay bác đi đâu mà em điện mãi không được!? Có chút thay đổi em báo bác cụ thể như sau: 1) Không có lux mầu đỏ và vàng như bác yêu cầu, do không liên lạc được nên em đã chốt lux mầu đen loại tốt nhất. 2) Độ dầy phíp và toàn bộ đường mạch mạ vàng thật như yêu cầu. 3) Về số lượng: - 02 bộ của bác, 01 bộ của em là 03 bộ. (em ké cửa bác tt cho em nhé :mrgreen: ) - Mạch Filament nhỏ quá, không đủ kích thước làm nên số lượng tăng thành 05 chiếc! (em sẽ dữ lại 02 chiếc để nghịch ) 3)Tiến độ: Nếu không có gì thay đổi thì sáng thứ 7 này sẽ về đến tận cửa nhà bác. Chúc bác vui! Đường mạch khi chưa phủ lux sẽ như này anh ơi!
Bác tính chơi khó AE ợ cái VR 10k nếu là vành than phải kiếm cỡ 5w trở lên , dây cuốn thì 10k ... hơi khoai :mrgreen:
Bác fangia hôm hay không có nhà, em xin trả lời bác như sau: +B = 250V ---> I=+B/(R11+VR1+R12)=250/35000 ~0.007Amp. Công suất tiêu tán trên R11=0.007*0.007*15000=0.735W --> chọn R11: 15K/1W Công suất tiêu tán trên VR12=R12=0.007*0.007*10000=0.49W --> chọn R12: 15K/0.5-1W Chọn VR1: 10K/0.5-1W. Tổng công suất tiêu thụ của R11, R12, VR1 ~ 0.49*2+0.735=1.715W << công suất toàn mạch. cái VR1 này nhiều lắm, loại mầu xanh xanh nhiều vòng ấy, có khó gì đâu anh! Cái khó của bộ pre này là đèn 6H30P, ECL82 và tụ xuất thôi! Có gì không đúng, mong các bác sửa cho em!
To Fangia, Vẫn không liên lạc được với anh, anh ở đâu??? Chiều nãy anh không có nhà em đã gửi anh 2 x 6BM8/ECL82 + 2 x 6H6 + 2 x 12AU7-USA+ 1 x 6X5-GT + 1 x 5V4-GA cho bà xã anh rồi nhé. Tha hồ test! Check lại giúp em! (cái này mới quan trọng với em đây :mrgreen: ) SMS cho em và cho em hỏi bao giờ khói mới bay anh ơi! :wink:
he he,sorry chú ,đêm qua anh về muộn,quên không mang sạc trên xe,đt hết pin,sáng anh dậy định fone cho chú,sợ chú đang đá hiệp 2 :lol: tin bùn cho chú đây,anh về xem bóng chú gửi con nhỏ nó làm vỡ 1 em ECL82 rồi,chú khẩn trương update cho anh,vụ thứ 2 chú contact lên cho nhà máy bảo Dương nó làm gấp thêm 5 bộ nữa để anh tặng cho mấy ông anh(hôm qua anh tháo con Tamura của các bác ấy về,mặt các bác ấy trông như bị tiêu chảy :lol: )thêm 5 bộ là 2t25 + với đèn đóm là nhiêu chú qua anh mà lấy,anh sẽ nhắn chị thanh toán cho,luôn và ngay nhé,anh đi công tác bận mấy hôm.
Kụ Cell cứ ráp thử đi nhà em chơi cái pre 2 bóng 6H6/6H30 + ECL82 hơn năm nay rồi ợ ! CS tiêu tán của điện trở trên thực tế cần chọn lớn gấp 3-5 lần mới bảo đảm sống ... lâu dài :mrgreen:
To VQ Em sẽ ráp thử, có gì bác giúp em vụ cân chỉnh này nhé!?? Anh giúp em xem thêm có gì bất ổn nữa không ạ!! Kính bác!

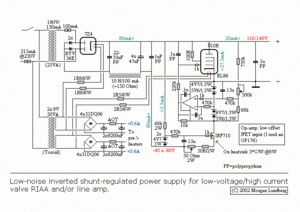

Theo Em thì ngõ ra của mạch ổn áp này thêm một mắc lọc Pi: C-L-C sẽ lọc sạch hết nhiễu cao tần => tốt hơn. Mà sao không thiết kế luôn OTL-OCL Pre luôn cho gấu Bác nhỉ, loại common Cathode này phải dùng tụ xuất xịn mới hay được, chi bằng bỏ luôn cái tụ cho đỡ tốn :wink:
tình hình là rất là tình hình,bóng 6h30p quá đắt,hiếm,ko phù hợp,mạch đã về chuyển sang phương án b,em đang lắp mạch cân chỉnh chạy thử,có vấn đề giề các bác chỉ đạo nhé :lol:
Cắm 12AU7 đi anh ơi!Cắm đôi này thì chỉ cần 01 mạch nguồn và 6X5 là đủ, và lại anh tiết kiêm được con 2 tụ Jensen 0.22 và 0.47 trên mạch nguồn! Em gửi mạch cho bác rồi! sao anh không post lên cho anh em nghía???
Em cũng láu táu đề xuất món ngon-bổ-rẻ 6Н6П-И đuôi i nhá - có 1 chữ i (mẫu tự Cyrillic - И) :mrgreen:

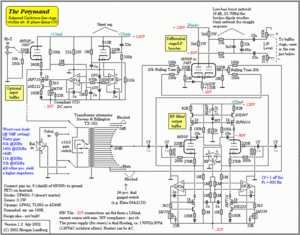

Cho Em láu táu đề xuất tiếp nha Bác: Ngon - Bổ - Rẻ - khó 6H1P-EB (or 6H6P) OTL-OCL Đây là cấu hình của . . . Pre vô địch với giá thành cực rẻ.
