Bác nào xài chim thì gắn chim song song với con RX =330R. Khi đó kẹp đồng hồ sao chỉnh chim đo ở 2 chân con RX =200R là ok. Lúc nay kiểm tra ngắn mạch lần cuối rồi đóng điện. Trên mạch con đi ốt đánh thủng 36v đó không in chiều các bác lắp chú ý tí Nhé!

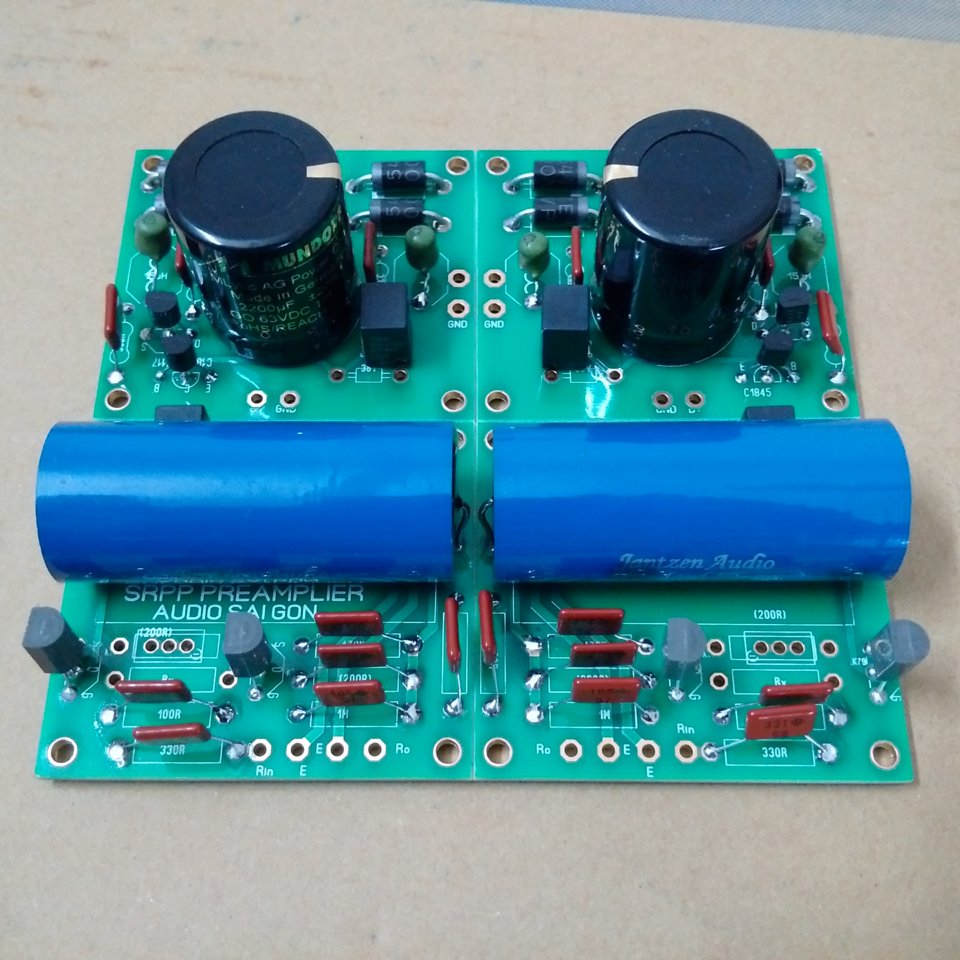

Em viết nhầm, sau khi regulate của em là 35,9V, em dùng BA ra 2x18v nên sau nắn chắc khoảng 50v! Tại thấy trên schema của bác sau nắn có 44v mà sau khi regulate được 38,35v. Board này ngoài chỗ con zerer 36v phải tra ra thì chỗ con tụ 22uF trước khi hàn các cụ cũng phải chú ý vì dễ nhầm ( hình em post là bị nhầm) vì nhìn mặt trên thì đối xứng giống nhau hết, em lật mặt sau lên xem rồi mà vẫn bị nhầm Sent from my iPhone using Tapatalk
Cái này là do lỗi layout không chú trọng vấn đề ký hiệu in ấn linh kiện cho anh em đỡ cắm nhầm mất công ngồi dò shm mệt

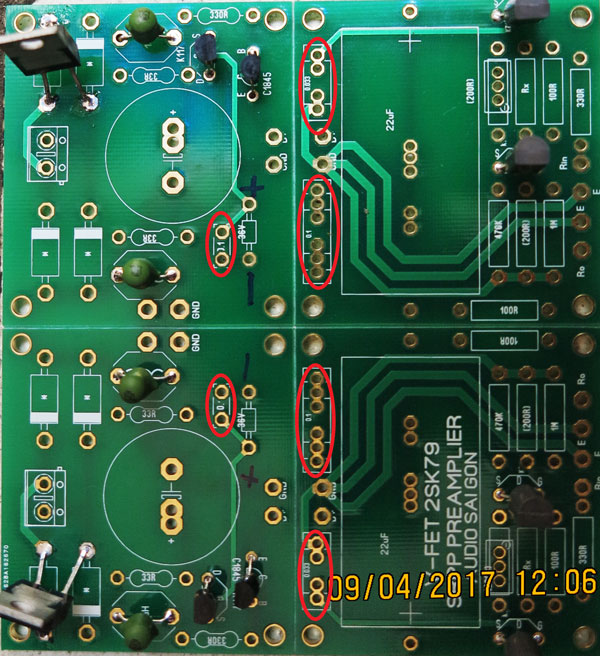

Bác chủ đưa lộn cho mình 20 viên thuốc bổ thấy ngon quá mình uống hết rồi nên giờ phải mua để gắn vào bo cho nó chạy Bác kiểm lại dùm xem có đúng không?: -33R X 4 -330R X 4 -200R X 4 -100R X 4 -470R X 1 1 M X 1 ( 1K hay 1000K) còn 4 con 0,1 và 2 con 0.033 khoanh tròn là con gì nữa? -Cuối cùng là hai cái biến áp cho 2 kênh bao nhiêu Volts,Amp là tốt nhất. -Hai con tụ nguồn bao nhiêu MF là tốt nhất ac -Hai con Diot nhỏ là diot bảo vệ thôi đúng không? mua thông số thông dụng như thế nào? -Mình xài Power Amp. thì mua Volume bao nhiêu K và gắn giữa Pre out và Power in đúng không. Vì không muốn rút ra đút vào nhiều lần nên từ từ order linh kiện như ý mong bác cho ý kiến . Thanks
0.1 là tụ 0.1uF, 0.033 là tụ 0.033uF ạ . Mà cụ coi xem diode gắn sao? Em chưa kiểu mục đích gắn của cụ !
Lưu ý các bác bật fre lên trước khi bật power lên sau. hiện tượng nạp tụ dc tức thời có thể lên cao. Vậy em đưa thiếu cho anh mất 2 con 330 ôm, 1 con 470 và 1 con 1M. đưa nhầm bịch 1m = 1000k đó anh! mai em chuyển gấp biến áp mỗi cuộn 36 vac nha anh! từ 5va trở lên nha anh. hem mói về tới nhà
Ui chả sao em thấy mấy con trở nó lều khều như là bị suy dinh dưỡng vậy vậy cụ pencil- tube Sao chủ thớt không layout cho nó vừa nhỉ Âm thanh dự sao chứ nhìn mất thẩm mỹ quá
Tro Trở này em mới thấy dùng trong audio lần đầu Không biết có háng nào xài trở này cho đồ hiend chưa anh nhỉ thấy chỉ là công nghệ metal Oxit thôi Thua metal fiml xa
Hôm nay ngồi nghe con pre này thấy ổn vãi, tụ tiếc em cứ táng đồ sẵn có mà nghe hài hoà, tròn trịa. Chi tiết phết, các đoạn vỗ tay ở khán phòng lớn không bị chói mà vẫn nghe thấy tiếng huýt sáo, ...
Các bác nhắm vào mạch này RX là R5 bác nào thay con RX = 330R thì gắn trim để chỉnh( kẹp 2 que đồng hồ vào 2 đầu chân R5 chỉnh khi nào =200R là ok!) lúc này đóng điện hát. Lúc này kẹo que đo để ở thang 50vdc hoặc auto cũng đc, chỉnh tiếp để sao cho 2CH có điện áp bằng nhau và bằng 20 đến 21vdc. Lúc này mạch đã chạy đúng chế độ. Bác nào không xài trim thì bỏ trim và thay R5 tức RX bằng 200R đóng điện hát. Tất cả các linh kiện gắn đúng kiểm tra thật kĩ trước khi đóng điện. Chỉ cần gắn đúng linh kiện là chạy. Board không có lỗi, chỉ một số điểm là lỗ chân linh kiện hơi to nên chú ý con trim khi hàn lỡ không may dính thiếc sang bên chân khác các bác cẩn tắc sau khi hàn xong kiểm lại tí! Thân!
Em thấy yên tâm khi có 4,5 bác đã hoàn thành và đã có bác rivew! Mai bác HEU mai có người chuyển K117 cho bác nhé!
Không thiếu đâu chú,anh ghi lộn đó.Tại anh chưa có biến áp chờ ship nên tiện ship luôn mấy con trở có chữ lớn cho dễ đọc,mấy con trở này anh không biết đọc nên sợ gắn sai thôi mà.
