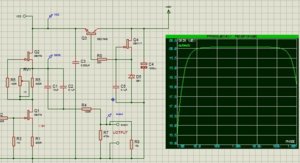

Đây là đánh với am có trở kháng vào giả định là 10k trường hợp tiêu cục nhất. Với tụ 4.7uF như cụ Cá kiếm đề xuất, hàm truyền đạt cũng Ok luôn
Em ứ muốn chém gió về cái mạch này nữa vì cái gì cần nói em đã nói rồi, cái gì tế nhị em hoặc gây hậu quả nhãn tiền em đã đã vật nhau với cụ trong pm. Ở đây em chỉ muốn nói với các cụ là chịu khó gúc chữ SRPP để hiểu về nó trước khi làm hay mod miếc. Lấy ví dụ nhỏ như lão lang lắp volume 50k//Rl, nhãn tiền dẫn tới: - Zout của pre ở mức thường nghe ~ 7k-15k - SRPP được xây dựng quanh con Rs = 2Rl/muy + 1/gm để đảm bảo Q1, Q2 cân bằng kéo đẩy. Gắn con volume vào là thay đổi Rl( ở đây giảm tối thiểu 10 lần) theo thiết kế, và bởi Rl không đủ lớn Q2 nó kéo áp thẳng qua Rl chứ không phải qua Q1 => mạch trở về S.E D load dạng mu FL. Nếu các cụ vẽ lại mạch SRPP khi gắn volume 5k//Rl ở out put vào nó chính là mạch ACA. => offset tất yếu nó phọt ra ở input vì mạch này không có tụ input. Và mỗi lần lão lang siết volume là một lần bias cho mạch. Lão lang hên không bị bay con CD chắc do xuất tụ và DC chưa đủ lớn cũng như dòng pre nhỏ. Chứ SRPP tầng out của Pow em dự rách việc nhiều rồi.
Tiếp nữa là 0.47uF cho tụ output, và trở tải 100k đại diện cho các power tube đây các bác, và dưới là đặc tuyến truyền đạt

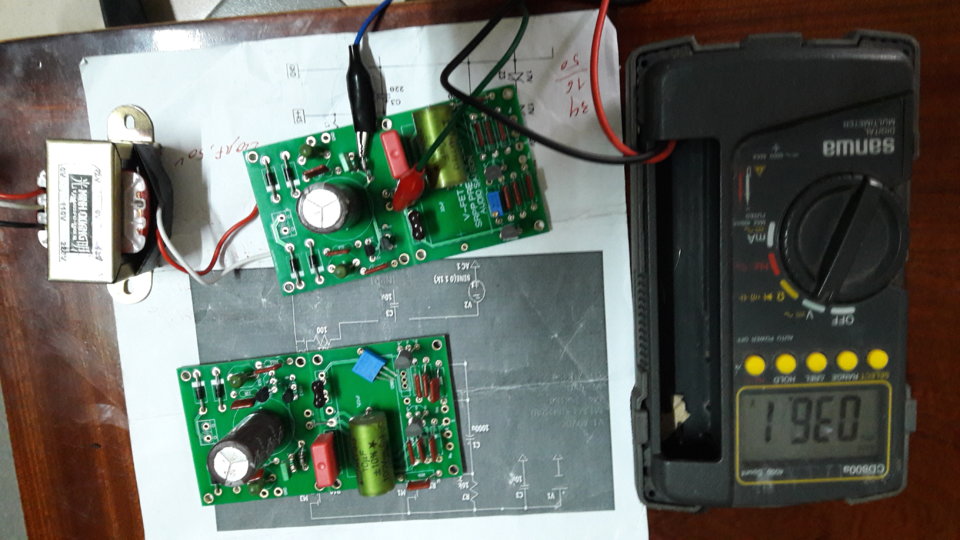

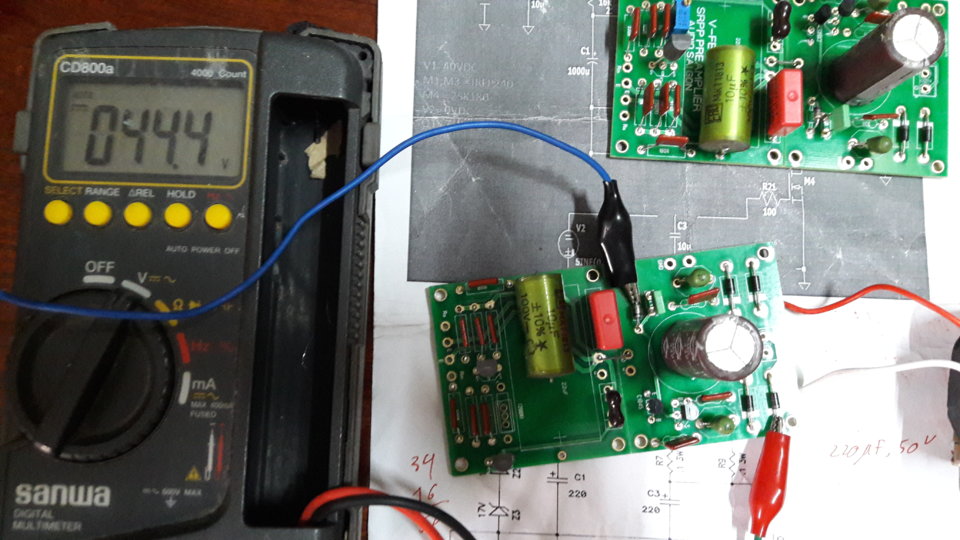

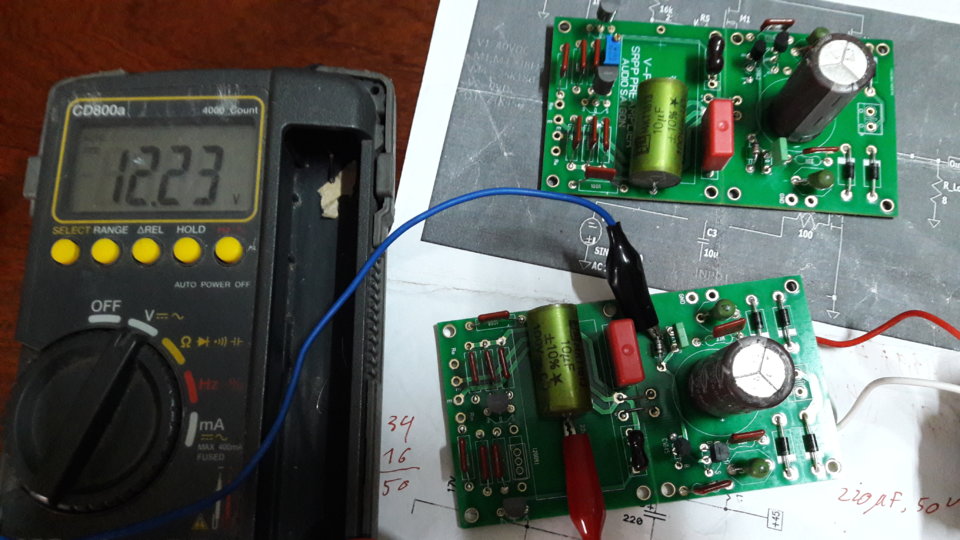

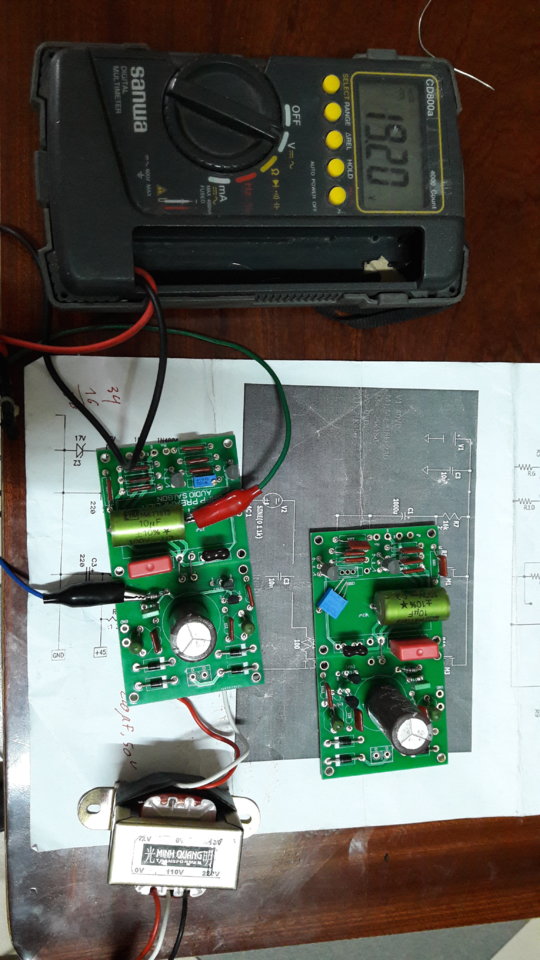

Chưa có biến áp nên mình lấy cái biến áp cùi bắp để thử như sau: -Đo biến áp ra 31,4V 1-Gắn vào kênh L thì đo ngay chân tụ nguồn là 41,55V - DC out là 35,8V 2-gắn vao kênh R thì đo ngay chân tụ nguông là 41,5 V - DC out là 36,4V Các bác cho hỏi hai kênh lệch V như thế có ảnh hưởng đến âm thanh không? nếu ảnh hưởng thì có cách nào điều chỉnh không hay là dùng một nguồn cho hai kênh tốt hơn.Thanks
Trên đây là một chùm ảnh các mô phỏng trên phần mềm về các giá trị của tụ cho các trường hợp tải tương ứng là giá trị thuần trở. Trên hình ảnh thể hiện được cách sử dụng tụ cho các mục đích và thiết bị khác nhau có trở kháng vào khác nhau. Vì vậy tùy theo điều kiện sủ dụng và khả năng đầu tư của các bác mà lựa chọn tụ cho phù hợp. Vừa tiết kiệm được tiền bạc lại đem lại hiệu quả cao trong sử dụng. Các bác sử dụng cho các Ampli có trở kháng đầu vào lớn thì chỉ nên chọn giá trị tụ nhỏ để tiết kiệm tiền bạc và lựa chọn tụ tốt hơn. Có gì trong nhận xét kết quả mô phỏng còn thiếu sót mong các bác bổ sung để người chơi có lựa chọn tốt. Cảm ơn cụ Cá kiếm đã có ý tưởng định hướng
Mình dự định là không xài trim vì mình nghe nói trim để chỉnh cho đúng 200R nên mình đặt mua 2 con audionote tantalum để gắn vào thôi.
Ý tưởng của người vẽ là đề phòng cặp VFet không cân nhau tuyệt đối thì trước khi đóng điện chỉnh trước cho Trimer và con Rx có giá trị là 200R. Khi cấp điện cho mạch làm việc thì chỉnh trim sao cho điểu đấu với con trở 100R có điện áp theo yêu cầu thông thường là 1/2 VCC
Thanks bác,vậy là mình hiểu sơ sơ,trước mắt là cứ theo kế hoạch tiến hành,nếu hên không lệch trên 1/2 V là cứ yên tâm xài,còn nếu lệch nhiều thì mới phải gắn trim vào để chỉnh.
Khi Phần bias đã setup xong.chỉ còn ghép pre vào là ok. Nguồn cấp cho mạch bias và pre trước. Cấp nguồn cho mạch 2sk180 và bảo vệ loa sau. Khi ngắt nguồn do mạch bias có dung lương tụ 3300x2 lớn nên sau một thời gian tụ mới phóng hết. Mạch này dòng Id và U.out rất ổn không bị trôi. Khi bias tăng dòng lên 2A không tăng lên nữa mà chỉ có U.out giảm. U.out=1\2 Vdc. Ok. Với sơ đồ trên dùng 2 con irfp240 vẫn nóng hơn 2sk180
- Bảo vệ loa làm gì hả cụ - Vds= 1/2 B+ để đảm bảo biên độ AC lớn nhất. Có tăng nữa cũng chỉ thỏa mãn sở thích, chỉ có hại chứ không lợi lộc gì. - Cụ muốn tăng hơn 2A cần chỉnh trở sensing. 240 nóng thì hơn k180 thì bởi 240 ểu, cụ muốn nó không nóng thì thay 240 = mấy con sò cs lớn hơn có thiết kế tốt cho tản nhiệt hơn như cụ Pass dùng trong BAF2015 - Mạch bias chỉ cần lưu tâm có trước hoặc cùng lúc là được, nguồn cho pow do tụ lớn, lên sau bias rất xa. Thực tế khác xa lý thuyết, không chít được vfet đâu cụ ạh. Em dừng chém về mạch này ở đây vì đây là đất pre sk79.
Cụ cho em hỏi con tụ 0.033uf này dùng con 0.027uf có ảnh hưởng gì ko ạ, em kiếm ko ra con 0.033 mà 0.027 em lại rất nhiều
Cảm ơn kụ GiaoThu kịp thời giửi em để chiều nay giao đấu với bóng 10y và vt25! Sent from VNAV Community mobile app
