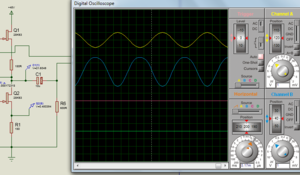

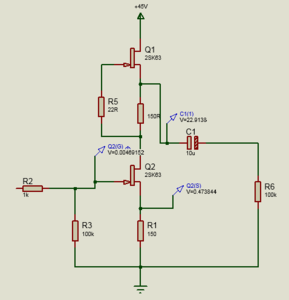

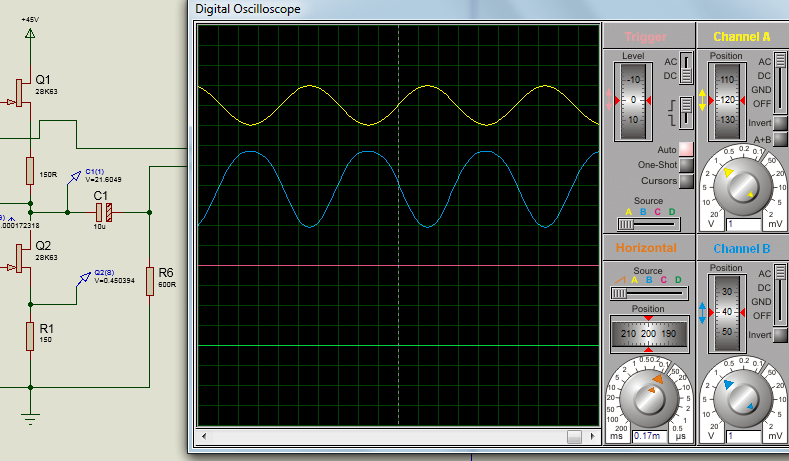

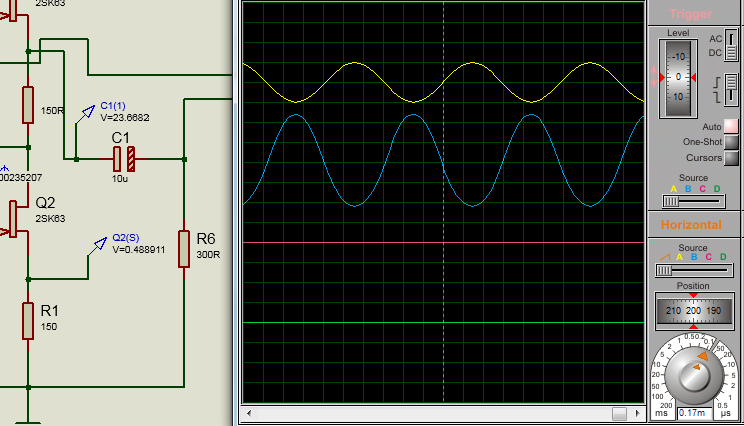

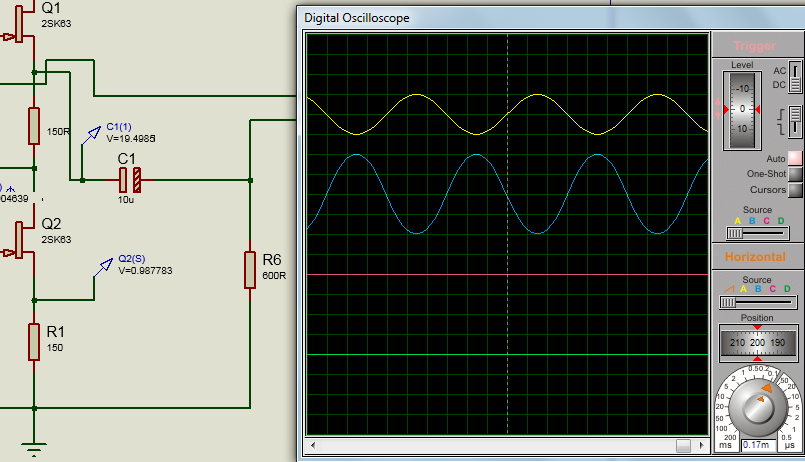

Mạch RSPP đúng bản chất đây các bác. Với tải của mạch lần lượt là 600R, 300R tín hiệu đều rất đẹp khẳng định ESR đang trong mức cho phép

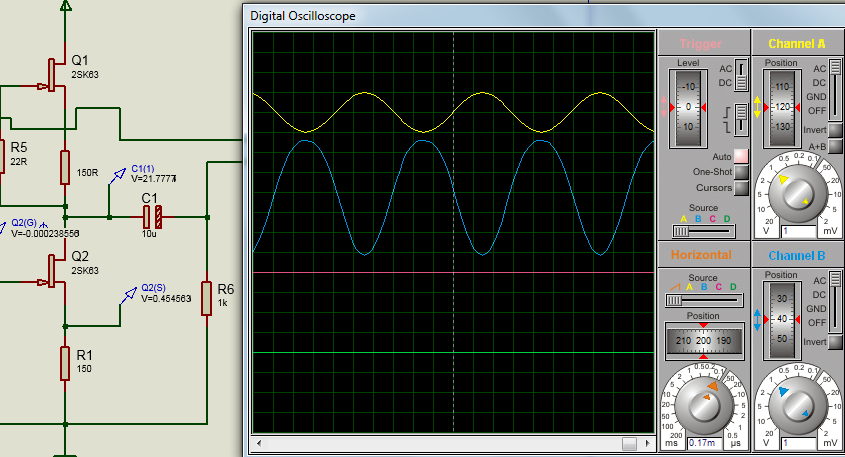

Em mô phỏng thử ý đồ của một bác muốn cho xuất ra từ cực D của Q2 để được hài chẳn và cụ thể là hài bậc hai là nhiều nhất theo ý tưởng của Nelson Pass, hay nói cách khác là mê ACA của cụ Nelson Pass nhé. Hình 1 tải 1 kOhm tín hiệu đã bắt đầu méo với dạng tín hiệu như hình dưới 1 hai biên không cân bằng nhau sẽ tạo ra hài chẵn đặc trưng cho mạch SE tải nguồn dòng chứ hoàn toàn không phải là SRPP như bài trên tôi trình bày nhé các bác. Tiếp theo là hình thứ 2 tín hiệu đã méo dạng rất trầm trọng vì vậy ESR rất lớn không thể chấp nhận được. Kết luận: 1- Không nên nhầm hiểu mạch SRPP và mạch SE tải nguồn dòng giống nhau đây là quan điểm hết sức sai lầm. Chỉ cần thay đổi điểm xuất tín hiệu thì đặc tính của mạch hoàn toàn thay đôi 2- Mạch SRPP cho ta trở kháng ra thấp nhất méo tín hiệu nhỏ nhất nhưng cũng không vì vậy mà làm giảm thành phần hài bậc 2 3- Vì xuất bằng tụ nên yêu cầu về việc match V.FET không quá khắt khe cái này tùy thuộc vào các bác đầu tư của các bác. 4- Trở kháng đâu ra của mạch phụ thuộc rất lớn vào Q1 cho nên không thể xem nhẹ cấu trúc của mạch, do hãng Audio nỗi tiếng của Nhật thiết kế. Việc thay đổi cấu trúc của mạch sẽ thay đổi hoàn toàn theo tôi không nên thay đổi 5- Nhưng ai đang sử dụng Power quá " khô khan" cần bổ sung thêm mượt mà ướt át thì có thể chơi theo ý tưởng SE tải nguồn dòng hình
Mà đúng roài bang than chì thì nam châm hút sao nổi nhưng mỗi cái cứ 1.2 đo lên 1.3 1.4 k mới ngại chứ
Mai sỗi ngồi tét xem chạy tải choke xem thế lào, còn xuất OPT thì ứ muốn làm, mà dùng xuất biến áp cũng được nhưng input biến áp phải bét nhất là 3-5 k có biến áp 1:1 sao được. Đã dùng biến áp thì không lẽ hồi tiếp toàn cục mất hay mà không hồi tiếp thì sao nhỉ
Cụ truongtranvan đóng góp góc nhìn kĩ thuật thật rõ ràng chứng minh cho cấu trúc mạch SRPP một cách khoa hoc bài bản. Như vậy em sắp đưa ra mạch gốc đc rồi. Đây cũng là thay lờ muốn nói của em.
Cụ tiến hành sớm đi, hnay nghe phê quá, không gian rộng, chi tiết, cứ tưởng lão thaibao mang qua ko qua nổi pre nac của em . Đầu tư con này tính ra rẻ ko lăn tăn linh kiện. nhất là hợp với gu của em và trên dàn cùi nhà em là ok rồi May là phối với nap 140 nghe đã phê nên ko phải lo pow nữa :lol: em đặt 2 cặp nhé cụ, cho em xin stk nhé
Khó tánh như cụ lang mà mê em nó thì cho cụ đăng ký 2 bộ ngay và luôn 1) nagini262 (một bộ đầy đủ PCB, vfet đã match và các linh kiện bán dẫn khác trong bo nguồn) 2) espadon_vn 3) Baoanh_Hue 4) Duyminh 5) binh217(PCB + VFET"match"+trở) 6) kkalord 7) yeuclassa 8 ) goldenryver99 9) vanducuy 10) jamahavui 11) corongco 12)Dgnguyen(một bộ giống bác số 1) 13)nvkhoahcm 14) qhminhhuy (1 bộ đầy đủ ) 15)truongchithanh 16)xbackarowana 17)triton (một bộ đầy đủ PCB, vfet đã match và các linh kiện bán dẫn khác trong bo nguồn) 18) tranchung159 (một bộ đầy đủ PCB, vfet đã match) 19) khongbietgij 20) Pencil_Tube 21) anhkhiem_059 (1 bộ đầy đủ pcb, vfet đã match) 22) redghost (match vfet, 1 bộ đủ pcb, full linh kiện) 30). Craze 31- Hạ Dũng (01 bộ đầy đủ PCB, vfet đã match và các linh kiện bán dẫn khác trong bo nguồn) Em khóc mướn giúp cụ Pencil_Tube 31-Langbam-2 bộ full linh kiện.......
Trương lão thử thiết kế mạch chạy parafeed đê, ngay nguồn B+ cho qua choke cỡ chục Henry rồi xuất qua tụ vài uF ra biến áp. Thú thật em ko thích mạch parafeed vì nó hao choke Henry lớn, tụ xuất lớn + biến áp xuất âm nhưng bù lại âm thanh nó nghe nhựa ghê gớm nên nịnh tai mấy bác mê đèn. Mạch này chạy vfet mà mắc parafeed thì em nghĩ âm thanh ko khác gì pre đèn đâu :wink:
Như vậy thì trở thuần của mạch phải là nhỏ hơn 1k choke phải vài chục Henry mới nhổn nhỉ cụ Na em thử mô phỏng xem không biết phần mềm có chịu chạy cho không
1) nagini262 (một bộ đầy đủ PCB, vfet đã match và các linh kiện bán dẫn khác trong bo nguồn) 2) espadon_vn 3) Baoanh_Hue 4) Duyminh 5) binh217(PCB + VFET"match"+trở) 6) kkalord 7) yeuclassa 8 ) goldenryver99 9) vanducuy 10) jamahavui 11) corongco 12)Dgnguyen(một bộ giống bác số 1) 13)nvkhoahcm 14) qhminhhuy (1 bộ đầy đủ ) 15)truongchithanh 16)xbackarowana 17)triton (một bộ đầy đủ PCB, vfet đã match và các linh kiện bán dẫn khác trong bo nguồn) 18) tranchung159 (một bộ đầy đủ PCB, vfet đã match) 19) khongbietgij 20) Pencil_Tube 21) anhkhiem_059 (1 bộ đầy đủ pcb, vfet đã match) 22) redghost (match vfet, 1 bộ đủ pcb, full linh kiện) 30). Craze 31) Hạ Dũng (01 bộ đầy đủ PCB, vfet đã match và các linh kiện bán dẫn khác trong bo nguồn) Em khóc mướn giúp cụ Pencil_Tube 31) Langbam-2 bộ full linh kiện....... 32) tungsen72 (một bộ đầy đủ PCB,trở, vfet đã match) 33) heu (1 bộ full) 44) dodo143 2 bo PCB

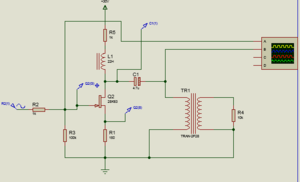

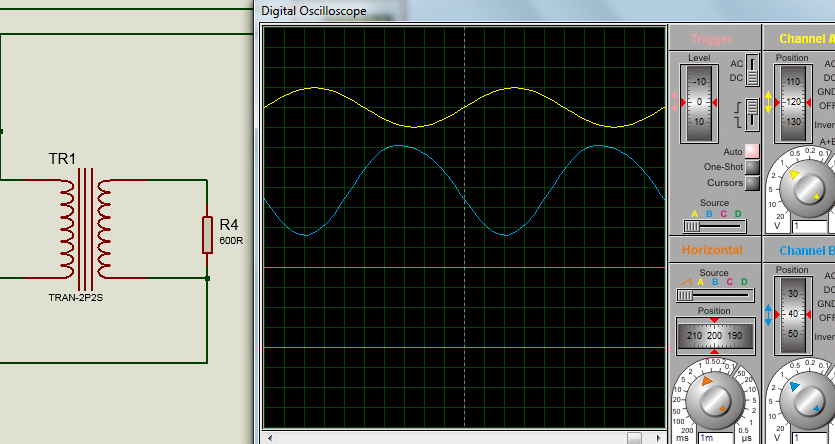

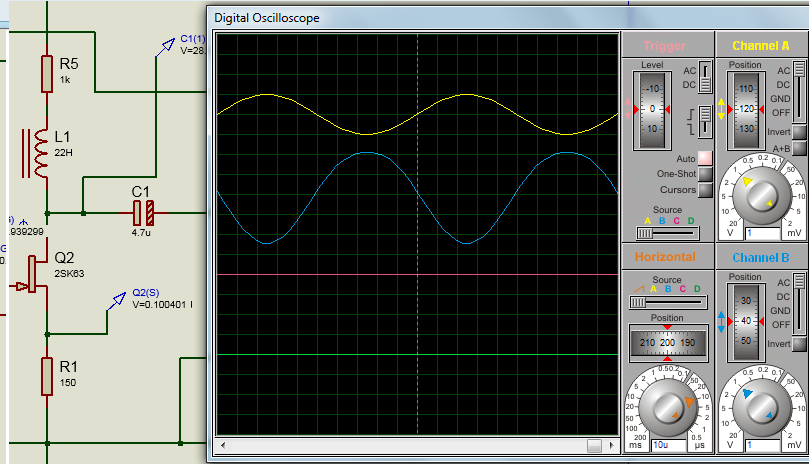

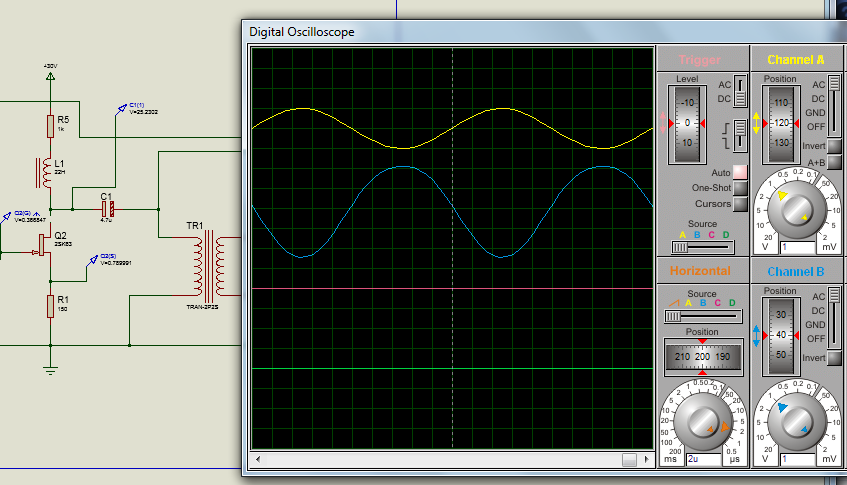

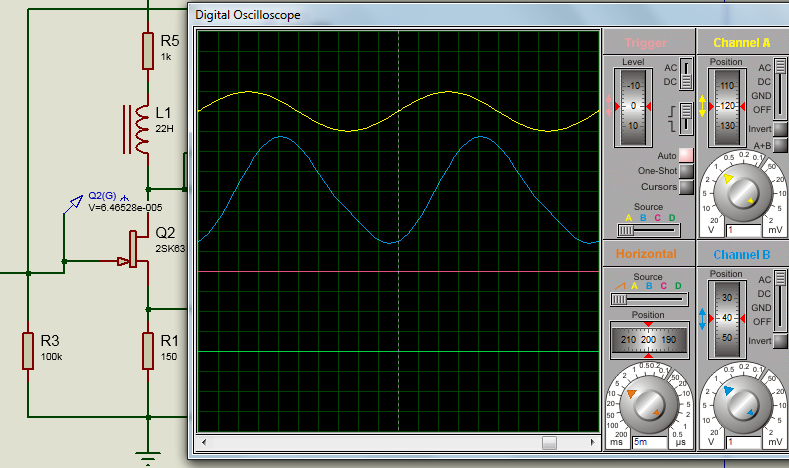

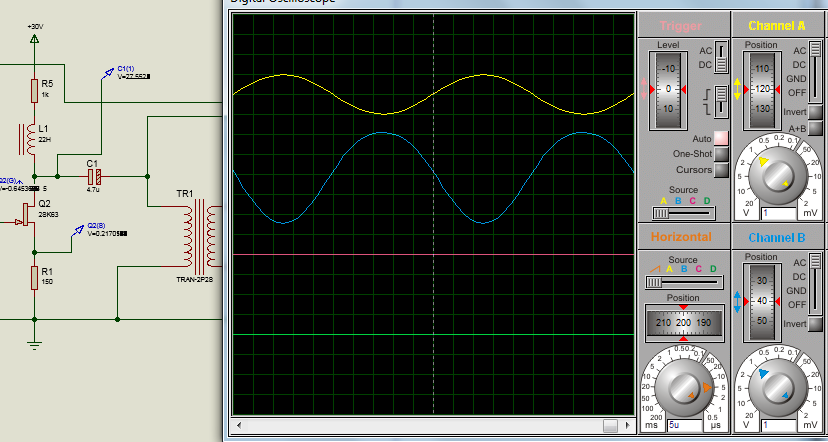

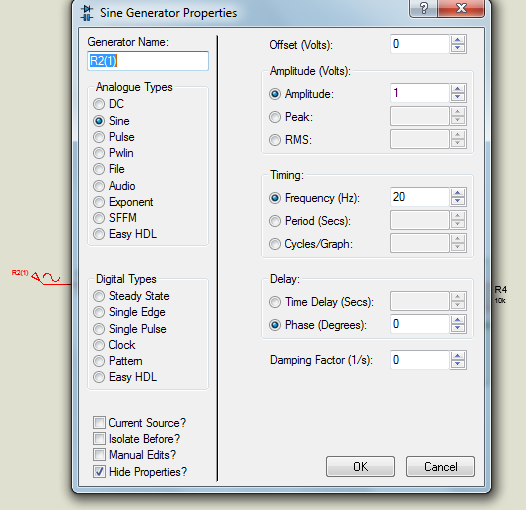

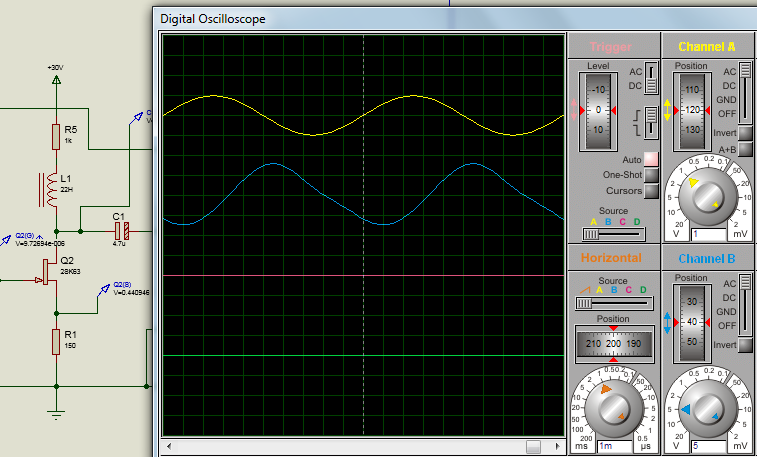

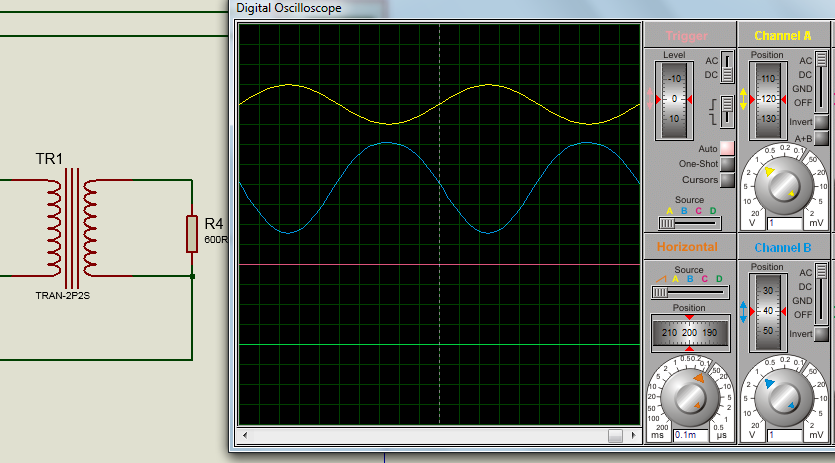

Kết quả của mạch test SE tải choke xuất tụ và ghép biến áp sơ bộ cho tải 10k tại tần số 20Hz biến áp 1:1 5Henry khi dùng đến món L, C phải tính đến vấn đề tần số
Kinh mời cụ Na và cụ Già nhận xét, ý tưởng của các cụ và áp dụng cho các yêu cầu sở trường cũng như sơ đoản của mình
Cảm ơn Trương lão đã hỗ trợ test, em thì ko rành mấy cái soft mô phỏng này lắm nếu như ko nói trắng ra là hơn chục năm nay em ko dùng đến nó kể từ lần cuối cùng dùng phần mềm củ chuối electronic workbench :lol: Cụ Trương cứ tính đi, cụ thấy ok thì em nghĩ sẽ ok thôi, riêng mấy cục anode choke thì phải dùng đúng anode choke chứ nếu dùng choke đểu sẽ ko cho âm thanh như mong muốn và hiện choke vài chục Henry có Rdc rất lớn nên cụ tính xem có thể bỏ con trở R5 1K nối tiếp với em nó luôn được ko? À quên, có cần con tụ bypass ko vậy cụ?
Vfet mà cụ ơi. Cụ cứ coi nó như con đèn 3 cực cho mạch đơn giản. ACA mạch xuất SRPP cụ lại cho chạy mô phỏng thành tải ccs rồi. Cụ chạy lại giúp em mạch SRPP với 3 điểm xuất đánh dấu 1,2,3 giúp em với, nghe cụ Pass nói nhiều nhưng em chưa được nhìn rồng giun ra sao. Mạch 2 là mạch xuất biến áp, cụ chạy thử xem có chạy nổi không. Em không biết 2sk63 trong thư viện cụ sao nên vẽ selfbias được, nếu không được cụ thử giúp: bỏ bias ngoài và thêm con trở 470r-520r vào cực S nối mass . Mạch parafeed để em tính chút rồi nhờ cụ chạy mô phỏng sau.
Tại vì trong phần mệm cuộn cảm này được Fix gần như lý tưởng Rdc gần bằng 0 vì vậy để cho sát thực tế nên phải cho thêm con trở vào tương đương cuộn chặn thực tế cụ Na. Vì các linh kiện mô phỏng ở đây gần như lý tưởng rồi nên có bypass hay không không quan trọng còn thực tế nên có ạ. Vâng Anode choke họ đã tính cho riêng anode choke rồi chịu dòng và đáp ứng tần số, mà vấn đề đáp ứng tần số mới là quan trọng nhất.
3 cụ chạy mô phỏng thuần túy ccs mà, cụ xem lại điểm xuất xem . Cụ chịu khó chỉnh lại giá trị rồi chạy mô phỏng lại đi trương lão. Dòng thực tế mạch này 5.9ma chứ không phải 3ma ahj , tks!
Cái này không phải là ý tưởng 3 của cụ Già thì là gì đây ợ. Mà nhà sản xuất phần mềm chỉ cho em 2sk 63 thôi ạ để em liên hệ với họ cho em con 2sk79 ạ. 2sk79 cho dòng lớn hơn mọi thứ mô phỏng chỉ là tương đối thôi ạ.

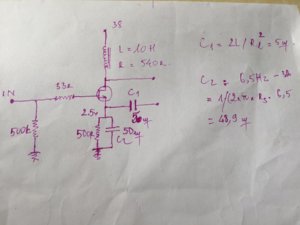

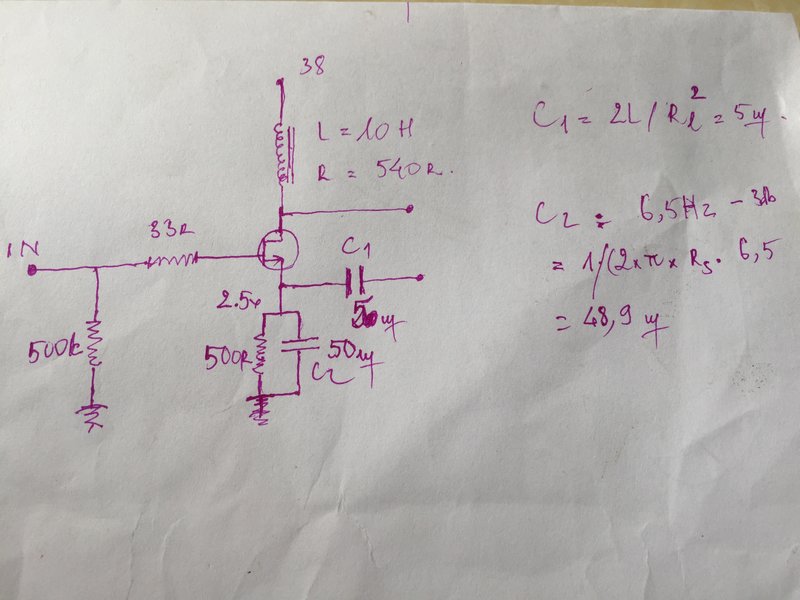

Lão vẫn chưa thấy sự khác biệt hả, sơ đồ mô phỏng thuần túy suất cực D của con jfet dưới, con Jfet trên thuần túy ccs cho toàn mạch chứ đâu cấp gain dòng như mạch gốc. Mà thôi bỏ đi, lúc đầu chém gió ae tính dùng Q1 = 2sk117 thay thế theo gợi ý của tác giả cho hạt rẻ nhưng giờ toàn đại gia tham chiến chơi full vfet thì con gain dòng con gain vol đúng như mạch cho đẹp, khỏi lăn tăn. ======================================= Đây là mạch parafeed huyền thoại của Na đây. Fix đúng giá trị theo mạch gốc của W.E, Na và các cụ trưởng lão xem lại xem còn cần chỉnh sửa gì không rồi nhờ truong lão chạy mô phỏng giúp:
