Pre818 -Hướng dẫn làm HQHV shunt trang 123

Em vẫn nghĩ con irf này là kênh N mới đúng. Anh Hào xác nhận giúp em cái.

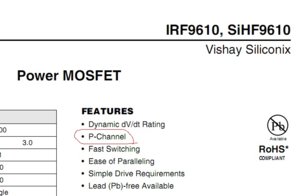

Sau khi xem kỹ lại ký hiệu chân cẳng con Q1, hình như đúng là mosfet kênh P ạ.



IRF9610 có thể dùng các con này thay thế: IRF 9540.....

con phía sau nên dùng IRF 840 hoặc IRF 740 .

thanks



Có bác nào chỉnh nguồn shunt này chạy ở mức B+ = 260V chưa ạ. Em cấp điện nguồn 220 để cho ra B+ 260V khói lửa mịt mùng luôn. Chắc mấy con A42 và Mje350 bị quá điện áp.

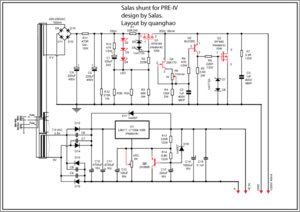

Mạch shunt này em chưa thử, nhưng mạch salas shunt dùng cho bo IV của DAC End em có đẩy lên B+=300V, sau trở tải là 280V để chạy tube 12AX7 vẫn ngon. Hai mạch này khác nhau nhiều thì phải.



Bo nguồn 818 nhiều hơn 2 em transistor A42 ạ. Hai em này rất mỏng manh, chắc do 2 em này sức yếu ảnh hưởng tới toàn mạch. Em đang test với nguồn cấp AC 110V, áp ra DC 140V thì rất OK. Hôm nay thử liều phát nữa, cấp nguồn AC 200V xem sao. Em không tiếc mấy cái linh kiện, chỉ tiếc cái bo đẹp của anh Hào, tháo ra tháo vô nó nát bét hết :d

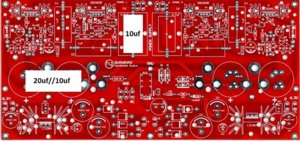

Em thấy các bác dùng tụ không phân cực để lọc nguồn. Em dùng như thế này không biết có được không ạ? Mong các bác chỉ dẫn em thêm.

Thank all.



Chỗ vị trí 10uF thì em cũng đang dùng, cụ chỉ cần chú ý áp của tụ là được. Vị trí tụ lọc còn lại thì em cũng dùng 33uF/600v // 1 tụ hóa 220uF, nếu có lắp luôn hết thì càng tốt thôi đấy ah. Vì mấy tụ firm có trị số và áp cao giá cũng khủng hoảng lắm, chỗ này chỉ có Solen hoặc mundoft mkp là đáp ứng được, em thì dùng tụ firm của thằng mẽo :mrgreen:



Tụ film SCR cũng mềm giá lắm cụ ơi. Em đang máu chơi loại này, nhìn đen đỏ đẹp mắt mà giá lại mềm nhất



Tụ lọc nguồn cho một kênh bác dùng có 2 con tổng là 30uF là hơi ít, em sợ sẽ bị ù nguồn. Lần đầu em lắp một quả 33uF vẫn ù sau đó em lắp 3 quả 33uF// tiếng ù nguồn hết hẳn. (Em dùng M-cap 33uF/400v)
Vị trí kia em cũng dùng tụ film 10uF.



Thank bác ạ.

Vì bữa trước em đi vặt được mấy em ICEL 20uf-400V, còn rất mới, về kiểm tra thấy tốt nên lắp vô . Chẳng biết phải của mẽo không?
Em cũng lắp cặp 20uf đó vào lọc cho IV của DAC End.



Vâng, em cảm ơn bác Camry ạ. Nếu bị ù thì chắc em lại thêm mấy em nữa vào ạ.

Em cũng vừa tìm thấy cái bo nguồn mới của bác Hào lắp 3 con 33uf cho một bên nguồn .

@Bác thuốc cảm: Em chưa biết chỗ nào bán cái loại tụ SCR, bác có chỗ nào chỉ em với ạ.

Thank các bác.



Em đã từng làm như bác hồi làm DAC end. Không vấn đề gì cả, nhưng mass nó rất nguy hiểm, có thể thịt các đồ khác khi bác đấu vào hệ thống



tối thiểu bác dùng tổng là 100 -150uF MKP ạ! vì Hq supper shunt đã giải quyết cho bác vụ dùng tụ cao uF.
thanks



Vâng, em hiểu rồi ạ, em đang lang thang tìm tụ ạ.

Thank bác.



thiết kế của em dùng tụ MKP sẽ tạo ra chất âm trong trẻo tách bạch. bác nên lắp 6 x 33 hoặc 24uF/400V MKP cho toàn phần nguồn Pre818



bác có thể sử dụng tối đa DC đầuvào cho HQ supper shunt là 300 VDC. (lưu ý quan trọng)



Em đấu thẳng điện lưới chỉ để test bo nguồn thôi ạ. Chứ lắp vào mạch phải qua biến thế, em sợ bị điện giật lắm ạ.



Sao bác không dùng 1 con 100 mf/400 vdc MKP của mundorf, như thế có phải tiết kiệm diện tích hơn không ?



Em đang tính dùng tụ phân cực cỡ 1000uf/quả, mỗi kễnh lắp 2 quả mà không biết có được không?



Có mấy nguyên nhân mà em không lắp một con 100mF vào đây:
1. Kích thước to không vừa PCB
2. Tốc độ phóng nạp chậm hơn.
3. Nội trở lớn hơn.
4. Lắp // nhiều con trông Pro hơn

===> dùng 3 tụ 33mf tốt hơn dùng một con 100mF trong trường hợp này.



1, kích thước to, bác lắp ra ngoài rồi câu dây vào. Đoạn dây ngắn thì tốc đọ truyền cũng không ảnh hưởng nhiều.
2. Tôc đọ phòng nạp chưa chắc đã chậm hơn do trị số cũng không quá lớn. 100 mf thì đã là cái gì đâu hả bác.
3. Nội trở thì em chả biết.
4, Yếu tố này nó thuộc phạm trù sở thích riêng ...

Tuy nhiên em vẫn xin bác cái hình để dễ hình dung ra xem bác lắp // như thế nào.

Cám ơn bác nhiều.

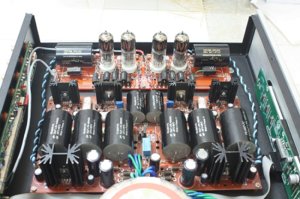

Em lon ton thay mặt bác Cam em gửi bác tham khảo, còn những vấn đề trên mỗi người một ý bác làm thế nào phù hợp nhất với điều kiện của mình là được bác ạ.
Bác vào đây xme nhé : viewtopic.php?f=43&t=66293&start=2000
Thân



BáC LẮP THẲNG ĐIỆN LƯỚI THÌ TÈO EM RỒI.

BÁC NÊN DÙNG biên thế nhé!



Cái con diode 1N4047 dùng cho Relay đóng chậm cao áp sao thiết kế dùng đến tận 200v/275A các bác nhỉ?
