Pre818 -Hướng dẫn làm HQHV shunt trang 123

Bác nào gióng pre818 chuẩn rồi cho em xin cái list linh kiện chuẩn với! Theo cái list trước đi mua về chưa gì đã thấy thừa thiếu lung tung cả, chán quá!
Các bác thông cảm cho em, em thích DIY mà chẳng biết tí gì về điện tử cả nên nó mới khổ thế này!



Có em cũng đã hoàn thành rồi ạ,nhưng còn phê nên chưa đem lên trình các cụ được ạ,với lại nguồn em quấn xấu quá nên đang tìm xong bột cũ của con nhét vào ạ.



Đây cụ này :
Của em kêu rồi, em đang nghe tạm 1 cặp bóng và 1 cặp tụ xuất âm 1uf trong lúc chờ hàng về.

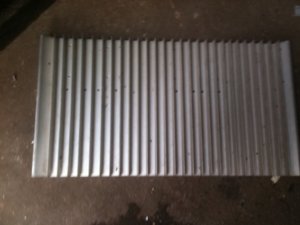

Cụ nhớ mua Volume 100K và bỏ không dùng 2 điot D1 và D2 nếu dùng nguồn đôi.Tản nhiệt cho 840 cụ cũng nên làm lớn một chút.
Khi đóng điện cụ lưu ý là đo nguồn 6,3 v và chỉnh 2 chiết áp 5K cho cân. Cụ cứ chờ vài phút (có khi cả chục phút) để nguồn shunt đóng relay, khi đóng đèn led xanh mới sáng. Lúc ngày trên nguồn 160V mới có áp ra. Khi phần này ok thì cụ hãy cắm sang bo đèn
Khi đấu tín hiệu ra cụ cũng lưu ý trên mạch được thiết kế để có thể lấy tín hiệu ra từ hai đầu bo (nếu 1 vế loa không kêu thì cứ bình tĩnh kiểm tra và đấu jum)
Cụ cứ lắp đúng theo mạch là sẽ kêu. Chúc cụ thành công.



Em toàn bị như cụ. Cụ cứ thay cả bộ A42, MJE350, IRF840 là OK. Tản nhiệt cho 840 phải lớn 1 chút. Em cố chỉnh B+ lên 250V nhưng không thành công. Nếu chạy B+ 160V thì em nghĩ không vấn đề gì.



Muốn chỉnh B+ lên ko khó, thay trở hạn dòng thấp xuống nhưng phải xem tản nhiệt cho mấy con irf chịu nổi ko. Trường hợp bị mất áp do chết K170 kéo theo chết mje và irf. Nguồn này dùng 2sc tốt hơn irf.



Hiệp khách giang hồ dừng chân cho đệ hỏi đôi nhời: :lol:
Hôm rồi kiểm tra lại em thấy một bên nguồn 6,3v của em chỉnh VR 5K không tác dụng, không lên cũng không xuống được (VR ngon) Cuối năm bận nên em cũng chưa kiểm tra được, cứ để nghe bình thường. Các cụ đã bị như em lần nào chưa ạ ?



Ơ, thế mà em tính chạy áp cao mà chỉ chỉnh được lên 260V thì dễ tèo lắm nhỉ. .
Các bác có cách gì để chỉnh áp lên cao thế không ạ?

Có bác nào còn loại bo này mà chưa dùng có thể để lại cho em 1 cặp được không ạ?



Thank các bác



với thiết kế này hoàn toàn khác salas, các bác có thể dùng đầu ra đến 350 v, nhưng có những chú ý như sau:

điện áp vào và ra DC chênh nhau không lớn hơn 50v, dòng không quá 150mA ( phụ thuộc vào tản nhiệt)
Các tụ đầu vào, đầu ra đủ chịu đựng điện áp ví dụ dùng 350v thì tụ điện nên là 450V

Việc bác lehy không điều chỉnh diện áp lớn hơn là do điện trở hạn dòng R1 mới đạt mưc 66mA cho toàn mạch, khi điện áp đầu ra tăng cũng có nghĩa dòng đòi hỏi lớn hơn.
như vậy bác cần giảm trở R 1 đi chút, sẽ chỉnh đựoc điện áp ra cao hơn!

thanks



bác kiểm tra con trở 220 r ngay VR nhé,



Em đã chỉnh được lên 250V rồi ạ. Mới đóng điện để chạy cho pre dùng 12AU7 và 6DJ8. Em hơi giật mình vì độ chi tiết của âm thanh. Không biết do mạch pre em lắp hay do nguồn shunt của anh Hào :d



Hay là do người lắp thôi



Độ chi tiết đến giật mình phải không cụ? Cảm giác đầu tiên của em khi đóng điện cũng thế đấy ạ. Cụ cứ cắm cái CD chất lượng thu không tốt vào cái là muốn bỏ ra ngay cho mà xem.
Cụ dùng bo đời nào ạ? Cụ có thể cho em xin cái hình để xem 12AU7 và 6DJ8 như thế nào ạ!

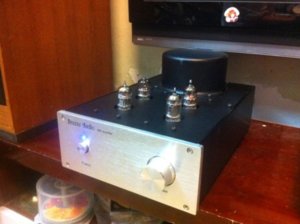

Em khoe hàng tí. Trong lúc thi công em lại không chụp lại ruột gan. EM đang trong quá trình nghe test.



Cảm ơn cụ nhiều ạ. Vậy chắc cụ sử dụng bo Pre818 đời trước em, vì em thấy vị trí 4 bóng ở 4 góc, đời chót là dàn hàng ngang.
Lần đầu tiên em thấy pre818 thò bóng lên đấy ạ. Cái chụp biến áp của cụ đẹp quá!



Các bác cho em hỏi, ở phần nguồn thì tụ 4,7 Mf ( như trên bo mạch ghi) và tụ 10 Mf ( như trong schematic ghi) cho âm thanh khác nhau nhiều không ạ ?



Hi các bác

Em đang làm phần nguồn của bo IV, em hơi bí con trở 3,3R ? làm thế nào chế được ?

Em xin cảm ơn



Cụ chập // 3 con 10R vào, ngon là đằng khác!



Hàng của em đây ạ.

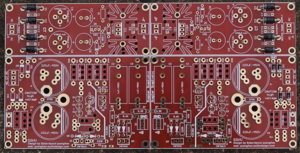

Em có chút thắc mắc là không biết bo của em là đời nào mà nguồn và pre liền nhau, trong khi đó em thấy tất cả sản phẩm của các bác là bo nguồn và pre rời không liền,có bác nào biết chỉ em với ạ.



Em chỉ bác nhé!
Cách 1: Bác chọn ngày đẹp trời, có nắng càng tốt, bác bê cái pre 818 của bác ra giữa trời, bác cầm theo cái thước gỗ (loại mỗi cạnh khoảng 2 cm, dài 30 cm) Bác tháo bo mạch riêng ra. Đặt cái thước xuống, sau đó để rãnh ngăn cách (rãnh này nhà sản xuất đã xẻ một nửa) giữa phần nguồn Shunt và phần đèn đúng vào cạnh thước. Bác nín thở bóp cò, đến khi nghe "cạch" một cái, hai tay cầm hai mảnh, khi đó bo của bác giống như của bọn em roài :lol: Đơn giản phải không bác
Cách 2: Đừng bao giờ làm cách 1 :lol:



Cảm ơn bác đã chỉ dẫn và giúp đỡ,em sẽ theo các 2 của bác ạ,vì cách 1 phức tạp quá,không nhưng phải tháo bo ra mà còn tháo cả linh kiện cho an toàn nữa ạ nên để vậy cho lành.



Các bác oi cứu em với.em sinh sau đẻ muôn mới biết pre đèn 818.mới lấy boad của bác hào.không biết schema của em nó.bác nào giúp em với.thank các bác nhiều



Bo mạch lần này cụ Hào đã sửa lỗi hết rồi, cụ cứ theo linh kiện ghi trên bo mà phang.
Nếu cụ cẩn thận thì trước khi đóng điện thì đưa hình lên để anh em chém. Đến thời điểm này thì chất lượng của Pre 818 là khủng đấy cụ ạ, cụ cứ yên tâm mà chiến.



em đang nhờ ông bạn quấn giùm cục nguồn.nhưng e kô biết nguồn bao nhiêu v.nếu em xài bóng 6dj8 thì nguồn cấp là bao nhiêu.mong các bác giúp.thank các bác



Mạch này chơi 6dj8 phí lắm, chơi 6h30 đi bác ạ, không cần phải xài bóng khủng đâu em khuyên thật :wink:



Cụ cho em hỏi "Kho" 6H30 ở đâu ạ ? Thanks cụ trước ạ!
