Pre818 -Hướng dẫn làm HQHV shunt trang 123

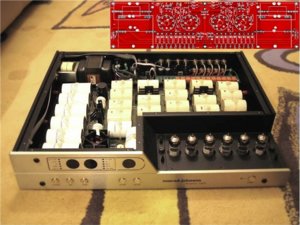

Đây là một ý tưởng rất hay, em cũng tính làm theo. Nhưng em có bo đời chót của bác QH, chuẩn bị em sẽ làm chassis kiểu này

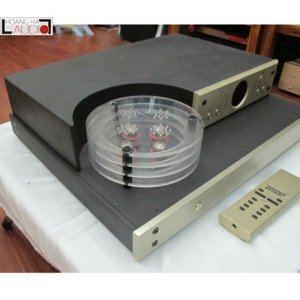

Hoặc P to P để được như thế này



Chào các bác
Thì ra cái thùng này là của bác GMR , năm trước mình còn thấy nó nằm trong xó nhà của bác Gà, không biết ai là chủ nhân , bây giờ mới biết , hào hứng quá chắc mình làm lại pre 818 này , vì đã làm rồi nhưng nóng quá thành ra không dùng nữa , cám ơn các bác đã pốt hình .

Thân



toàn bộ thiết kế là của bác garbolino, không phải do em nghĩ ra. thanks!



Mấy bác cho em hỏi, dùng 6h30p dr date 86 chất âm có khác nhiều so với các năm trước đó lắm không nhỉ? em thấy giá mấy loại date 7x toàn trên trời ko à.



Cái này em có dịp cắm rút 3 loại, ko biết loại đèn bạn em cho mượn có fake ko nhưng cũng có date code thuộc hàng khủng hoảng. Trước khi nghe em có thắp nhang nhưng nghe cũng ko thấy sự khác biệt ghê gớm như đồn thổi, thực tế tai em nghe cũng thấy khác 1 ít nhưng em lại thấy đèn mới của em ... hay hơn mới chít :mrgreen:



vậy hả bác, em chưa có điều kiện thử qua, định mua thử mà sợ mua lầm hàng fake thì chít.... có bác nào biết cách nhận dạng hàng thật và fake ko nhỉ?



Bác dùng bóng gì đáy ạ? 6h30p của Sovtek à?



Em dùng bộ match quad của Harmonix bác ah. Thân.



Em làm xong rồi. Lâu quá. Bây giờ đang chỉnh lại dây dợ sao cho nó gọn gàng. Bác nào giúp em làm cái đèn LED báo điện với ạ. Mới cả em chỉ chỉnh nguồn ra 160v thôi. Xong rồi cũng chả biết đo áp chân đèn hay các trị số khác thế nào? Bác nào hướng dẫn giúp em luôn với ạ.



Cụ chỉnh được 160 V rồi thì cụ chỉnh áp đốt tim 6.3 V (trên mạch có ghi) cũng như thế mà.
Con IRF 840 thế nào ạ ? Tản nhiệt có nóng quá không ạ?



Em đã chỉnh được 160v và 6,3v rồi. Tuy nhiên có hiện tượng là đồng hồ không đứng yên mà hơi giao động 1 chút. Con 840 thì do em dùng trở R1 là 47 Ohm nên cũng bớt nóng, chứ để 33 Ohm thì nóng quá, chịu không nổi. Bác nào giúp em chế cái đèn LED để em mắc vào vỏ ampli, báo tín hiệu điện vào cái... Thanks



- Phần nóng con 840 thì em làm như vầy: Em đo dòng toàn mạch tiêu thụ thông qua con trở thoát Katót của hai đèn, sau đó sẽ set điện trở R1 sao cho dòng bằng 1,5 lần dòng toàn mạch. Cách làm như vậy dễ kiểm soát nhiệt độ con 840 hơn nếu dùng chung tản nhiệt với 9610.
- Bác lấy nguồn điện cấp cho Biến Áp (cuộn sơ cấp) nối tiếp với con điện trở 150kohm hạ áp vào con led là có đèn hiển thị báo điện vào. Nhớ cách điện kỹ. Chúc Bác thành công.



Em dùng trở 47 Ohm là theo thiết kế Bo 818 ( 2012 version 2) của bác Hào. Chứ bo Version 1 thì vẫn là 33 Ohm. Có người bảo điện trở chỗ đó càng cao thì tiếng càng mất chi tiết. Em chưa thử nên chưa biết khác biệt chất ấm giữa 33 Ohm và 47 Ohm.

Ý của bác Tuanhaitin là nối tiếp con trở 150 Ohm vào phần điện nguồn 220v hả bác? Con trở này cần loại bao nhiêu W hả bác?



- Vấn đề không phải càng cao là càng mất chi tiết. Trở này phụ thuộc vào dòng toàn mạch tiêu thụ để set. Set dòng mạch shunt bằng 1.5 lần so với dòng tiêu thụ toàn mạch. Nên trở này cao hay thấp thì phụ thuộc vào dòng tiêu thụ toàn mạch (dùng bóng gì ?). Em cũng thử set dòng shunt bằng 2 lần so với dòng tiêu thụ thì phải để trần mới nghe được, đóng nắp thì rất nóng gây trôi nhiệt, nên để 1,5 lần.

- Trở này từ 100 kohm đến 150 kohm không phải 150 ohm. Do dòng tiêu thụ của led nhỏ nên công suất trở 1/4 W là OK rồi Bác. Nguồn 220v cấp cho LED và trở. LED và trở mắc nối tiếp, không cần phải đúng chiều LED vì nguồn 220v là điện xoay chiều.



Vâng, cám ơn bác tuanhaitin. Em sẽ thử LED với điện 220v. Nhưng mà chắc phải cách điện cẩn thận, chứ để nó hở ra 1 cái vào vỏ ampli là nguy to. Khi nào xong em sẽ Post hình ạ. Chắc cuối tuần này là xong thôi.



Nếu bác sợ 220V điện lưới thì lấy từ chân đốt tim (6.3V/12.6V). Tóm lại là cứ đâu có điện bác cấu cái led vào, gắn nối tiếp 1 con trở phù hợp với hiệu điện thế.



Nếu em cấu 1 bên của 6.3v thì có ảnh hưởng đến điện đốt tim đèn bên đó không hả bác. Và nếu em cấu từ 6,3v thì nên dùng trở loại gì vậy ạ ? Thanks bác

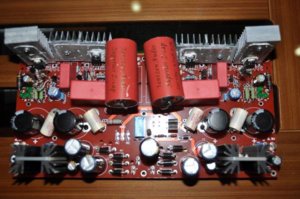

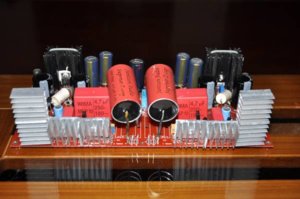

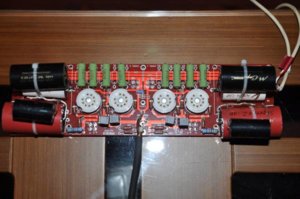

Em xin được post 1 vài hình ảnh lên cho các bác ngắm ạ



Do kinh tế năm nay khó khăn nên em cũng chỉ có thể đầu tư đến thế này thôi. Khi nào có xiền lại nâng cấp tiếp ạ. Mới cả do đất đai trật hẹp + trình hàn còn kém, nên linh kiện trông không đẹp lắm, hơi bị xiên xẹo tí.....



Bác lắp trở khoảng 3K. Nếu led sáng quá thì tăng thêm một ít. Nếu tối quá thì giảm trở đi một ít. Bác lưu ý áp đốt tim điện 1 chiều nên phải chú ý chiều của led.



Cụ tuanhaitin có thể nói rõ và hướng dẫn về việc set trở R1 ạ. Em vất đi cả chục con 840 rồi, chỉ từ khi em bắt thẳng xuống chassis thì mới ổn. Cách tính và set trở của cụ chắc sẽ là khoa học nhất, vì thực sự R1 cao có ảnh hưởng đến chất âm thật.
Nhìn cái tản nhiệt của cụ hoangcool thế kia thì chắc không được lâu là 840 toi.



Với trở R1 là 47 Ohm, em đã đóng điện nghe thử khoảng 45 phút. Nắp máy mở. Không hề quá nóng. Em cho là với trường hợp của em thì 840 sẽ sống khỏe.

Em chỉ băn khoăn bây giờ là khi đo dòng 160v ra, nó không ổn định. Đồng hồ nhẩy số liên tục, giao động trong pham vi 160v. Không hiểu vấn đề do đâu. Bác nào giúp em vụ này với ạ



Bác đo sụt áp trên R1 để tính ra dòng toàn mạch shunt. R1 càng cao, dòng shunt càng giảm.



Cụ tuanhaitin có thể nói rõ và hướng dẫn về việc set trở R1 ạ. Em vất đi cả chục con 840 rồi, chỉ từ khi em bắt thẳng xuống chassis thì mới ổn. Cách tính và set trở của cụ chắc sẽ là khoa học nhất, vì thực sự R1 cao có ảnh hưởng đến chất âm thật.
Nhìn cái tản nhiệt của cụ hoangcool thế kia thì chắc không được lâu là 840 toi.[/quote]

cách tính dòng cho toàn mạch như sau:
2 chia cho trở R 1. ví du R1 = 47R, ~ dòng toàn mạch = 2 : 47 = 0.042 mA. dòng toàn mạch = 42 mA.

Để tối ưu cho pre hoạt động thì shunt cần tiêu thụ 20% tổng tiêu thụ của toàn mạch.



Bác nào nâng cấp nguồn, có dư ra nguồn Salas nào chạy rồi thì để lại cho em với nhé. Em cũng muốn cảm nhận pre Quang hao nhưng không biết làm nguồn
