Pre818 -Hướng dẫn làm HQHV shunt trang 123

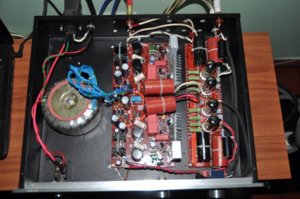

Em đã đóng điện và nghe trong vòng 1 tiếng. Về mặt kĩ thuật em cho là ổn. Không nóng quá, rất tĩnh lặng, không ù hay hum gì. Về mặt âm thanh thì do bóng mới, cần chạy rà 1 thời gian nên em chưa thể kết luận được. Nhưng với những gì em nghe trong vòng 1 tiếng thì âm thanh khá cân bằng 3 giải.... có lẽ sau 100 giờ thì tất cả linh kiện mới chạy mới rà xong và cho âm thanh chuẩn nhất. Em xin post hình pre 818 trong vỏ máy.

Cám ơn bác Hào nhiều vì đã cống hiến cho anh em 1 dự án rất hay và tâm huyết.

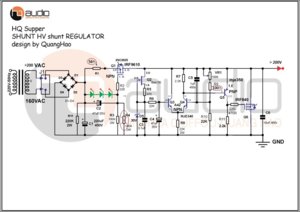

Em chưa được nghe pre 818 phiên bản mới chạy B+ 160V, nhưng đã được nghe phiên bản cũ chạy B+ hơn 200V thấy rất ấn tượng. Em cũng đã muốn chạy áp cao với nguồn mới của bác QH. Em có hỏi bác lehuy và bác có cho hướng dẫn như sau, em xin phép bác lehuy em post lên đây để các bác chém tiếp ạ. . Mời các bác góp ý thêm về cấu hình này ạ.

Bỏ điện trở R4
Thay R9 = 100k
Thay đổi chút giá trị R1

Thank all.



bác làm thế không ổn lắm, con R 4 cần giữ nguyên, hoặc sử dụng 1 con trở từ 47 k đến 68k/5w. Như vậy mới đảm bảo phần CCS hoạt động tốt.

Con R9 tăng lên để tăng phạm vi điều chỉnh cảu nguồn.

xem lại dùm em nhé!
thanks



Trở 150 R trên bo khuêch đại dùng loại 0,25 W có được không các bác nhỉ? Hôm qua tháo ra đo điện thế nào bị chập, cháy mất 2 em 155 R/ 0,5 w. Bây giờ tìm không thấy chỗ nào bán.



nếu không có thì khỏi dùng bác nhé!

Cách làm: nối 1 trong 2 chân vào mass, có nghĩa là nối mass của đốt tim vào mass của pre, Chân còn lại bỏ trống.
thanks



Cám ơn bác Hào. Khi nào nhận đạt hàng từ partsconexion thì em khai trương đầu năm nhé bác.



Pre của em có hiện tượng là khi đóng điện có tiéng kêu O O O nhỏ phát ra từ amp ( không phải từ loa). Nhất là sau khi Rơ le đóng điện thì tiếng O O O càng to hơn 1 chút. Tiếng kêu nhỏ thôi nhưng em vẫn cảm thấy khó chịu, nhất là vào ban đêm. Em đã cố gắng lắng nghe xem có phải do biến áp nguồn hay không. Nhưng thực ra là rất khó phát hiện là từ đâu. Bác nào có kinh nghiệm chỉ em với.



Sao giống em thế, nhưng em bị cái pow bán dẫn. Chắc tại cái biến áp nó không được tốt ạ.



Pow của bác cũng kà DIY à ? Hay là đồ hãng vậy bác? Em CD Player của em là đồ hãng xịn, mới, mà khi cắm điện, dí sát tai vào nghe vẫn bị kêu O O 1 chút. Tuy nhiên em 818 kêu to hơn thế khá nhiều.

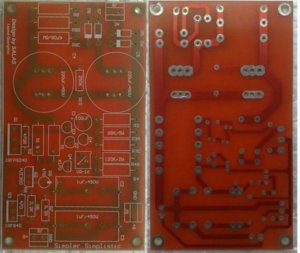

em đang thi công bo mạch nguồn 818 đời đầu, các bác làm ơn ngó qua xem mạch này có phải thay đổi gì không hay là cứ hàn linh kiện là xong? tks!



mạch này chạy nóng lắm và chất âm ko bằng cái mới đâu... bác làm phí công ra :wink:



nhưng em chỉ có mạch cũ không có mạch mới, biết đâu nóng mới hay



Bác ducanhle đã làm cả 2 mạch rồi đấy, nên về chất âm thì bác ấy biết khá rõ. Nhưng em vẫn phân vân. Không biết cái mạch mới thì tụ xuất âm bao nhiêu là đủ. Hiện tại em dùng 6,8 mf + 0,22 mf thì hơi thừa bass. Nhưng mà dùng 4,7 + 0,44 + 0,33 mf thì lại thấy thiếu thiếu.



Thì trong sơ đồ cụ Xu có ghi rõ là 0.1 + 1.0 và 4.7uf mà cụ!
Em nghĩ cụ cứ làm như khuyến nghị của nhà thiết kế đã, sau đó nếu không hợp với loa nay sở thích nghe của cụ thì cụ hãy thay đổi. Nếu không cụ sẽ mất rất nhiều thời gian và cả xiền nữa với nó :lol:



Tụ xuất âm 4,7uf + 1,8uf + 0,01uf => tuyệt vời, âm thanh cân bằng giàu nhạc tính.



Hiện em xài mỗi 1 em 4,7uf, nghe vẫn ổn chả thấy thiếu gì. cũng đang định thử by pass = V-cap 0.01 dưng mờ hao quá chưa dám
con 1,8uf bác cam dùng tụ gì thế có phải là mundorf silver/gold/oil?



Đúng đó bác, có V-cap 0,01 tiếng dải cao lung linh hơn nhiều nghe rất thoát.
Con mundrorf 1.8uf cho vào mid dày, chi tiết, giàu nhạc tính hơn.



Vụ 818 này Bác xử lý được chưa. Em cũng bị oo mà chưa biết xử lý thế nào cả



chả bác nào giúp chắc em phải in sơ đồ ra soi từng linh kiện, haiz...



Vcap trước e cũng có mua về chưa kịp lắp vào pre thì đã mất ko còn dấu vết, hôm nào vác pre qua a hàn nghe thử nhé :shock:



Cho tớ mượn 1 cặp , xong tớ rì viêu cho :mrgreen:



Em chưa xử lý được. Nó kêu cũng bé thôi, chỉ nghe thấy khi buổi đêm, cả nhà ngủ hết, bật lên dí tai cách khoảng 10 cm thì nghe thấy. Chứ bình thường thì không cảm thấy gì. Em đoán mò là do 1 số trở em dùng loại công suất lớn hơn ghi trong mạch, làm cho biến áp làm việc hơi quá tải, dẫn đến kêu O O.

Phần nguồn thì pre 818 của em dùng linh kiện cũng thường thôi, do bác Hào có nói là phần nguồn thiết kế kỹ rồi. Linh kiện chỉ đạt chuẩn là được, không cần LK quá tốt. Thế nên em mua chủ yếu là của STAV. Tuy nhiên cũng cố gắng bypass 4 tụ nguồn bằng 4 em mundorf MKP 0,33mf. Và tụ Janzen superior 4,7 mf. Do tụ này có ảnh hưởng nhiều đến chất âm.

Phần tăng âm thì em dùng linh kiện khá hơn. Trở Kiwame 5w em mua ở partconexion, tụ Vishay roederstain của bác Hào, bóng 6h30p Sovtek, tụ xuất âm Audyn Plus 6,8 mf + Mundorf Silver oil 0,22 mf.

Vấn đề của em hiện nay là âm thanh chi tiết quá, nhiều khi nghe hơi lạnh lẽo. Em đang có kế hoạch nâng cấp 1 số linh kiện phần tăng âm để có chất âm ấm áp hơn, VD, Tụ hồi tiếp Vishay Roederstain thay bằng REL RTE, thay trở hồi tiếp STAV bằng Riken, Trở đầu vào thay bằng AN tatalum hoặc Caddock hoặc gì đó ( em chưa rõ lắm, bác nào giúp em vụ này ạ). Tụ xuất sẽ thay bằng 4,7 Janzen Superior + 0,22 Mundorf SO + 0,22 Audyn Plus + 0,33 Mundorf supereme + 1 mf ( chưa rõ là loại gì để có chất âm ấm áp). Bóng thì em chắc vẫn giữ bóng Sovtek cho đến khi có thêm xèng mua EH. ....



Các tiền bối vào giúp đỡ em với, sau 1 thời gian hàn lắp và quấy rầy các bác (nhất là bác Tuấn), em mới hàn xong cái nguồn pre818, em đã xông nguồn cho pre áp đo tại 6.3v là ok, nhưng phần còn lại thì con relay không chịu đóng, mặc dù em đã thay a815= bc550, tụ 2200uf=470uf, nên tối qua em quyết định nối tắt relay để đóng điện sau khii đóng điện thì có hiện tượng là đèn 2 bên không lên , kênh bên phải cháy mất trở r2 và r1 chắc là đi luôn dàn bán dẫn rồi, kênh trái không cháy nhưng đèn không sáng. Giờ thì nhờ các bác bớt chút thời gian vào mổ xẻ cho em có phương hướng giải quyết với. Ảnh em chụp lại cách nối tắt, và vị trí kênh cháy....rất mong các bác qyuan tâm. thank!
[/url]
2013-04-13 23.49.38 của hoangk95b, trên Flickr[/img]
[/url]
2013-04-13 23.49.59 của hoangk95b, trên Flickr[/img]



Đầu tiên là chia buồn với cụ, nhưng cụ cũng không phải lo, em chưa thấy cụ nào làm 818 mà không tèo vài con bóng cả, riêng em thì phải mất cả chục con :mrgreen: . Chắc cụ phải thay bán dẫn rồi, cụ kiểm tra cả mấy con quanh nó nữa nhé.
Vì ảnh không rõ lắm cho nên em không nhìn kỹ vị trí mấy con bán dẫn.
Cụ cho em hỏi con bán dẫn bị tèo tên là gì đấy ạ, em thấy lạ lạ.? Vị trí đó hình như là của IRF 840?
Nếu R1 mà cháy ngay và led không sáng thì rất nhiều khả năng bán dẫn trên của cụ bị chập. Ngoài ra cụ để ý xem con mj350 và con tụ mầu vàng có hàn đúng không.
(Trường hợp cụ không sẵn linh kiện, cụ gửi cả bo nguồn đó cho em xử lý )
