Pre818 -Hướng dẫn làm HQHV shunt trang 123

Thank bác Tuấn nhiều! em gửi vài hình mà em chụp rõ hơn lên đây
[/url]
DSC04577 của hoangk95b, trên Flickr[/img]
[/url]
DSC04577 của hoangk95b, trên Flickr[/img]



con irf ngoài cùng của board em dùng con 9240 bên trong la 840, mje350 em dùng kse350, nếu lần này em thay mà không xong chắc phải lên thỉnh các bác,
mà em mô tả lại là led 2 bên của em đều không sáng nhé.



Em chưa tra data sheet xem con 9610 có giống 9240 không! nhưng chắc cụ tra rồi thì mới lắp.
Còn lại em soi và không thấy linh kiện nào nhầm, hỏi lại cụ xem con Mje350 có lắp ngược không thôi.
Nếu chập ngay thì led không sáng là đúng ạ, còn nếu có sáng một lúc rồi mới tèo thì em thấy cục nhôm trắng cụ lắp thêm vào tản nhiệt bị kênh cho nên không tản nhiệt kịp.
Cụ có thể đóng bo mạch lại rồi gửi thẳng bưu điện cho em, hoặc gửi cho em đến chỗ lão King chuyển phát nhanh 247 em sẽ qua đấy lấy và em sẽ giúp cụ.viewtopic.php?f=35&t=62279



Thank các bac nhiều! em sẽ kiểm tra lai theo hướng dẫn các bác.



Bác Hào cho em hỏi là trở r6 ở bo nguồn có trị số là 22k hay 100k vậy?



Thay cả dàn bán dẫn 1 kênh bị cháy hôm trước chỉ khác hôm nay dùng irf 9610 , thay tiếp trở cháy, kiểm tra led > đúng cực, kiểm tra tụ > chuẩn, thay trở r1 bằng trở 31 Om Tầu, tra thêm keo tản nhiệt vào các lớp nhôm, Đóng điện ......>cháy trở R1. Nguyên nhân chắc vẫn do con 9610 tèo phải không các bác?..em chỉ còn 1 con nữa mai tiếp tục đốt tiếp...hehe.



Cụ kiểm tra kỹ cả con tụ gần nó nhé, có 1 lần em còn bị thông mạch tụ.



ok bác Tuấn , Tôi sẽ kt ngay BG.



[/url]
untitled của hoangk95b, trên Flickr[/img]
các bác xem hộ vị trí này lắp như thế có sai gì không ?



Như thế là không sai, nhưng cụ kiểm tra lại cả những con bán dẫn trong cái vòng đánh dấu của cụ nữa nhé!



Pre818 của em để "Truồng trần" chì chạy mãi không sao, hôm trước bật và quên mở nắp chassiss, tản nhiệt cho 2 con IRF quá nóng nên bị xịt mất 1 kênh cao áp, bốc khói con trở R1=47R, 2 con 220R nối vào chân con IRF9610 và IRF840.
Em đã:
- Thay toàn bộ các con trở bị cháy ( tháo ra đo trị số giảm không nhiều 220R còn 198R, 47R còn 46.3R),
- Thay mới toàn bộ IRF9610 và IRF840, K170, A42, MJE350, zener 30Volt.
Đóng điện vào có hiện tượng sau:
- 3 con Led sáng mờ khoảng 3 đến 5s, sau đó mới sáng bình thường.
- Áp rơi trên con R1/50R 5W = 8.7 volt DC, tăng gấp 4 lần so với kênh bình thường (2.2Volt DC/50R)
- Trở R1 và tản nhiệt con IRF 840 nóng.
- Tắt nguồn thì led tắt ngay.
Lỗi như vậy xử lý ntn?
Các cụ bặt bệnh giúp em.



thay gấp con này ạ! IRF9610



phần lớn bác bi con này : IRF9610 nó vật!

bác thay toàn bộ led và con IRF9610, trở 220R, 47 R nhé!

cố gắng lên ạ. nếu không đựoc gửi bô nguồn cho em!



Thank bác Hào! Em đốt đến hết mấy con 9610 cuối cùng rồi vẫn chưa đc (khả năng là đi cả mấy con led nữa mà em chưa thay), em đã gửi lên cho bác paolotuan giúp đỡ ....làm phiền bác Tuấn mấy ngày nghỉ nhé. thank các bác nhiều!



Hehe! em cho nó chạy ngay trong vòng 1 tiếng, tết dây, hàn zắc cắm cho cụ... Em phải công nhận rằng khả năng hàn của em "hơn đứt" cụ :lol: Cụ xem lại cái mỏ hàn của cụ xem, hình như nó không đủ nhiệt, nếu nó có nút chỉnh nhiệt thì cụ nên để trên 370 độ (trên máy hàn Hunter họ để 370 độ là hợp lý).
Em chạy thử một lúc thì lại tèo đôi IRF 840, may mà hồi làm pre 818 em bị tèo con này nhiều quá, cho nên mua nhiều.
Khả năng em sẽ qua Sky market kiếm cho cụ mấy miếng tản nhiệt lớn hơn. Con nguồn này nó đỏng đảnh lắm :lol:
Hai hôm nay em được "tháo phanh" đi chém gió với Ken Ken chẳng sờ mó gì đến :mrgreen: . Mai em sẽ làm cho xong cụ ạ !



Tháo phanh đầu quấn khăn trắng lượn quanh Bờ Hồ là hết thuốc đấy



Hehe! nghe tin bác mà em vui quá.....cứ tưởng là em Hàn là siêu rồi đến khi ngồi ngắm lại hóa ra là trước đây em toàn hàn cửa sắt xếp chứ còn hàn bo mạch thì thú thật với các bác là lần đầu tiên em mới cầm mỏ hàn thiếc đấy ạ. Em có phải gửi nôt mấy con tụ lọc lên nữa không ạ?



Em tháo phanh, độ bô, thắt khăn lượn lên bờ hồ định làm mấy vòng ...
Ai ngờ đến nơi thì gặp ngay Bang chủ Syen mặc quả áo đầu lâu xương chéo, thắt khăn đen "cướp biển style" :lol: lại còn chấp một mắt đang vè vè dãn đầu đoàn đua quanh bờ hồ ...bằng một bánh :shock:
Em về luôn..... :lol:

@HoangA7: Thế cụ vẫn còn tụ lọc nữa à. Em tưởng chỉ có 2 quả cụ gửi, thành ra em lại hàn nằm xuống mạch :mrgreen: .Cụ không phải gửi nữa, em sẽ cố gắng làm cho nhiệt độ trên con 9610 và IRF giảm xuống ổn định rồi sẽ cho em nó hồi hương.



r1= 47R bác nhé, hạ nhiệt
thank



Hôm nay nghĩ lễ ko có việc gì làm, em lại mổ bụng con pre ra ngâm cứu tiếp 1 vài phương án có trong topic. Từ dùng tụ thoát đến ko dùng, rồi dùng 4148, led, tụ pi, ... cuối cùng em lại quay lại cái máng lợn có tụ thoát và trở. Ghét nhất vụ gain của con pre này, volume APLS 100K của em mỗi lần xoay nhanh lại cứ nghe lột xột chẳng ra sao, em quất luôn shunt volume hy vọng là em nó ko làm cho con pow của em bị tèo lần nữa
Có vụ nào fix gain thấp xuống trừ cách truyền thống là dùng trở R-in hoặc R/out xuống mass ko các bác? Cách dùng R/out xuống mass làm ảnh hưởng dãi trầm quá. Thanks.



chia áp vừa phải thì không bị mất giải trầm đâu ạ!



Gain của mạch phụ thuộc vào đường dốc của trở tải, bác thử tăng trở thoát, giám trở tải xuống xem sao. Bác bỏ tụ thoát cũng là cách giảm gain



Iem loay hoay mãi mà không giải quyết được trường hợp này, em làm nhiều roài mà ca này khoai quá:
Em chơi cấu hình 4 x 6DJ8, trở tải 5k, dòng qua mỗi tube là 6.5mA, tất cả là 8x6.5=52mA, dòng toàn mạch khoảng 1.5 x 52=62.4mA, trở set dòng cho salas em có trị số 22R chắc dư sức.
Đốt tim em regu bằng LT1084 (5A) > 8x0.375=3A.

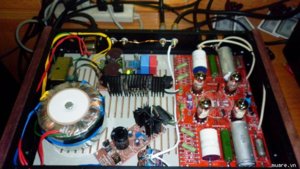

Vậy mà vẫn bị ù nền do nguồn - em đã kiểm tra kỹ là ko phải ù do tín hiệu. Có cái ảnh, các cụ bắt bệnh cho em phát! Tks



Pre818 đời board này trước em cũng làm, bị ùh như bác eng.tuananh nói, loay hoay phần nguồn mãi cũng không hết. Sau em câu 1 dây từ mass trung tâm của board xuống chassiss qua con trở 10R// với 1 con tụ 104 thì hết hẳn. Sau này do mạch nát quá nên làm lại Ver mới.
