Pre818 -Hướng dẫn làm HQHV shunt trang 123

Từ điểm mass trung tâm đã đc cách ly với chassis bằng 1 con trở 10R// tụ 103 rồi bác, em làm thế mà vẫn bị u huyền ù?



Bác check áp rơi trên con regu đốt tim xem có đủ lớn hơn 1.5v không? nhỏ hơn thì sẽ sinh ù nặng. Nếu bác dùng BA nguồn cuộn đốt tim AC 6v3 thì sợ không đủ áp để chạy qua bo regu đâu, tối thiểu phải 8v AC và đủ dòng để không gây sụt áp, vụ này ae nói nhiều rồi thì phải.



AC 8V, sụt áp qua LT1084 là 2.6V, thoải mái mà bác! Em check kỹ phần nguồn rồi nên mới đưa lên để các cụ chẩn bệnh



Cục EI nhỏ để sát bên cạnh BA nguồn là cái gì thế? chock lọc nguồn à? thử bỏ chocke đó đi và ngắt dây tín hiệu từ vol vào bo xem có hết không, nếu hết thì bố trí lại thôi, mà bo nguồn sala bác dùng ver (bo màu xanh?) nào thế?



Bộ PCB này hình như em lấy cách đây ... 2 năm rồi , bjo mới bỏ ra nghịch.
Cục EI là choke lọc nguồn, ban đầu là C-R-C em đổi lại C-L-C, em nghi là do ông Choke này nhưng thay L bằng R thì vẫn thế!
Dây tín hiệu của em đều có giáp bọc rất cẩn thận, em nghĩ ko phải là do tín hiệu có vấn đề.
Tuy nhiên, cái biến áp này bị kêu nhẹ nhẹ, em dí sát tai vào thì thấy kêu o o và lạch tạch (có thể do lớp nilong nó kêu).



Pre818 này em còn gặp 1 trường hợp gây uh nữa là do cách ly giữa sơ cấp và thứ cấp của BA. BA em mua cũng có lớp cách ly bằng lá đồng ( theo nhà sản xuất công bố) thì vẫn bị, nhưng đổi sang BA khác (tự quấn :mrgreen: ) thì không bị.
Trên Board có cách ly mass với chassiss khi em lắp thị bị tê tê khi đi chân đất sờ vào, bỏ đi và câu mass cách ly từ chỗ khác thì hết ùh và không bị tê, chẳng hiểu sao nữa.



Bác cấu mass từ chỗ nào về vậy? Biến thế của em cũng có 1 lớp cách ly, em nối dây cách ly này vào chassis, có khi nào đây là nguyên nhân ko nhi?



Em bỏ con trở 10R xuống mass, điểm giữa board em đệm vào 1 con long đen bằng nhựa, câu mass trên chỗ vòng tròn xuống chassiss, dây cách ly của B/a cũng nối chung vào chassiss tại điểm này thấy nó im hẳn và đặc biệt không còn tê tê nữa.
Sau này làm B/a cho Pre818 Ver 2012 cũng vậy, quấn lớp cách ly thật cẩn thận và nối xuống chassiss, hôm trước lắp quên không đấu dây cách ly nó uh rất khó chịu sau kiểm tra đấu lại im re luôn.



Thao tác này để mục đích gì vậy bác, vì lắp ốc vào chân đồng nó cũng phi thẳng xuống chassis mà bác?



mục đích chính là không muốn cho nó phi thẳng, muốn nó phi cong...qua con trở 10R
em lắp khoảng 5 cái gì đó, chỉ bị ù do tụ lọc nguồn cao áp em dùng tụ cũ trong TV nội địa, thay tụ mới hết luôn, trường hợp thứ 2 là do điện nguồn đầu vào biến áp bị thấp dưới 200V em chỉ nhớ là em bị như vậy. tụ lọc đốt tim có vấn đề cũng ù

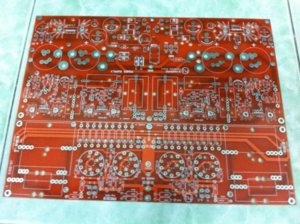

- Topic yên ắng quá, Em xin phép lôi lên và hâm nóng. Hôm qua em được tiên ông gởi cho 1 bộ board Pre -818, em mừng hết biết. Cảm ơn tiên ông.


Board mới tinh, còn thơm mùi nilong



làm tube gì vậy cụ? thân



- Em làm 6h6 mà lúc nhậu xỉn cụ lấy cho em đấy :lol:

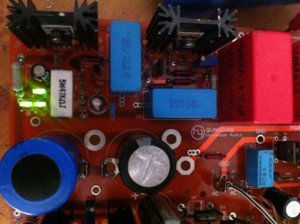

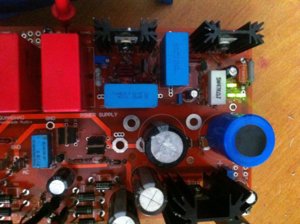

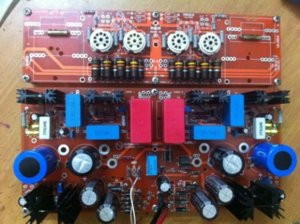

- Báo các Bác, em làm được tới đây. Nhưng gặp một số trục trặc:
+ Rơle đóng cao áp không đóng.....> em đã thay con BC547 khác (hàng tháo máy) đã hoạt động ổn định.
+ Phần chỉnh cao áp của mạch shunt, em không tài nào đẩy áp lên cao được. Max là 229 VDC kênh phải 235 VDC kênh trái, dù em nâng áp AC 230VAC. Nhờ các Bác soi dùm em, em đuối quá.



Bác đã thử giảm tổng trở tải chưa ah, em thấy cách này rất đơn giản và hiệu quả nhưng thường ko được cao thủ chiếu cố Em thì lại thường dùng phương án này khi cần đưa áp lên ...
Con trở lên B+ bác dùng 22R hay 27R?, con trở này tương tự con trở 33R của i/v DAC-END, hiệu chỉnh trở này nhỏ xuống bác có thể nâng áp lên cao nữa, nhưng mà cái nguồn shunt nó nóng lém đó, cần có tản nhiệt phù hợp hơn cái bác đang dùng.



- Board nguồn shunt em chưa gắn tải vào, chỉ chỉnh riêng nguồn shunt nhưng không đẩy áp lên cao được. Áp AC vào của em là 230vac tương đương 321 vdc, khi qua nguồn shunt thì em chỉnh lên hết cỡ chỉ được 229-235 VDC.

P/S: con trở lên B+ em đang dùng là 63 ohm. Em chưa gắn tải nhưng đụng vào tản nhiệt con 840 phỏng tay.



Nguyên nhân ở đây bác ah, bác dùng trở này lớn quá nên ko đẩy áp lên được. Bác giảm xuống 47R hoặc thấp hơn đi. IRF840 ko chết được đâu, bác thay tản nhiệt lớn hơn đi.



Nguyên nhân ở đây bác ah, bác dùng trở này lớn quá nên ko đẩy áp lên được. Bác giảm xuống 47R hoặc thấp hơn đi. IRF840 ko chết được đâu, bác thay tản nhiệt lớn hơn đi.[/quote]

lắp con R 1 = 47R là ok rồi ạ, không cần thay tản nhiệt ạ!

thanks



- Cảm ơn Bác tngoctu nhiều. Em nhìn trên con trở là 47 ohm nhưng đo lại là 63 ohm. Em nó vật vả em hết ngảy chủ nhật
. Cảm ơn Bác Hào.



- Em vừa hạ giá trị điện trở vào B+ còn 33,3 ohm nhưng vẫn không chỉnh được áp lên cao.



bác chỉnh cao để làm gì ạ ?

trong khi đó chỉ cần có 160V đầu ra ??

Bac muốn chỉnh cao nữa thì thay con biến trở 100 k thành 200K, bác chỉnh bao nhiêu cũng được ạ, tuy nhiên không quá 350 v nhé, và đầu vào cũng không được quá 350VDC ạ!


Vấn đề là nguồn của bác đã chạy tốt rồi đấy, nếu làm Pre 818 sử dụng 6h30 thì R 1 = 47R, 6dj8 thì cần 50 đến 56R vừa đẹp!



- Em làm 6h6 nen cần B+ lên tới 260v . Cảm ơn Bác Hào.



Nguồn của bác đã ra được 260V chưa ạ?



- Em chưa làm Bác ạh. hôm qua đuối quá, em để đấy nghe nhạc. :mrgreen:



tháo dàn trở tải ra thay 2 cục choke vào thì khỏi cần áp cao . thân :lol:
