Pre818 -Hướng dẫn làm HQHV shunt trang 123

Em cũng đang hàn dần con này rồi, mà linh kiện thiếu tùm lun tùm la cả , xa trung tâm khổ thế, thiếu một con trở cũng phải ra HN mua mới có .

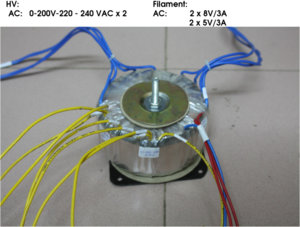

- Cụ Lý thương em, 2 cục choke này sơ sơ cũng 4000 ngàn vòng mỗi cục lõi (2,2*3.5) hic hic



Quay biến thế pro thế kia mà ngần ngại gì cục choke này! mần đi cụ :twisted: . Thân



Em thì vẫn muốn dùng áp cao, để dùng luôn cục nguồn anh GMR tặng làm cho pre 818,

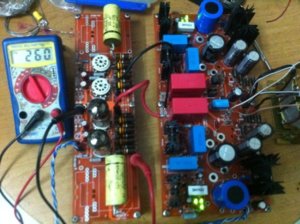

- Hôm qua em chỉnh điện trở R9 thì cao áp lên được 260 vdc khi có tải. Mạch regu này khác so với regu của IV DAC-END, khá khoai. . Em chưa kiểm soát được hết.



Chúc mừng bác, để kiểm soát được bác rút 2 em IRF ra, thay 2 em khác chân dài vào, cắm từ dưới lên, bẻ ngang IRF ra và bắt thẳng xuống chassis để tản nhiệt.
Tản nhiệt của bác bé xíu thế kia, chạy được vài bữa là lại tèo thôi. Mạch này nóng quá em không khoái lắm, em chuyển ra loại truyền thống CRCLCRC



Chúc mừng bác, bác xem mấy con tản nhiệt gắn irf có nóng lắm không để em chuẩn bị mấy cái tản nhiệt to hơn.

Thank bác.



- Tản nhiệt này khi có tải thì chỉ ấm thôi, không quá nóng. Khi chưa có tải nếu chỉnh áp xuống thấp hơn áp B+ đưa vào thì tản nhiệt 840 rất nóng. ( Cái này khác so với regu của IV DAC-END).

lehuy173: Em nghĩ đây là ý đồ thiết kế của Bác Hào nên tản nhiệt 2 con irf không cần lớn khi hoạt động, vẫn đảm bảo giải nhiệt tốt.



@tuanhaitin: Tản nhiệt Pre818 bác làm thế nào mà chỉ ấm thôi, Em đưa AC 160Volt vào lấy B+ ra 160 vDC, R sét dòng toàn mạch 47R, chạy 04 bóng Pcc189 hôm trước quên không mở nắp chassiss chạy hết gần 01CD tản nhiệt nóng quá cháy thui 1 kênh, con IRF840 nóng hơn con IRF9610. Nay vẫn để đó chưa thay.



- Con trở set dòng 47 ohm dùng cho bóng 6H30, dòng khá lớn. Nếu Bác dùng cho bóng PCC189 thì phần công suất dư ra sẽ dồn vào con 840 này. Bác nâng giá trị trở này lên từ 50 - 56 ohm như khuyến cáo của Bác Hào là OK.



em lắp 120R//100R mà vẫn bị nóng, trôi nhiệt, cháy.



phần ccs bác làm chưa được, 9610 và mấy con led, + R set dòng, nên dòng quá lớn, cháy trở R 1, cháy 840 là cái chắc ạ!

thay toàn bộ tầng đầu - tầng CCS bác nhé!



chỗ này bác nói rất đúng, khi hoạt động 840 ăn 10 đến 15mA nên nhiệt nhỏ, ban đầu test chưa có tải 840 cũng không thể nào chết với nhiệt độ 70 độ.

Các bác cứ yên tâm mà làm, machk này khó nhất là tầng CCS, lơ vơ hay chết 9610, nên mới khó các bác!
thanks



Tản nhiệt theo thiết kế hơi nhỏ, đậy nắp nóng trôi nhiệt nên mới bị cháy. Để ngoài chạy mãi có sao đâu.



không pahir, vì bác ham dòng lớn, nên set dòng quá lớn mà tải it, chứ em làm khá nhiều PRE 818 với bo mạch này, chưa thấy con nao cháy vì đậy lắp, trừ khi bác không có lỗ tản nhiệt@!



[/quote]
Em đang bị tình trạng tương tự với con DAC, để R sét dòng =21R thì không đủ áp ra cho 6H30, lắp con 18R đủ áp, đủ dòng thì quá nóng 2 con IRF, ngại cháy nổ nên đang đệm bằng NAC72. :mrgreen:



ái chà nhìn hình này là biết sắp mất 2 quả ... nữa roài :lol:



818 dùng bóng 6h30p của em chỉ nóng mỗi bóng, còn tản nhiệt thì chỉ âm ấm thôi.



Cất đi anh ko mất 2 quả nữa đó



- Cất đi đâu được mà cất, tối nay qua nhậu cho cụ Lý tây tây thì mới lấy được 2 quả này ra. :lol:

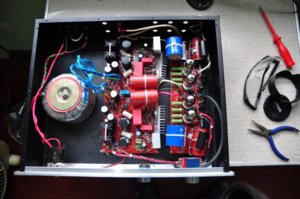

Đây là pre của em sau lần upgrade cuối cùng. Em xin được khoe 1 tí về phần linh kiện.

- Phần nguồn không có gì đặc biệt ngoài tụ mundorf mkp 630 làm bypass và tụ Jantzen superior.
- Phần khuếch đại em dùng trở Kiwame, trở Amtrans, và trở Riken Ohm. Tụ Mundorf SIO, Audyn cap plus, Jantzen superor, Clarity MR và Rel cap. Bóng 6h30 p Sovtek.
- Dây tín hiệu trong amp của Sommer Kabel của Đức.

Chất âm vừa chi tiết, trong trẻo lại ấm ấp, mượt mà,

Nói chung là em rất hài lòng về kết quả đạt được. Đóng máy và không nghĩ đến chuyện chỉnh sửa gì nữa.



Chỗ đỏ đỏ thật ko đó cụ? Tầm này em ngờ là cụ còn tham vọng up lên nhiều nữa cơ :mrgreen:



các bác cho em hỏi, nếu dùng volume 250K vào có được không? tối ưu nhất thì dùng loại nào 50K/100K/250K?



- Báo cáo các Bác em đã kiếm soát được vấn đề nâng cao áp. Sau một hồi loay hoay chỉnh chọt, em đốt gần 10 con irf 840 và khoảng 5 con 9610 và hàng chục con A42 và một số liệt sĩ K30 . Kết luận cuối cùng là nâng điện trở R9 từ 47 lên 100 kohm và nâng D5 (Zenno ghim áp) cho K30 từ 30 volt lên 33 volt. :mrgreen:



Thôi bác ạ. Em mà cứ chạy đua vũ trang với các bác thì biết bao giờ mới là điểm dừng. Hiện em đang tập trung vào dự án Pow cho 818. Bác có kinh nghiệm gì không, truyền em 1 ít.
