Pre818 -Hướng dẫn làm HQHV shunt trang 123

- Em sợ con mới nó chết trước khi vào mạch . Bác làm vài phép đo để kiểm tra trước khi lắp vào mạch. Mạch regu của pre-818 này rất nhạy cảm. Đang chạy ngon lành nhưng khi gắn que đo vào để kiểm tra điện áp zenno có đúng không thì Bùm chéo liền. Em bị không dưới 4 lần. Nên rút ra kinh nghiệm quý báu là trước khi muốn đo thì gắn que đo vào trước rồi hãy bật nguồn, khi đo xong thì tắt nguồn chờ áp xả hết rồi rút que đo ra.



Thank cụ, con zenner này gim áp đúng bằng kênh kia 30.2volDC, đo nguội 2 con ở 2 kênh khá cân. "Đâu hết cả cái điền " rồi.



Bác còn đau đầu dài dài vì dám chắc số linh kiện chủ động của bác đều do chị na cung cấp nên chết bất đắc kỳ tử , linh kiện tốt lắp chạy rồi đo thoải mái chả sao cả, cái mớ đó cần con K170 và con IRF xịn thì mới không bùm chéo, mệt thế đấy :lol:



Bác không may bị bùm chéo nhiều thế. Em cũng mới biết cầm mỏ hàn nhưng số em hên là khi lắp con 818 này không cháy môt con linh kiện nào, lắp một lần đóng điện ăn luôn. Quan trọng là bác đo kiểm linh kiện từng con trước khi lắp và đừng dùng linh kiện quá lởm. Con Pre 818 này ăn linh kiện lắm, linh kiện càng tốt lắp vào âm thanh càng hay.



Em thấy mỗi bác Camry là ăn ngay đc thôi chứ các bác còn lại bác nào cũng bị vật lên xuống!!!



Em cũng như các bác hàn đúng trị số, đúng cực, đúng chân thôi. Đã là nghiệp dư nên khi hàn em lại càng cẩn thận, món này không vội được



- Mạch pre-818 hàn phát ăn ngay từ đầu, nhưng áp ra đúng theo mạch thì cao nhất chỉ có 229-235 VDC. Em lọ mọ để chỉnh áp lên cao hơn ( do em dùng bóng 6H6 cần 260VDC). Em thử tăng trở Q9 từ 47Kohm lên 100 kohm thì áp tăng lên. Nhưng lại bị một kênh không ổn định, nguyên nhân là không có sự chênh áp giữa 2 chân E và chân B của con Q4 (A42) đều là 30 VDC, nên khi chạm que đo vào để kiểm tra áp thì bị Bùm Chéo. Cuối cùng em phải tăng áp ở chân E của A42 lên bằng cách thay zenno từ 30 lên 33v thì OK.



Dây tín hiệu cụ đưa vào thế kia không ù mới là lạ...
Soắn quẩy 3 dây inputs vào là hết cụ ạ



Hôm nay rảnh em ngồi đo lại mấy chú IRF K170 mới chưa hàn vào mạch, kết quả
-Kiểm tra K170:
Em hỏi cụ Gúc về cách kiểm tra K170 sống hay chết, cụ ấy chỉ em đến VNAV

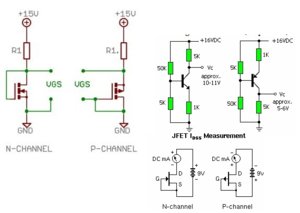

Có 2 cách kiểm tra:
Cách 1: Cách này em chưa thử ( tối về thử sau)
Nối tắt GS, cấp nguồn áp 10-12V sẽ có dòng Idss chạy qua (Dòng vào D, ra S), dòng này dễ dàng đo được bằng DMM hoặc VOM. Tùy ký hiệu trên JFET (vd K170BL) mà dòng Id tương ứng sẽ đo được tương đương với datasheet, thường là tầm 6-12mA đối với dòng BL. Nếu không có DMM hoặc VOM thì dùng tạm 1 con LED màu nào cũng được nối nối tiếp với JFET, lúc đó JFET sẽ hạn dòng cho LED nên LED không cháy, nếu LED cháy hoặc không sáng thì JFET cũng die rồi.
Đặc tính JFET là nguồn dòng phụ thuộc áp, nếu áp Vgs bằng 0 thì dòng đạt bão hòa là Idss, Vgs giảm dưới 0V thì dòng Ids giảm theo, có thể điều chỉnh JFET làm nguồn dòng nguyên tắc tương tự LM317 với chỉ một điện trở nối giữa GS, JFET còn gọi là diode dòng hằng (CCD - Constant current diode) nên không sợ ngắn mạch nếu JFET còn tốt.

Cách 2: Cách này em đã làm:
Thang VOM để 1K
Cấp điện vào chân G và chân S: que đen vào G, que đỏ vào S
đo que đỏ chân D, que đen chân S -> Đồng hồ lên kịch kim.
Xả điện : chập chân D và G
đo que đỏ chân D, que đen chân S -> Đồng hồ lại lên kịch kim (theo phương pháp đo sau khi xả điện nó phải không lên).
->K170 chết.
Không lẽ mua một nắm, mới tinh trên shop mà không được con nào, hay là dính K30A kéo lụa.

2-Đo IRF : Mấy con mới chưa chấm chì hàn thì OK, như vậy là khi đóng điện nó mới tèo , chắc do con K170 lởm.
Ngồi buồn đếm lại có 8 chú chết (4 con IRF9610, 4 con IRF840) đi kèm với nó là bộ k170, A42, MJE350.
Các bác chia buồn với em đi.



em dùng toàn hàng chợ Trời lắp có sao đâu IRF840/IRF9240/KSE350, còn K170 của bác quanghao tặng lâu lắm rồi dùng vẫn ok. hay là ver cuối này khoai hơn nhỉ???



Cái Lô K170 ngon hôm trước em còn 2 con, lắp phát chạy ngay có bị như lần này đâu.
Sau khi bị trôi nhiệt cháy, mua K170 mới về mới bị như vậy.



- Em cũng có khác gì Cụ đâu, toàn hàng chợ tháo máy, nhưng phải của hãng Motorola mới mua :lol:
bluemoon1974: Cụ dùng K30 vẫn tốt.



Em cập nhật tiến độ khắc phục lỗi Pre818: :mrgreen:
Hôm qua được nhận lương, giấu Gấu mẹ vĩ đại 1 ít chạy ra Hàn thuyên làm 1 nắm IRF9610 và 840, KSE350 ( hỏng đỡ tiếc) về hàn xì.
Thay toàn bộ K170, A42...
Hồi hộp đóng điện ...
Kết quả:
Sếp gọi , lát nữa em báo cáo tiếp.



- Kết quả lâu quá vậy Bác? Mấy tuần nay em bận sửa nhà ( chống dột ) nên chưa kiếm được cái áo đẹp cho Pre-818



Hừm nhà em cũng hoàn cảnh chống dột như nhà bác nè. Mà nhà em bị dột ở tầng giữa, vào đúng phòng ngủ mới mệt chứ :cry:



- Kiểu này phải chống dột thôi Bác. Bác phải xác định vị trí nước chảy vào mới có biện pháp chống dột hiệu quả. Em cũng từng xác định nhằm vị trí nên chống dột không tốt, do nước chảy vào trần nhà vị trí khác với vị trí dột trong nhà. :cry:

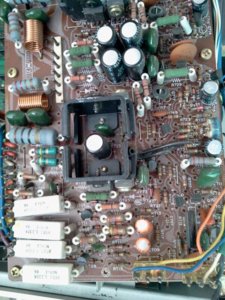

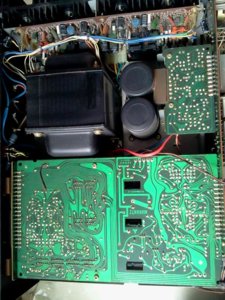

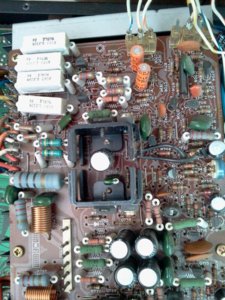

Hic, sau một hồi sờ lần với chai xăng thơm, đảm bảo mạch của em các bác nhìn qua khó có thể phát hiện là đã hàn xì. :lol:
EM đang vọc cái này để kiểm tra mấy thứ trước khi lắp vào mạch nhưng không được. Tháo cái VOM ra kiểm tra thấy cầu chì đo ma đã bị đứt.
Kiểm tra mấy con tụ không bị dò DC, con Zenner không chết, vậy mà cứ lắp vào là chết, kỳ tài ???



- Bác kiểm tra xem đường mạch in có vấn đề gì không? do Bác tháo ra nhiều lần có thể bị bong mạch từ mặt này sang mặt kia. Tốt nhất là đo kiểm từng đường mạch tại các vị trí chân của từng con.



Em đang làm mới lại từ đầu một lần nữa, gắn con trở nào xong đo luôn con ấy, đo cả giá trị trở và thông mạch đến các linh kiện khác OK.
Ngồi ở cơ quan mượn được cái VOM, em lôi đống linh kiện đã bị vặt ra kiểm tra lại:
- MJE350 không chết con nào.
- IRF840 chết 01 con, còn sống 5 con.
-IRF9610 chết khá nhiều, còn lại được 2 chú chưa chết nhưng đã bị bẻ chân ngắn cũn.
-K170 không die chú nào.
- A42: 1 chú mới chưa hàn và cũ 1 mớ vặt ra đo đều không được chú nào.
- Tụ không rò.
Như vậy lỗi làm chết IRF9610 và A42 khá nhiều (chắc không phải do K170)
Tạm thế đã, mai đi kiếm mấy chú 9610 à A42 về thay xem sao. Sau vụ này biết thêm được cách đo Jfet, Mofet Tran... :mrgreen:
Cảm ơn các bác quan tâm.



Cảm ơn bác Tuấn bác Hào!. Hôm trước bác Hào có gửi lại bo nguồn rồi...rất cám ơn AE đã xử lý các lỗi bo nguồn cho mình, nhìn bo chỉn chu hơn mối hàn đc xử lý chắc chắn và thấy có nhiều LK như tụ và bán dẫn đã thay lại, tạm thời mới chỉ kịp test thử bo do thời gian bận! bo đóng điện relay hoạt động sau khoảng 2-3phut kiểm tra áp ra chuẩn, có điều sau 15 phút thì con 840 khá nóng...sờ tản nhiệt là hơi bỏng tay nên tạm ngắt điện. ...không biết là như vậy có phải nâng cấp tản nhiệt cho mát hơn không và khi đưa tải mạch pre vào thì con 840 có giảm nhiệt hơn không...rất mong bác Hào và các bác cho ý kiến để hoàn thiện nốt. Thank!



bác chưa cắm tải vào, tức là chưa kết nối vào pre ạ!



Bác Hào trả lời bác, nhưng có vẽ bác sẽ thấy hơi khó hiểu.
Em bóc thêm tí ra cho rõ hơn là thế này ạ.
Với mạch shunt khi không có tải đầu ra thì toàn bộ dòng và áp sẽ bị con IRF840 nó nuốt hết vào bụng => rât nóng.
Khi bác gắn tải (cấp điện cho bo Pre) thì khi đó dòng và áp sẽ nuôi đá bóng là chủ yếu => bóng sẽ nóng và con IRF được giảm tải nên sẽ rất mát ạ



bác chưa cắm tải vào, tức là chưa kết nối vào pre ạ![/quote]
Chưa kết nối bác ơi.


Thank bác Espadon!..vậy là em sẽ đóng với mạch pre luôn thì 840 sẽ mát hơn, Chiều nay rảnh em sẽ làm luôn !



Cái pre 818 của em đang chạy ngon lành, tự nhiên một kênh lúc có lúc không, kiểm tra thấy nó lỏng cái jắc cắm tín hiệu, bỏ ra hàn lại, Thử Ok.
Lúc cho vào vỏ, cắm lại các Jăc, Bật nguồn, thấy 2 kênh cứ ù ầm lên , kiểm tra thấy cao áp 1 kênh bị cắm sai ( Âm thành dương và dương thành âm ).
Em lại nhờ các bác hướng dẫn để em sửa nó ( Em mà tự sửa chắc lại phải xin Bác QH các Bo khác )



- Chia buờn với Bác, Bác tách riêng 2 mạch ra để kiểm tra lại cao áp kênh bị gắn lôn cọc xem thế nào?
