    Re: Pre ConradJohnson by 818design

    Và đây là sơ đồ cho 4 tube 6h6 ! mời các bác xem! Xin cảm ơn!

    quanghao, 16/10/08
    #26
  2. quanghao

    quanghao Advanced Member

    Joined:
    30/10/06
    Messages:
    7.598
    Likes Received:
    321
    Location:
    Thành Công
    Re: Pre ConradJohnson by 818design

    Hiện tại em đang chuẩn bị làm vài bo cho mấy mình và mấy người bạn! nếu bác nào thích xin gọi em! em làm thêm vài bộ cho vui!

    quanghao, 16/10/08
    #27
  3. will

    will Advanced Member

    Joined:
    26/4/06
    Messages:
    2.377
    Likes Received:
    14
    Location:
    Bien Hoa
    Re: Pre ConradJohnson by 818design

    Bác Quang Hao ơi, em thấy hơi ngại cho cái phần Regular của mạch pre 6H6 ạ. Vì 1 kênh đã chạy tới 132 mA, nên không biết phần Regular này có chịu nổi hay không. Em nói có gì sai mong bác bỏ qua
    P/s: Bác đúng là dân Designe thứ thiệt(vẽ cái mạch đẹp quá)

    will, 16/10/08
    #28
  4. quanghao

    quanghao Advanced Member

    Joined:
    30/10/06
    Messages:
    7.598
    Likes Received:
    321
    Location:
    Thành Công
    Re: Pre ConradJohnson by 818design

    Bác ơi bo nguồn em làm 2 kênh riêng biệt dòng ra mỗi kênh khoảng 90-140mA. mà pre 6h6 cần 80mA! nên bác yên tâm!Thân

    quanghao, 17/10/08
    #29
  5. quanghao

    quanghao Advanced Member

    Joined:
    30/10/06
    Messages:
    7.598
    Likes Received:
    321
    Location:
    Thành Công
    Re: Pre ConradJohnson by 818design

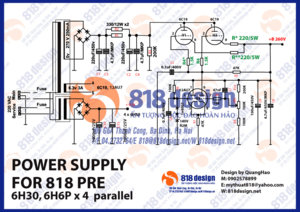

    Đây là sơ đồ mạch nguồn dành cho Pre818


    Attached Files:

    quanghao, 17/10/08
    #30
  6. will

    will Advanced Member

    Joined:
    26/4/06
    Messages:
    2.377
    Likes Received:
    14
    Location:
    Bien Hoa
    Re: Pre ConradJohnson by 818design

    Dạ đúng rồi, như vầy thì mới yên tâm. Tại ngày trước bác post(chắc nhầm) số điện thế tại Cathode của 6H6p tới 13,2V(Rk=100 Ohm), nên em thấy nó chạy tới 132mA/ 1 kênh.
    Cám ơn Bác. Thân

    will, 17/10/08
    #31
  7. quanghao

    quanghao Advanced Member

    Joined:
    30/10/06
    Messages:
    7.598
    Likes Received:
    321
    Location:
    Thành Công
    quanghao, 17/10/08
    #32
  8. quanghao

    quanghao Advanced Member

    Joined:
    30/10/06
    Messages:
    7.598
    Likes Received:
    321
    Location:
    Thành Công
    Re: Pre ConradJohnson by 818design

    hình 2


    Attached Files:

    quanghao, 17/10/08
    #33
  9. audi432

    audi432 Advanced Member

    Joined:
    19/1/06
    Messages:
    222
    Likes Received:
    19
    Re: Pre ConradJohnson by 818design

    Bác làm giúp em một bộ nhé. :D :D

    audi432, 20/10/08
    #34
  10. hoaphuc

    hoaphuc Advanced Member

    Joined:
    6/12/07
    Messages:
    60
    Likes Received:
    0
    Location:
    q7
    Re: Pre ConradJohnson by 818design

    Bác làm giúp em 02 bộ nhé, cả nguồn và tín hiệu, cảm ơn bác

    hoaphuc, 20/10/08
    #35
  11. quanghao

    quanghao Advanced Member

    Joined:
    30/10/06
    Messages:
    7.598
    Likes Received:
    321
    Location:
    Thành Công
    Re: Pre ConradJohnson by 818design

    :p

    quanghao, 21/10/08
    #36
  12. NgocLam

    NgocLam Advanced Member

    Joined:
    26/12/06
    Messages:
    84
    Likes Received:
    3
    Location:
    Quận Đống Đa, Thành phố Hà Nội
    Re: Pre ConradJohnson by 818design

    Trời ạ! Bác này làm mạch PRO thế :D Nếu có thể Bác làm giúp em một số bộ mạch được không????
    Em sẽ PM số lượng với Bác nhé ! Quả này mấy thằng bạn em "lác mắt" cho mà xem, Pre khủng mà :D
    PM: Bác Quang Hao có Biết lão "AQ" VQ AUDIO không ? Lão cũng cho em thông tin mạch gần giống như của Bác, nhưng mạch của lão đểu hơn của Bác nhiều :D
    Cảm ơn trước Bác nhé!

    NgocLam, 21/10/08
    #37
  13. quanghao

    quanghao Advanced Member

    Joined:
    30/10/06
    Messages:
    7.598
    Likes Received:
    321
    Location:
    Thành Công
    Re: Pre ConradJohnson by 818design

    Bác ngoclam cứ quá khen chứ, có gì đâu, làm vài bo cho anh em thưởng thức ấy mà! trình của em còn còi lắm!
    Bác Vqaudio phải không Bác?
    Em phải gọi Bác ấy là Tiền Bối đấy!

    quanghao, 21/10/08
    #38
  14. NgocLam

    NgocLam Advanced Member

    Joined:
    26/12/06
    Messages:
    84
    Likes Received:
    3
    Location:
    Quận Đống Đa, Thành phố Hà Nội
    Re: Pre ConradJohnson by 818design

    Ôi thế ạ! Em thành thật xin lỗi bác nhiều nhé :D

    NgocLam, 21/10/08
    #39
  15. VQ_audio

    VQ_audio Advanced Member

    Joined:
    13/7/06
    Messages:
    9.261
    Likes Received:
    28
    Re: Pre ConradJohnson by 818design

    Kính đề nghị các kụ kô đưa danh tính nhà cháu vào đây thảo lộn nhá :evil: mod ời ...
    @ quanghao : kụ làm ơn lộn lại cái hình đê - nhà cháu trồng cây chuối từ hồi trưa tới giờ ... chóng mặt wé :(

    VQ_audio, 21/10/08
    #40
  16. vusonlvb

    vusonlvb Advanced Member

    Joined:
    26/10/06
    Messages:
    221
    Likes Received:
    0
    Re: Pre ConradJohnson by 818design

    Bác quang hao ơi cho tôi hỏi tý : nguồn của bác dùng 6h1 lắp // 2 nửa đèn hay chỉ dùng 1/2 đèn cho 1 kênh thôi ạ vì tôi thấy trên sơ đồ bác vẽ mỗi kênh dùng 1/2 của 1 đèn??

    vusonlvb, 21/10/08
    #41
  17. ducanhle

    ducanhle Advanced Member

    Joined:
    21/6/07
    Messages:
    1.704
    Likes Received:
    3
    Re: Pre ConradJohnson by 818design

    sắp khởi công chưa bác quang hào ơi

    em dạo trong forum thấy có cái mạch của bác dze & tips của bác dze về việc sử dụng bóng nga. Món này em dốt, nhưng cũng mạnh dạn đề xuất đề bác tham khảo.

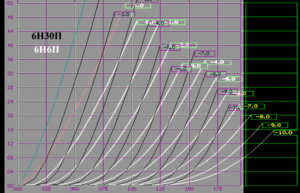

    đoạn trên là phần thảo luận về 6h23p nhưng chắc áp dụng cho 6h30 cũng tốt

    đây là mạch em nhặt trong topic của bác pc_chip

    ducanhle, 21/10/08
    #42
  18. quanghao

    quanghao Advanced Member

    Joined:
    30/10/06
    Messages:
    7.598
    Likes Received:
    321
    Location:
    Thành Công
    Re: Pre ConradJohnson by 818design

    Em lắp // đó bác ạ!

    quanghao, 21/10/08
    #43
  19. quanghao

    quanghao Advanced Member

    Joined:
    30/10/06
    Messages:
    7.598
    Likes Received:
    321
    Location:
    Thành Công
    Re: Pre ConradJohnson by 818design

    :D

    quanghao, 21/10/08
    #44
  20. luatvista

    luatvista Advanced Member

    Joined:
    2/7/08
    Messages:
    902
    Likes Received:
    3
    Re: Pre ConradJohnson by 818design

    Bác cho em xin tổng thiệt hại của hai bo mạch (Nguồn và tín hiệu) nha.
    Thân.

    luatvista, 22/10/08
    #45
  21. mesl45

    mesl45 Advanced Member

    Joined:
    20/6/07
    Messages:
    2.587
    Likes Received:
    25
    Location:
    Hà nội - Thành viên Xã đoàn gầm cầu
    Re: Pre ConradJohnson by 818design

    Mạch của bác thiết kế rất đẹp, lần này mạch cũng mạ bạc chứ bác Quang ơi, bác cho chúng em biết tổng thiệt hại cả mạch nguồn lẫn mạch tín hiệu với nhé để chúng em chuẩn bị đạn dược đu theo bác với :lol: , cám ơn bác nhiều nhiều :D

    mesl45, 22/10/08
    #46
  22. vusonlvb

    vusonlvb Advanced Member

    Joined:
    26/10/06
    Messages:
    221
    Likes Received:
    0
    Re: Pre ConradJohnson by 818design

    - Anh em thường hay lắp bóng nhô lên khỏi mặt chassi, nếu bác quay cho linh kiên xuống dưới và đèn lên trên thì miễn chê lun :D

    vusonlvb, 22/10/08
    #47
  23. quanghao

    quanghao Advanced Member

    Joined:
    30/10/06
    Messages:
    7.598
    Likes Received:
    321
    Location:
    Thành Công
    Re: Pre ConradJohnson by 818design

    Sau khi được *tiền bối* VQ audio thổi hồn vào em quyết định dùng mạch nguồn dưới đây cho Pre818
    Với mạch này ta có thể ổn áp được nguồn và ổn áp dòng:
    Ổn áp nguồn dùng 2 đèn 6C19
    đèn Ecc83 hoặc 12AU7, 12AX7. Vừa ổn áp dòng vừa là đèn điều chỉnh.
    Phần mạch in em cũng đã làm như sơ đồ này! Kính báo các Bác biết!

    quanghao, 22/10/08
    #48
  24. ducanhle

    ducanhle Advanced Member

    Joined:
    21/6/07
    Messages:
    1.704
    Likes Received:
    3
    Re: Pre ConradJohnson by 818design

    bác làm em máu rồi đấy, mà nên dùng 12au7 đi báo NN vừa có bài giới thiệu :lol:
    em đùa chứ 12ax7 giờ kiếm khó lắm
    bác cho e đăng ký 01 bộ (nguồn + mạch) nhé

    ducanhle, 22/10/08
    #49
  25. quanghao

    quanghao Advanced Member

    Joined:
    30/10/06
    Messages:
    7.598
    Likes Received:
    321
    Location:
    Thành Công
    Re: Pre ConradJohnson by 818design

    Em làm vài bo cho em và mấy anh bạn! Hiện nay đã gần đủ số lượng.
    Nếu bác nào có thích thì em làm giúp luôn.
    Tính được 10 Bác thì 1 bộ mất 450k bao gồm: ( Bo Pre818 kích thước: 25 x 15cm, Bo nguồn Pre818 kích thước: 12.5 x 25 cm).
    Tất nhiên là phải mạ Bạc và in chữ, Phíp thủy tinh
    Em không có ý định kinh doanh, nên bác nào thật sự cần thì đăng ký nhé và đóng tiền cho em)
    Sang tuần sau em sẽ đi đặt mạch, vậy thông báo để các bác biết. xin cảm ơn!

    quanghao, 22/10/08
